BRAKE SYSTEM

SECTION

BR

CONTENTS

PRECAUTIONS AND PREPARATION

............................3

Supplement Restraint System (SRS)

″

AIR BAG

″

and

″

SEAT BELT PRE-TENSIONER

″

.........................3

Precautions ..................................................................3
Preparation ..................................................................4

CHECK AND ADJUSTMENT

..........................................5

Checking Brake Fluid Level.........................................5
Checking Brake Line ...................................................5
Changing Brake Fluid ..................................................5
Brake Burnishing Procedure........................................5

BRAKE HYDRAULIC LINE

.............................................6

Bleeding Brake System ...............................................8
Removal.......................................................................9
Inspection.....................................................................9
Installation....................................................................9

LOAD SENSING VALVE

...............................................10

Removal and Installation ...........................................10
Removal..................................................................... 11
Installation.................................................................. 11
Inspection and Adjustment ........................................12

BRAKE PEDAL AND BRACKET

..................................14

Removal and Installation ...........................................14
Inspection...................................................................15
Adjustment .................................................................15

MASTER CYLINDER

.....................................................16

Removal.....................................................................16
Installation..................................................................16

BRAKE BOOSTER

........................................................17

Removal and Installation ...........................................17
Inspection...................................................................17
Installation..................................................................18

VACUUM HOSE

.............................................................19

Removal and Installation ...........................................19
Inspection...................................................................21

VACUUM PUMP (TD27Ti engine model)

....................23

Removal and Installation ...........................................23
Inspection...................................................................23

VACUUM PUMP (ZD30DDTi engine model)

...............25

Removal and Installation ...........................................25

FRONT DISC BRAKE

...................................................26

Pad Replacement ......................................................26
Removal.....................................................................27
Disassembly...............................................................27
Inspection...................................................................27
Assembly ...................................................................28
Inspection...................................................................28
Installation..................................................................30

REAR DRUM BRAKE

...................................................31

Removal.....................................................................32
Shoe Replacement ....................................................33
Inspection...................................................................33
Installation..................................................................33

PARKING BRAKE CONTROL

......................................35

Removal and Installation ...........................................35
Inspection...................................................................35
Adjustment .................................................................35

ANTI-LOCK BRAKE SYSTEM

......................................37

Purpose......................................................................37
Operation ...................................................................37
ABS Hydraulic Circuit ................................................37
System Description....................................................38
Removal and Installation ...........................................42

TROUBLE DIAGNOSES

...............................................47

How to Perform Trouble Diagnoses for Quick
and Accurate Repair ..................................................47
Component Parts and Harness Connector
Location .....................................................................48
Circuit Diagram for Quick Pinpoint Check.................49
Wiring Diagram - ABS - .............................................50
CONSULT-II ...............................................................58
CONSULT-II Inspection Procedure............................59
Preliminary Check......................................................65
Ground Circuit Check ................................................66
Diagnostic Procedure 1 (Not self-diagnostic item)....67

Diagnostic Procedure 2 (Warning lamp stays on
when ignition switch is turned ON)............................69
Diagnostic Procedure 3 (ABS actuator solenoid
valve and solenoid valve relay) .................................71
Diagnostic Procedure 4 (Wheel sensor or rotor) ......73
Diagnostic Procedure 5 (Motor Relay or motor) .......75
Diagnostic Procedure 7 (Low voltage) ......................77
Diagnostic Procedure 8 (G sensor)...........................78
Diagnostic Procedure 9 (Control unit) .......................79
Diagnostic Procedure 10 (Pedal vibration and
noise) .........................................................................80

Diagnostic Procedure 11 (Long stopping
distance) ....................................................................80
Diagnostic Procedure 12 (Unexpected pedal
action) ........................................................................81
Diagnostic Procedure 13 ...........................................82
Diagnostic Procedure 14 ...........................................82
Electrical Components Inspection .............................83

SERVICE DATA AND SPECIFICATIONS (SDS)

..........84

General Specifications...............................................84
Inspection and Adjustment ........................................85

CONTENTS

(Cont’d)

BR-2

Supplement Restraint System (SRS) “AIR BAG”
and “SEAT BELT PRE-TENSIONER”

The Supplemental Restraint System “Air Bag” and “Seat Belt Pre-tensioner”, used along with a seat belt, help
to reduce the risk or severity or injury to the driver and front passenger in a collision. The Supplemental
Restraint System consists of an air bag module (located in the center of the steering wheel and on the instru-
ment panel on the passenger side, where fitted), seat belt pre-tensioners, a diagnosis sensor unit, warning
lamp, wiring harness and spiral cable. Information necessary to service the system safely is included in the
BT section of this Service Manual.

WARNING:

I

To avoid rendering the SRS inoperative (which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation), all maintenance must be per-
formed by an authorized NISSAN dealer.

I

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system.

I

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses (except “SEAT BELT-TENSIONER” connector) can be iden-
tified with yellow harness connector and with yellow harness protector or yellow insulation tape
before the harness connectors.

Precautions

I

Use only “DOT 4” fluid from a sealed container.

I

Never reuse drained brake fluid.

I

Be careful not to splash brake fluid on painted areas; it
may cause paint damage. If brake fluid is splashed on
painted areas, wash it away with water immediately.

I

To clean master cylinder parts, disc brake caliper parts or
wheel cylinder parts, use clean brake fluid.

I

Never use mineral oils such as Petrol or kerosene. They
will ruin rubber parts of hydraulic system.

I

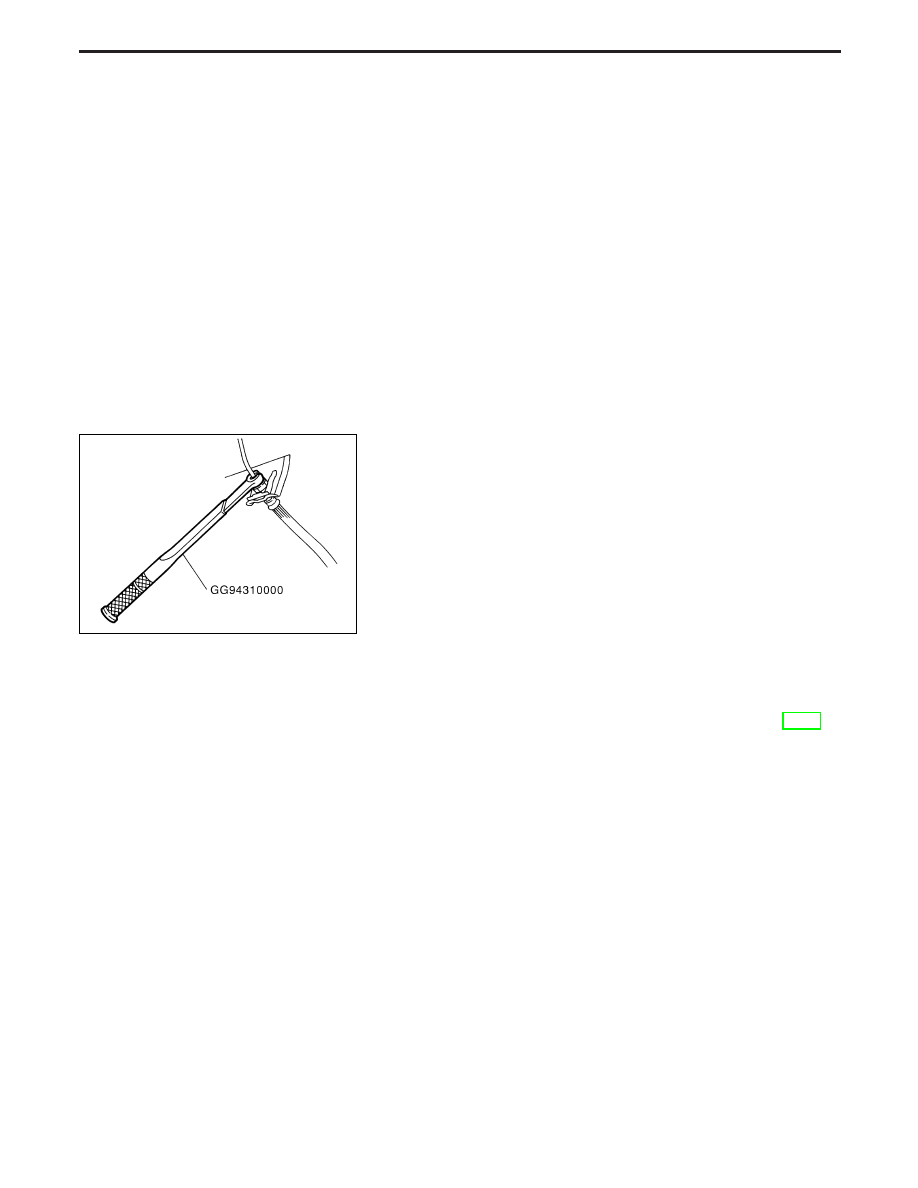

Use flare nut wrench when removing and installing brake
tubes.

I

Always torque brake lines when installing.

I

Burnish the brake contact surfaces after refinishing or
replacing drums or rotors, after replacing pads or linings,
or if a soft pedal occurs at very low speed. Refer to “Brake
Burnishing Procedure”, “Check and Adjustment”, BR-5.

WARNING:

I

Clean brakes with a vacuum dust collector to minimize risk
of health hazard from airborne materials.

I

Avoid prolonged and repeated skin contact with brake
fluid.

I

Wear protective clothing, including impervious gloves.

I

Where there is a risk of eye contact, eye protection should
be worn — for example chemical goggles or face shield.

YBR293

PRECAUTIONS AND PREPARATION

BR-3

Preparation

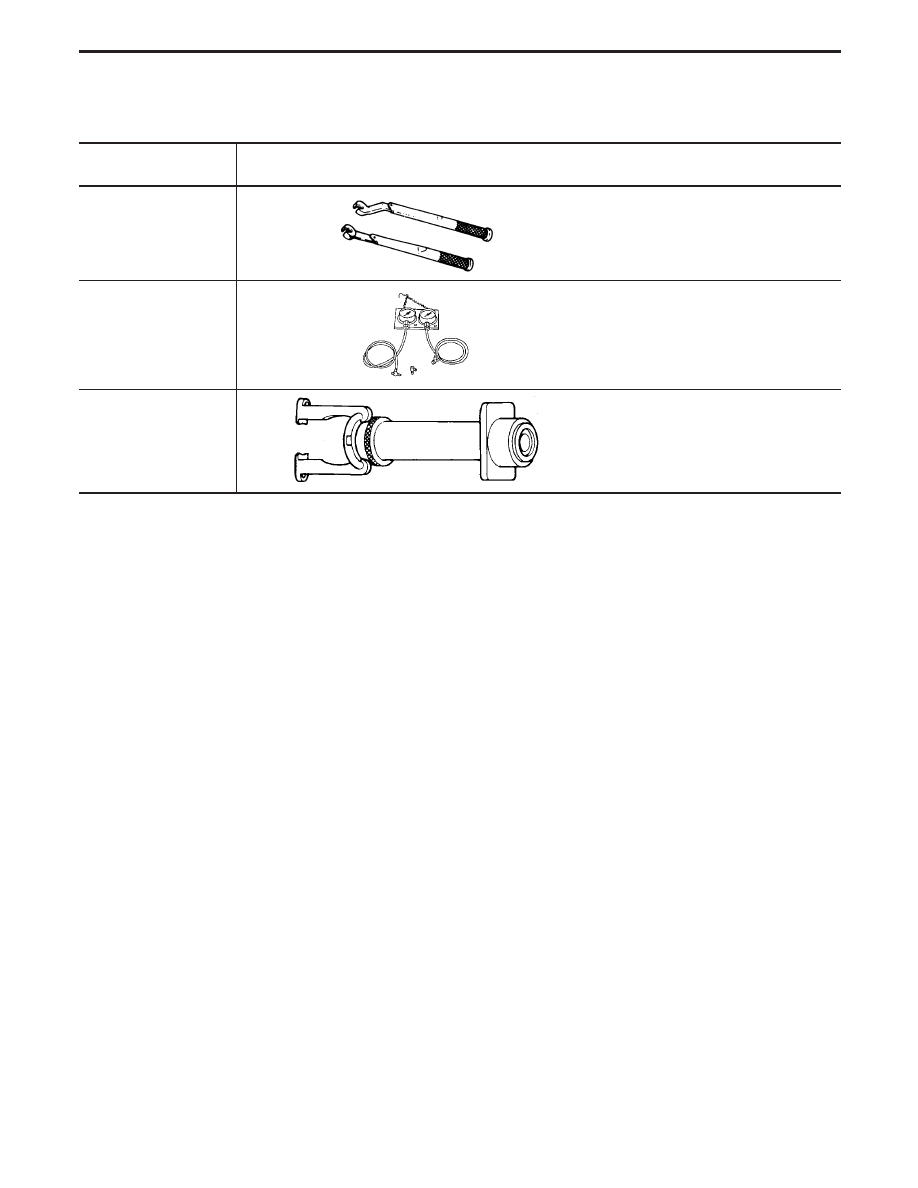

SPECIAL SERVICE TOOLS

Tool number
Tool name

Description

GG94310000
Flare nut torque wrench

Removing and installing each brake pip-
ing

KV991V0010
Brake fluid pressure
gauge

Measuring brake fluid pressure

HT72480000
Rear axle shaft bearing
puller

Removing rear wheel sensor rotor

PRECAUTIONS AND PREPARATION

BR-4
