Nissan Terrano r20e. Manual - part 15

LHD MODELS

YAT266

TROUBLE DIAGNOSIS FOR THROTTLE POSI SEN

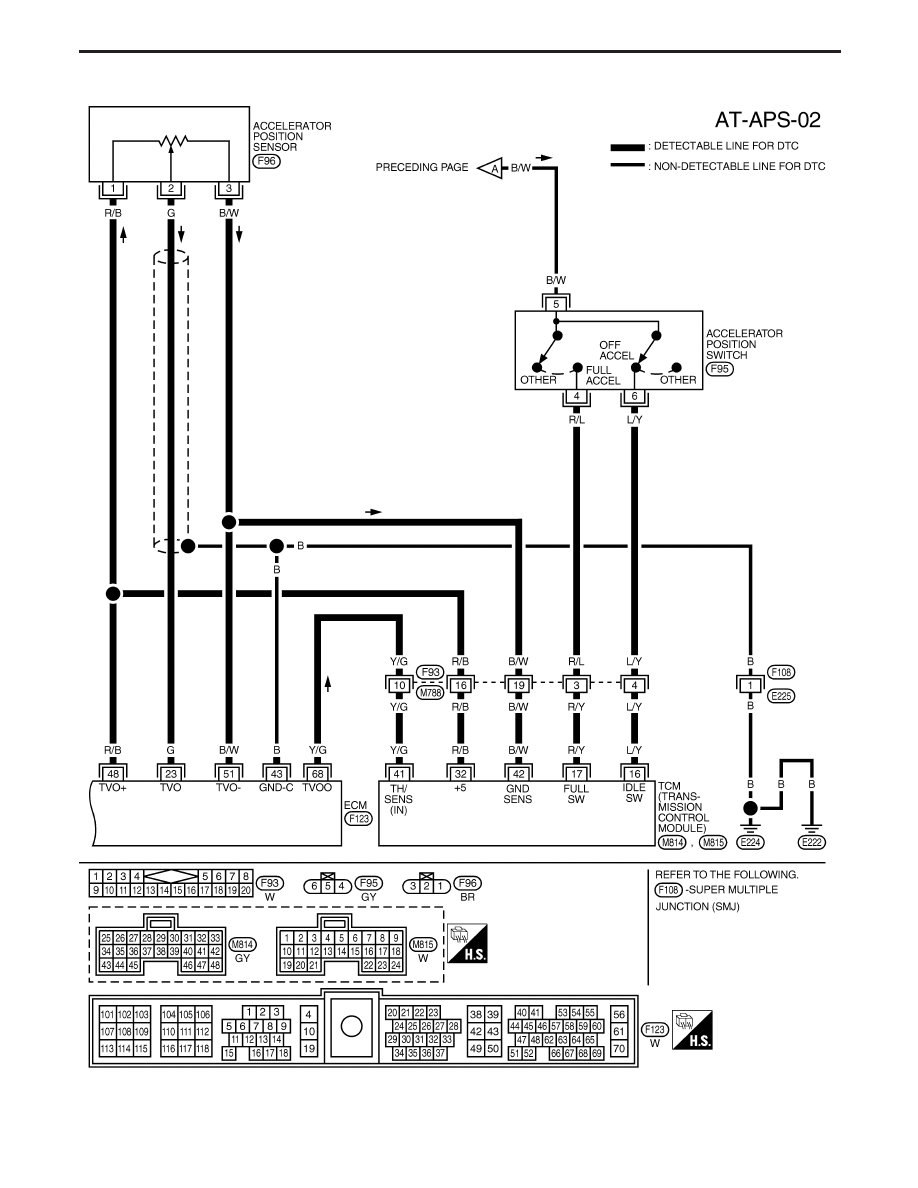

Wiring Diagram — AT — TPS (Cont’d)

AT-57

RHD MODELS

YAT267

TROUBLE DIAGNOSIS FOR THROTTLE POSI SEN

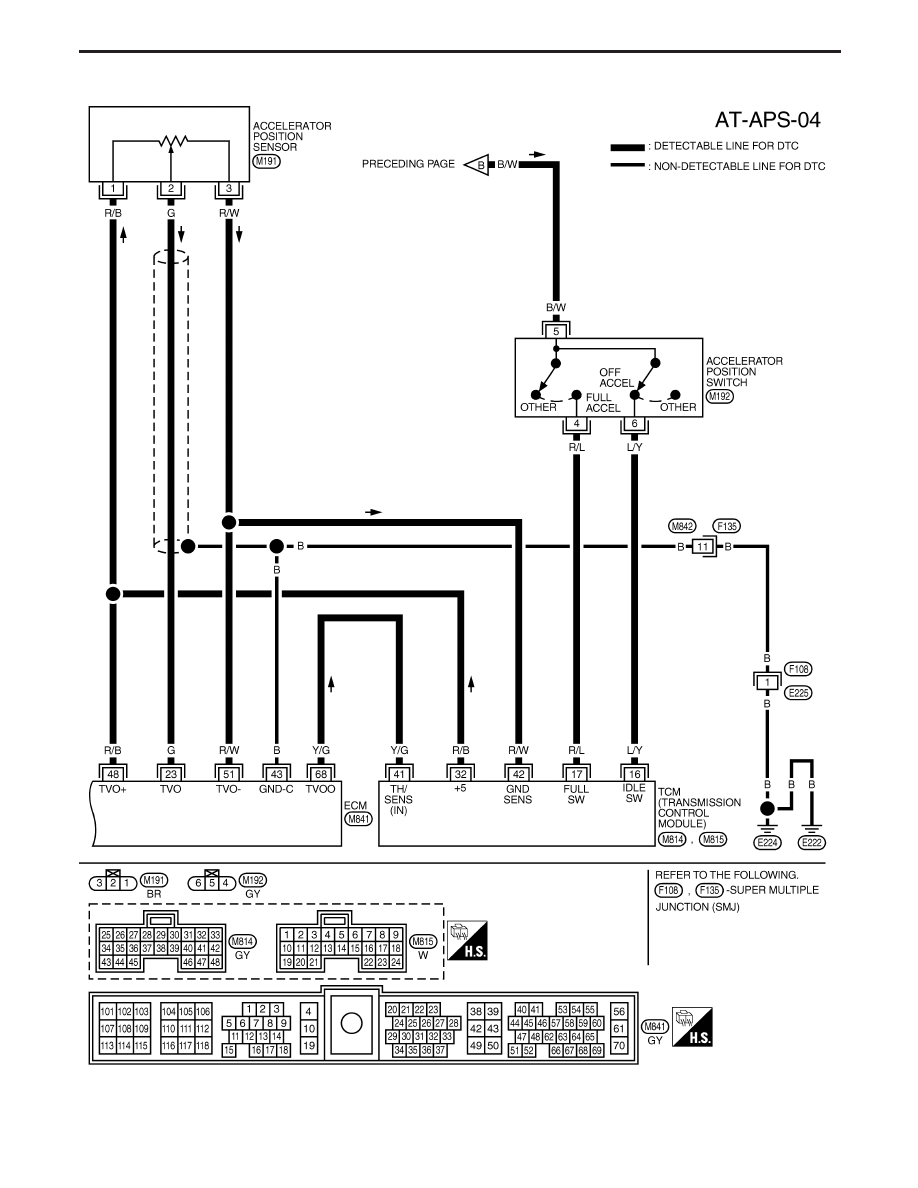

Wiring Diagram — AT — TPS (Cont’d)

AT-58

RHD MODELS

YAT268

TROUBLE DIAGNOSIS FOR THROTTLE POSI SEN

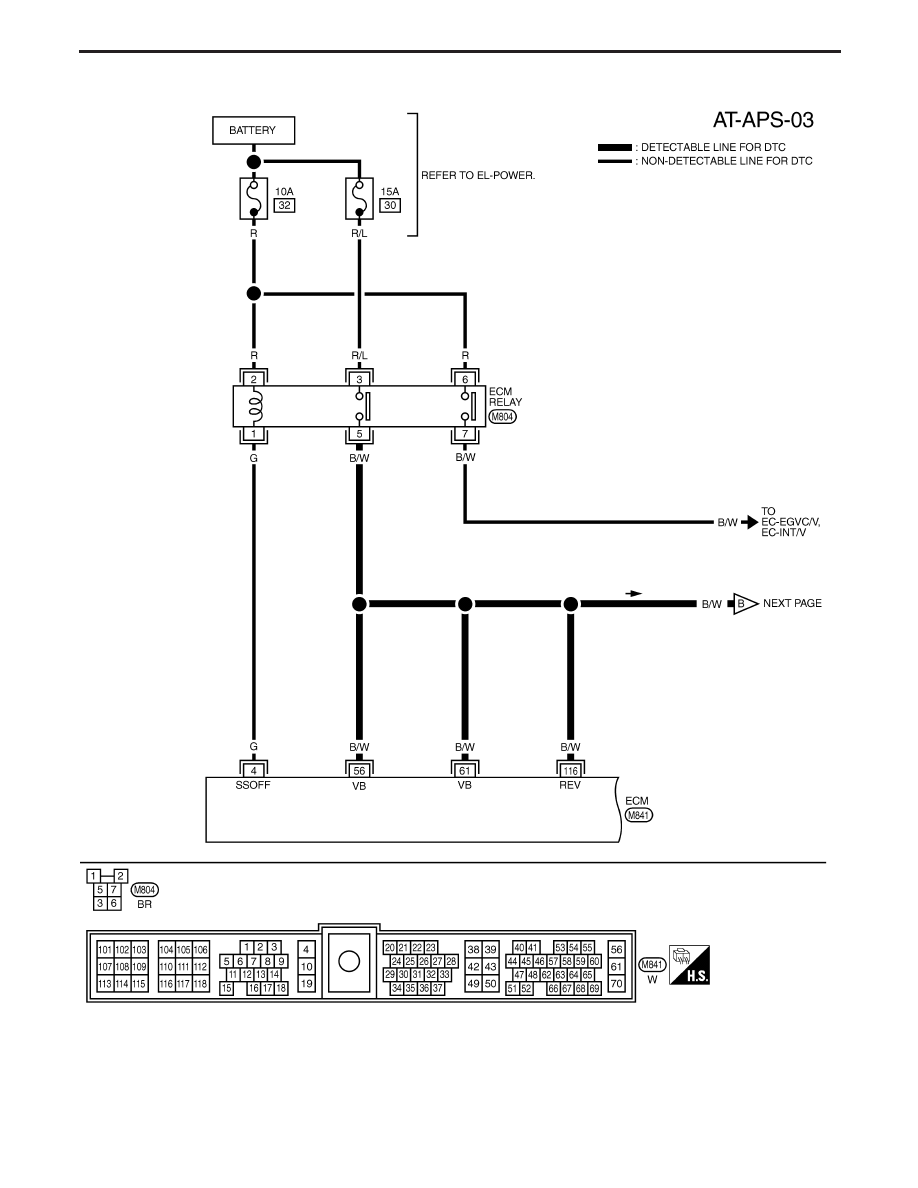

Wiring Diagram — AT — TPS (Cont’d)

AT-59

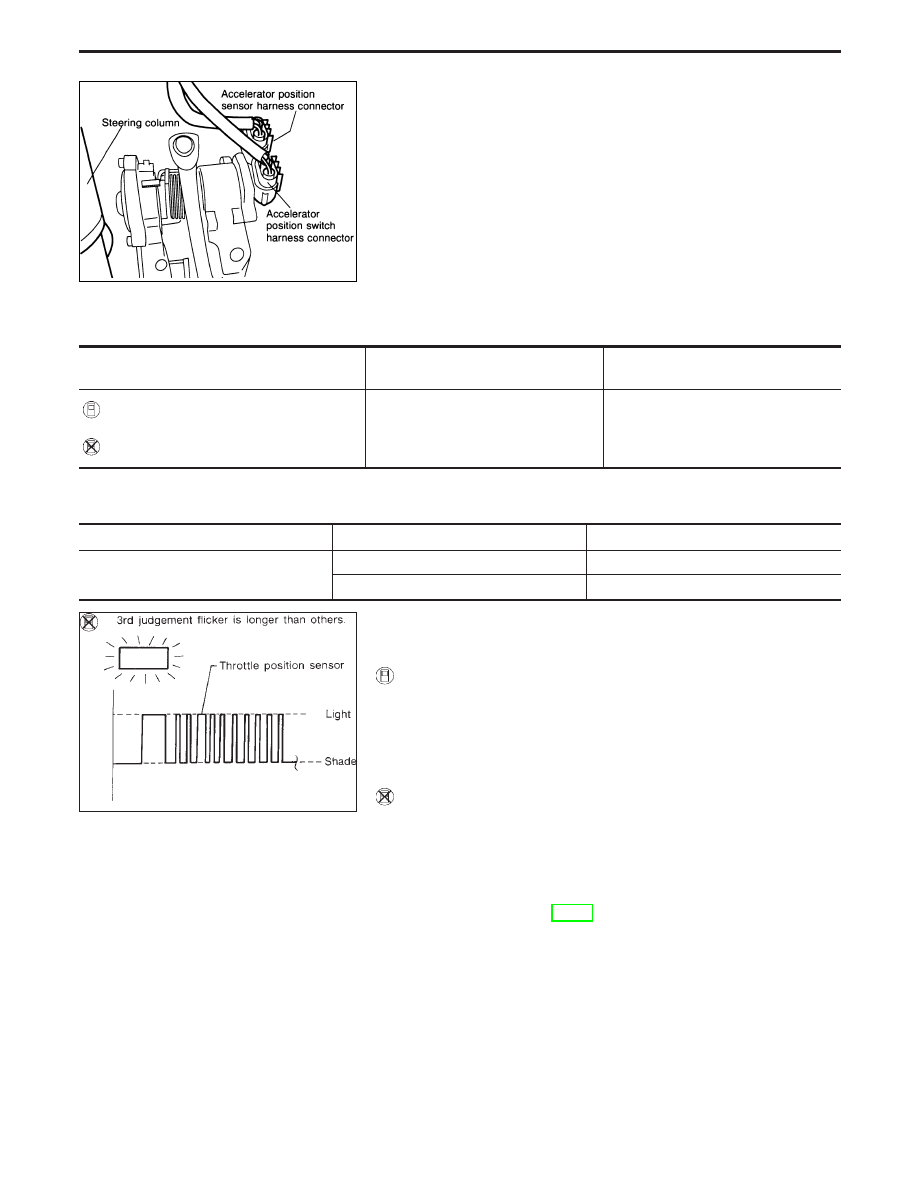

Throttle (Accelerator) Position Sensor

DESCRIPTION

The throttle (accelerator) position sensor detects the throttle valve
position and sends a signal to the TCM.

ON BOARD DIAGNOSIS LOGIC

Diagnostic trouble code

Malfunction is detected when ...

Check items

(Possible cause)

: THROTTLE POSI SEN

TCM receives an excessively low or
high voltage from the sensor.

I

Harness or connectors
(The sensor circuit is open or
shorted.)

I

Throttle (accelerator) position sensor

: 3rd judgement flicker

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

Throttle (accelerator) position sensor

Fully-closed throttle

Approximately 0.5V

Fully-open throttle

Approximately 4V

SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

1)

Start engine.

2)

Select “SELF-DIAG RESULTS” mode with CONSULT-II.

3)

Drive vehicle under the following conditions:
Selector lever in “D” position, vehicle speed higher than
10 km/h (6 MPH), throttle opening greater than 1/2 of the
full throttle position and driving for more than 3 seconds.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1)

Start engine.

2)

Drive vehicle under the following conditions:
Selector lever in “D” position, vehicle speed higher than
10 km/h (6 MPH), throttle opening greater than 1/2 of the
full throttle position and driving for more than 3 seconds.

3)

Perform self-diagnosis.
Refer to SELF-DIAGNOSTIC PROCEDURE (Without
CONSULT-II), AT-15.

NAT262

SAT808H

TROUBLE DIAGNOSIS FOR THROTTLE POSI SEN

AT-60
