Nissan Titan. Manual - part 659





WT-1

SUSPENSION

C

D

F

G

H

I

J

K

L

M

SECTION

WT

A

B

WT

N

O

P

CONTENTS

ROAD WHEELS & TIRES

BASIC INSPECTION  ....................................

3

DIAGNOSIS AND REPAIR WORKFLOW  ..........

3

Repair Work Flow ......................................................

3

INSPECTION AND ADJUSTMENT .....................

5

Preliminary Check  .....................................................

5

Transmitter Wake Up Operation  ...............................

5

ID Registration Procedure .........................................

6

SYSTEM DESCRIPTION  ..............................

8

TPMS ...................................................................

8

System Diagram ........................................................

8

System Description  ...................................................

8

System Component .................................................

10

DIAGNOSIS SYSTEM (BCM)  ............................

11

CONSULT Function (BCM - COMMON ITEM)  .......

11

CONSULT Function (BCM - AIR PRESSURE
MONITOR) ..............................................................

11

Self-Diagnosis (Without CONSULT) .......................

12

DTC/CIRCUIT DIAGNOSIS  .........................

14

C1708 - C1711 DATA FROM TRANSMITTER
NOT BEING RECEIVED .....................................

14

Description ..............................................................

14

DTC Logic  ...............................................................

14

Diagnosis Procedure ...............................................

14

Special Repair Requirement ...................................

15

C1712 - C1715, C1720 - C1723, C1724 -
C1727 TRANSMITTER MALFUNCTION  ...........

16

Description ..............................................................

16

DTC Logic  ...............................................................

16

Diagnosis Procedure ...............................................

16

Special Repair Requirement ...................................

17

C1716 - C1719 TRANSMITTER PRESSURE
MALFUNCTION ..................................................

18

Description ..............................................................

18

DTC Logic ................................................................

18

Diagnosis Procedure  ...............................................

18

Special Repair Requirement ....................................

19

C1729 VEHICLE SPEED SIGNAL ....................

20

Description ...............................................................

20

DTC Logic ................................................................

20

Diagnosis Procedure  ...............................................

20

Special Repair Requirement ....................................

20

C1735 IGNITION SIGNAL .................................

21

Description ...............................................................

21

DTC Logic ................................................................

21

Diagnosis Procedure  ...............................................

21

Special Repair Requirement ....................................

22

ECU DIAGNOSIS INFORMATION ..............

23

BCM (BODY CONTROL MODULE)  .................

23

Reference Value ......................................................

23

Terminal Layout .......................................................

26

Physical Values  .......................................................

26

Self-Diagnosis (With CONSULT) .............................

31

Self-Diagnosis (Without CONSULT) ........................

32

WIRING DIAGRAM ......................................

34

TIRE PRESSURE MONITORING SYSTEM ......

34

Wiring Diagram ........................................................

34

SYMPTOM DIAGNOSIS  ..............................

38

TPMS .................................................................

38

Symptom Table  .......................................................

38

LOW TIRE PRESSURE WARNING LAMP
DOES NOT TURN ON .......................................

39

Low Tire Pressure Warning Lamp Does Not Come
On When Ignition Switch Is Turned On  ...................

39

LOW TIRE PRESSURE WARNING LAMP
STAYS ON  ........................................................

40

WT-2

Low Tire Pressure Warning Lamp Stays On When
Ignition Switch Is Turned On  .................................
.

40

LOW TIRE PRESSURE WARNING LAMP
BLINKS ..............................................................

41

Low Tire Pressure Warning Lamp Flashes When
Ignition Switch Is Turned On  .................................
.

41

HAZARD WARNING LAMPS FLASH  ...............

42

Hazard Warning Lamps Flash When Ignition
Switch Is Turned On  ..............................................
.

42

ID REGISTRATION CANNOT BE COMPLET-
ED ......................................................................

43

ID Registration Cannot Be Completed  ...................

43

NOISE, VIBRATION, AND HARSHNESS
(NVH) TROUBLESHOOTING ............................

44

NVH Troubleshooting Chart  ...................................

44

PRECAUTION .............................................

45

PRECAUTIONS  .................................................

45

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ................................................................
.

45

Precaution for Work ................................................

45

PREPARATION ..........................................

46

PREPARATION .................................................

46

Special Service Tool  ...............................................

46

Commercial Service Tool ........................................

46

PERIODIC MAINTENANCE .......................

47

WHEEL ..............................................................

47

Inspection ................................................................

47

WHEEL AND TIRE ASSEMBLY  .......................

48

Balancing Wheels  ...................................................

48

Rotation ...................................................................

49

UNIT REMOVAL AND INSTALLATION  ....

51

TRANSMITTER .................................................

51

Transmitter (Pressure Sensor) ................................

51

SERVICE DATA AND SPECIFICATIONS
(SDS) ..........................................................

53

SERVICE DATA AND SPECIFICATIONS
(SDS) .................................................................

53

Road Wheel  ............................................................

53

Tire ..........................................................................

53

DIAGNOSIS AND REPAIR WORKFLOW

WT-3

< BASIC INSPECTION >

C

D

F

G

H

I

J

K

L

M

A

B

WT

N

O

P

BASIC INSPECTION

DIAGNOSIS AND REPAIR WORKFLOW

Repair Work Flow

INFOID:0000000009885625

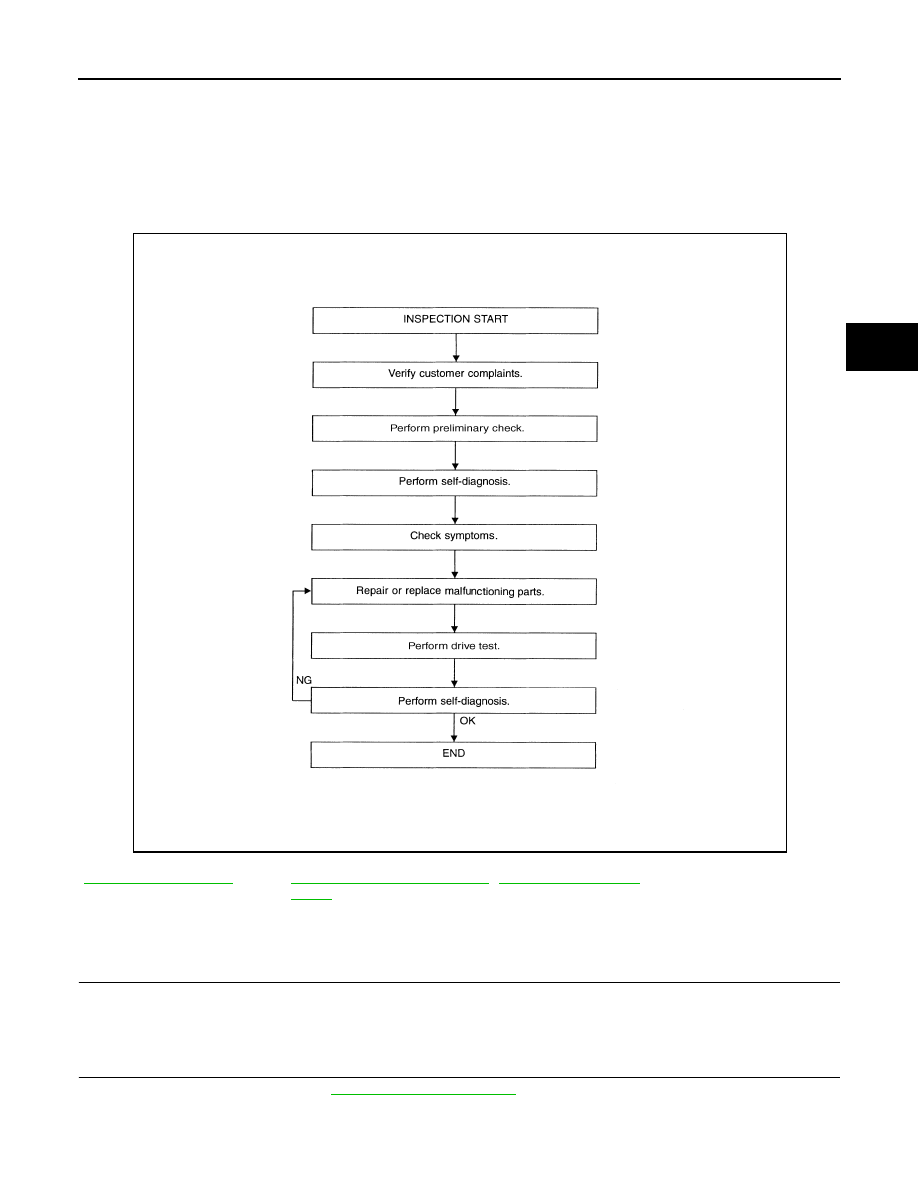

WORK FLOW

DETAILED FLOW

1.

CUSTOMER INFORMATION

Interview the customer to obtain detailed information about the symptom.

>> GO TO 2

2.

PRELIMINARY CHECK

Perform preliminary check. Refer to

WT-5, "Preliminary Check"

.

>> GO TO 3

ALEIA0003GB

WT-5, "Preliminary Check"

WT-31, "Self-Diagnosis (With CON-
SULT)"

WT-38, "Symptom Table"

WT-4

< BASIC INSPECTION >

DIAGNOSIS AND REPAIR WORKFLOW

3.

SELF-DIAGNOSIS

Perform SELF-DIAGNOSIS. Refer to

WT-31, "Self-Diagnosis (With CONSULT)"

 or

WT-32, "Self-Diagnosis

(Without CONSULT)"

.

>> GO TO 4

4.

SYMPTOM

Check for symptoms. Refer to

WT-38, "Symptom Table"

.

>> GO TO 5

5.

MALFUNCTIONING PARTS

Repair or replace the applicable parts.

>> GO TO 6

6.

DRIVE TEST

1. Perform a drive test.

2. Check the low tire pressure warning lamp.

>> GO TO 7

7.

SELF-DIAGNOSIS

Perform SELF-DIAGNOSIS. Refer to

WT-31, "Self-Diagnosis (With CONSULT)"

 or

WT-32, "Self-Diagnosis

(Without CONSULT)"

.

Are any DTCs displayed?

YES

>> GO TO 5

NO

>> Inspection End.
