SUNROOF

RF-31

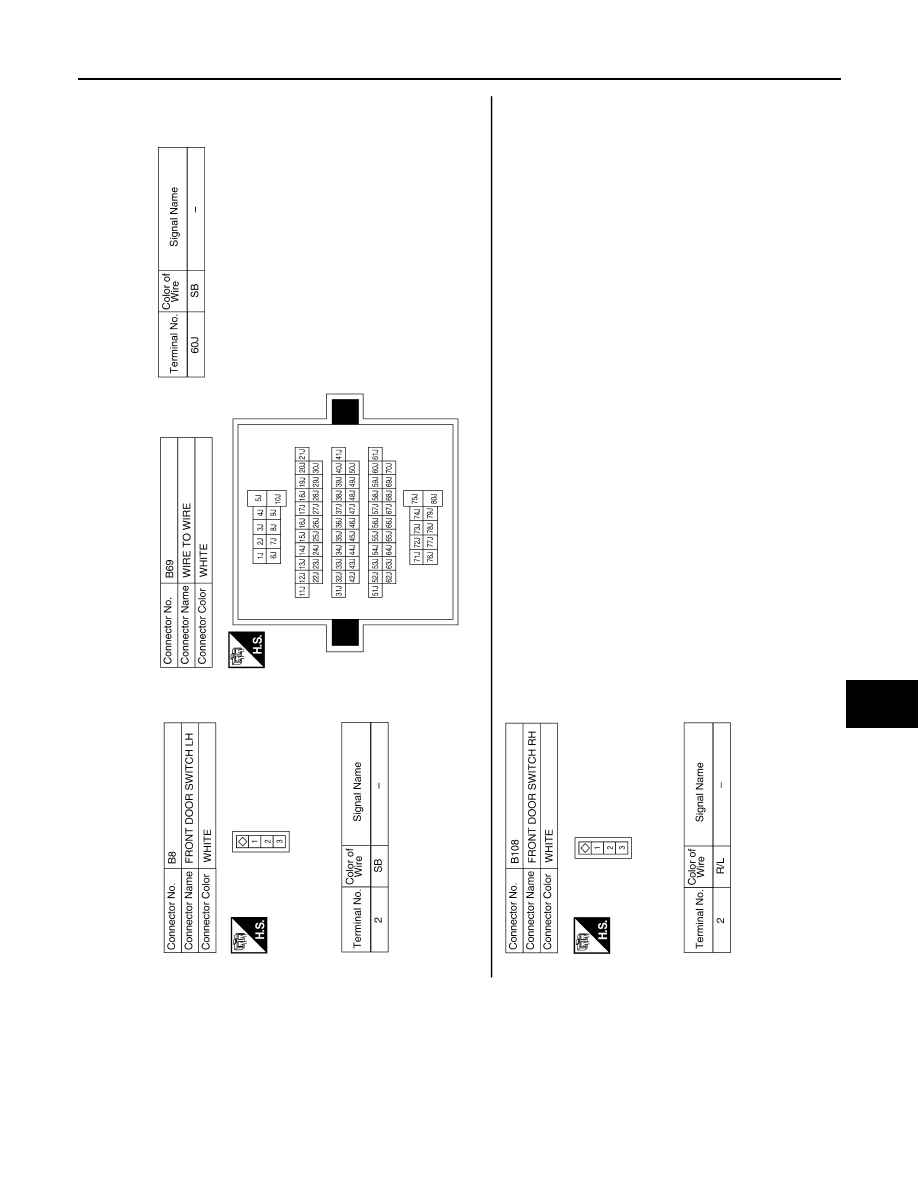

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

L

M

A

B

RF

N

O

P

ABKIA0008GB

RF-32

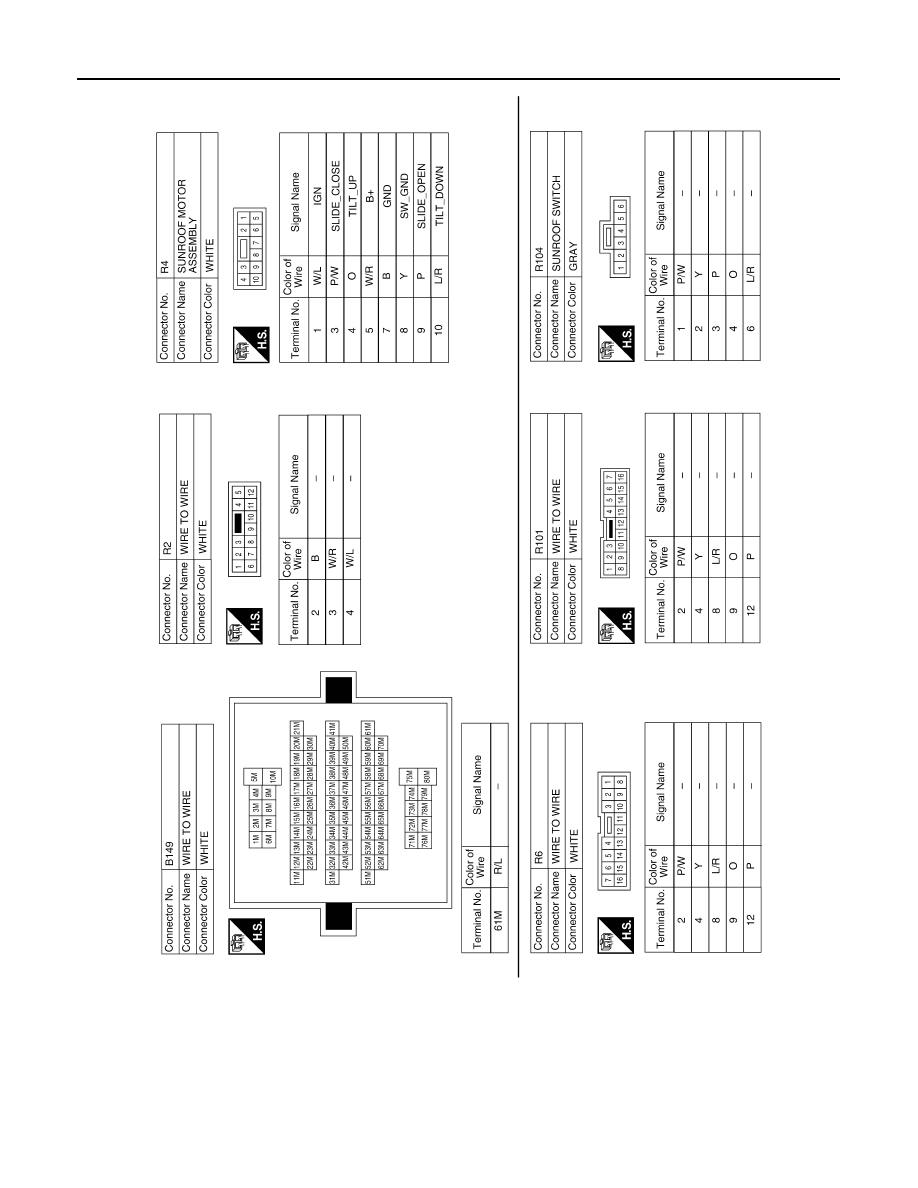

< WIRING DIAGRAM >

SUNROOF

ABKIA2863GB

SUNROOF DOES NOT OPERATE PROPERLY

RF-33

< SYMPTOM DIAGNOSIS >

C

D

E

F

G

H

I

J

L

M

A

B

RF

N

O

P

SYMPTOM DIAGNOSIS

SUNROOF DOES NOT OPERATE PROPERLY

Diagnosis Procedure

INFOID:0000000006163245

1.

 CHECK BCM POWER SUPPLY AND GROUND CIRCUIT

Check BCM power supply and ground circuit.

Refer to

BCS-28, "Diagnosis Procedure"

.

>> GO TO 2

2.

 CHECK SUNROOF MOTOR ASSEMBLY POWER SUPPLY AND GROUND CIRCUIT

Check sunroof motor assembly power supply and ground circuit.

Refer to

RF-12, "Component Function Check"

.

>> GO TO 3

3.

 CHECK SUNROOF SWITCH CIRCUIT

Check sunroof switch circuit.

Refer to

RF-12, "Diagnosis Procedure"

.

Is the inspection result normal?

YES

>> Check intermittent incident. Refer to

GI-39, "Intermittent Incident"

.

NO

>> Repair or replace malfunctioning parts.

RF-34

< SYMPTOM DIAGNOSIS >

AUTO OPERATION DOES NOT OPERATE

AUTO OPERATION DOES NOT OPERATE

Diagnosis Procedure

INFOID:0000000006163246

1.

 PERFORM INITIALIZATION PROCEDURE

Perform initialization procedure.

Refer to

RF-5, "ADDITIONAL SERVICE WHEN REPLACING CONTROL UNIT : Special Repair Requirement"

.

Is the inspection result normal?

YES

>> Inspection End.

NO

>> Perform basic inspection. Refer to

RF-3, "Work Flow"

.
