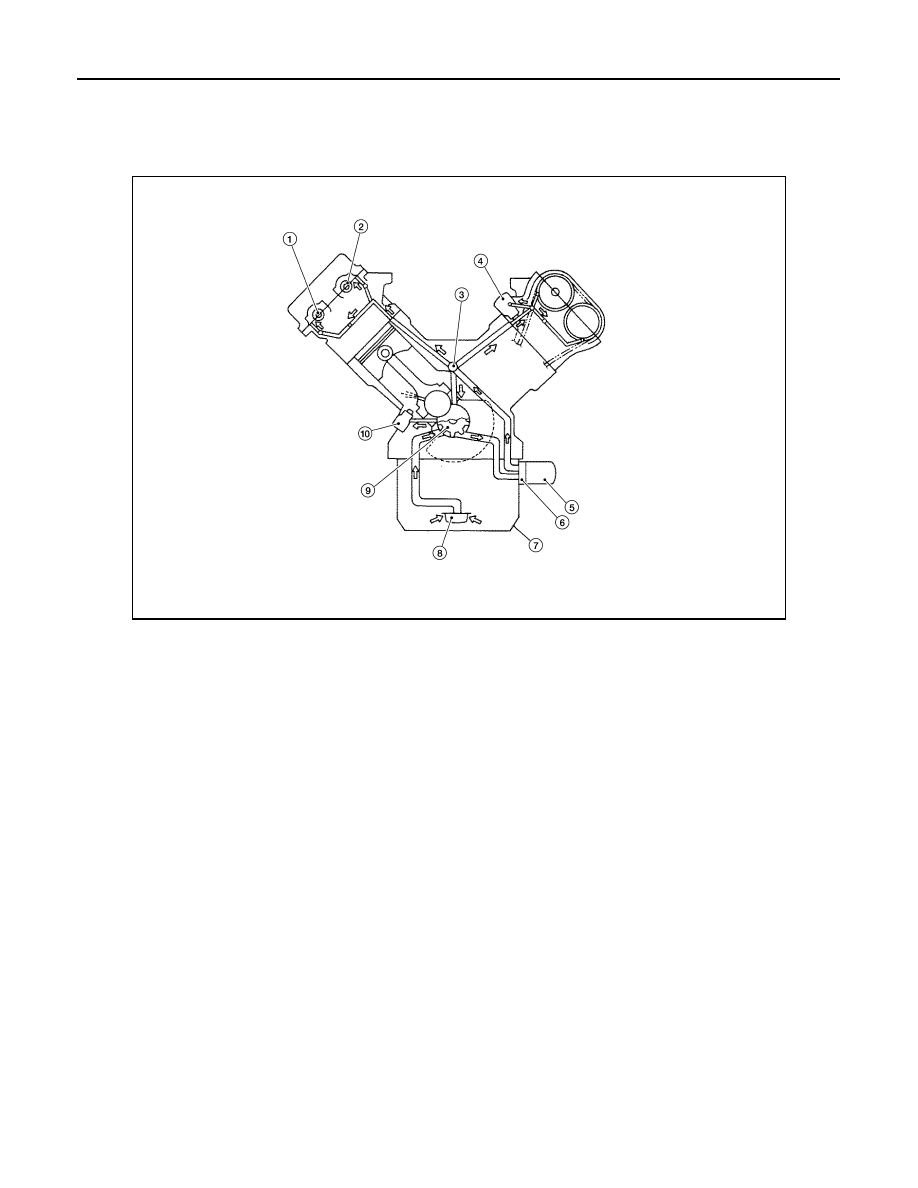

LU-6 < SYSTEM DESCRIPTION > LUBRICATION SYSTEM SYSTEM DESCRIPTION LUBRICATION SYSTEM Lubrication Circuit INFOID:0000000006158402 WBIA0399E 1. Exhaust camshaft 2. Intake camshaft 3. Main oil galley 4. Chain tensioner (Left bank) 5. Oil filter 6. Oil cooler 7. Oil pan 8. Oil strainer 9. Oil pump 10. Chain tensioner (Right bank) |
