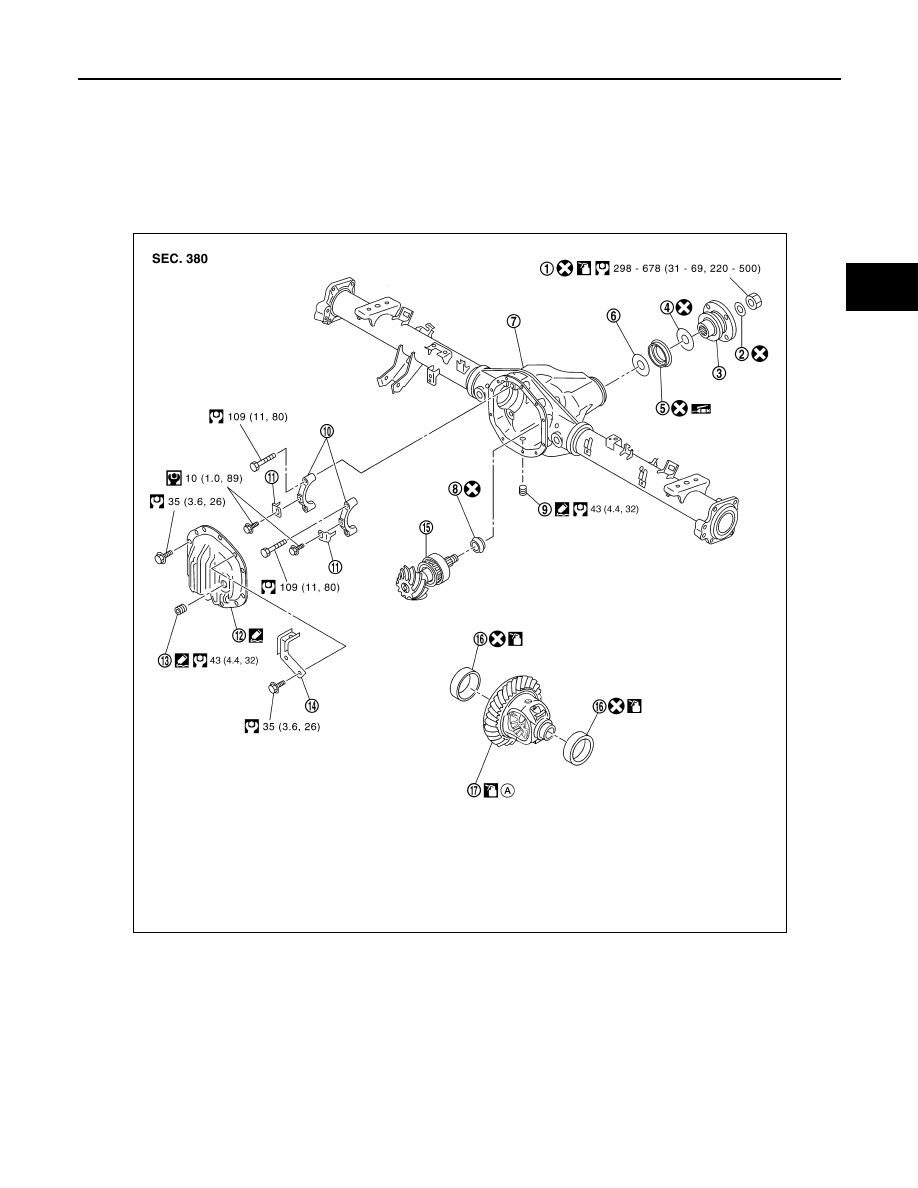

REAR FINAL DRIVE ASSEMBLY DLN-199 < UNIT DISASSEMBLY AND ASSEMBLY > [REAR FINAL DRIVE: M226 ] C E F G H I J K L M A B DLN N O P UNIT DISASSEMBLY AND ASSEMBLY REAR FINAL DRIVE ASSEMBLY Disassembly and Assembly INFOID:0000000006179563 COMPONENTS ASSEMBLY INSPECTION AND ADJUSTMENT 1. Drive pinion lock nut 2. Drive pinion lock nut washer 3. Companion flange 4. Oil seal/dust shield 5. Front oil seal 6. Drive pinion front bearing thrust washer 7. Gear carrier (non-serviceable) 8. Collapsible spacer 9. Drain plug (non-serviceable) 10. Side bearing cap (non-serviceable) 11. Adjuster lock plate (non-serviceable) 12. Carrier cover 13. Filler plug 14. Bracket 15. Drive pinion assembly (non-serviceable) 16. Side bearing outer race 17. Differential case assembly (non-ser- viceable) A. Gear oil AWDIA0666GB |
