Nissan Titan A60. Manual - part 2





ACCELERATOR CONTROL SYSTEM

ACC-5

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

K

L

M

A

ACC

N

P

O

Non-Adjustable Accelerator Pedal

CAUTION:

• Do not disassemble the accelerator pedal assembly.

• Do not remove the accelerator pedal position sensor from the accelerator pedal bracket.

• Avoid damage from dropping the accelerator pedal assembly during handling.

• Keep the accelerator pedal assembly away from water.

Removal

1. Turn the ignition switch OFF and disconnect the negative battery terminal.
2. Disconnect the accelerator position sensor electrical connector.
3. Remove the two upper and one lower accelerator pedal nuts.
4. Remove the adjustable accelerator pedal assembly.

CAUTION:

• Do not disassemble the accelerator pedal assembly.

• Do not remove the accelerator pedal position sensor from the accelerator pedal bracket.

• Avoid damage from dropping the accelerator pedal assembly during handling.

• Keep the accelerator pedal assembly away from water.

Installation

Installation is in the reverse order of removal.

Inspection After Installation

• Check that the accelerator pedal moves smoothly within the specified range.

WARNING:

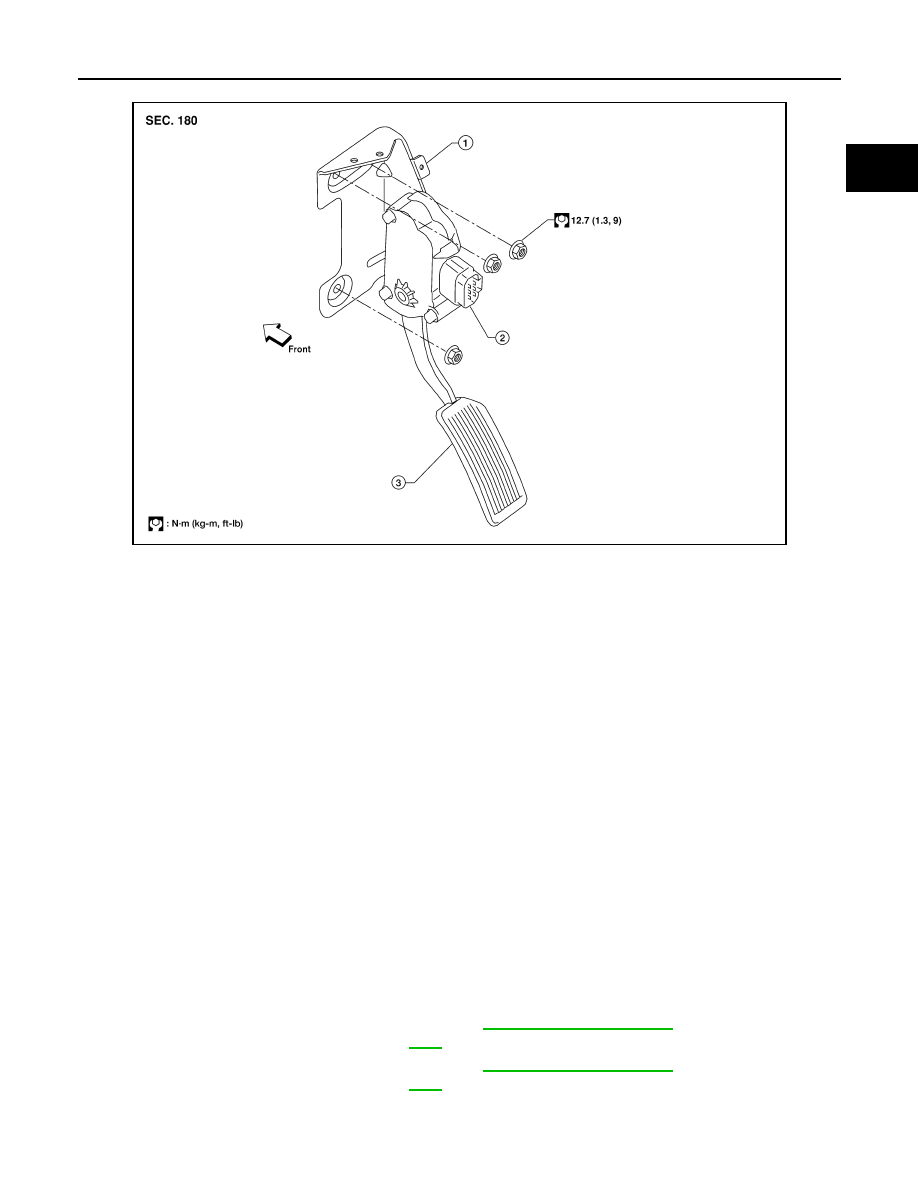

LBIA0404E

1.

Non-adjustable accelerator pedal
A/T cable attachment bracket (part
of the accelerator pedal assembly)

2.

Non-adjustable accelerator pedal position
sensor (part of the accelerator pedal as-
sembly)

3.

Non-adjustable accelerator pedal
assembly

Non-adjustable accelerator pedal –
total pedal applied stroke

: Refer to

ACC-7, "Accelerator Con-

trol"

.

Non-adjustable accelerator pedal –
total pedal height

: Refer to

ACC-7, "Accelerator Con-

trol"

.

ACC-6

< REMOVAL AND INSTALLATION >

ACCELERATOR CONTROL SYSTEM

Depress and release the accelerator pedal to check that it returns quickly and smoothly to the origi-

nal released position.

Perform an electrical inspection of the accelerator pedal position sensor. Refer to

EC-119

.

CAUTION:

When the harness connector of the accelerator pedal position sensor is disconnected, perform

Accelerator Pedal Released Position Learning. Refer to

EC-119, "Accelerator Pedal Released Posi-

tion Learning"

SERVICE DATA AND SPECIFICATIONS (SDS)

ACC-7

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

K

L

M

A

ACC

N

P

O

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

Accelerator Control

INFOID:0000000006161306

ACCELERATOR PEDAL STROKE AND TRAVEL

Unit: mm (in)

Non-adjustable accelerator pedal - total pedal applied stroke

48 (1.89)

Non-adjustable accelerator pedal - total pedal height

170.4 (6.71)

Adjustable accelerator pedal - total pedal applied stroke

48.3 (1.90)

Adjustable accelerator pedal - total pedal height

137.3

±10 (5.41 ±0.39)

ADP-1

BODY INTERIOR

C

D

E

F

G

H

I

K

L

M

SECTION

ADP

A

B

ADP

N

O

P

CONTENTS

AUTOMATIC DRIVE POSITIONER

BASIC INSPECTION  ....................................

4

DIAGNOSIS AND REPAIR WORKFLOW  ..........

4

Work Flow  .................................................................

4

INSPECTION AND ADJUSTMENT .....................

7

Preliminary Check  .....................................................

7

Special Repair Requirement .....................................

7

PRE-INSPECTION FOR DIAGNOSTIC ..............

8

Basic Inspection  ........................................................

8

SYSTEM DESCRIPTION  .............................

10

AUTOMATIC DRIVE POSITIONER SYSTEM ....

10

AUTOMATIC DRIVE POSITIONER SYSTEM ...........

10

AUTOMATIC DRIVE POSITIONER SYSTEM :
System Diagram ......................................................

10

AUTOMATIC DRIVE POSITIONER SYSTEM :
System Description  .................................................

11

AUTOMATIC DRIVE POSITIONER SYSTEM :
Component Parts Location ......................................

11

AUTOMATIC DRIVE POSITIONER SYSTEM :
Component Description ..........................................

12

MANUAL FUNCTION  ................................................

13

MANUAL FUNCTION : System Diagram  ................

14

MANUAL FUNCTION : System Description ............

14

MANUAL FUNCTION : Component Parts Loca-
tion ..........................................................................

15

MANUAL FUNCTION : Component Description ....

16

MEMORY FUNCTION  ...............................................

17

MEMORY FUNCTION : System Diagram ...............

17

MEMORY FUNCTION : System Description  ..........

17

MEMORY FUNCTION : Component Parts Loca-
tion ..........................................................................

19

MEMORY FUNCTION : Component Description ....

19

EXIT ASSIST FUNCTION ..........................................

20

EXIT ASSIST FUNCTION : System Diagram  .........

20

EXIT ASSIST FUNCTION : System Description .....

21

EXIT ASSIST FUNCTION : Component Parts Lo-
cation .......................................................................

22

EXIT ASSIST FUNCTION :
Component Description ..........................................

22

ENTRY ASSIST FUNCTION ......................................

23

ENTRY ASSIST FUNCTION : System Diagram  .....

23

ENTRY ASSIST FUNCTION : System Description

....

23

ENTRY ASSIST FUNCTION : Component Parts
Location ...................................................................

24

ENTRY ASSIST FUNCTION :
Component Description ..........................................

25

DIAGNOSIS SYSTEM (DRIVER SEAT C/U)  ....

26

Diagnosis Description ..............................................

26

CONSULT-III Function  ............................................

26

DTC/CIRCUIT DIAGNOSIS  .........................

29

U1000 CAN COMM CIRCUIT  ...........................

29

Description ...............................................................

29

DTC Logic ................................................................

29

Special Repair Requirement ....................................

29

B2112 SLIDING MOTOR  ..................................

30

Description ...............................................................

30

DTC Logic ................................................................

30

Diagnosis Procedure ..............................................

30

B2113 RECLINING MOTOR  .............................

32

Description ...............................................................

32

DTC Logic ................................................................

32

Diagnosis Procedure ..............................................

32

B2114 SEAT LIFTER FR  ..................................

34

Description ...............................................................

34

DTC Logic ................................................................

34

Diagnosis Procedure ..............................................

34

B2115 SEAT LIFTER RR ..................................

36

Description ...............................................................

36
