PG-52

< WIRING DIAGRAM >

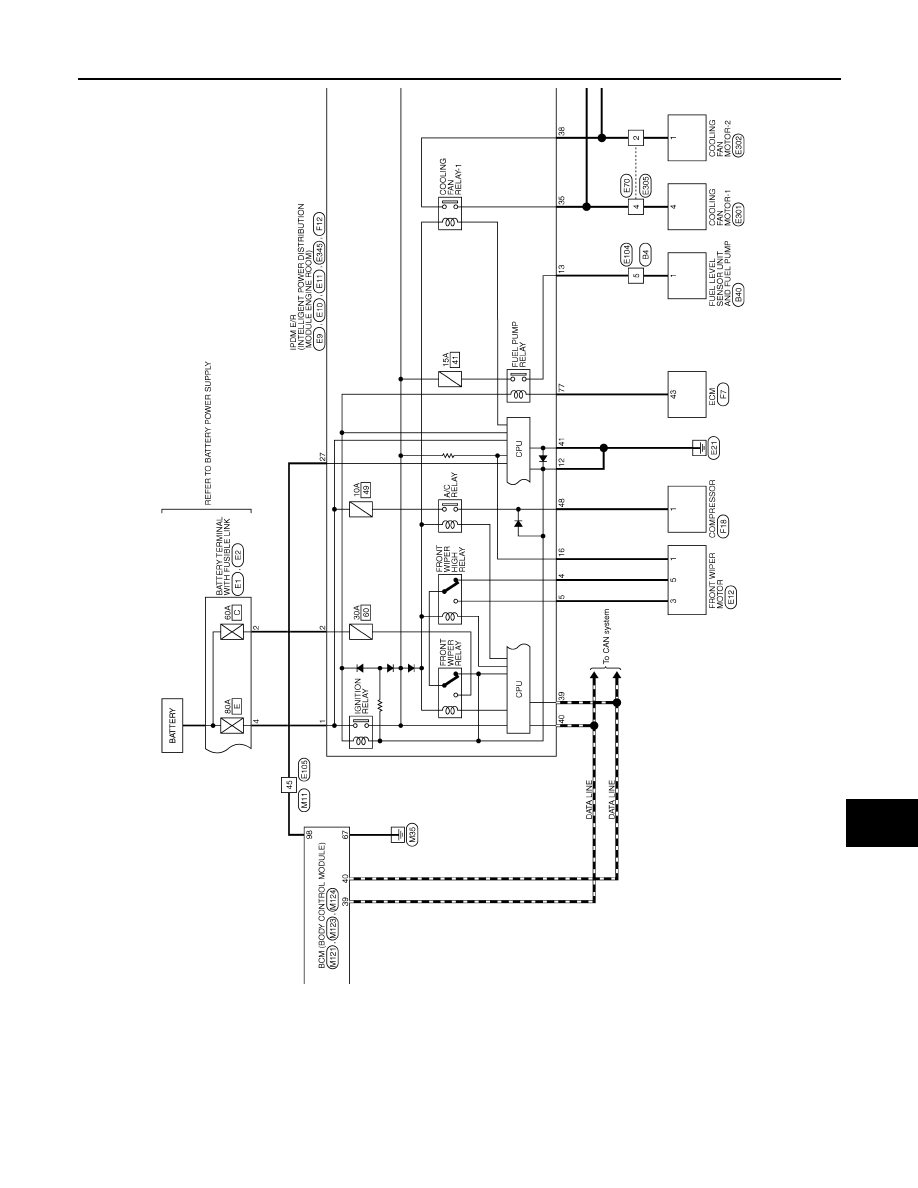

POWER SUPPLY ROUTING CIRCUIT

JRMWE3381GB

PG

POWER SUPPLY ROUTING CIRCUIT

PG-53

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

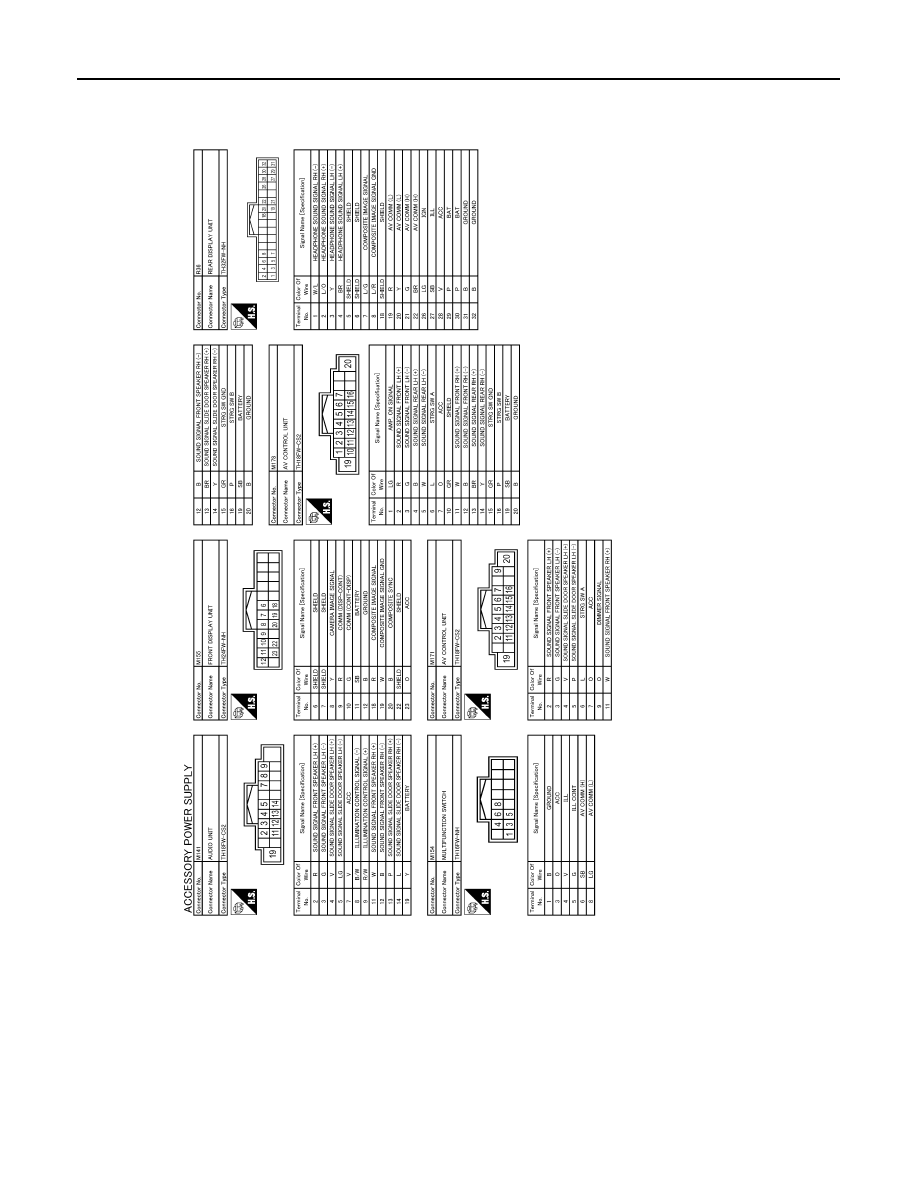

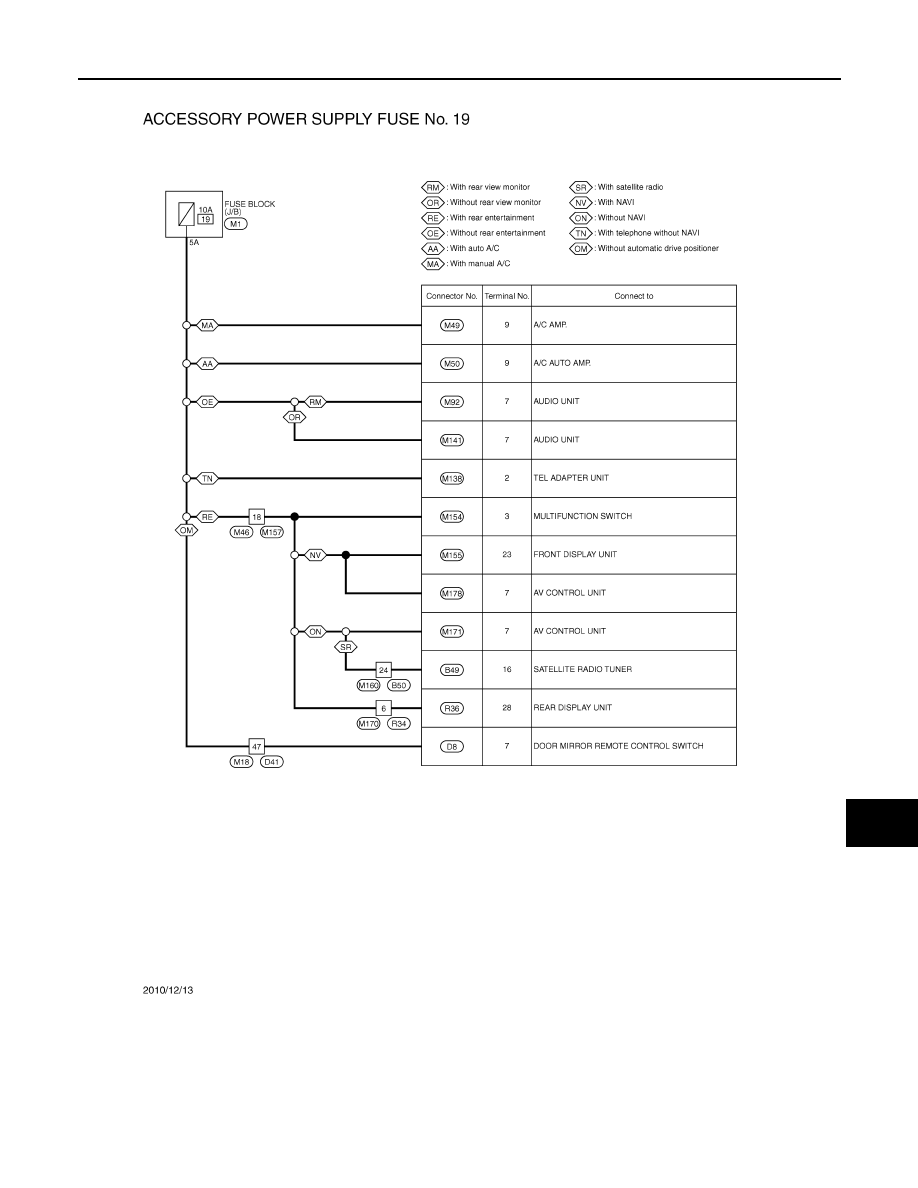

Wiring Diagram - ACCESSORY POWER SUPPLY FUSE No. 19 -

INFOID:0000000009651759

JCMWA7746GB

PG-54

< WIRING DIAGRAM >

POWER SUPPLY ROUTING CIRCUIT

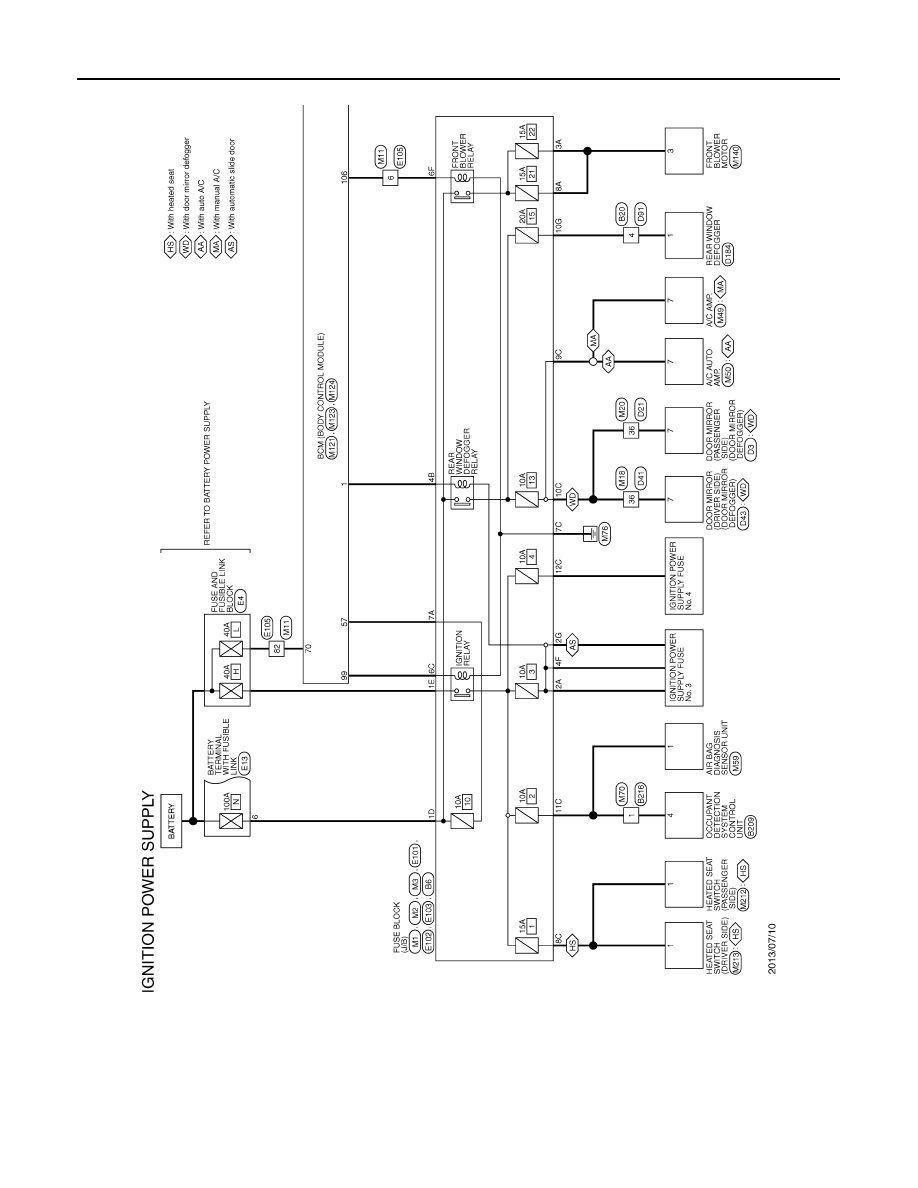

Wiring Diagram - IGNITION POWER SUPPLY -

INFOID:0000000009651760

JRMWE3382GB

PG

POWER SUPPLY ROUTING CIRCUIT

PG-55

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

JRMWE3383GB
