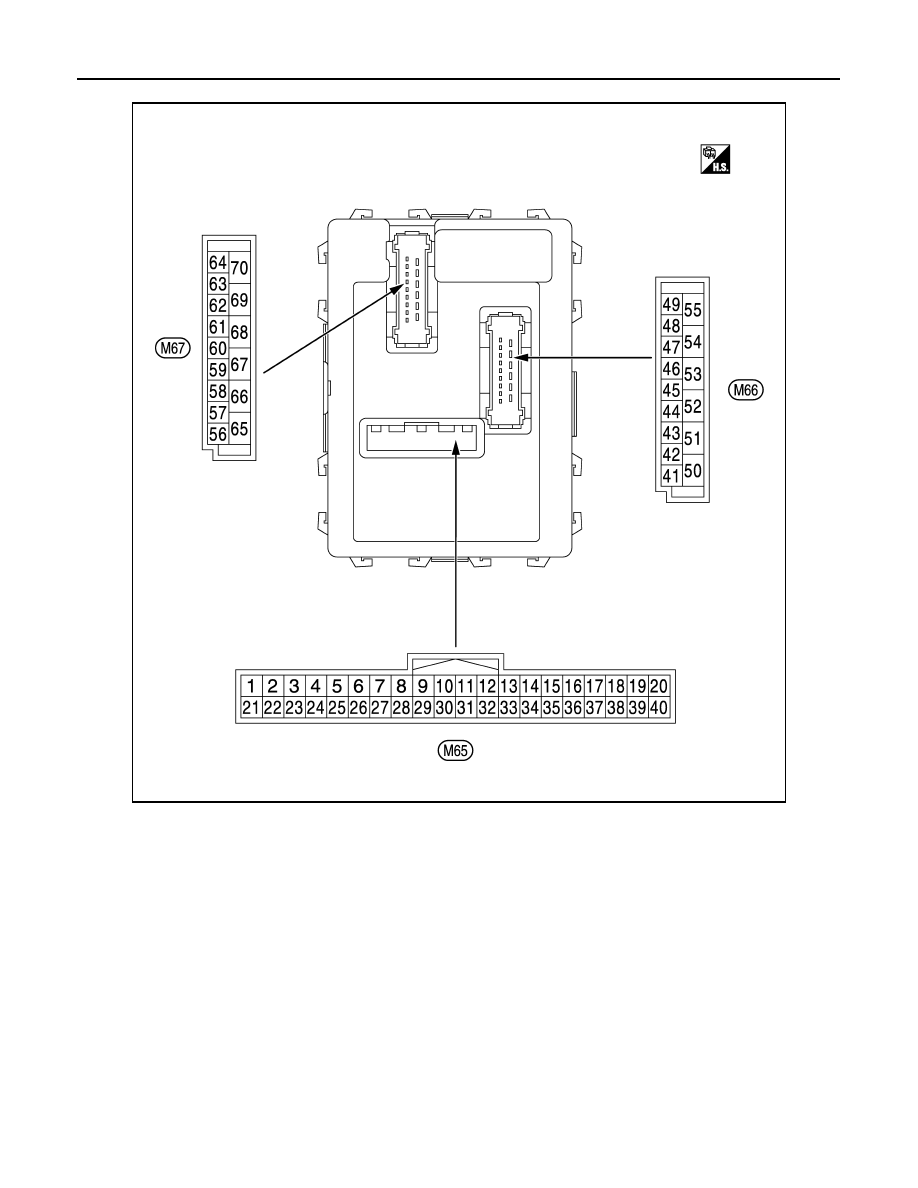

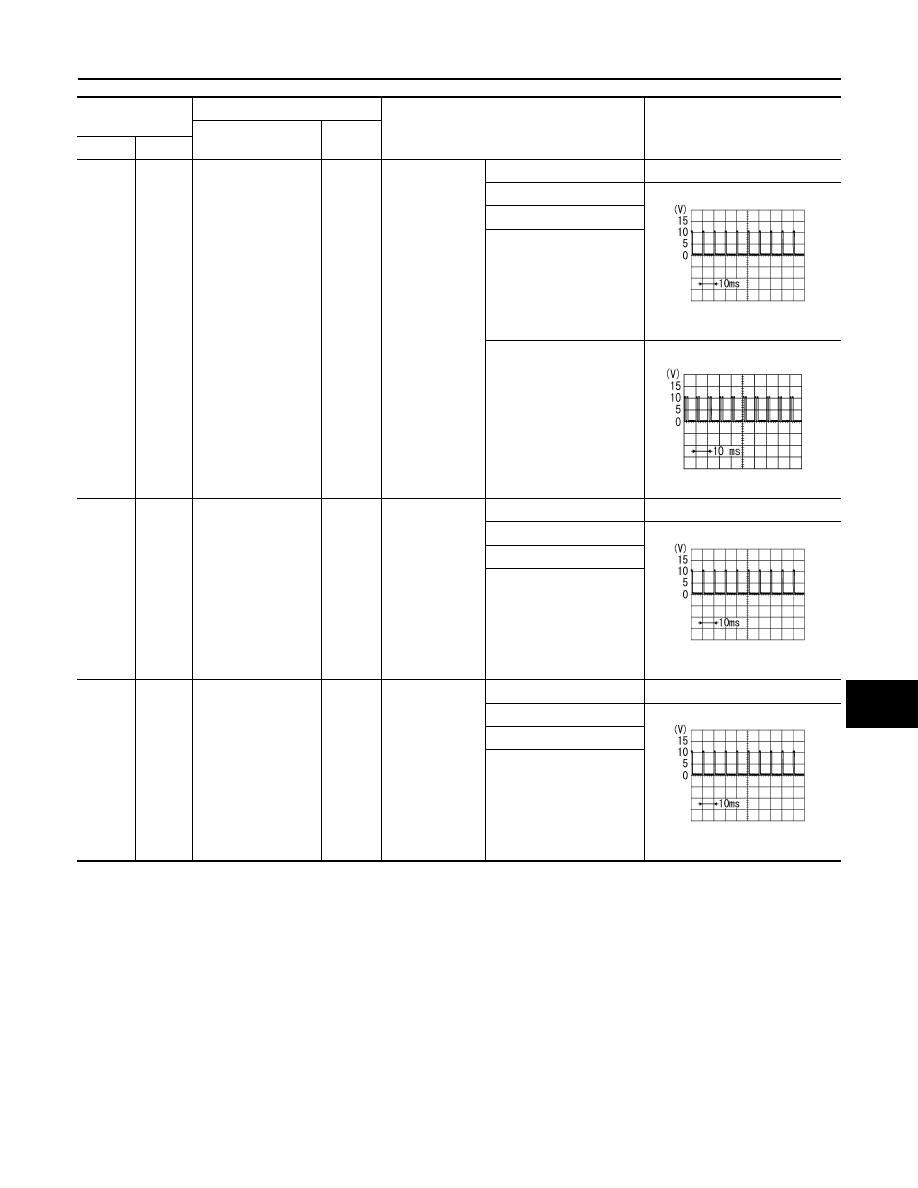

DLK-290 < ECU DIAGNOSIS INFORMATION > [WITHOUT INTELLIGENT KEY SYSTEM] BCM (BODY CONTROL MODULE) REVERSE SW CAN NOTE: Off On TAIL LAMP SW Lighting switch OFF Off Lighting switch 1ST On FR FOG SW NOTE: Off BUCKLE SW The seat belt (driver side) is fastened. [Seat belt switch (driver side) OFF] Off The seat belt (driver side) is unfastened. [Seat belt switch (driver side) ON] On TRNK/HAT MNTR NOTE: Off KYLS TRNK/HAT NOTE: Off KEYLESS PANIC PANIC button of key fob is not pressed Off PANIC button of key fob is pressed On HI BEAM SW Lighting switch OFF Off Lighting switch HI On HEAD LAMP SW 1 Lighting switch OFF Off Lighting switch 2ND On HEAD LAMP SW 2 Lighting switch OFF Off Lighting switch 2ND On AUTO LIGHT SW NOTE: Off PASSING SW Other than lighting switch PASS Off Lighting switch PASS On RR FOG SW NOTE: Off TURN SIGNAL R Turn signal switch OFF Off Turn signal switch RH On TURN SIGNAL L Turn signal switch OFF Off Turn signal switch LH On PKB SW Parking brake switch is OFF Off Parking brake switch is ON On ENGINE RUN Engine stopped Off Engine running On OPTI SEN (DTCT) NOTE: Close to 5 V OPTI SEN (FILT) NOTE: Close to 5 V LIG SEN COND NOTE: OFF IGN SW CAN Ignition switch OFF or ACC Off Ignition switch ON On FR WIPER HI Front wiper switch OFF Off Front wiper switch HI On FR WIPER LOW Front wiper switch OFF Off Front wiper switch LO On Monitor Item Condition Value/Status |
