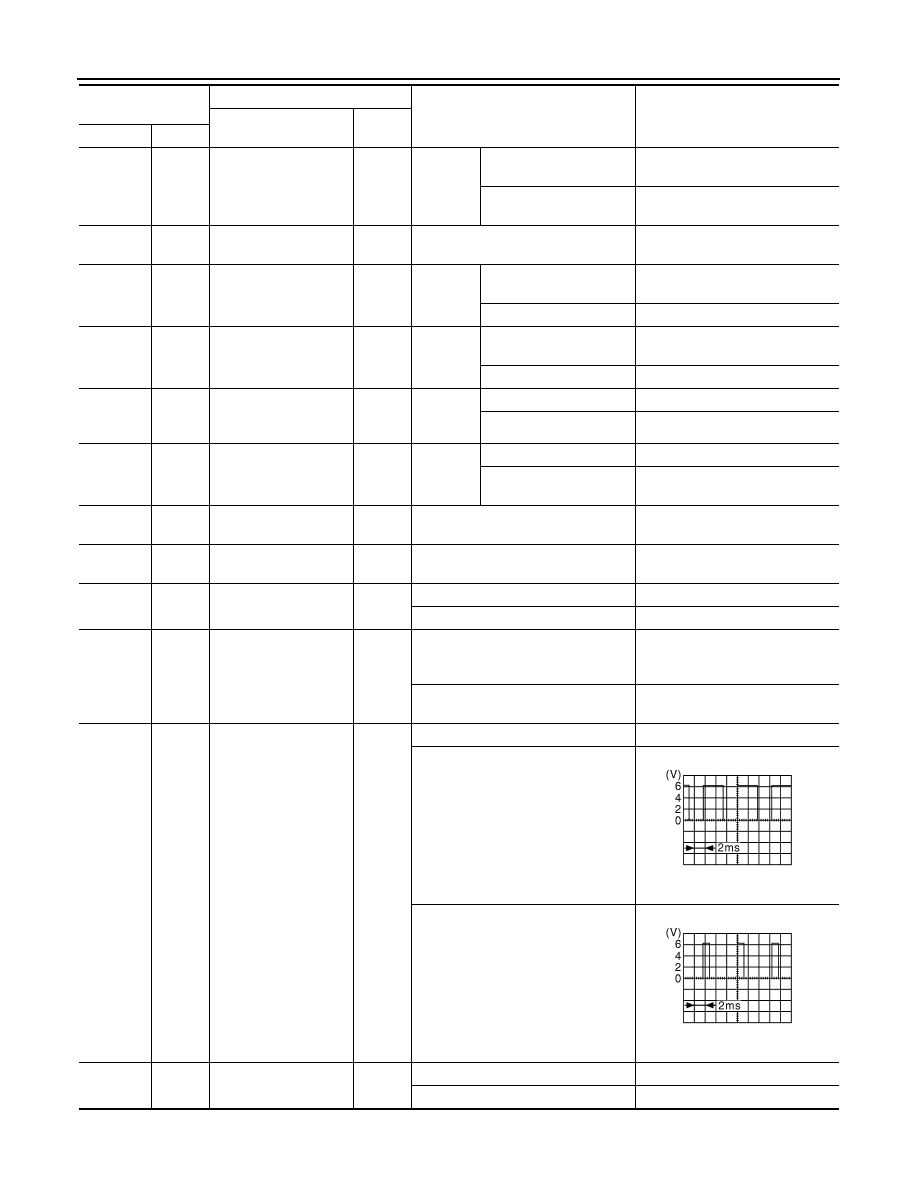

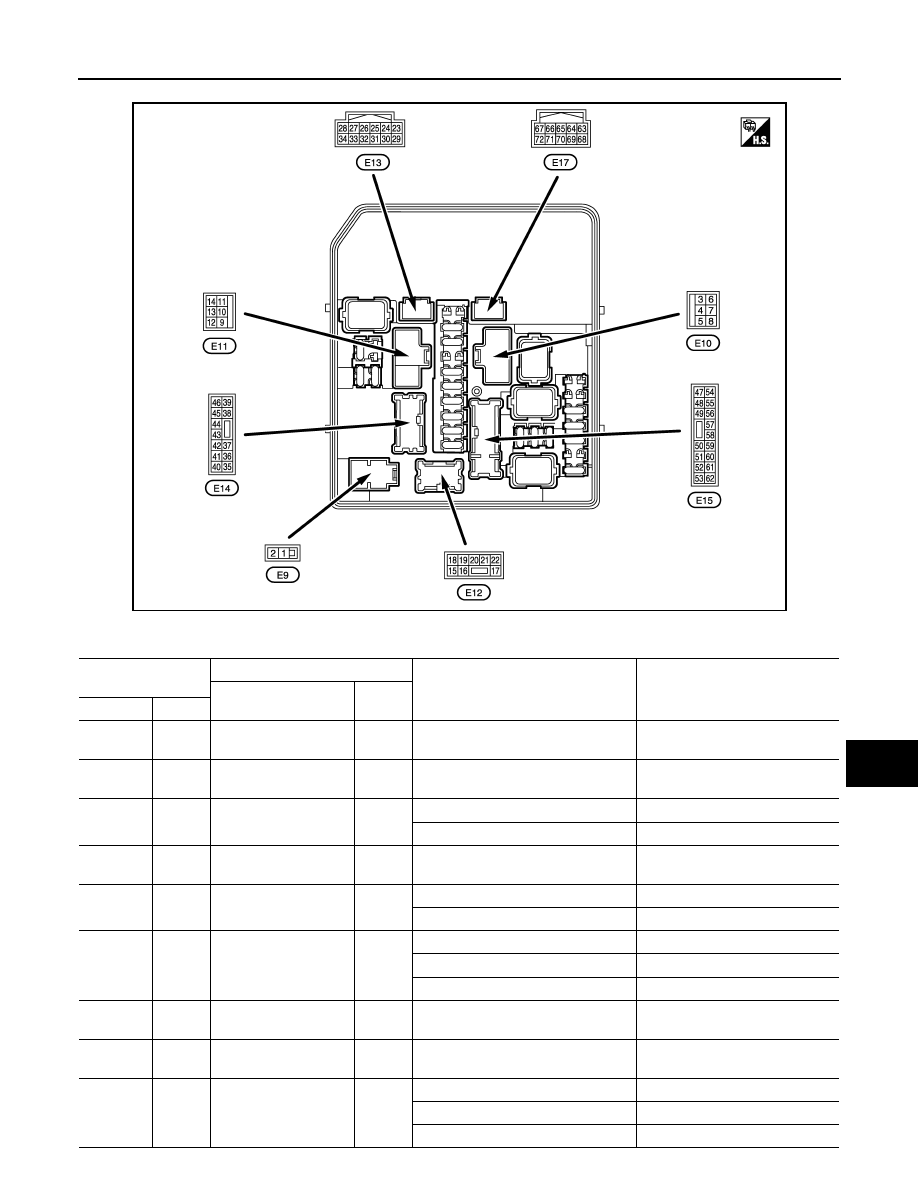

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM) DEF-95 < ECU DIAGNOSIS INFORMATION > C D E F G H I J K M A B DEF N O P TERMINAL LAYOUT PHYSICAL VALUES JPMIA1423ZZ Terminal NO. (Wire color) Description Condition Value (Approx.) Signal name Input/ Output + – 1 (R) Ground Battery power supply Input Ignition switch OFF Battery voltage 2 (G) Ground Battery power supply Input Ignition switch OFF Battery voltage 3 (BR) Ground Starter motor Output Ignition switch ON 0 V At engine cranking Battery voltage 4 (P) Ground Battery power supply Input Ignition switch OFF Battery voltage 5 (LG) Ground Cooling fan relay-1 Output Cooling fan OFF 0 V Cooling fan operated Battery voltage 7 (Y) Ground Cooling fan relay-2 Output Cooling fan OFF 0 V Cooling fan LO operated 9.0 V Cooling fan HI operated Battery voltage 8 (V) Ground Battery power supply Input Ignition switch OFF Battery voltage 9 (B/W) Ground Ground — Ignition switch ON 0 V 10 (L) Ground Cooling fan motor Output Cooling fan OFF 0 V Cooling fan LO operated 5.0 V Cooling fan HI operated 0 V |
