CONSULT display

Fail-safe

Freeze Frame Data

•Vehicle Speed

•Odo/Trip Meter

•Vehicle Condition

Intelligent Key

warning lamp

ON

Tire pressure monitor

warning lamp ON

Reference page

No DTC is detected.
further testing
may be required.

U1000: CAN COMM CIRCUIT

BCS-60

U1010: CONTROL UNIT (CAN)

BCS-61

U0415: VDC CAN CIR2

×

×

BCS-62

B2192: ID DISCORD BCM-ECM

×

SEC-68

B2193: CHAIN OF BCM-ECM

×

SEC-69

B2195: ANTI SCANNING

×

SEC-70

B2196: DONGLE NG

×

SEC-71

B2198: NATS ANTENNA AMP

×

SEC-73

B2555: STOP LAMP CIRCUIT

×

×

SEC-76

B2556: ENG START SW

×

×

SEC-79

B2557: VEHICLE SPEED

×

×

×

SEC-81

B2562: LOW VOLTAGE

×

BCS-63

B2601: SHIFT P SIGNAL

×

×

×

SEC-82

B2602: SHIFT P DIAG

×

×

×

SEC-84

B2603: SHIFT POSITION

×

×

×

SEC-87

B2604: SHIFT PN DIAG CAN

×

×

×

SEC-91

B2605: SHIFT PN DIAG IPDM

×

×

×

SEC-94

B2608: STARTER RELAY

×

×

×

SEC-96

B260F: ECM CAN COMM

×

×

×

SEC-98

B2614: ACC RELAY REQ FB

×

×

PCS-84

B2615: IGN RELAY3 REQ FB

×

×

PCS-86

B2616: IGN RELAY2 REQ FB

×

×

PCS-88

B2618: IGN RELAY1 REQ FB

×

×

PCS-90

B261A: ENGINE SW

×

×

PCS-91

B261F: ASCD CANCEL SW

×

×

SEC-99

B2620: NEUTRAL SW

×

×

SEC-102

B2621: INSIDE ANTENNA 1

×

DLK-64

B2622: INSIDE ANTENNA 2

×

DLK-66

B2623: INSIDE ANTENNA 3

×

DLK-68

B2626: OUTSIDE 1 ANTENNA

×

DLK-70

B2627: OUTSIDE 2 ANTENNA

×

DLK-72

B2628: OUTSIDE 3 ANTENNA

×

DLK-74

B26E8: CLUTCH SW

×

×

×

SEC-105

B26F1: IGN RELAY OFF

×

×

×

PCS-93

B26F2: IGN RELAY ON

×

×

×

PCS-94

B26F3: START CONT RLY ON

×

×

×

SEC-108

B26F4: START CONT RLY OFF

×

×

×

SEC-109

B26F6: BCM

×

×

PCS-96

B26F7: BCM

×

×

×

SEC-110

B26FB: CLUTCH SWITCH

×

×

SEC-111

BCS-50

< ECU DIAGNOSIS INFORMATION >

[WITH INTELLIGENT KEY SYSTEM]

BCM

B26FC: KEY REGISTRATION

×

×

SEC-112

C1704: LOW PRESSURE FL

×

WT-25

C1705: LOW PRESSURE FR

×

C1706: LOW PRESSURE RR

×

C1707: LOW PRESSURE RL

×

C1708: [NO DATA] FL

×

WT-26

C1709: [NO DATA] FR

×

C1710: [NO DATA] RR

×

C1711: [NO DATA] RL

×

C1716: [PRESS DATA ERR] FL

×

WT-28

C1717: [PRESS DATA ERR] FR

×

C1718: [PRESS DATA ERR] RR

×

C1719: [PRESS DATA ERR] RL

×

C1729: VHCL SPEED SIG ERR

×

WT-29

CONSULT display

Fail-safe

Freeze Frame Data

•Vehicle Speed

•Odo/Trip Meter

•Vehicle Condition

Intelligent Key

warning lamp

ON

Tire pressure monitor

warning lamp ON

Reference page

BCS

BCM

BCS-51

< WIRING DIAGRAM >

[WITH INTELLIGENT KEY SYSTEM]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

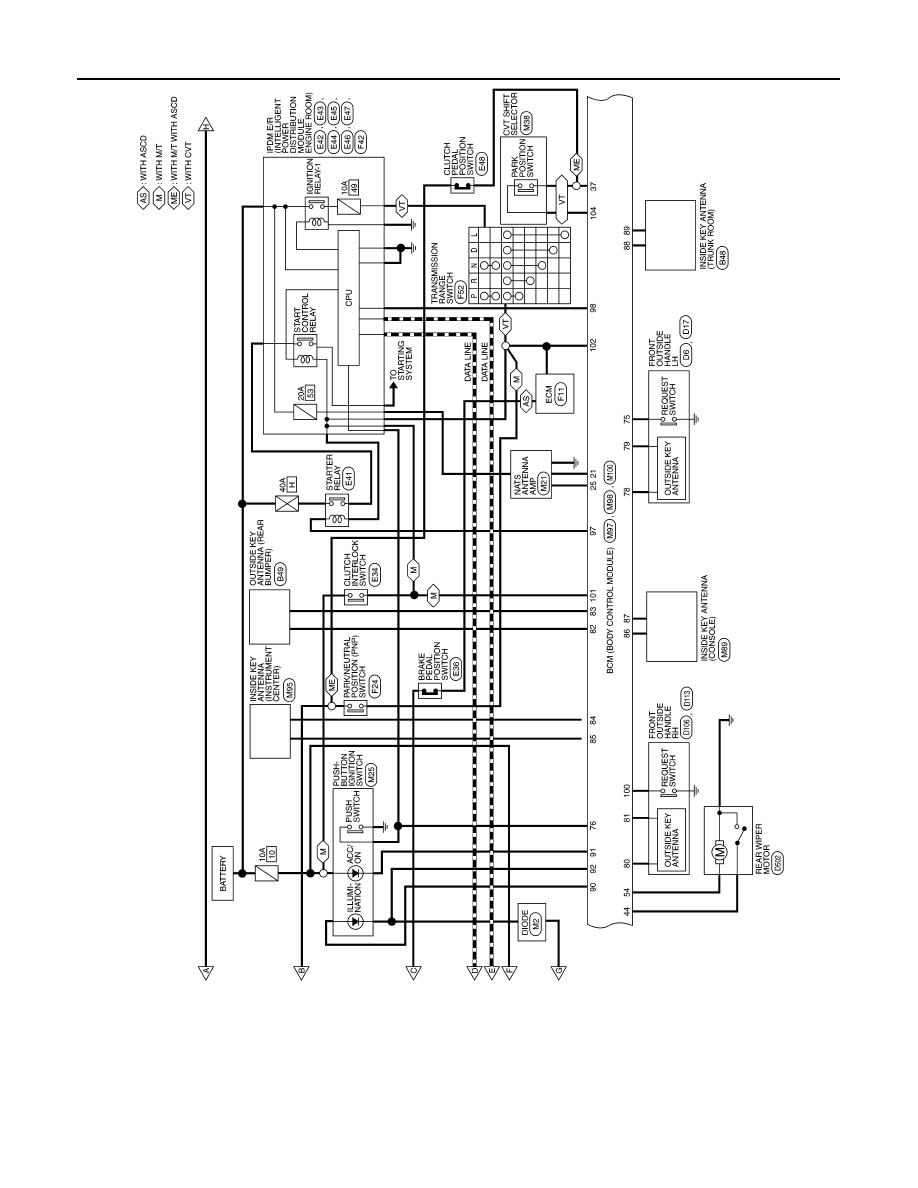

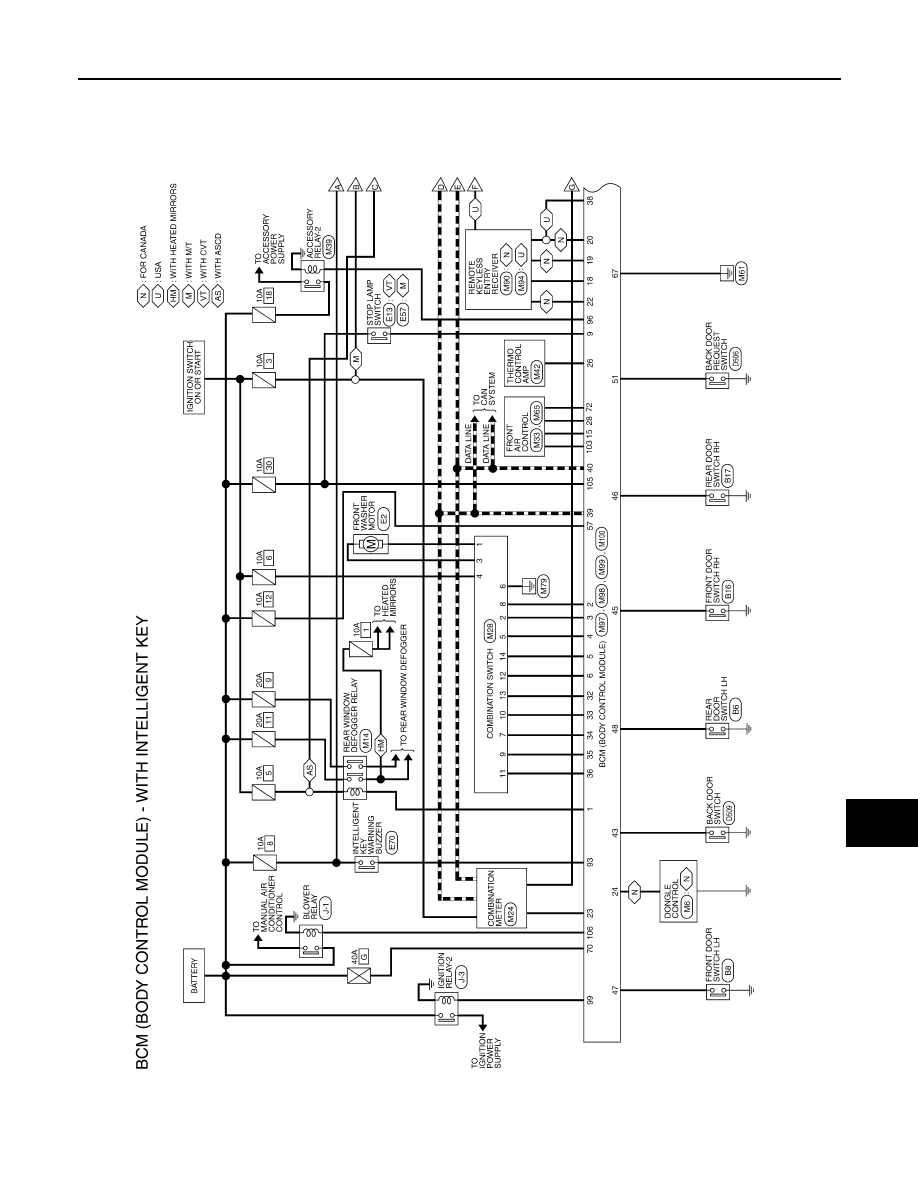

WIRING DIAGRAM

BCM

Wiring Diagram

INFOID:0000000009693587

AAMWA0792GB

BCS-52

< WIRING DIAGRAM >

[WITH INTELLIGENT KEY SYSTEM]

BCM

AAMWA0793GB
