Nissan Rogue. Manual - part 78





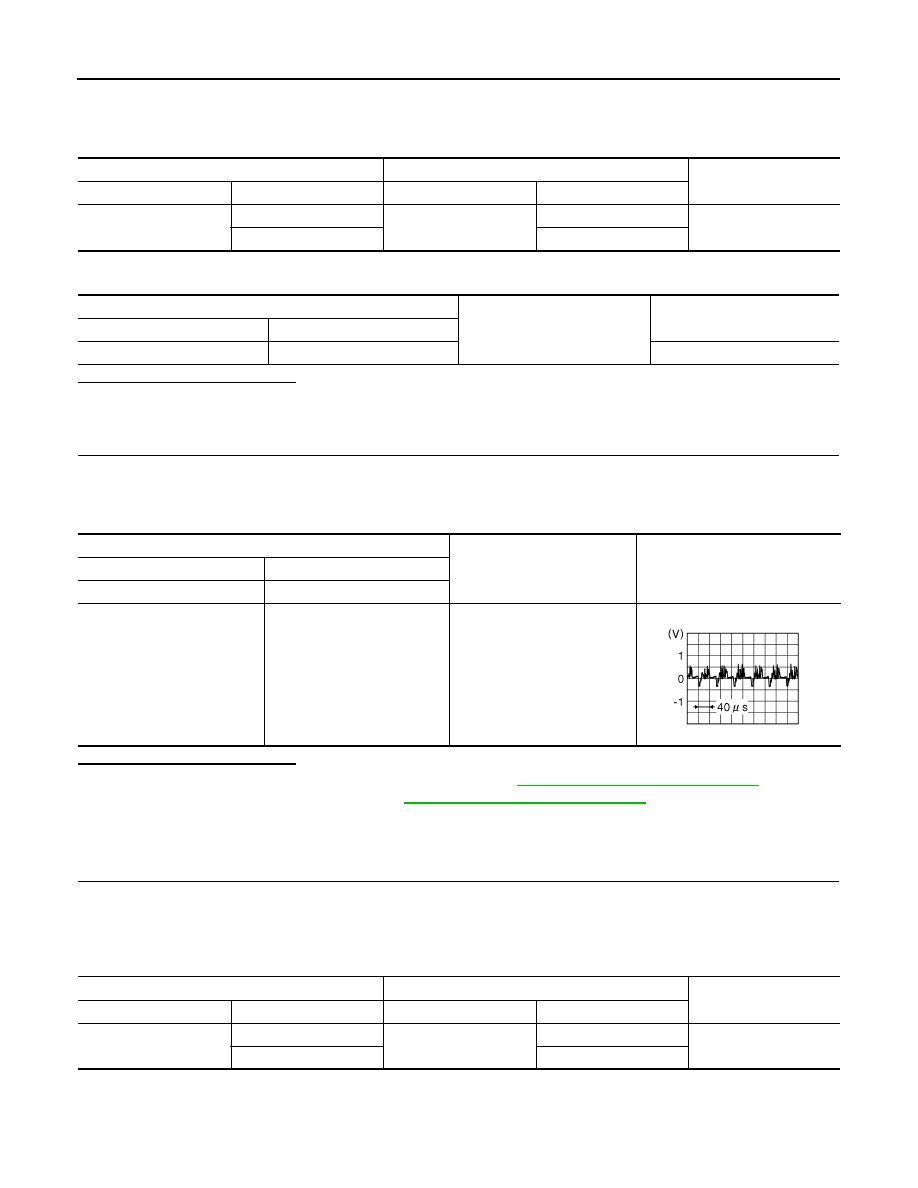

AV-304

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION WITH BOSE]

U111C FRONT CAMERA IMAGE SIGNAL CIRCUIT

Is the inspection result normal?

YES

>> Replace around view monitor control unit. Refer to

AV-380, "Removal and Installation"

.

NO

>> Replace front camera. Refer to

AV-381, "Removal and Installation"

.

Around view monitor control unit connector M114

Condition

Reference value

(+)

(

−)

Terminal

Terminal

71

72

CAMERA switch is ON or se-
lector lever in R (reverse).

JSNIA0834GB

AV

U111D SIDE CAMERA LH IMAGE SIGNAL CIRCUIT

AV-305

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION WITH BOSE]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

U111D SIDE CAMERA LH IMAGE SIGNAL CIRCUIT

DTC Logic

INFOID:0000000011276969

DTC DETECTION LOGIC

Diagnosis Procedure

INFOID:0000000011276970

Regarding Wiring Diagram information, refer to

AV-253, "Wiring Diagram"

.

WITHOUT DRIVER ASSISTANCE SYSTEM

1.

CHECK LH SIDE CAMERA POWER SUPPLY AND GROUND CIRCUIT CONTINUITY

1. Turn ignition switch OFF.

2. Disconnect around view monitor control unit and LH side camera connectors.

3. Check continuity between around view monitor control unit connector M103 and LH side camera connec-

tor D14.

4. Check continuity between around view monitor control unit connector M103 and ground.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace harness or connectors.

2.

CHECK LH SIDE CAMERA POWER SUPPLY VOLTAGE

1. Connect around view monitor control unit and LH side camera connectors.

2. Turn ignition switch ON.

3. Check voltage between around view monitor control unit connector M103 and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Replace around view monitor control unit. Refer to

AV-380, "Removal and Installation"

.

3.

CHECK LH SIDE CAMERA IMAGE SIGNAL AND IMAGE SIGNAL GROUND CIRCUIT CONTINUITY

1. Turn ignition switch OFF.

CONSULT Display

DTC Detection Condition

Possible Cause

Left side display output signal
diagnosis (Harness disconnec-
tion)
[U111D]

Left side camera image signal circuit open or
short.

Check left side camera image signal circuit.

Around view monitor control unit

LH side camera

Continuity

Connector

Terminals

Connector

Terminals

M103

30

D14

7

Yes

29

8

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M103

30

No

Around view monitor control unit

Ground

Condition

Voltage

(Approx.)

Connector

Terminal

M103

30

CAMERA switch is ON or
selector lever in R (re-
verse).

6.0 V

AV-306

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION WITH BOSE]

U111D SIDE CAMERA LH IMAGE SIGNAL CIRCUIT

2. Disconnect around view monitor control unit and LH side camera connectors.

3. Check continuity between around view monitor control unit connector M103 and LH side camera connec-

tor D14.

4. Check continuity between around view monitor control unit connector M103 and ground.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace harness or connectors.

4.

CHECK LH SIDE CAMERA IMAGE SIGNAL

1. Connect around view monitor control unit and LH side camera connectors.

2. Turn ignition switch ON.

3. Check signal between the terminals of around view monitor control unit connector M103.

Is the inspection result normal?

YES

>> Replace around view monitor control unit. Refer to

AV-380, "Removal and Installation"

.

NO

>> Replace LH side camera. Refer to

AV-382, "Removal and Installation"

.

WITH DRIVER ASSISTANCE SYSTEM

1.

CHECK LH SIDE CAMERA POWER SUPPLY AND GROUND CIRCUIT CONTINUITY

1. Turn ignition switch OFF.

2. Disconnect around view monitor control unit and LH side camera connectors.

3. Check continuity between around view monitor control unit connector M114 and LH side camera connec-

tor D14.

4. Check continuity between around view monitor control unit connector M114 and ground.

Around view monitor control unit

LH side camera

Continuity

Connector

Terminals

Connector

Terminals

M103

32

D14

16

Yes

31

15

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M103

32

No

Around view monitor control unit connector M103

Condition

Reference value

(+)

(

−)

Terminal

Terminal

32

31

CAMERA switch is ON or se-
lector lever in R (reverse).

JSNIA0834GB

Around view monitor control unit

LH side camera

Continuity

Connector

Terminals

Connector

Terminals

M114

56

D14

7

Yes

58

8

AV

U111D SIDE CAMERA LH IMAGE SIGNAL CIRCUIT

AV-307

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION WITH BOSE]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace harness or connectors.

2.

CHECK LH SIDE CAMERA POWER SUPPLY VOLTAGE

1. Connect around view monitor control unit and LH side camera connectors.

2. Turn ignition switch ON.

3. Check voltage between around view monitor control unit connector M114 and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Replace around view monitor control unit. Refer to

AV-380, "Removal and Installation"

.

3.

CHECK LH SIDE CAMERA IMAGE SIGNAL AND IMAGE SIGNAL GROUND CIRCUIT CONTINUITY

1. Turn ignition switch OFF.

2. Disconnect around view monitor control unit and LH side camera connectors.

3. Check continuity between around view monitor control unit connector M114 and LH side camera connec-

tor D14.

4. Check continuity between around view monitor control unit connector M114 and ground.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace harness or connectors.

4.

CHECK LH SIDE CAMERA IMAGE SIGNAL

1. Connect around view monitor control unit and LH side camera connectors.

2. Turn ignition switch ON.

3. Check signal between the terminals of around view monitor control unit connector M114.

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M114

56

No

Around view monitor control unit

Ground

Condition

Voltage

(Approx.)

Connector

Terminal

M114

56

CAMERA switch is ON or
selector lever in R (re-
verse).

6.0 V

Around view monitor control unit

LH side camera

Continuity

Connector

Terminals

Connector

Terminals

M114

59

D14

16

Yes

60

15

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M114

59

No
