SERVICE DATA AND SPECIFICATIONS (SDS)

ACC-5

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

K

L

M

A

ACC

N

P

O

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

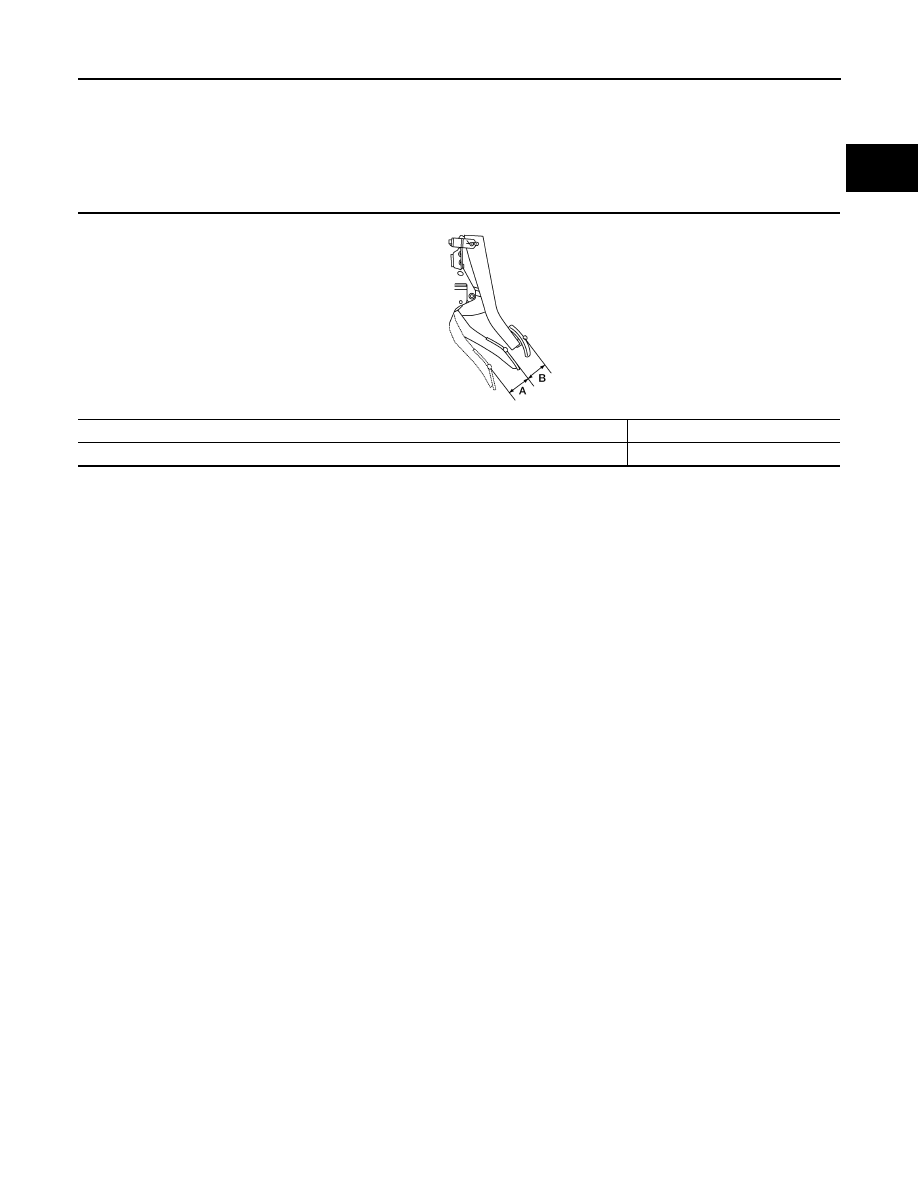

Accelerator Control

INFOID:0000000011280343

Unit: mm (in)

Accelerator pedal stroke (A)

49.6 - 52.4 (1.95 - 2.06)

Pedal height difference between accelerator and brake (B)

35 - 45 (1.38 - 1.77)

AWBIA1744ZZ

AV

AV-1

DRIVER INFORMATION & MULTIMEDIA

C

D

E

F

G

H

I

J

K

L

M

B

SECTION

AV

A

O

P

CONTENTS

AUDIO, VISUAL & NAVIGATION SYSTEM

DISPLAY AUDIO

PRECAUTION ...............................................

9

PRECAUTIONS ...................................................

9

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................
..

9

Precaution for Harness Repair ..................................

9

Precaution for Work  ................................................

10

PREPARATION ...........................................

11

PREPARATION ..................................................

11

Special Service Tool  ...............................................

11

Commercial Service Tools  ......................................

11

SYSTEM DESCRIPTION  .............................

12

COMPONENT PARTS  .......................................

12

Component Parts Location ......................................

12

Audio Unit ................................................................

13

Speakers .................................................................

13

USB Interface and AUX in Jack  ..............................

14

Steering Switches  ...................................................

14

Microphone .............................................................

14

Rear View Camera ..................................................

14

Steering Angle Sensor  ............................................

15

Rod Antenna, Antenna Amp., Satellite Antenna
and Antenna Feeder  ...............................................

15

SYSTEM .............................................................

17

System Description  .................................................

17

DIAGNOSIS SYSTEM (AUDIO UNIT) ................

19

Description ..............................................................

19

On Board Diagnosis Function  .................................

19

ECU DIAGNOSIS INFORMATION  ..............

25

AUDIO UNIT  .......................................................

25

Reference Value  .....................................................

25

WIRING DIAGRAM ......................................

28

DISPLAY AUDIO ...............................................

28

Wiring Diagram ........................................................

28

BASIC INSPECTION  ...................................

43

DIAGNOSIS AND REPAIR WORKFLOW  ........

43

Work Flow ................................................................

43

INSPECTION AND ADJUSTMENT  ..................

45

REGISTRATION (AUDIO UNIT)  ................................

45

REGISTRATION (AUDIO UNIT) : Description  ........

45

REGISTRATION (AUDIO UNIT) : Work Proce-
dure .........................................................................

45

DTC/CIRCUIT DIAGNOSIS  .........................

47

POWER SUPPLY AND GROUND CIRCUIT  ....

47

AUDIO UNIT ...............................................................

47

AUDIO UNIT : Diagnosis Procedure  .......................

47

FRONT TWEETER ............................................

48

Diagnosis Procedure  ...............................................

48

FRONT DOOR SPEAKER  ................................

50

Diagnosis Procedure  ...............................................

50

REAR DOOR SPEAKER  ..................................

52

Diagnosis Procedure  ...............................................

52

REAR VIEW CAMERA IMAGE SIGNAL CIR-
CUIT ..................................................................

54

Diagnosis Procedure  ...............................................

54

MICROPHONE SIGNAL CIRCUIT ....................

56

Diagnosis Procedure  ...............................................

56

STEERING SWITCH  .........................................

58

Diagnosis Procedure  ...............................................

58

USB CONNECTOR  ...........................................

60

AV-2

Diagnosis Procedure  ..............................................

60

AUXILIARY INPUT JACK  .................................

61

Diagnosis Procedure  ..............................................

61

SYMPTOM DIAGNOSIS  .............................

62

AUDIO SYSTEM  ................................................

62

Symptom Table  ......................................................

62

NORMAL OPERATING CONDITION  ................

65

Description ..............................................................

65

REMOVAL AND INSTALLATION ...............

67

AUDIO UNIT  ......................................................

67

Exploded View ........................................................

67

Removal and Installation  ........................................

67

STEERING SWITCHES  .....................................

68

Exploded View ........................................................

68

Removal and Installation  ........................................

68

FRONT TWEETER  ............................................

69

Removal and Installation  ........................................

69

FRONT DOOR SPEAKER .................................

70

Exploded View ........................................................

70

Removal and Installation  ........................................

70

REAR DOOR SPEAKER ...................................

71

Exploded View ........................................................

71

Removal and Installation  ........................................

71

USB INTERFACE AND AUX IN JACK  .............

72

Removal and Installation  ........................................

72

MICROPHONE ...................................................

73

Removal and Installation  ........................................

73

REAR VIEW CAMERA  ......................................

74

Removal and Installation  ........................................

74

ANTENNA BASE ...............................................

75

Exploded View ........................................................

75

Removal and Installation  ........................................

75

Disassembly and Assembly ....................................

75

ANTENNA FEEDER ..........................................

76

Feeder Layout  ........................................................

76

NAVIGATION WITHOUT BOSE

PRECAUTION .............................................

77

PRECAUTIONS  .................................................

77

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ................................................................
.

77

Cautions in Removing Battery Terminal and AV
Control Unit (Models with AV Control Unit) ............
.

77

Precaution for Trouble Diagnosis  ...........................

77

Precaution for Harness Repair  ...............................

77

Precaution for Work ................................................

78

PREPARATION ..........................................

79

PREPARATION .................................................

79

Special Service Tool  ...............................................

79

Commercial Service Tools  ......................................

79

SYSTEM DESCRIPTION  ...........................

80

COMPONENT PARTS .......................................

80

Component Parts Location  .....................................

80

AV Control Unit  .......................................................

81

Speakers .................................................................

81

USB Interface and AUX In Jack ..............................

82

Steering Switches  ...................................................

82

Microphone .............................................................

82

Around View Monitor Control Unit ...........................

83

Rear View Camera ..................................................

83

Side Cameras  .........................................................

83

Front Camera ..........................................................

83

Steering Angle Sensor  ............................................

84

Rod Antenna, Antenna Amp., Satellite Antenna
and Antenna Feeder  ...............................................

84

GPS Antenna  ..........................................................

85

SD Card  ..................................................................

85

SYSTEM ............................................................

86

System Description  .................................................

86

DIAGNOSIS SYSTEM (AV CONTROL UNIT) ...

94

Description ..............................................................

94

On Board Diagnosis Function  .................................

94

CONSULT Function  ................................................

95

DIAGNOSIS SYSTEM (AROUND VIEW MON-
ITOR CONTROL UNIT)  .....................................

96

CONSULT Function  ................................................

96

ECU DIAGNOSIS INFORMATION .............

99

AV CONTROL UNIT  ..........................................

99

Reference Value  .....................................................

99

DTC Index .............................................................

102

AROUND VIEW MONITOR CONTROL UNIT ..

103

Reference Value  ...................................................

103

DTC Index .............................................................

106

WIRING DIAGRAM  ...................................

107

NAVIGATION WITHOUT BOSE .......................

107

Wiring Diagram  .....................................................

107

BASIC INSPECTION .................................

127

DIAGNOSIS AND REPAIR WORKFLOW ........

127

Work Flow  .............................................................

127

INSPECTION AND ADJUSTMENT ..................

129

ADDITIONAL SERVICE WHEN REPLACING AV
CONTROL UNIT ......................................................

129

AV

AV-3

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

ADDITIONAL SERVICE WHEN REPLACING AV
CONTROL UNIT : Description  ..............................

129

ADDITIONAL SERVICE WHEN REPLACING AV
CONTROL UNIT : Work Procedure  ......................

129

ADDITIONAL SERVICE WHEN REPLACING
AROUND VIEW MONITOR CONTROL UNIT  .........

130

ADDITIONAL SERVICE WHEN REPLACING
AROUND VIEW MONITOR CONTROL UNIT :
Description ............................................................

130

ADDITIONAL SERVICE WHEN REPLACING
AROUND VIEW MONITOR CONTROL UNIT :
Work Procedure  ....................................................

130

CONFIGURATION (AV CONTROL UNIT)  ..............

131

CONFIGURATION (AV CONTROL UNIT) : De-
scription .................................................................

131

CONFIGURATION (AV CONTROL UNIT) : Work
Procedure ..............................................................

131

CONFIGURATION (AV CONTROL UNIT) : Con-
figuration List .........................................................

132

CONFIGURATION (AROUND VIEW MONITOR
CONTROL UNIT) .....................................................

132

CONFIGURATION (AROUND VIEW MONITOR
CONTROL UNIT) : Description  .............................

132

CONFIGURATION (AROUND VIEW MONITOR
CONTROL UNIT) : Work Procedure  .....................

132

CONFIGURATION (AROUND VIEW MONITOR
CONTROL UNIT) : Configuration List  ...................

133

REGISTRATION (AV CONTROL UNIT) ..................

133

REGISTRATION (AV CONTROL UNIT) : Descrip-
tion ........................................................................

133

REGISTRATION (AV CONTROL UNIT) : Work
Procedure ..............................................................

133

PREDICTED COURSE LINE CENTER POSITION
ADJUSTMENT .........................................................

134

PREDICTED COURSE LINE CENTER POSI-
TION ADJUSTMENT : Description  .......................

135

PREDICTED COURSE LINE CENTER POSI-
TION ADJUSTMENT : Work Procedure  ...............

135

CALIBRATING CAMERA IMAGE (AROUND VIEW
MONITOR) ...............................................................

135

CALIBRATING CAMERA IMAGE (AROUND
VIEW MONITOR) : Description .............................

135

CALIBRATING CAMERA IMAGE (AROUND
VIEW MONITOR) : Work Procedure .....................

135

DTC/CIRCUIT DIAGNOSIS  .......................

141

U0428 STEERING ANGLE SENSOR  ..............

141

DTC Logic  .............................................................

141

Diagnosis Procedure .............................................

141

U1000 CAN COMM CIRCUIT ...........................

142

AV CONTROL UNIT  ................................................

142

AV CONTROL UNIT : DTC Logic  .........................

142

AV CONTROL UNIT : Diagnosis Procedure  ........

142

AROUND VIEW MONITOR CONTROL UNIT  .........

142

AROUND VIEW MONITOR CONTROL UNIT :
DTC Logic ..............................................................

142

AROUND VIEW MONITOR CONTROL UNIT : Di-
agnosis Procedure .................................................

142

U1010 CONTROL UNIT (CAN) .......................

143

AV CONTROL UNIT  ................................................

143

AV CONTROL UNIT : DTC Logic ..........................

143

AROUND VIEW MONITOR CONTROL UNIT  .........

143

AROUND VIEW MONITOR CONTROL UNIT :
DTC Logic ..............................................................

143

U111A REAR CAMERA IMAGE SIGNAL CIR-
CUIT ................................................................

144

DTC Logic ..............................................................

144

Diagnosis Procedure  .............................................

144

U111B SIDE CAMERA RH IMAGE SIGNAL
CIRCUIT ..........................................................

146

DTC Logic ..............................................................

146

Diagnosis Procedure  .............................................

146

U111C FRONT CAMERA IMAGE SIGNAL
CIRCUIT ..........................................................

148

DTC Logic ..............................................................

148

Diagnosis Procedure  .............................................

148

U111D SIDE CAMERA LH IMAGE SIGNAL
CIRCUIT ..........................................................

150

DTC Logic ..............................................................

150

Diagnosis Procedure  .............................................

150

U1217 AV CONTROL UNIT  ............................

152

DTC Logic ..............................................................

152

U1229 AV CONTROL UNIT  ............................

153

DTC Logic ..............................................................

153

U122F AV CONTROL UNIT ............................

154

DTC Logic ..............................................................

154

U1232 STEERING ANGLE SENSOR  .............

155

DTC Logic ..............................................................

155

Diagnosis Procedure  .............................................

155

U1244 GPS ANTENNA  ...................................

156

DTC Logic ..............................................................

156

Diagnosis Procedure  .............................................

156

U1258 SATELLITE RADIO ANTENNA  ..........

157

DTC Logic ..............................................................

157

Diagnosis Procedure  .............................................

157

U1263 USB ......................................................

158

DTC Logic ..............................................................

158

Diagnosis Procedure  .............................................

158

U12AA CONFIGURATION ERROR ................

159

DTC Logic ..............................................................

159















Content   ..  1  2  3   ..
