• Ruler 30 cm (11.8 in) long

• Drawing pen

• Heat gun

• Alcohol

• Cloth

REPAIRING PROCEDURE

1. Wipe broken heat wire and its surrounding area clean with a

cloth dampened in alcohol.

2. Apply a small amount of conductive silver composition to tip of

drawing pen.

Shake silver composition container before use.

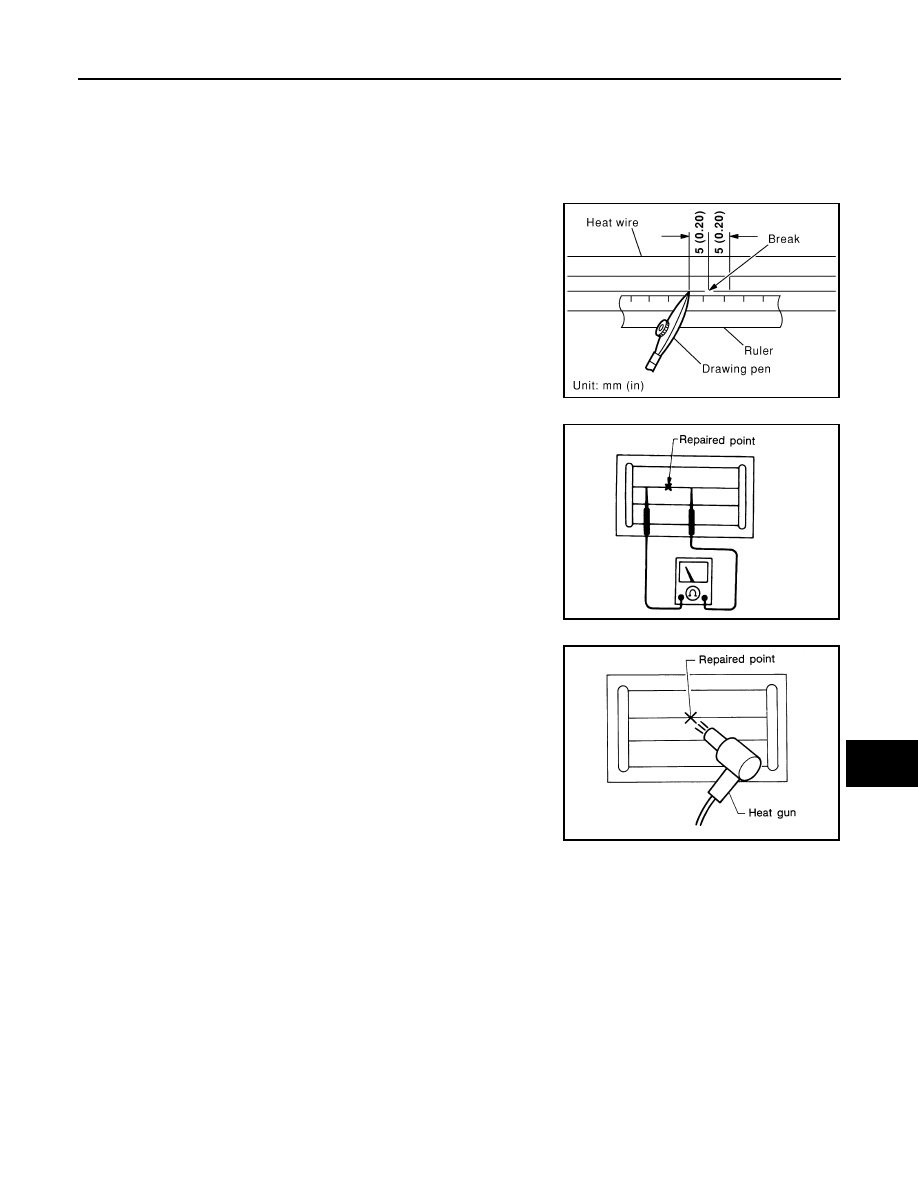

3. Place ruler on glass along broken line. Deposit conductive silver

composition on break with drawing pen. Slightly overlap existing

heat wire on both sides [preferably 5 mm (0.20 in)] of the break.

4. After repair has been completed, check repaired wire for conti-

nuity. This check should be conducted 10 minutes after silver

composition is deposited.

Do not touch repaired area while test is being conducted.

5. Apply a constant stream of hot air directly to the repaired area

for approximately 20 minutes with a heat gun. A minimum dis-

tance of 3 cm (1.2 in) should be kept between repaired area and

hot air outlet.

If a heat gun is not available, let the repaired area dry for 24

hours.

PIIA0215E

SEL012D

SEL013D

DEF-66

< REMOVAL AND INSTALLATION >

CONDENSER

CONDENSER

Removal and Installation

INFOID:0000000010045616

REMOVAL

1. Remove the rear pillar finisher LH. Refer to

INT-24, "Removal and Installation"

.

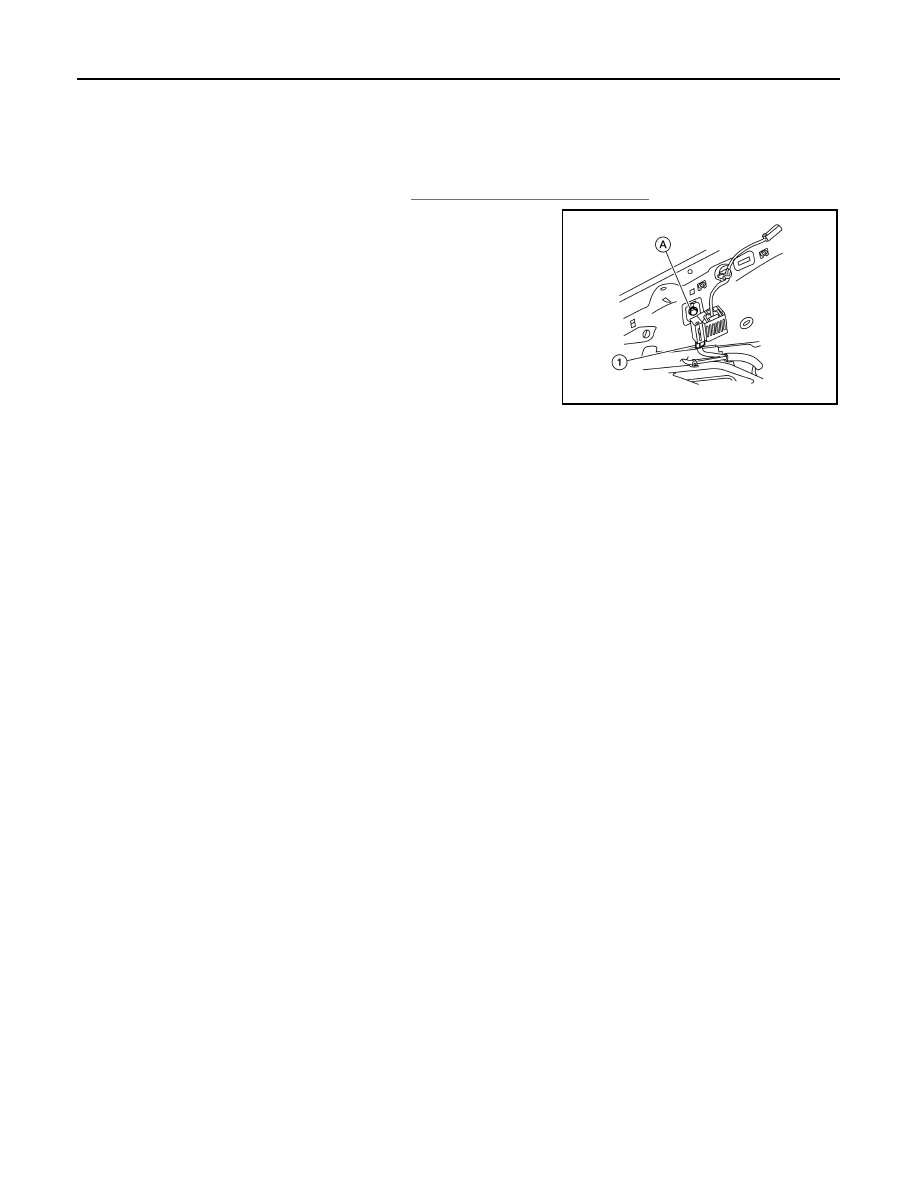

2. Disconnect the harness connector, remove bolt (A), and then

remove condenser (1) from the vehicle body.

INSTALLATION

Installation is in the reverse order of removal.

ALLIA0873GB
