Nissan Maxima. Manual - part 1137





TM-12

< SYSTEM DESCRIPTION >

[CVT: RE0F09B]

CVT SYSTEM

SYSTEM DESCRIPTION

CVT SYSTEM

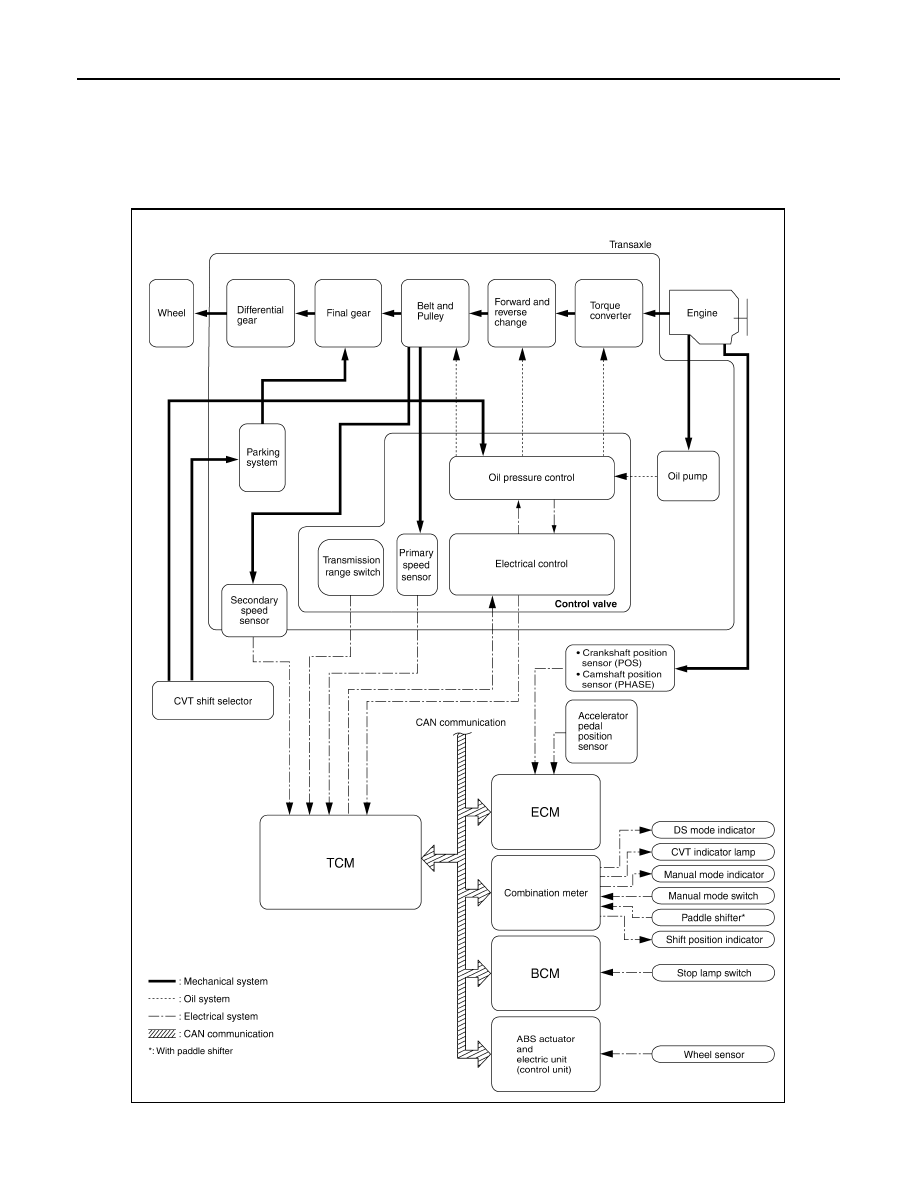

System Diagram

INFOID:0000000010113294

AWDIA0737GB

CVT SYSTEM

TM-13

< SYSTEM DESCRIPTION >

[CVT: RE0F09B]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

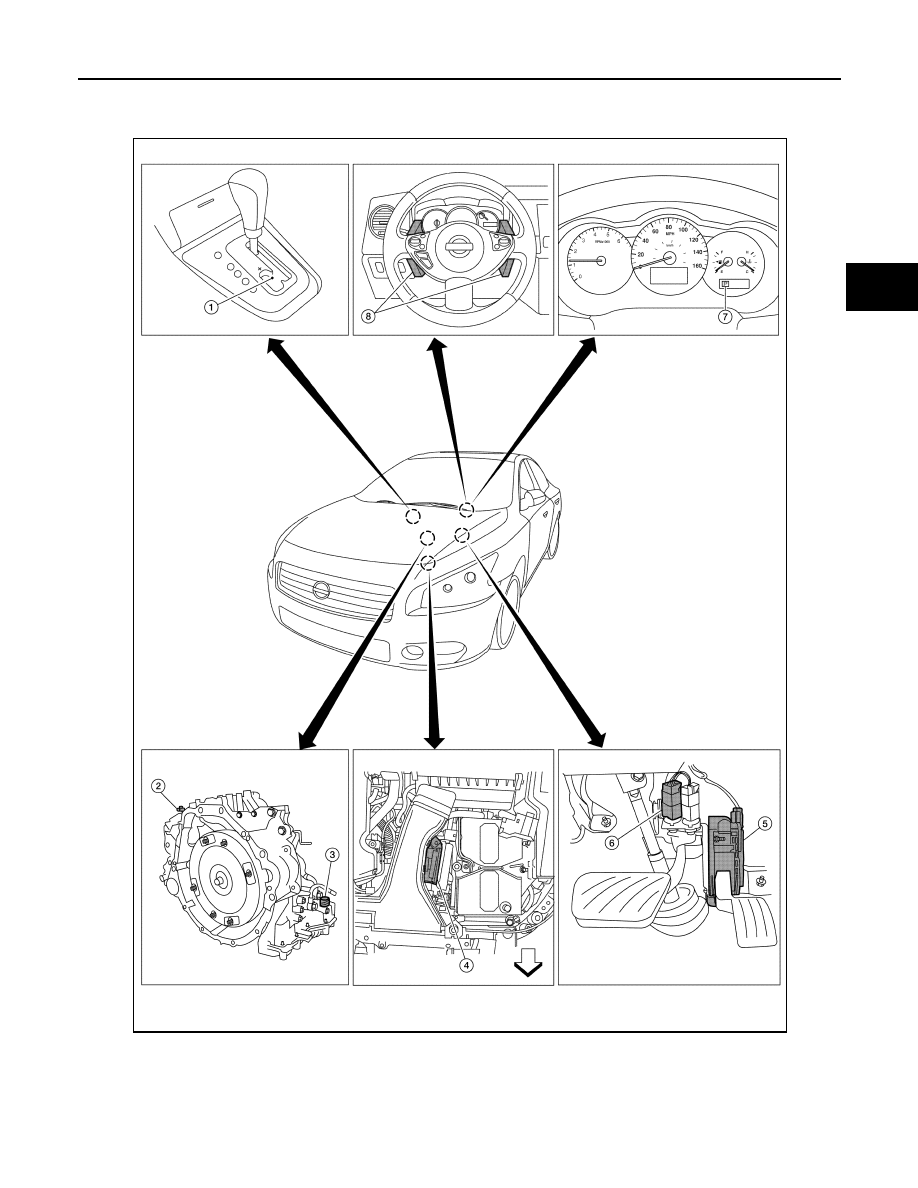

Component Parts Location

INFOID:0000000009469016

1.

CVT shift selector assembly (Manual
mode select switch and manual
mode position select switch)

2.

Secondary speed sensor

3.

CVT unit harness connector

AWDIA1036ZZ

TM-14

< SYSTEM DESCRIPTION >

[CVT: RE0F09B]

CVT SYSTEM

4.

TCM

5.

Accelerator pedal position (APP)
sensor

6.

Stop lamp switch

7.

Shift positioner indicator
Manual mode indicator
DS mode indicator

8.

Paddle shifters

MECHANICAL SYSTEM

TM-15

< SYSTEM DESCRIPTION >

[CVT: RE0F09B]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

MECHANICAL SYSTEM

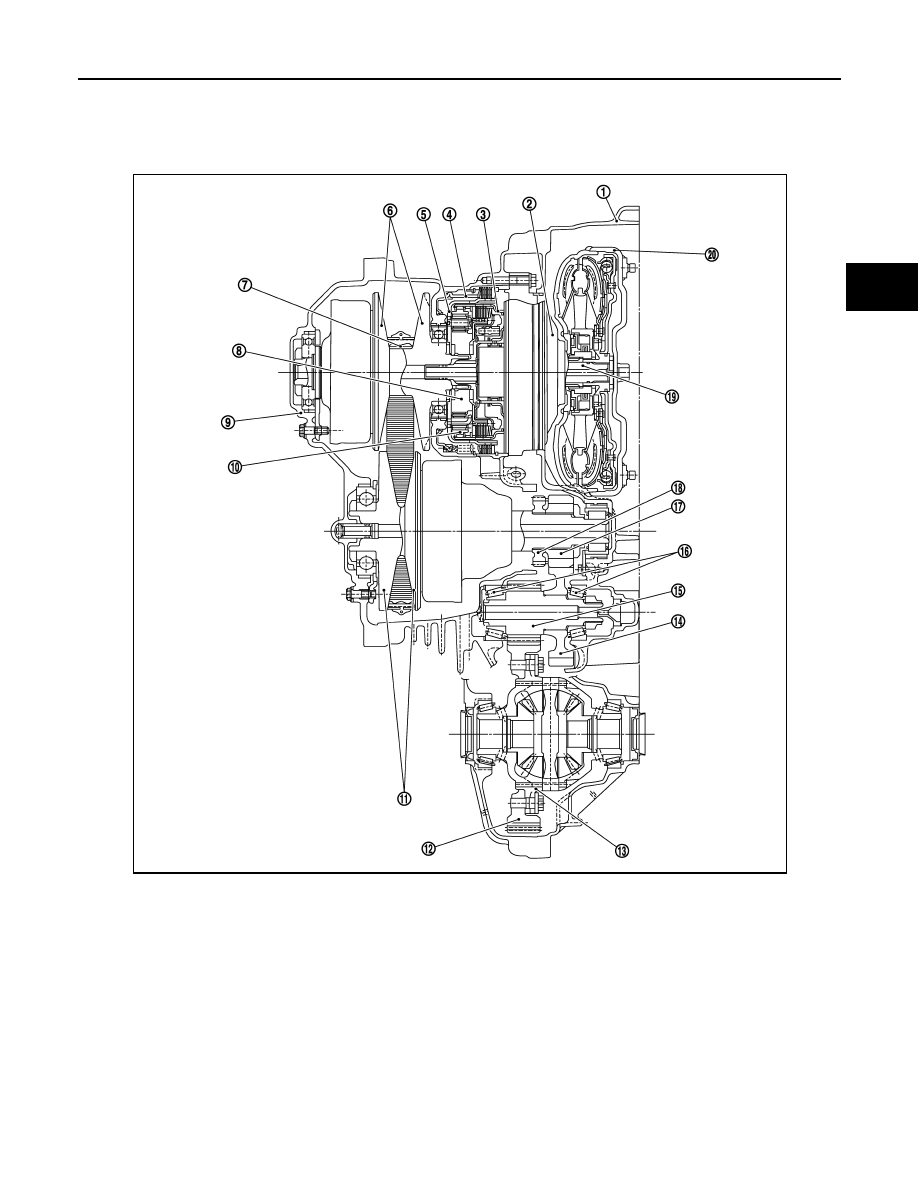

Cross-Sectional View

INFOID:0000000010113295

1.

Converter housing

2.

Oil pump

3.

Forward clutch

4.

Reverse brake

5.

Planetary carrier

6.

Primary pulley

7.

Steel belt

8.

Sun gear

9.

Side cover

10. Internal gear

11. Secondary pulley

12. Final gear

13. Differential case

14. Idler gear

15. Reduction gear

16. Taper roller bearing

17. Output gear

18. Parking gear

19. Input shaft

20. Torque converter

SCIA7859E
