Nissan Maxima. Manual - part 39





ADP-148

< ECU DIAGNOSIS INFORMATION >

BCM (BODY CONTROL MODULE)

B2562: LOW VOLTAGE

BCS-35

B2601: SHIFT POSITION

×

×

SEC-50

B2602: SHIFT POSITION

×

×

SEC-53

B2603: SHIFT POSI STATUS

×

×

SEC-56

B2604: PNP SWITCH

×

×

SEC-59

B2605: PNP SWITCH

×

×

SEC-61

B2608: STARTER RELAY

×

×

SEC-63

B260A: IGNITION RELAY

×

×

PCS-48

B260F: ENG STATE SIG LOST

×

×

SEC-65

B2614: ACC RELAY CIRC

×

PCS-50

B2615: BLOWER RELAY CIRC

×

PCS-53

B2616: IGN RELAY CIRC

×

PCS-56

B2617: STARTER RELAY CIRC

×

×

SEC-67

B2618: BCM

×

×

PCS-59

B261A: PUSH-BTN IGN SW

×

PCS-60

B2622: INSIDE ANTENNA

DLK-60

B2623: INSIDE ANTENNA

DLK-63

B26E1: ENG STATE NO RES

×

×

SEC-66

C1704: LOW PRESSURE FL

×

WT-43

C1705: LOW PRESSURE FR

×

WT-43

C1706: LOW PRESSURE RR

×

WT-43

C1707: LOW PRESSURE RL

×

WT-43

C1708: [NO DATA] FL

×

WT-13

C1709: [NO DATA] FR

×

WT-13

C1710: [NO DATA] RR

×

WT-13

C1711: [NO DATA] RL

×

WT-13

C1712: [CHECKSUM ERR] FL

×

WT-15

C1713: [CHECKSUM ERR] FR

×

WT-15

C1714: [CHECKSUM ERR] RR

×

WT-15

C1715: [CHECKSUM ERR] RL

×

WT-15

C1716: [PRESSDATA ERR] FL

×

WT-17

C1717: [PRESSDATA ERR] FR

×

WT-17

C1718: [PRESSDATA ERR] RR

×

WT-17

C1719: [PRESSDATA ERR] RL

×

WT-17

C1720: [CODE ERR] FL

×

WT-15

C1721: [CODE ERR] FR

×

WT-15

C1722: [CODE ERR] RR

×

WT-15

C1723: [CODE ERR] RL

×

WT-15

C1724: [BATT VOLT LOW] FL

×

WT-15

C1725: [BATT VOLT LOW] FR

×

WT-15

C1726: [BATT VOLT LOW] RR

×

WT-15

C1727: [BATT VOLT LOW] RL

×

WT-15

CONSULT display

Fail-safe

Intelligent Key

warning lamp ON

Tire pressure

monitor warning

lamp ON

Reference page

BCM (BODY CONTROL MODULE)

ADP-149

< ECU DIAGNOSIS INFORMATION >

C

D

E

F

G

H

I

K

L

M

A

B

ADP

N

O

P

C1729: VHCL SPEED SIG ERR

×

WT-19

C1734: CONTROL UNIT

×

WT-20

CONSULT display

Fail-safe

Intelligent Key

warning lamp ON

Tire pressure

monitor warning

lamp ON

Reference page

ADP-150

< WIRING DIAGRAM >

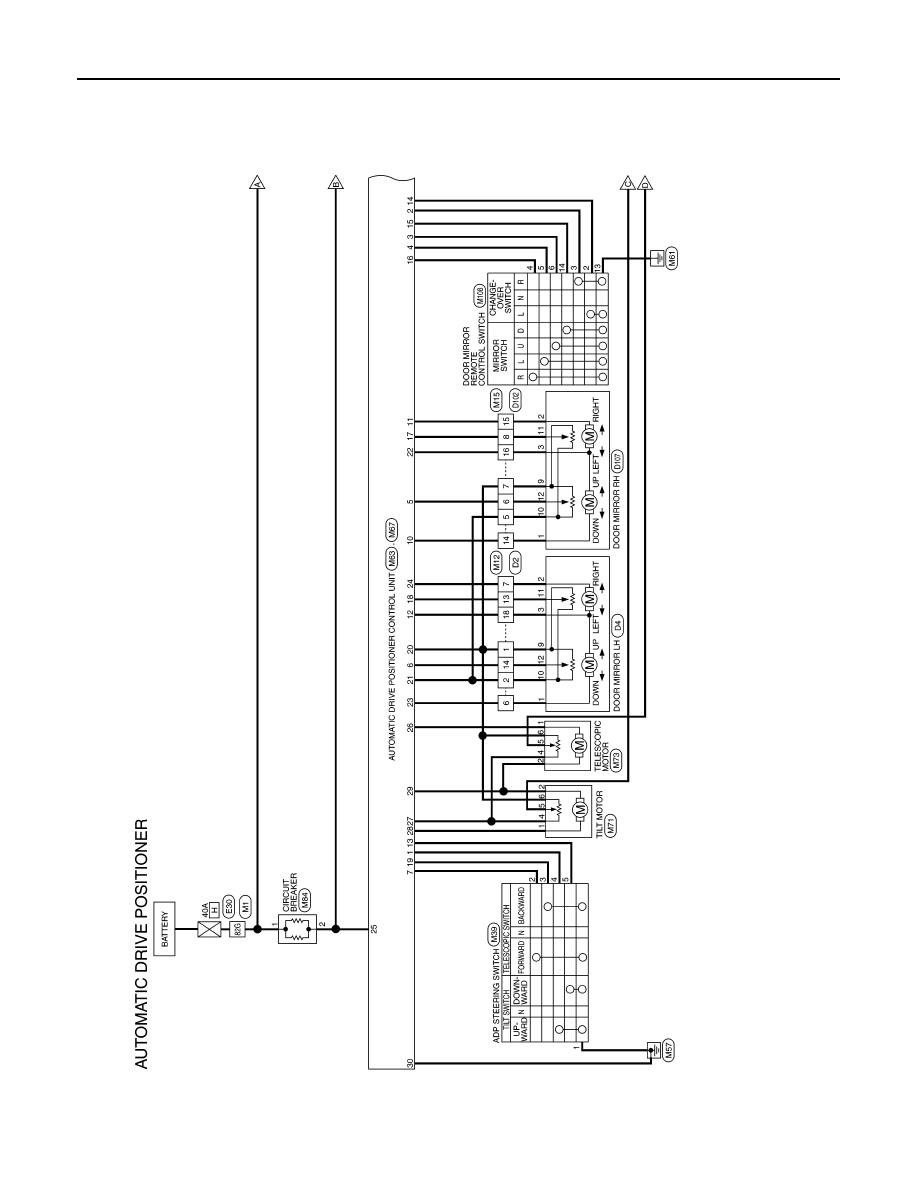

AUTOMATIC DRIVE POSITIONER

WIRING DIAGRAM

AUTOMATIC DRIVE POSITIONER

Wiring Diagram

INFOID:0000000010051833

ABJWA0373GB

AUTOMATIC DRIVE POSITIONER

ADP-151

< WIRING DIAGRAM >

C

D

E

F

G

H

I

K

L

M

A

B

ADP

N

O

P

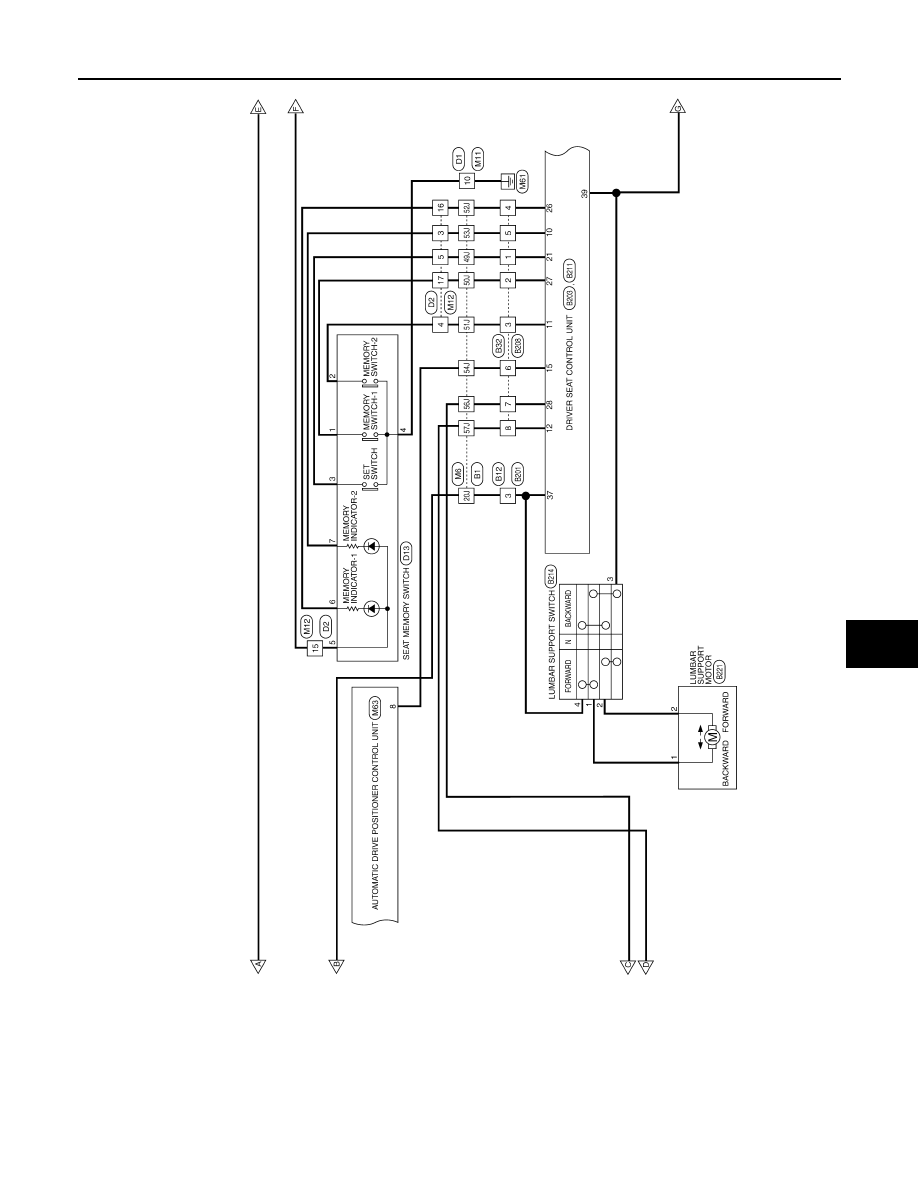

ABJWA0250GB
