Nissan Altima HL32 Hybrid. Manual - part 883

PG

HARNESS

PG-43

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

HIGH VOLTAGE HARNESS (BODY)

F2

E326

GY/13

: EPS control unit

C5

F252

O/2

: A/C compressor

E3

E327

—

: Torque sensor/EPS position sensor

ABMIA0588GB

C3

E303

W/2

: EPS DC/DC converter

E3

B311

—

: High voltage battery

D4

E304

GY/2

: EPS DC/DC converter

D2

B312

—

: High voltage battery

C3

E305

W/4

: EPS DC/DC converter

E2

B500

O/5

: EPS DC/DC converter

PG-44

< COMPONENT DIAGNOSIS >

HARNESS

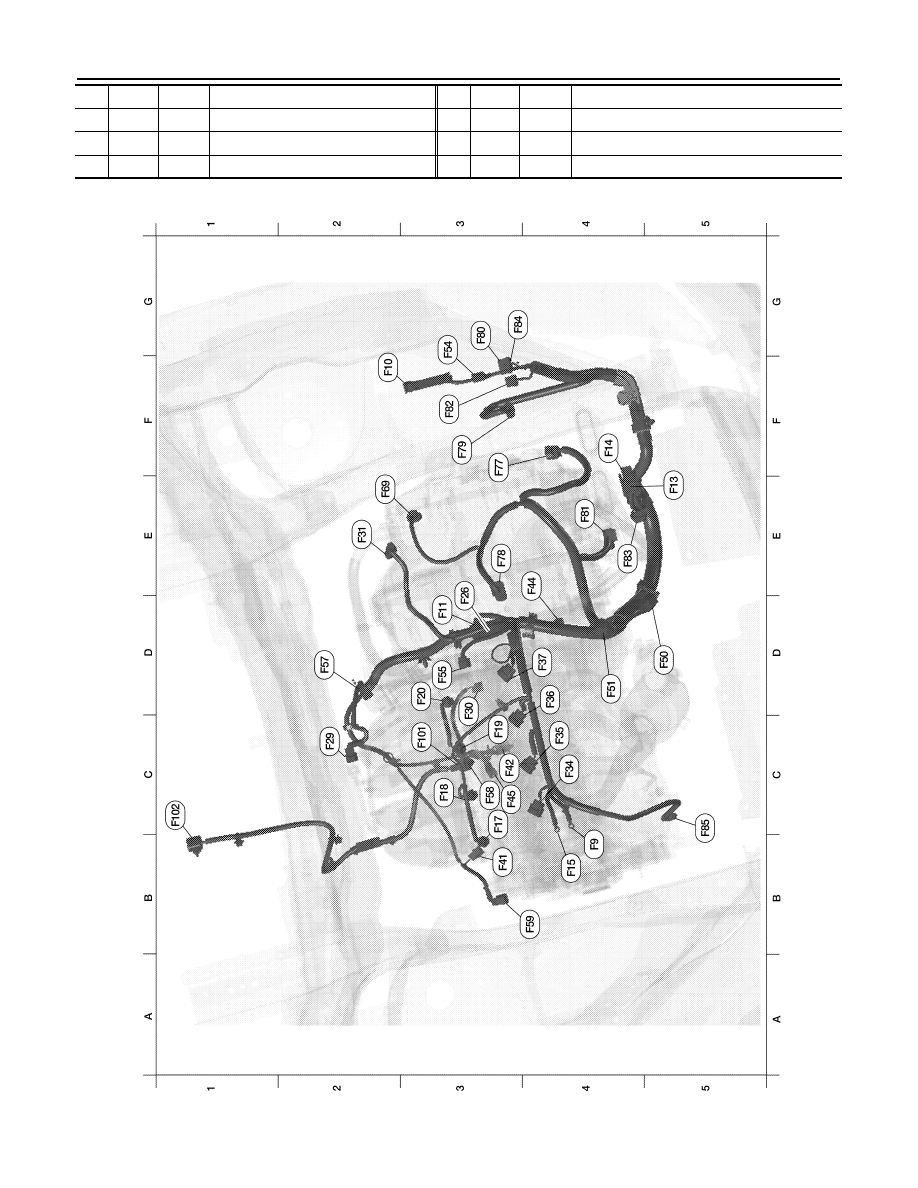

ENGINE CONTROL HARNESS

E4

E306

—

: Body ground

E2

B501

W/4

: High voltage battery

E4

E308

—

: High voltage battery

E2

B502

—

: Body ground

E3

E309

—

: High voltage battery

E3

B503

—

: Body ground

E2

B310

—

: High voltage battery

ABMIA0589GB

PG

HARNESS

PG-45

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

B4

F9

—

: Engine ground

C3

F45

GR/2

: Knock sensor

F2

F10

W/36

: IPDM E/R (intelligent power distribution
  module engine room)

D5

F50

B/10

: Joint connector - F01

D3 F11

GR/2

: Engine coolant temperature sensor

D4

F51

B/10

: Joint connector - F05

E5

F13

BR/48

: ECM

G3

F54

W/4

: Joint connector - F08

F4

F14

GR/32

: ECM

D3

F55

B/3

: Camshaft position sensor (PHASE)

B4

F15

—

: Engine ground

D2

F57

B/6

: Electric throttle control actuator

C3 F17

GR/2

: Fuel injector No. 1

C3

F58

B/4

: To F101

C3 F18

GR/2

: Fuel injector No. 2

B4

F59

G/2

: Intake valve timing control solenoid valve

C3 F19

GR/2

: Fuel injector No. 3

E2

F69

B/3

: Motor generator No. 2

D3 F20

GR/2

: Fuel injector No. 4

F3

F77

B/6

: Motor generator No. 2

E3

F26

GR/2

: Condenser-2

E3

F78

B/10

: Motor generator No. 1

C2 F29

L/2

: EVAP canister purge volume control
  solenoid valve

F3

F79

GR/13

: MG ECU

D3 F30

B/3

: Crankshaft position sensor (POS)

G3

F80

W/20

: To E68

E2

F31

B/6

: Mass air flow sensor

E4

F81

GR/9

: Park/neutral (PNP) switch

C4 F34

GR/3

: Ignition coil No. 1 (with power transistor)

F3

F82

W/12

: To E78

C4 F35

GR/3

: Ignition coil No. 2 (with power transistor)

E4

F83

B/10

: Joint connector - F03

D4 F36

GR/3

: Ignition coil No. 3 (with power transistor)

F3

F84

BR/8

: To E80

D4 F37

GR/3

: Ignition coil No. 4 (with power transistor)

C5

F85

B/6

: A/C compressor

B3

F41

GR/1

: Oil pressure switch

Heated oxygen sensor sub-harness

C3 F42

B/4

: Heated oxygen sensor 2

C3

F101

B/4

: To F58

E4

F44

GR/4

: Air fuel ratio (A/F) sensor 1

C1

F102

GR/4

: Heated oxygen sensor 3

PG-46

< COMPONENT DIAGNOSIS >

HARNESS

BODY HARNESS

ABMIA0590GB

A3

B1

SMJ

: To M6

D4 B24

W/4

: Joint connector-B09

A5

B2

W/4

: Joint connector-B01

E3

B26

W/2

: Rear speaker LH

B5

B3

W/4

: Joint connector-B02

F5

B28

W/4

: Trunk lamp switch and trunk
  release solenoid

A3

B4

BR/12

: Fuse block (J/B)

E3

B29

GR/2

: Rear parcel shelf antenna
