Nissan Frontier. Manual - part 918

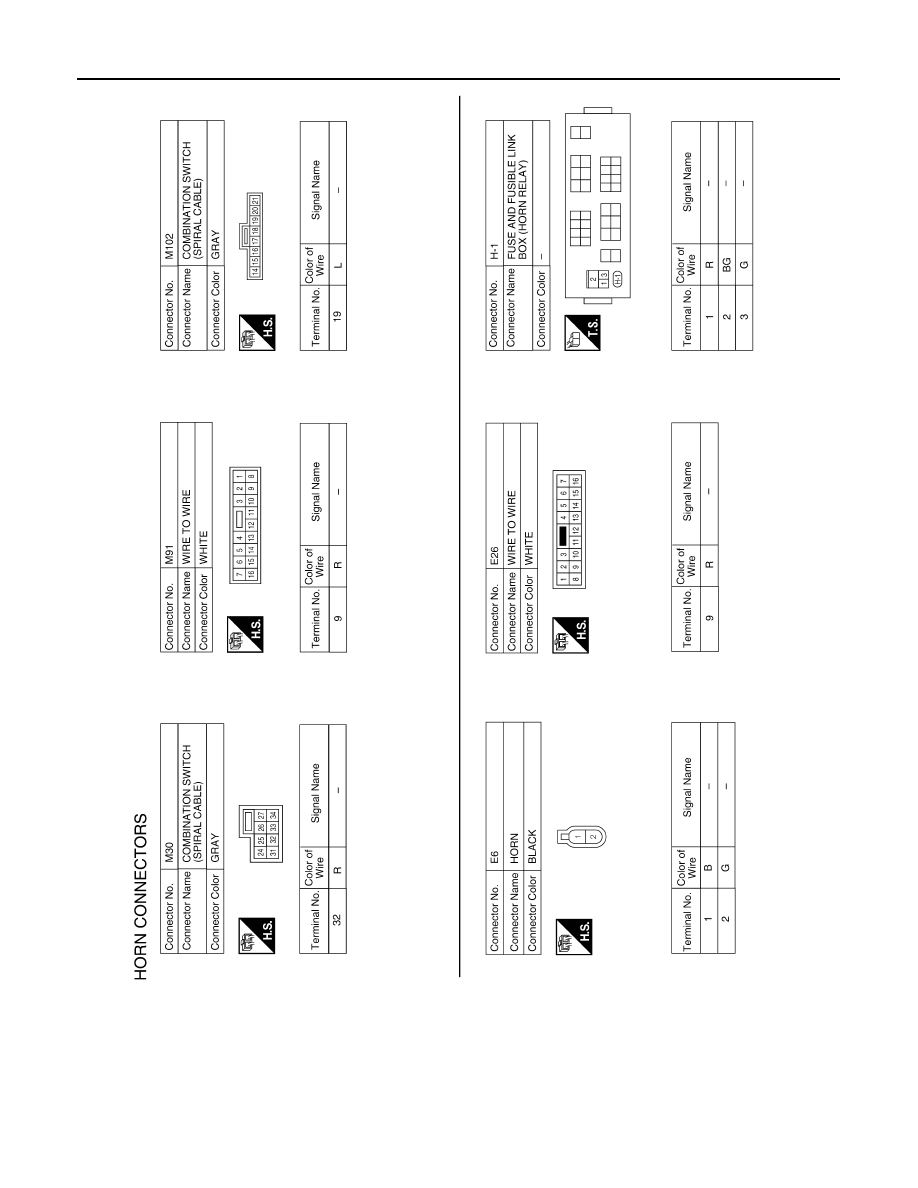

HRN-4

< WIRING DIAGRAM >

HORN

ABLIA5633GB

HORN

HRN-5

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

K

M

A

B

HRN

N

O

P

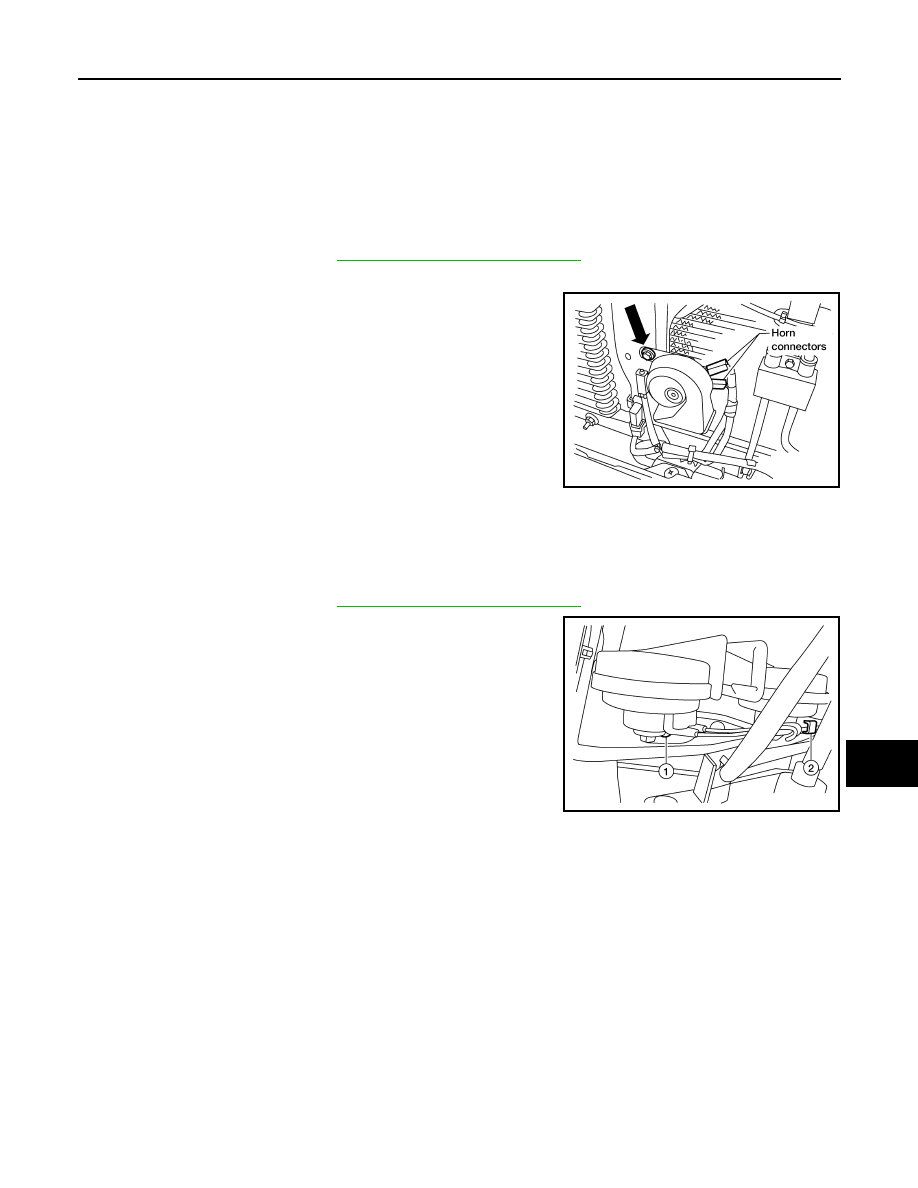

REMOVAL AND INSTALLATION

HORN

Removal and Installation

INFOID:0000000009479582

Horn (Single)

Removal

1. Remove the front grille. Refer to

EXT-23, "Removal and Installation"

.

2. Disconnect the harness connectors from the horn.
3. Remove horn bolt and horn from vehicle.

Installation

Installation is in the reverse order of removal.

Horn (Dual)

Removal

1. Remove the front grille. Refer to

EXT-23, "Removal and Installation"

.

2. Remove horn bolt (1).
3. Disconnect the harness connector (2) from the horn.
4. Remove horn.

Installation

Installation is in the reverse order of removal.

LKIA0546E

ALKIA1851ZZ

INL-1

DRIVER CONTROLS

C

D

E

F

G

H

I

J

K

M

SECTION

INL

A

B

INL

N

O

P

CONTENTS

INTERIOR LIGHTING SYSTEM

WITH POWER DOOR LOCKS

BASIC INSPECTION  ....................................

3

DIAGNOSIS AND REPAIR WORKFLOW  ..........

3

Work Flow  .................................................................

3

SYSTEM DESCRIPTION  ..............................

6

INTERIOR ROOM LAMP CONTROL SYSTEM

.....

6

System Diagram ........................................................

6

System Description  ...................................................

6

Component Parts Location ........................................

7

Component Description .............................................

8

ILLUMINATION CONTROL SYSTEM .................

9

System Diagram ........................................................

9

System Description  ...................................................

9

Component Parts Location ......................................

10

Component Description ...........................................

10

DIAGNOSIS SYSTEM (BCM)  ............................

11

COMMON ITEM .........................................................

11

COMMON ITEM : CONSULT Function (BCM -
COMMON ITEM) .....................................................

11

INT LAMP  ..................................................................

11

INT LAMP : CONSULT Function (BCM - INT
LAMP) .....................................................................

12

BATTERY SAVER .....................................................

12

BATTERY SAVER : CONSULT Function (BCM -
BATTERY SAVER)  .................................................

12

DTC/CIRCUIT DIAGNOSIS  .........................

14

POWER SUPPLY AND GROUND CIRCUIT ......

14

BCM ...........................................................................

14

BCM : Diagnosis Procedure ....................................

14

BATTERY SAVER OUTPUT/POWER SUP-
PLY CIRCUIT  ....................................................

16

Description ...............................................................

16

Component Function Check  ....................................

16

Diagnosis Procedure  ...............................................

16

INTERIOR ROOM LAMP CONTROL CIRCUIT

...

18

Description ...............................................................

18

Component Function Check  ....................................

18

Diagnosis Procedure  ...............................................

18

CARGO LAMP CONTROL CIRCUIT ................

20

Description ...............................................................

20

Diagnosis Procedure  ...............................................

20

Component Inspection .............................................

22

IGNITION KEYHOLE ILLUMINATION CON-
TROL CIRCUIT  .................................................

24

Description ...............................................................

24

Component Function Check  ....................................

24

Diagnosis Procedure  ...............................................

24

ECU DIAGNOSIS INFORMATION ..............

26

BCM (BODY CONTROL MODULE)  .................

26

Reference Value ......................................................

26

Terminal Layout .......................................................

29

Physical Values  .......................................................

29

Fail Safe ..................................................................

34

DTC Inspection Priority Chart ...............................

34

DTC Index ...............................................................

35

WIRING DIAGRAM ......................................

37

INTERIOR ROOM LAMP  ..................................

37

Wiring Diagram - With Power Door Lock System ....

37

ILLUMINATION .................................................

50

Wiring Diagram ........................................................

50

SYMPTOM DIAGNOSIS  ..............................

60

INL-2

INTERIOR LIGHTING SYSTEM SYMPTOMS ...

60

Symptom Table  ......................................................

60

PRECAUTION .............................................

61

PRECAUTIONS  .................................................

61

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ................................................................
.

61

Precaution for Work ................................................

61

PREPARATION ...........................................

62

PREPARATION  .................................................

62

Special Service Tool ...............................................

62

REMOVAL AND INSTALLATION ...............

63

INTERIOR ROOM LAMP ...................................

63

Removal and Installation  ........................................

63

ILLUMINATION ..................................................

66

Removal and Installation  ........................................

66

SERVICE DATA AND SPECIFICATIONS
(SDS) ...........................................................

67

BULB SPECIFICATIONS  ..................................

67

Bulb Specifications  .................................................

67

WITHOUT POWER DOOR LOCKS

BASIC INSPECTION ...................................

68

DIAGNOSIS AND REPAIR WORKFLOW .........

68

Work Flow ...............................................................

68

SYSTEM DESCRIPTION  ............................

71

INTERIOR ROOM LAMP ...................................

71

System Diagram  .....................................................

71

System Description .................................................

71

Component Parts Location  .....................................

72

Component Description  ..........................................

72

ILLUMINATION CONTROL SYSTEM  ...............

74

System Diagram  .....................................................

74

System Description .................................................

74

Component Parts Location  .....................................

75

Component Description  ..........................................

75

DIAGNOSIS SYSTEM (BCM) ............................

76

COMMON ITEM  ........................................................

76

COMMON ITEM : CONSULT Function (BCM -
COMMON ITEM)  ...................................................
.

76

INT LAMP ..................................................................

76

INT LAMP : CONSULT Function (BCM - INT
LAMP) ....................................................................
.

77

DTC/CIRCUIT DIAGNOSIS .........................

78

INTERIOR ROOM LAMP ...................................

78

Diagnosis Procedure ...............................................

78

Component Inspection (Door Switch)  .....................

79

CARGO LAMP CONTROL CIRCUIT  ................

80

Description ..............................................................

80

Diagnosis Procedure ...............................................

80

Component Inspection  ............................................

82

ECU DIAGNOSIS INFORMATION .............

84

BCM (BODY CONTROL MODULE) ..................

84

Reference Value  .....................................................

84

Terminal Layout  ......................................................

87

Physical Values .......................................................

87

Fail Safe .................................................................

92

DTC Inspection Priority Chart ...............................

92

DTC Index ..............................................................

93

WIRING DIAGRAM  ....................................

95

INTERIOR ROOM LAMP ...................................

95

Wiring Diagram - Without Power Door Lock Sys-
tem ..........................................................................

95

ILLUMINATION ................................................

104

Wiring Diagram  .....................................................

104

SYMPTOM DIAGNOSIS  ...........................

114

INTERIOR LIGHTING SYSTEM SYMPTOMS ..

114

Symptom Table .....................................................

114

PRECAUTION ...........................................

115

PRECAUTIONS  ................................................

115

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ...............................................................

115

Precaution for Work  ..............................................

115

PREPARATION .........................................

116

PREPARATION ................................................

116

Special Service Tool  .............................................

116

REMOVAL AND INSTALLATION .............

117

INTERIOR ROOM LAMP ..................................

117

Removal and Installation .......................................

117

ILLUMINATION ................................................

120

Removal and Installation .......................................

120

SERVICE DATA AND SPECIFICATIONS
(SDS) .........................................................

121

BULB SPECIFICATIONS .................................

121

Bulb Specifications ................................................

121
