HAC-62

< ECU DIAGNOSIS INFORMATION >

[AUTOMATIC AIR CONDITIONER]

AIR CONDITIONER CONTROL

*1: If equipped

16

Y

Rear defogger request *1

ON

Battery voltage

17

GR

Air mix door motor (driver) CW

ON

Clockwise rotation

Battery voltage

18

BR

Air mix door motor (driver) CCW

ON

Counterclockwise rotation

Battery voltage

19

L

Mode door motor CW

ON

Clockwise rotation

Battery voltage

20

BR

Mode door motor CCW

ON

Counterclockwise rotation

Battery voltage

21

BG

Intake door motor CCW

ON

Counterclockwise rotation

Battery voltage

22

Y

Intake door motor CW

ON

Clockwise rotation

Battery voltage

25

W

Ambient sensor

ON

-

0 - 5V

26

V

Sensor ground

ON

-

0V

27

R/Y

Power supply for BAT

-

-

Battery voltage

28

Y

V ref ACTR (5V)

ON

-

0 - 5V

29

SB

Air mix door motor (passenger) feed-
back

ON

-

0 - 5V

31

BR

In-vehicle sensor motor (+)

ON

-

Battery voltage

32

LG

In-vehicle sensor signal

ON

-

0 - 5V

35

B

Ground

-

-

0V

36

P

CAN-L

ON

-

0 - 5V

37

L

CAN-H

ON

-

0 - 5V

38

GR

Optical sensor (passenger)

ON

-

0 - 5V

Terminal

No.

Wire

color

Item

Ignition

switch

Condition

Voltage (V)

(Approx.)

AIR CONDITIONER CONTROL

HAC-63

< WIRING DIAGRAM >

[AUTOMATIC AIR CONDITIONER]

C

D

E

F

G

H

J

K

L

M

A

B

HAC

N

O

P

WIRING DIAGRAM

AIR CONDITIONER CONTROL

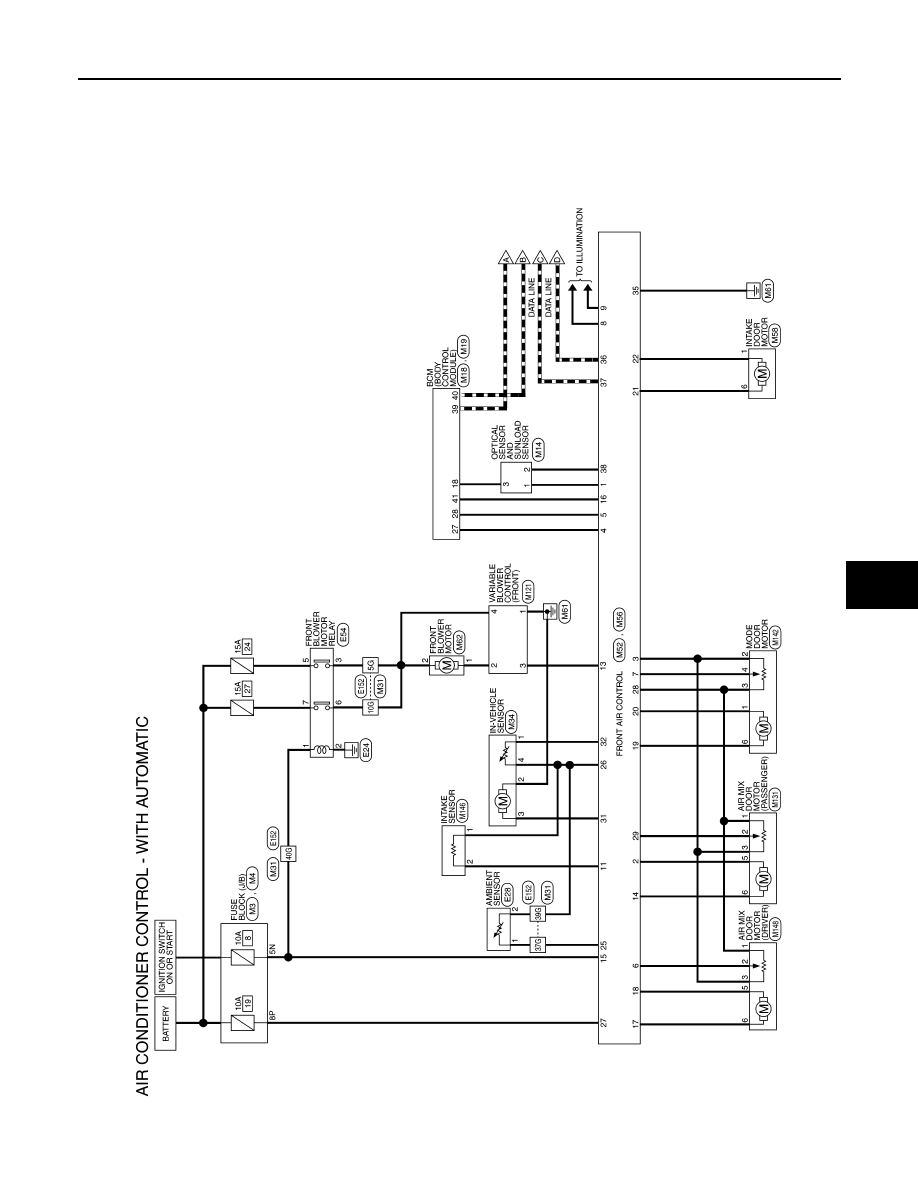

Wiring Diagram - Automatic Air Conditioner

INFOID:0000000009478307

ABIWA0365GB

HAC-64

< WIRING DIAGRAM >

[AUTOMATIC AIR CONDITIONER]

AIR CONDITIONER CONTROL

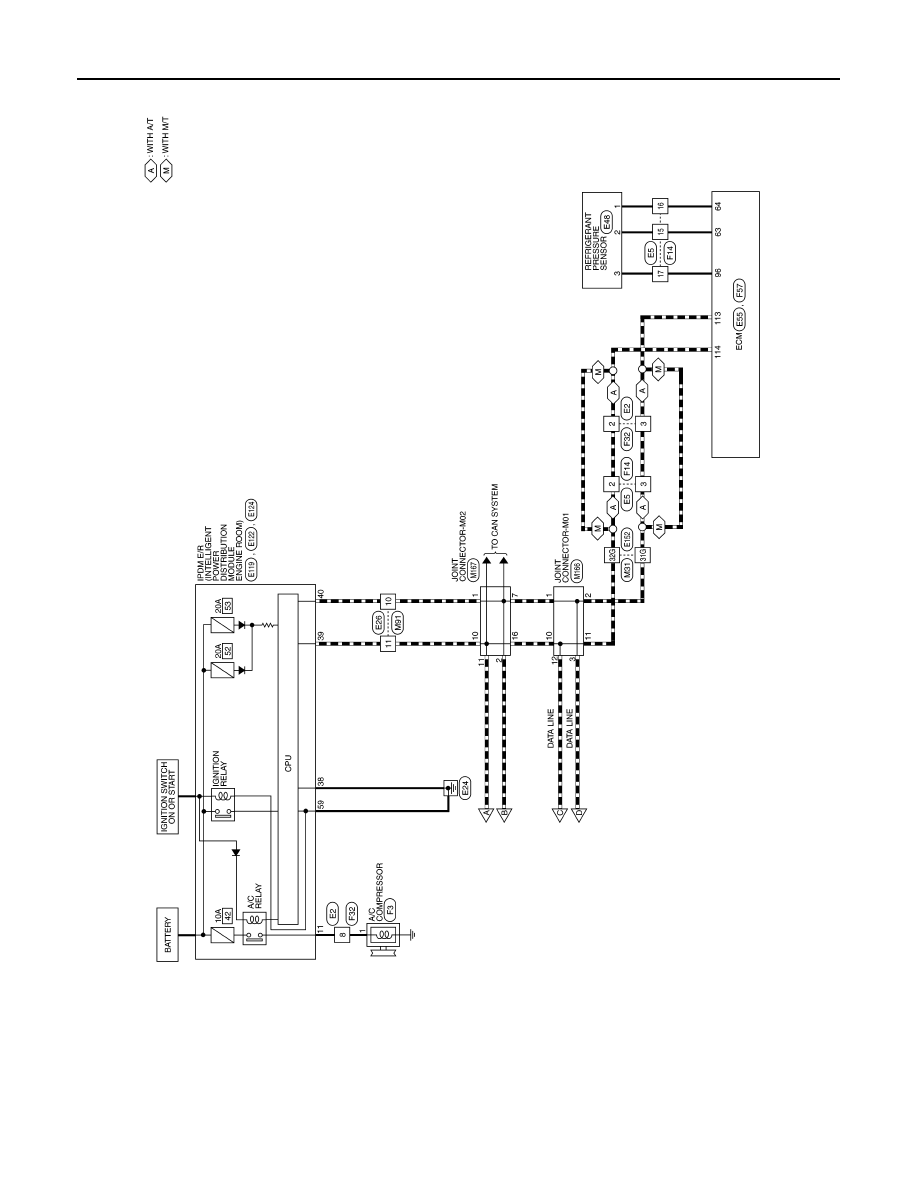

ABIWA0366GB

AIR CONDITIONER CONTROL

HAC-65

< WIRING DIAGRAM >

[AUTOMATIC AIR CONDITIONER]

C

D

E

F

G

H

J

K

L

M

A

B

HAC

N

O

P

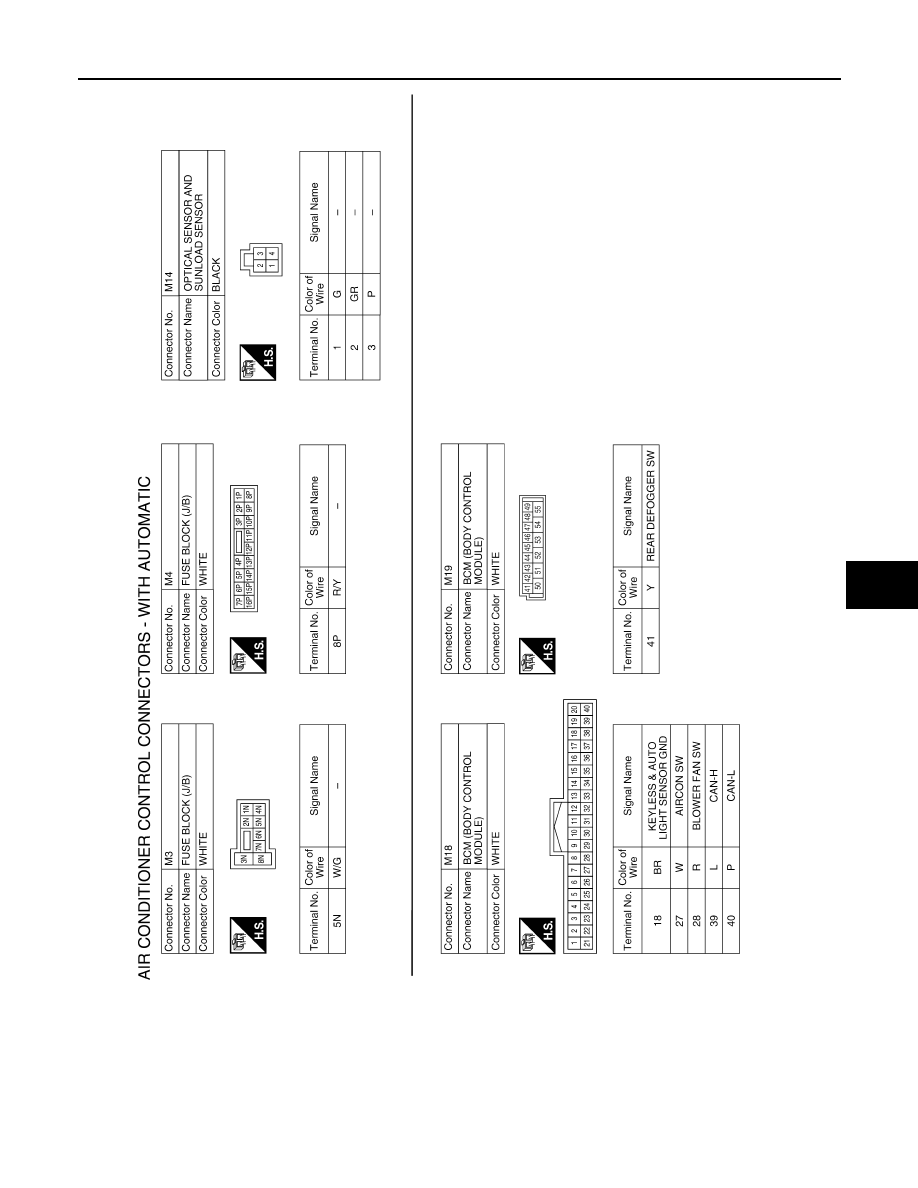

ABIIA1029GB
