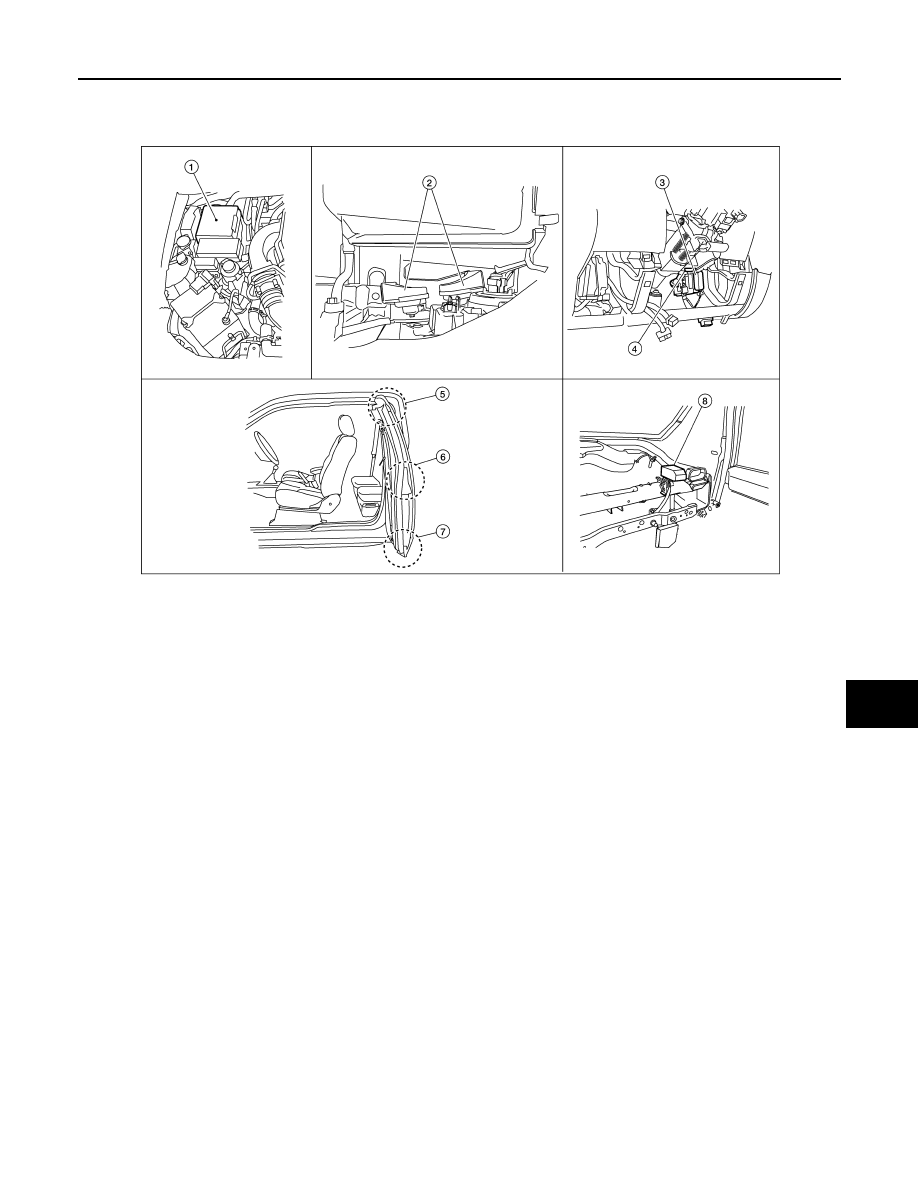

DLK-14 < SYSTEM DESCRIPTION > DOOR LOCK FUNCTION DOOR LOCK AND UNLOCK SWITCH : Component Parts Location - Crew Cab INFOID:0000000009478864 DOOR LOCK AND UNLOCK SWITCH : Component Description INFOID:0000000009478865 REMOTE KEYLESS ENTRY INFOID:0000000009478866 ALKIA1384ZZ 1. BCM M18, M19, M20 2. Key switch M27 3. Front door lock assembly LH (key cyl- 4. Main power window and door lock/un- 5. Front door switch 6. Rear door switch 7. Rear door lock actuator Item Function BCM Controls the door lock function and room lamp function. Door lock and unlock switch Transmits lock or unlock signal to BCM. Door lock actuator Receives lock/unlock signal from BCM and locks/unlocks each door. Door switch Transmits door open/close condition to BCM. ALKIA1171GB |
