AV

U111A REAR CAMERA IMAGE SIGNAL CIRCUIT

AV-435

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION WITH BOSE]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

U111A REAR CAMERA IMAGE SIGNAL CIRCUIT

DTC Logic

INFOID:0000000010122662

Diagnosis Procedure

INFOID:0000000010122663

Regarding Wiring Diagram information, refer to

AV-394, "Wiring Diagram"

.

1.

CHECK REAR VIEW CAMERA POWER SUPPLY AND GROUND CIRCUIT CONTINUITY

1. Turn power switch OFF.

2. Disconnect around view monitor control unit and rear view camera connectors.

3. Check continuity between around view monitor control unit connector M32 and rear view camera connec-

tor D557.

4. Check continuity between around view monitor control unit connector M32 and ground.

Is inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace harness or connectors.

2.

CHECK REAR VIEW CAMERA POWER SUPPLY VOLTAGE

1. Connect around view monitor control unit and rear view camera connectors.

2. Turn power switch ON.

3. Check voltage between around view monitor control unit connector M32 and ground.

Is inspection result normal?

YES

>> GO TO 3.

NO

>> Replace around view monitor control unit. Refer to

AV-502, "Removal and Installation"

.

3.

CHECK REAR VIEW CAMERA IMAGE SIGNAL CIRCUIT CONTINUITY

1. Turn power switch OFF.

2. Disconnect around view monitor control unit and rear view camera connectors.

CONSULT Display

DTC Detection Condition

Possible Cause

REAR CAMERA IMAGE SIG-
NAL
[U111A]

Rear camera image signal circuit is open or
shorted.

Check rear camera image signal circuit between
rear camera and around view monitor control
unit.

Around view monitor control unit

Rear view camera

Continuity

Connector

Terminals

Connector

Terminals

M32

26

D557

8

Yes

25

7

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M32

26

No

Around view monitor control unit

Ground

Condition

Voltage

(Approx.)

Connector

Terminal

M32

26

CAMERA switch ON
or
Selector lever in R (re-
verse) position

6.2 V

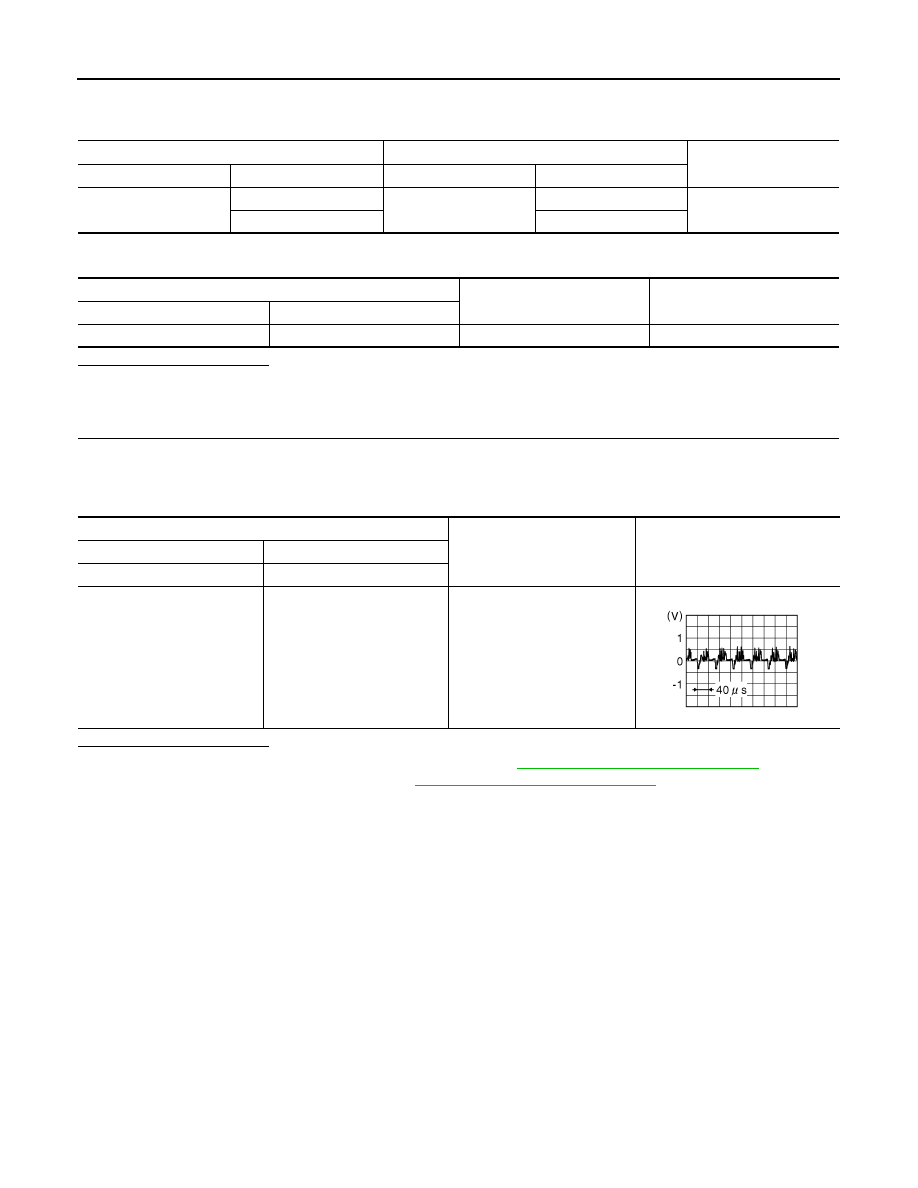

AV-436

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION WITH BOSE]

U111A REAR CAMERA IMAGE SIGNAL CIRCUIT

3. Check continuity between around view monitor control unit connector M32 and rear view camera connec-

tor D557.

4. Check continuity between around view monitor control unit connector M32 and ground.

Is inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace harness or connectors.

4.

CHECK REAR VIEW CAMERA IMAGE SIGNAL

1. Connect around view monitor control unit and rear view camera connectors.

2. Turn power switch ON.

3. Check signal between terminals of around view monitor control unit connector M32.

Is inspection result normal?

YES

>> Replace around view monitor control unit. Refer to

AV-502, "Removal and Installation"

.

NO

>> Replace rear view camera. Refer to

AV-505, "Removal and Installation"

.

Around view monitor control unit

Rear view camera

Continuity

Connector

Terminals

Connector

Terminals

M32

28

D557

5

Yes

27

1

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M32

28

No

Around view monitor control unit connector M32

Condition

Reference value

(+)

(

−)

Terminal

Terminal

28

27

CAMERA switch ON
or
Selector lever in R (reverse)
position

JSNIA0834GB

AV

U111B SIDE CAMERA RH IMAGE SIGNAL CIRCUIT

AV-437

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION WITH BOSE]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

U111B SIDE CAMERA RH IMAGE SIGNAL CIRCUIT

DTC Logic

INFOID:0000000010122664

Diagnosis Procedure

INFOID:0000000010122665

Regarding Wiring Diagram information, refer to

AV-394, "Wiring Diagram"

.

1.

CHECK SIDE CAMERA RH POWER SUPPLY AND GROUND CIRCUIT CONTINUITY

1. Turn power switch OFF.

2. Disconnect around view monitor control unit and side camera RH connectors.

3. Check continuity between around view monitor control unit connector M32 and side camera RH connector

D101.

4. Check continuity between around view monitor control unit connector M32 and ground.

Is inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace harness or connectors.

2.

CHECK SIDE CAMERA RH POWER SUPPLY VOLTAGE

1. Connect around view monitor control unit and side camera RH connectors.

2. Turn power switch ON.

3. Check voltage between around view monitor control unit connector M32 and ground.

Is inspection result normal?

YES

>> GO TO 3.

NO

>> Replace around view monitor control unit. Refer to

AV-502, "Removal and Installation"

.

3.

CHECK SIDE CAMERA RH IMAGE SIGNAL CIRCUIT CONTINUITY

1. Turn power switch OFF.

2. Disconnect around view monitor control unit and side camera RH connectors.

CONSULT Display

DTC Detection Condition

Possible Cause

SIDE CAMERA RH IMAGE
SIGNAL
[U111B]

Side camera RH image signal circuit is open or
shorted.

Check side camera RH image signal circuit be-
tween rear camera and around view monitor con-
trol unit.

Around view monitor control unit

Side camera RH

Continuity

Connector

Terminals

Connector

Terminals

M32

34

D101

1

Yes

33

2

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M32

34

No

Around view monitor control unit

Ground

Condition

Voltage

(Approx.)

Connector

Terminal

M32

34

CAMERA switch ON
or
Selector lever in R (re-
verse) position

6.2 V

AV-438

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION WITH BOSE]

U111B SIDE CAMERA RH IMAGE SIGNAL CIRCUIT

3. Check continuity between around view monitor control unit connector M32 and side camera RH connector

D101.

4. Check continuity between around view monitor control unit connector M32 and ground.

Is inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace harness or connectors.

4.

CHECK SIDE CAMERA RH IMAGE SIGNAL

1. Connect around view monitor control unit and side camera RH connectors.

2. Turn power switch ON.

3. Check signal between terminals of around view monitor control unit connector M32.

Is inspection result normal?

YES

>> Replace around view monitor control unit. Refer to

AV-502, "Removal and Installation"

.

NO

>> Replace side camera RH. Refer to

AV-504, "Removal and Installation"

.

Around view monitor control unit

Side camera RH

Continuity

Connector

Terminals

Connector

Terminals

M32

36

D101

3

Yes

35

4

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M32

36

No

Around view monitor control unit connector M32

Condition

Reference value

(+)

(

−)

Terminal

Terminal

36

35

CAMERA switch ON
or
Selector lever in R (reverse)
position

JSNIA0834GB
