Nissan Primera P11. Manual - part 535

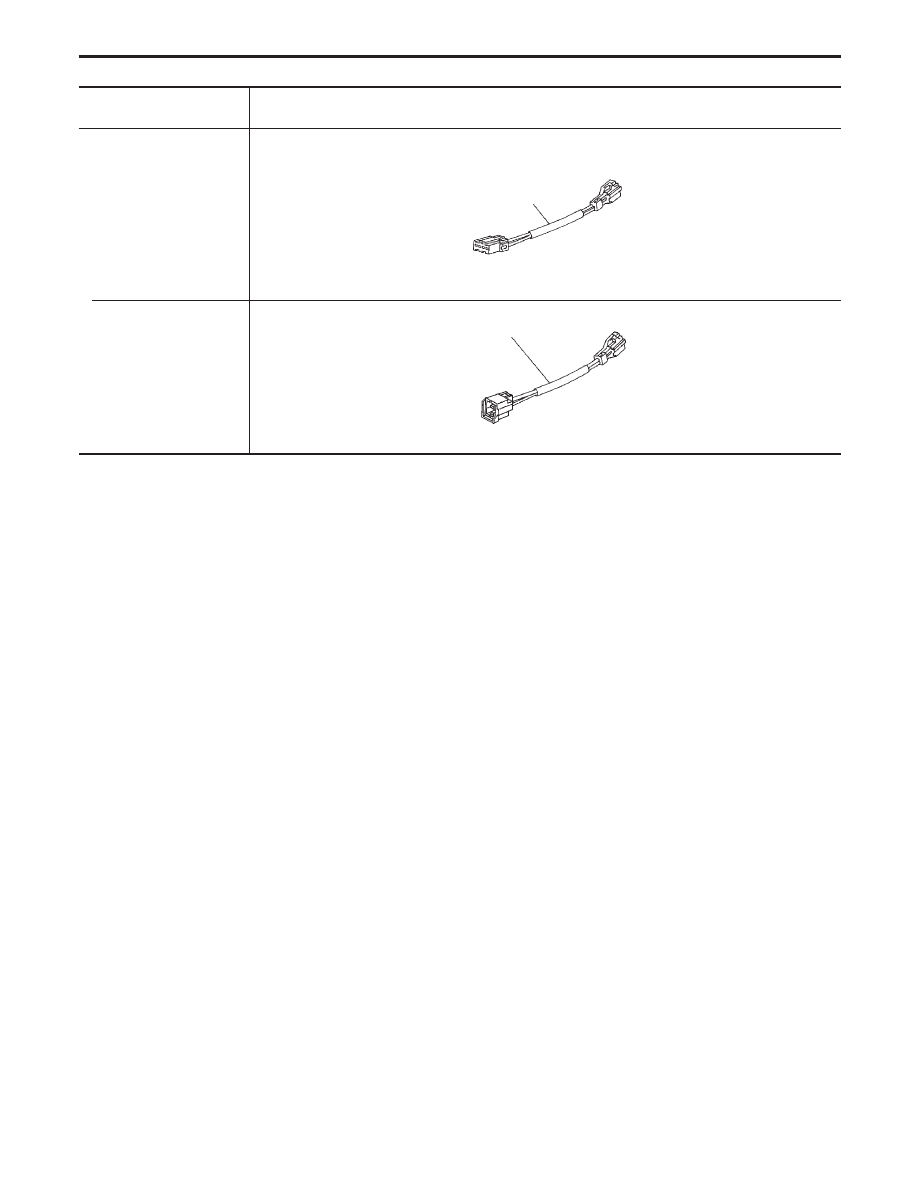

Tool number
Tool name

Description

KV99108200
Deployment tool adapter
for front seat belt pre-
tensioner

NT796

For front seat belt

-

pre-tensioner

KV99108300
Deployment tool adapt-
ers for Passenger and
built-in type side air bag
modules

NT744

For passenger airbag module
and side airbag

*: Special tool or commercial equivalent

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Special Service Tools (Cont’d)

RS-9

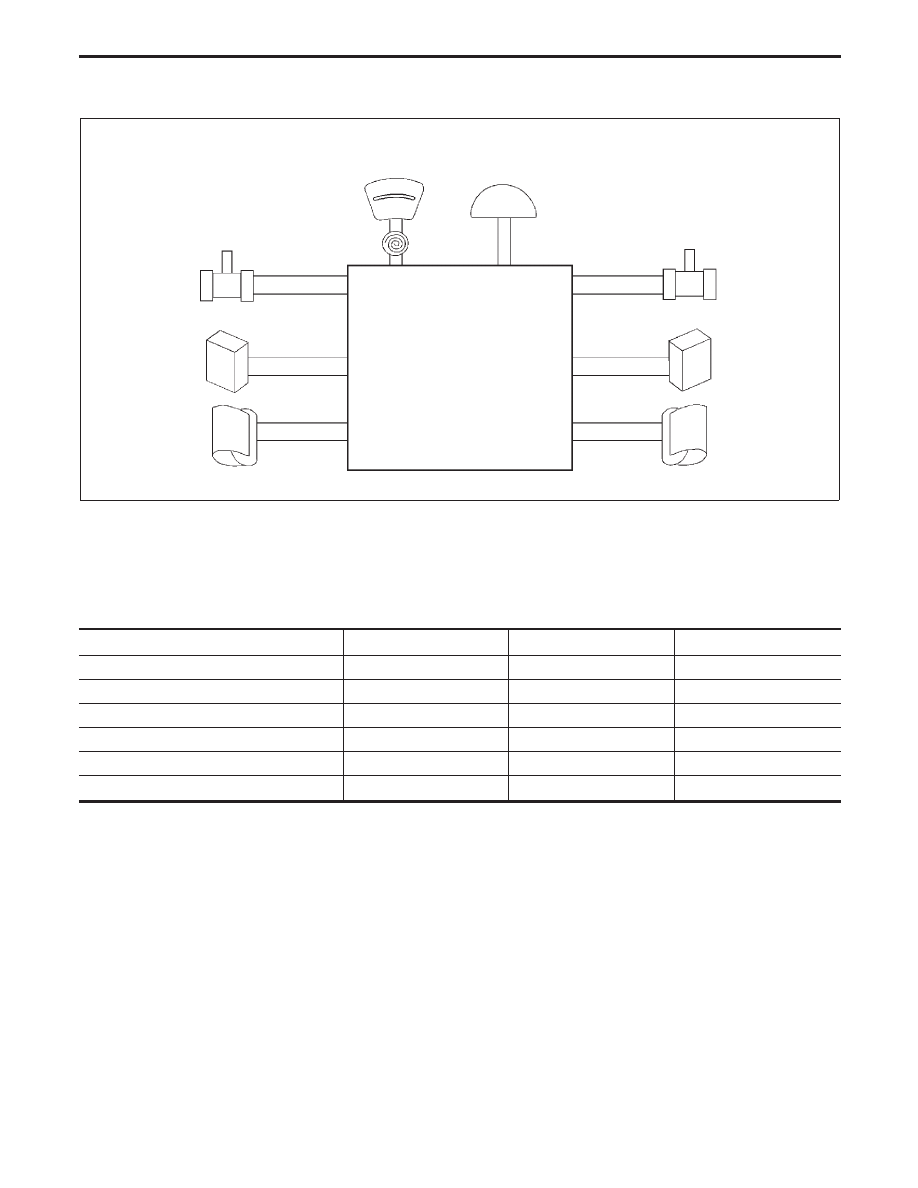

Description

The air bag deploys if the diagnosis sensor unit activates while the ignition switch is in “ON” or “START”
position.
The collision modes for which supplemental restraint systems are activated are different among the SRS
systems. For example, the driver’s air bag module and passenger’s air bag module are activated in a fron-
tal collision but not in a side collision.
SRS configurations which are activated for some collision modes are as follows;

SRS configuration

Frontal collision

Left side collision

Right side collision

Driver’s air bag module

q

—

—

Passenger’s air bag module

q

—

—

Seat belt pre-tensioner (Driver’s side)

q

—

—

Seat belt pre-tensioner (Passenger’s side)

q

—

—

Side air bag module (LH)

—

q

—

Side air bag module (RH)

—

—

q

SRS585

Seat belt pre-tensioner
(Driver’s side)

Satellite sensor (LH)
(G sensor for side
air bag LH)

Diagnosis sensor unit

●

Auxiliary power source (condenser)

●

Drive circuit

●

CPU

●

G sensor
(for driver’s and passenger’s air bags,
seat belt pre-tensioner)

●

Safing sensor
(for driver’s and passenger’s air bags,
seat belt pre-tensioner)

●

Safing sensor
(for side air bag)

Side air bag module (LH)
(Built-in type)

Side air bag module
(RH) (Built-in type)

Satellite sensor (RH)
(G sensor for side air bag
RH)

Driver’s air bag
module

Passenger’s air bag
module

Seat belt pre-tensioner
(passenger’s side)

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-10

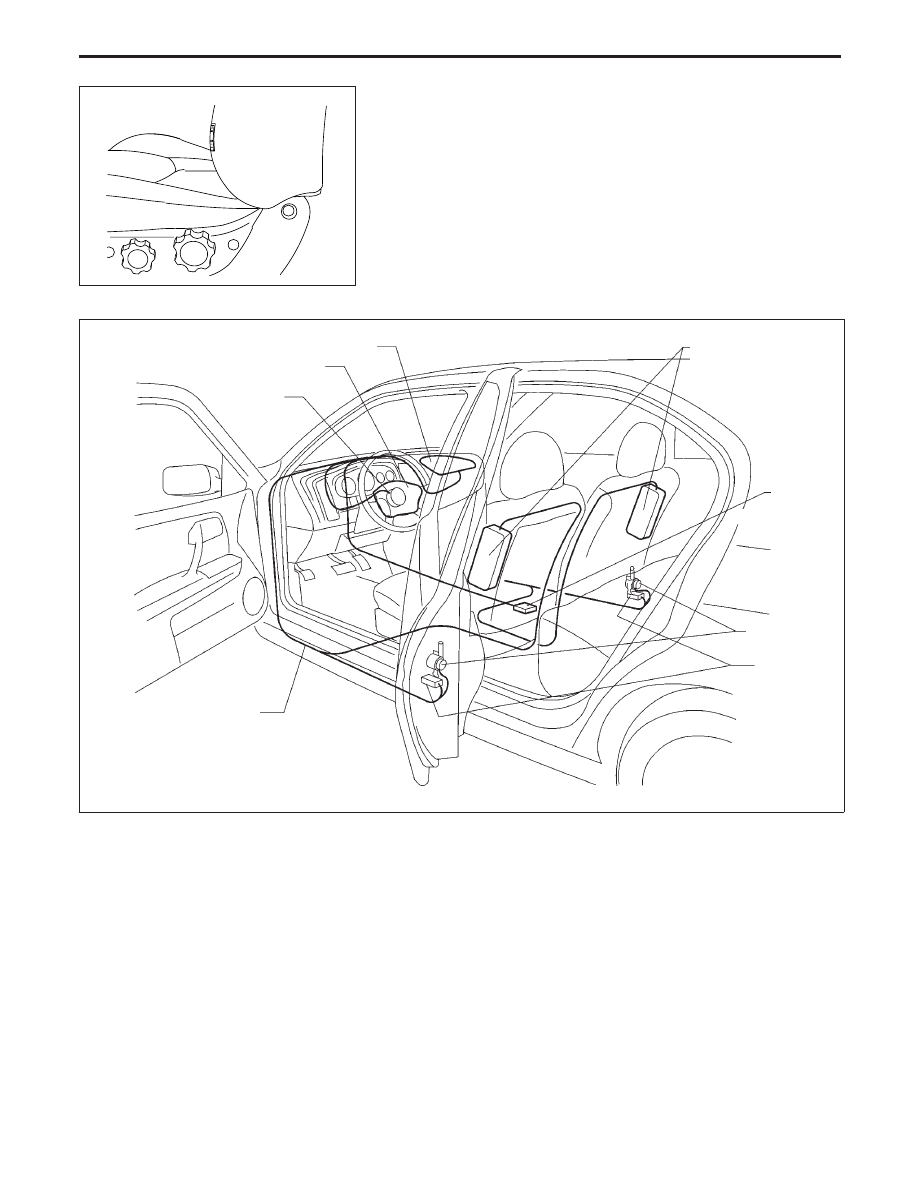

Built-in Type Side Air Bag

Front side air bag is built-in type.
The front seat back with built-in type side air bag has the labels
as shown on the left figure.

SRS Component Parts Location

NRS059

.

Front seat back with front side air bag
(Built-in type)

NRS125

Passenger’s air bag module

Driver’s air bag module

Satellite sensors

Spiral cable

Wiring harness

.

Seat belt preten-
sioner retractors

.

Diagnosis
sensor unit

.

Side air bag modules
(Built-in type)

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-11

Maintenance Items

CAUTION:

Do not use electrical test equipment to check SRS circuit.
1. Check operation of “AIR BAG” warning lamp.

After turning ignition key to “ON” position, the “AIR BAG”
warning lamp illuminates. The “AIR BAG” warning lamp will
go off after about 7 seconds if no malfunction is detected.
If any of the following warning lamp conditions occur, imme-
diately check the air bag system. Refer to “SRS-Operation
Check” for details. (RS-37)

●

The “AIR BAG” warning lamp does not come on when the
ignition switch is turned “ON”.

●

The “AIR BAG” warning lamp does not go off about 7 sec-
onds after the ignition switch is turned “ON”.

●

The “AIR BAG” warning lamp blinks about 7 seconds after
the ignition switch is turned “ON”.

2. Visually check SRS components.
(1) Diagnosis sensor unit

●

Check diagnosis sensor unit and bracket for dents, cracks or
deformities.

●

Check connectors for damage, and terminals for deformities.

(2) Air bag module and steering wheel

●

Remove air bag module from steering wheel, instrument
panel or seat back. Check harness cover and connectors for
damage, terminals for deformities, and harness for binding.

●

Install driver’s air bag module to steering wheel to check fit
or alignment with the wheel.

●

Check steering wheel for excessive free play.

●

Install passenger’s air bag module to instrument panel to
check fit or alignment with the instrument panel.

●

Install side air bag module to seatback to check fit and align-
ment with the seat.

(3) Spiral cable

●

Check spiral cable for dents, cracks, or deformities.

●

Check connectors and protective tape for damage.

●

Check steering wheel for noise, binding or heavy operation.

(4) Main harness, body harness and air bag harness

●

Check connectors for poor connections, damage, and termi-
nals for deformities.

●

Check harnesses for binding, chafing or cuts.

(5) Seat belt pre-tensioner

●

Check harness cover and connectors for damage, terminals
for deformities, and harness for binding.

●

Check belts for damage and anchors for loose mounting.

●

Check retractor for smooth operation.

●

Perform self-diagnosis for seat belt pre-tensioner using “AIR
BAG” warning lamp or CONSULT-II. Refer to “SRS Operation
Check” for details. (RS-37)

(6) Side airbag (Satellite) sensor

●

Check Side airbag (Satellite) sensor (including bracket por-
tion) for dents, cracks or deformities.

●

Check connectors for damage, and terminals for deformities.

SRS797-A

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-12
