THEFT WARNING SYSTEM

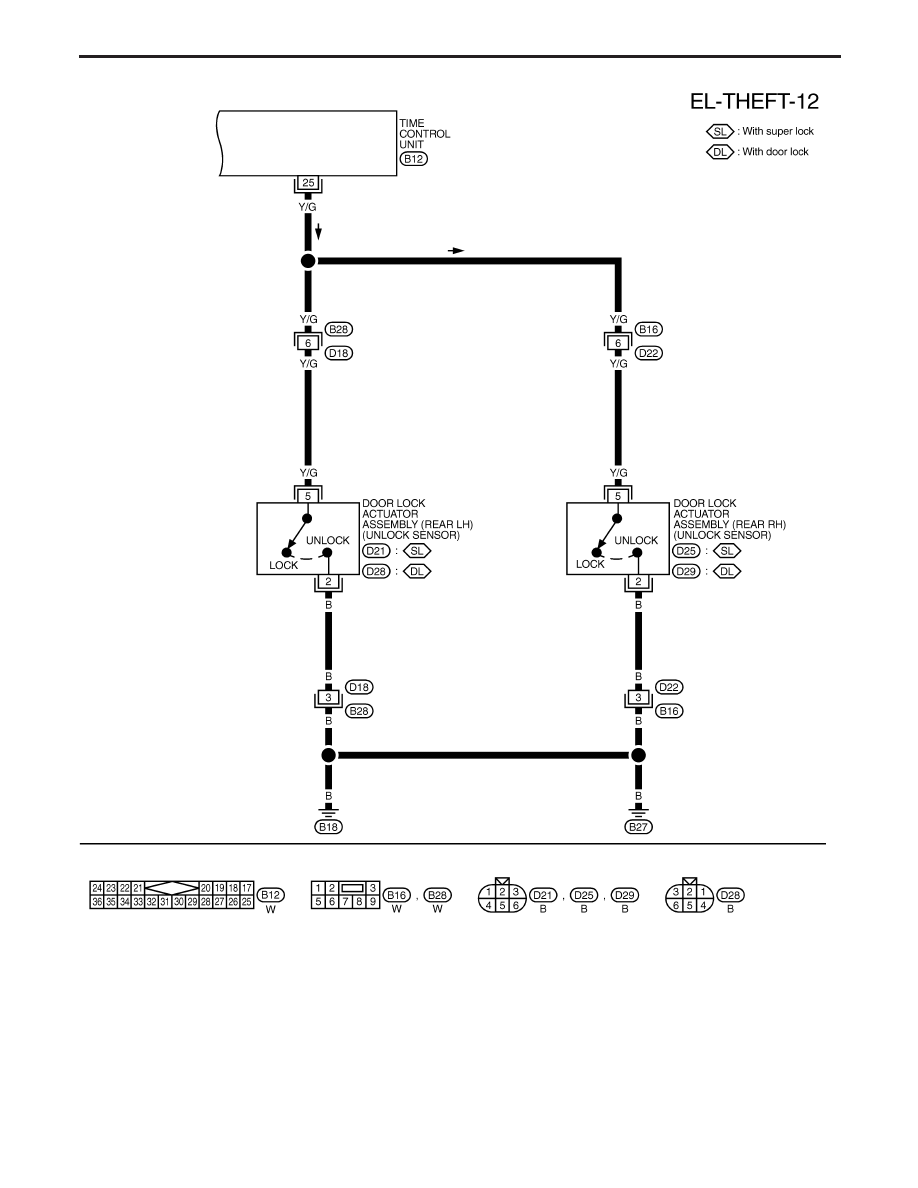

Wiring Diagram — THEFT — (Cont’d)

EL-327

Trouble Diagnoses

Alarm Trigger Feedback

To verify the last three triggers that activated the theft warning system, the Time Control Unit (TCU) can be
switched into Diagnostic Mode (see page EL-309 how to enter Diagnostic Mode).
Approximately 2 seconds after the TCU has finished flashing the hazard lamp to confirm that the Diagnos-
tic Mode has been successfully entered, the TCU will generate a short beep indicating the trigger that will
be displayed. A single beep means the most recent trigger, three beeps means the oldest trigger. Following
each beep or group of beeps, the hazard lamp will flash to indicate the alarm trigger.

Source of Alarm Trigger

Number (of flashes)

Driver’s door lock status switch

1

Passenger door lock status switch

2

Rear door lock status switch

3

Ignition line

4

Driver’s door open switch

5

Other door open switch

6

Trunk or back door open switch

8

Hood switch

9

Ultra sonic sensors

10

Smash sensor (Wagon vehicles)

11

In case there have been no alarm triggers, there will be no indicator flashes between the audible signals.
After completing the alarm trigger feedback, the TCU will enter Diagnostic Mode as described on page
EL-309.
Before continuing trouble diagnoses on the next page, perform the checks as mentioned in the table on page
EL-310.

THEFT WARNING SYSTEM

EL-328

PRELIMINARY CHECK

The system operation is canceled by turning the ignition switch to “ON” at any step between START and
ARMED in the following flow chart.

System phase

START

Note: Before starting operation check, open front windows.

왘

DISARMED

Turn ignition switch “OFF” and remove the ignition key.
“SECURITY” indicator lamp will blink every 2.6 seconds.
(NATS)

OK

왘

NG

Refer to
NATS trouble
diagnosis.

Close all doors, hood and trunk lid.

Press the ultrasonic cancel switch. The “SECURITY” indicator
lamp will go on for approximately 6 seconds.

OK

왘

NG

SYMPTOM 1

PRE-ARMED

Lock doors using key or multi-remote controller.

ARMED

For about 30 seconds, “SECURITY” indicator lamp will blink
intermittently.

OK

왘

NG

SYMPTOM 2

Disarm the system by unlocking the vehicle using the remote
controller. Arm the system again without excluding the ultra-
sonic sensors.

ALARM

Unlock any door without multi-remote controller, activate the
ultra sonic sensors by inserting an object into the vehicle’s
interior, or open hood or trunk.
.......................................................................................................
Alarm (horn and hazard lamp) will operate.

OK

왘

NG

SYMPTOM 3

왘

NG

SYMPTOM 4

왘

DISARMED

Unlock the vehicle using the multi-remote controller or insert
the key in the ignition and switch it to ON.
Alarm (horn and hazard lamp) will stop.

OK

왘

NG

SYMPTOM 5

System is OK.

After performing preliminary check, go to symptom chart on next page.

왔

왔

왔

왔

왔

왔

왔

왔

왔

왔

왔

왔

왔

THEFT WARNING SYSTEM

Trouble Diagnoses (Cont’d)

EL-329

Before starting trouble diagnoses below, perform preliminary check, EL-329.
Symptom numbers in the symptom chart correspond with those of Preliminary check.

SYMPTOM CHART

Procedure

—

Power supply

and ground

circuit check

Diagnostic procedure

—

—

REFERENCE PAGE

EL-329

EL-331

EL-331

EL-332

EL-336

EL-337

EL-338

EL-339

EL-340

EL-341

EL-296

EL-342

SYMPTOM

Preliminary

c

heck

Power

supply

circuit

check

Ground

circuit

check

Diagnostic

Procedure

1

(Door

,

hood

and

trunk

room

lamp

switch

check)

Diagnostic

Procedure

2

(Security

indicator

lamp

check)

Diagnostic

Procedure

3

(Door

unlock

sensor

check)

Diagnostic

Procedure

4

(Door

key

c

ylinder

switch

c

heck)

Diagnostic

Procedures

5

(Smash

sensor

check)

Diagnostic

Procedure

6

(Theft

warning

horn

a

larm

check)

Diagnostic

procedure

7

(Hazard

lamp

alarm

c

heck)

Check

“MUL

TI-REMOTE

CONTROL

”

system.

Check

“NA

TS

(Nissan

Anti-Theft

system)

”.

1

Security indicator does not turn “ON”
or blinking.

X

X

X

X

2

Theft

warning

system

c

annot

be

set

b

y...

All items

X

X

X

X

X

Door out side key

X

X

X

X

Multi-remote control

X

X

X

X

3

*1

Theft

warning

system

d

oes

not

alarm

w

hen...

Any door is opened.

X

X

X

X

Any door is unlocked with-
out using key or multi-re-
mote controller

X

X

X

X

Glass breakage is deteted
(Wagon)

X

X

X

X

4

Theft

warning

alarm

does

not

activate.

All function

X

X

X

X

X

Horn alarm

X

X

X

X

Hazard lamp

X

X

X

X

5

Theft

warning

system

c

annot

be

canceled

by

...

Turning the ignition ON *2

X

X

X

X

Multi-remote controller

X

X

X

X

X: Applicable
*1: Make sure the system is in the armed phase.
*2: Make sure the key is NATS registered.
