Nissan Primera P11. Manual - part 347

YEL906C

POWER DOOR LOCK

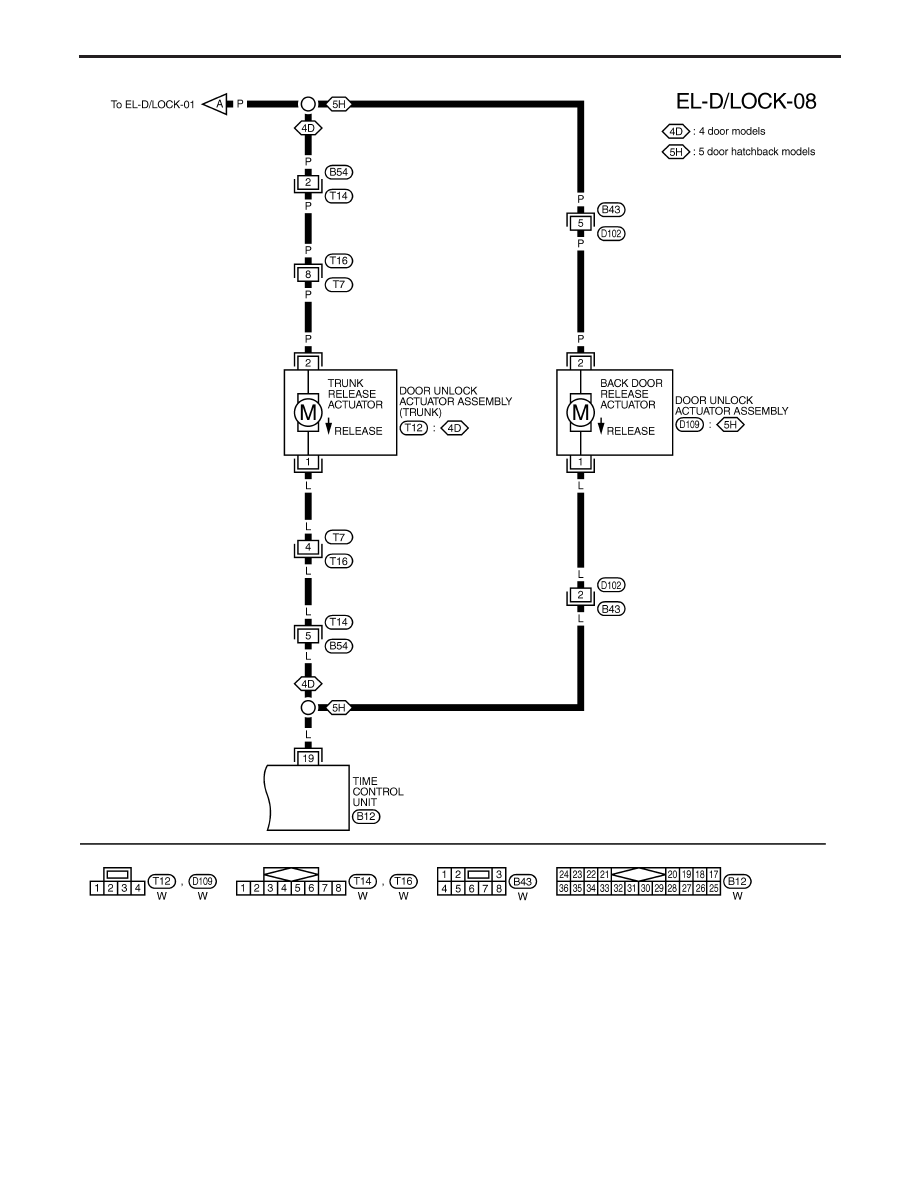

Wiring Diagram — D/LOCK — (Cont’d)

EL-255

Trouble Diagnoses

PRELIMINARY CHECK

CHECK-IN

Open all windows and remove

key from ignition key cylinder.

Does power door lock operate

properly?

Yes

왘

No (All doors)

Power door lock does not operate by using;

— any switch.

......................................................................

— driver side lock knob switch and/or key

cylinder.

......................................................................

— passenger side lock knob switch and/or

key cylinder.

★

왘

SYMPTOM 1

왘

SYMPTOM 2

왘

SYMPTOM 3

No (Specific door)

SYMPTOM 4

Insert key to ignition key

cylinder, open any door and

lock the door using driver side

knob lock switch.

Does key reminder system

operate properly?

Yes

왘

No

SYMPTOM 5

INSPECTION END

After performing preliminary check, go to symptom chart on the next page.

★

When one or more doors are opened, with lock knob on passenger door setting to LOCK, will lock pas-
senger door only. (Power door lock system will not operate.)

왔

왔

왔

왔

왔

POWER DOOR LOCK

EL-256

Before starting trouble diagnoses below, perform preliminary check, EL-256.
Symptom numbers in the symptom chart correspond with those of Preliminary check.

SYMPTOM CHART

REFERENCE PAGE

EL-258

EL-259

EL-260

EL-261

EL-262

EL-263

SYMPTOM

Power

supply

and

ground

circuit

check

Procedure

1

(Door

unlock

sensor

check)

Procedure

2

(Door

key

cylinder

switch

check)

Procedure

3

(Door

lock

actuator

check)

Procedure

4

(Door

switch

check)

Procedure

5

(Key

switch

check)

1

Power door lock does not operate
using any switch.

X

X

2

Power door lock does not operate
with lock/unlock switch.

X

3

Power door lock does not operate
with door key cylinder switch.

X

4

Specific door lock acutator does
not operate.

X

5

*Key reminder system does not
operate.

X

X

X: Applicable
*: Make sure the power door lock and key reminder system operate properly.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-257

POWER SUPPLY AND GROUND CIRCUIT CHECK

Main power supply circuit check

Terminals

Ignition switch position

䊝

䊞

LOCK

ACC

ON

쑗

9

Ground

Battery
voltage

Battery
voltage

Battery
voltage

Ground circuit check

Terminals

Continuity

쑗

16

- Ground

Yes

YEL445B

Time control
unit connector

YEL431B

Time control unit connector

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-258
