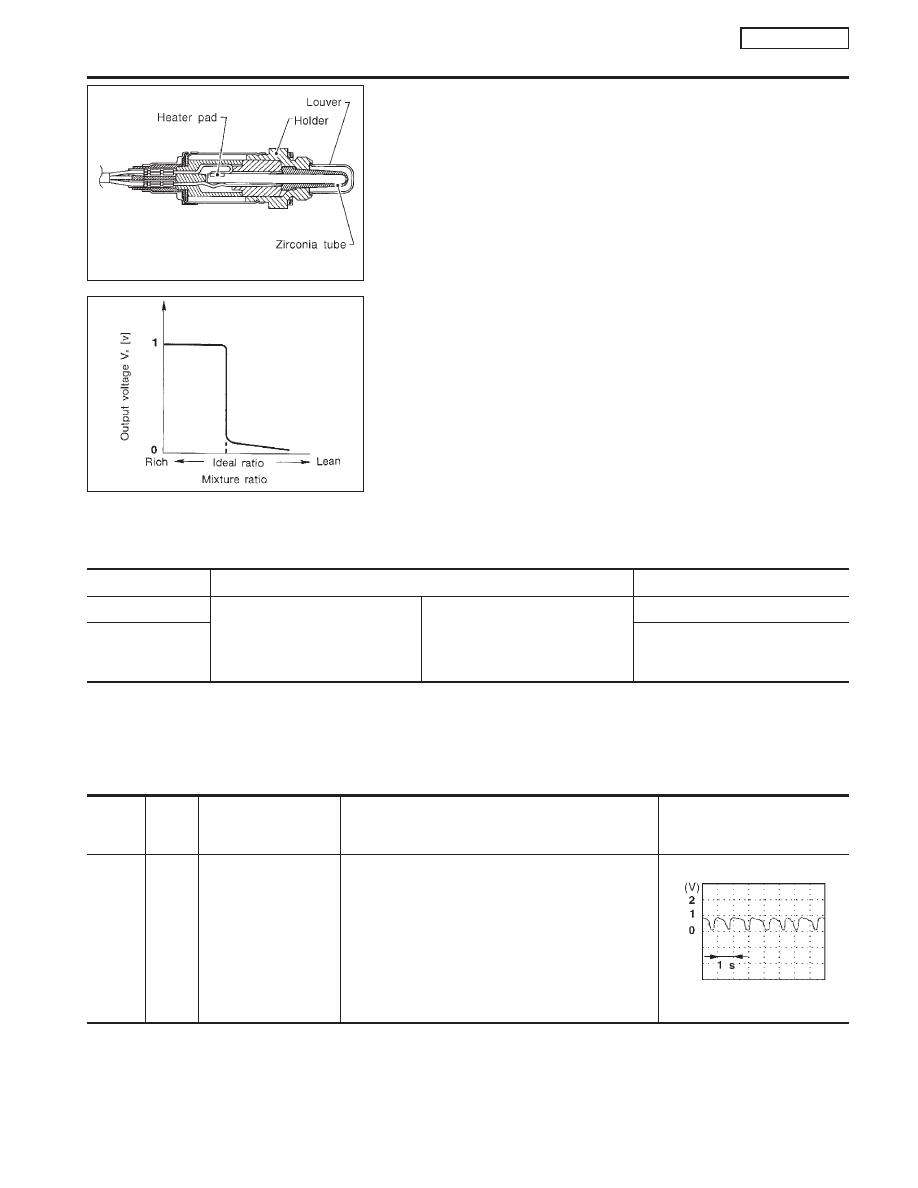

Component Description

NLEC0111

The heated oxygen sensor 1 (front) is placed into the exhaust
manifold. It detects the amount of oxygen in the exhaust gas com-
pared to the outside air. The heated oxygen sensor 1 (front) has a
closed-end tube made of ceramic zirconia. The zirconia generates
voltage from approximately 1V in richer conditions to 0V in leaner
conditions. The heated oxygen sensor 1 (front) signal is sent to the
ECM. The ECM adjusts the injection pulse duration to achieve the
ideal air-fuel ratio. The ideal air-fuel ratio occurs near the radical
change from 1V to 0V.

CONSULT-II Reference Value in Data Monitor
Mode

NLEC0112

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S1 (B1)

I

Engine: After warming up

Maintaining engine speed at 2,000
rpm

0 - 0.3V

+,

Approx. 0.6 - 1.0V

HO2S1 MNTR
(B1)

LEAN

+,

RICH

Changes more than 5 times during
10 seconds.

ECM Terminals and Reference Value

NLEC0113

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

62

R

Heated oxygen sensor
1 (front)

[Engine is running]

I

After warming up to normal operating temperature
and engine speed is 2,000 rpm

0 - Approximately 1.0V

SEF008W

SEF463R

SEF288D

DTC P0132 HEATED OXYGEN SENSOR 1 (FRONT)

(RICH SHIFT MONITORING)

QG16

I

18DE

Component Description

EC-145

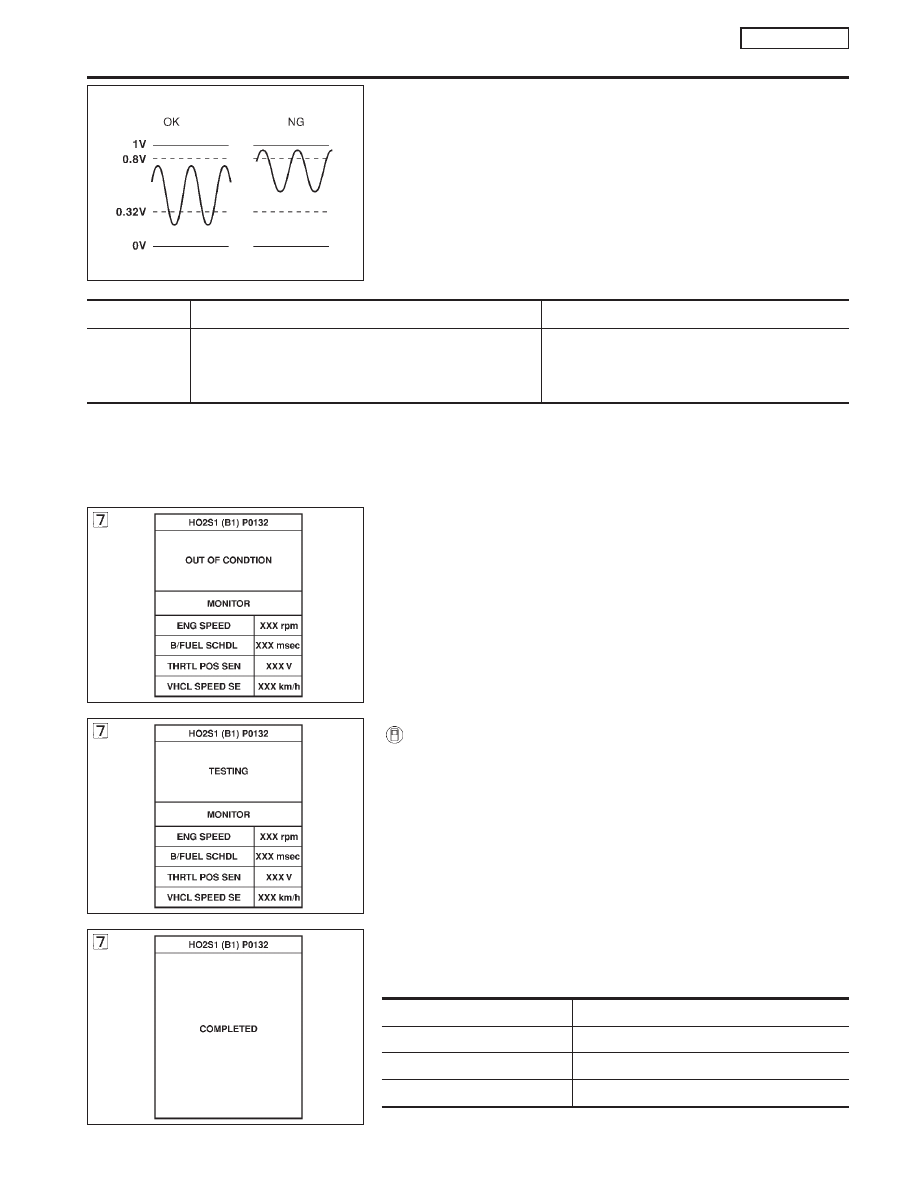

On Board Diagnosis Logic

NLEC0114

To judge the malfunction, the output from the heated oxygen sen-
sor 1 (front) is monitored to determine whether the “rich” output is
sufficiently high. The “lean” output is sufficiently low. When both the
outputs are shifting to the rich side, the malfunction will be
detected.

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0132
0132

I

The maximum and minimum voltages from the sensor
are beyond the specified voltages.

I

Heated oxygen sensor 1 (front)

I

Heated oxygen sensor 1 heater (front)

I

Fuel pressure

I

Injectors

DTC Confirmation Procedure

NLEC0115

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.
TESTING CONDITION:

I

Always perform at a temperature above −10°C (14°F).

I

Before performing the following procedure, confirm that
battery voltage is more than 11V at idle.

With CONSULT-II

1)

Start engine and warm it up to normal operating temperature.

2)

Stop engine and wait at least 9 seconds.

3)

Turn ignition switch “ON” and select “HO2S1 (B1) P0132” of
“HO2S1” in “DTC WORK SUPPORT” mode with CONSULT-II.

4)

Touch “START”.

5)

Start engine and let it idle for at least 3 minutes.

NOTE:
Never raise engine speed above 3,200 rpm after this step. If
the engine speed limit is exceeded, return to step 5.
6)

When the following conditions are met, “TESTING” will be dis-
played on the CONSULT-II screen. Maintain the conditions
continuously until “TESTING” changes to “COMPLETED”. (It
will take approximately 50 seconds or more.)

ENG SPEED

1,700 - 2,600 rpm

Vehicle speed

64 - 100 km/h (40 - 62 MPH)

B/FUEL SCHDL

3.0 - 5.2 msec

Selector lever

Suitable position

SEF299UA

SEF829Y

SEF830Y

SEF655Y

DTC P0132 HEATED OXYGEN SENSOR 1 (FRONT)

(RICH SHIFT MONITORING)

QG16

I

18DE

On Board Diagnosis Logic

EC-146

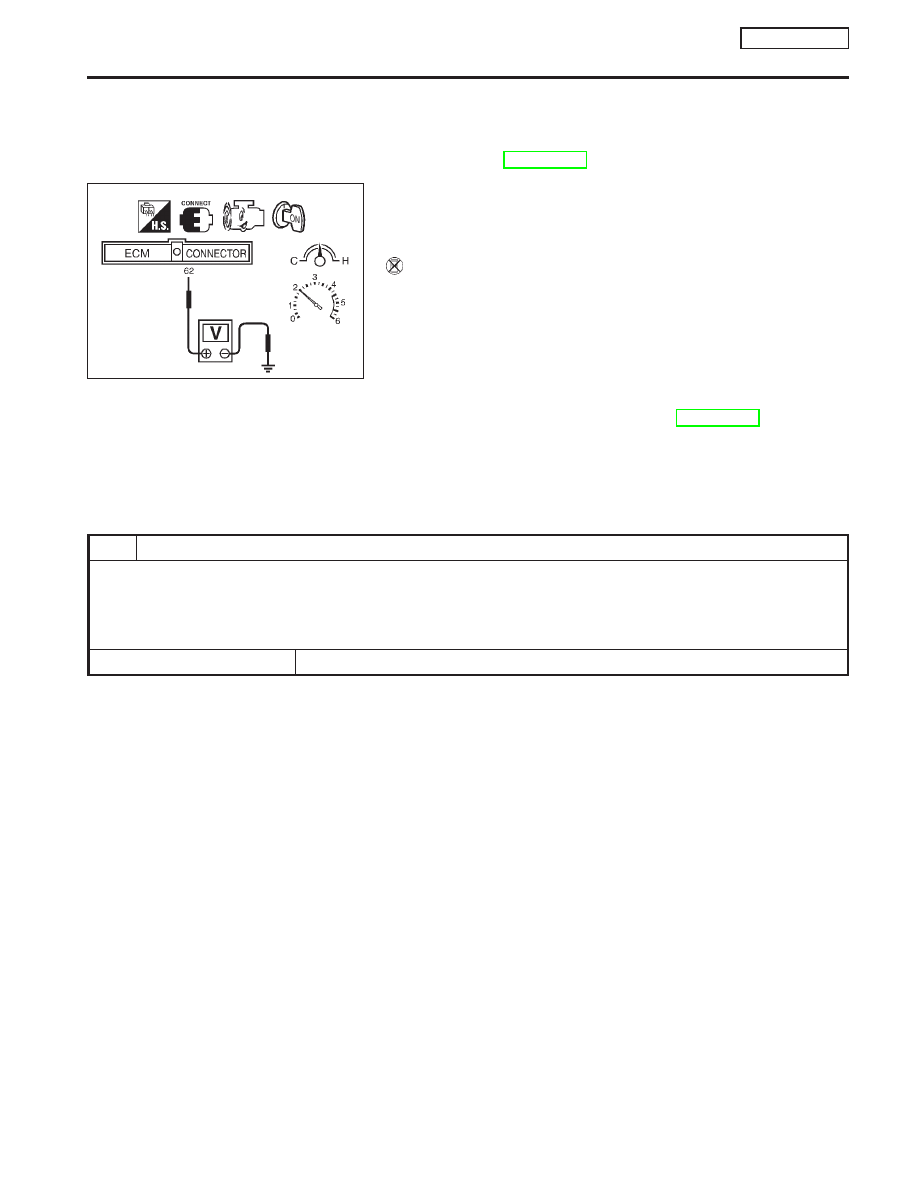

If “TESTING” is not displayed after 5 minutes, retry from
step 2.

7)

Make sure that “OK” is displayed after touching “SELF-DIAG
RESULTS”.

If

“NG”

is

displayed,

refer

to

“Diagnostic

Procedure”, EC-QG-147.

Overall Function Check

NLEC0116

Use this procedure to check the overall function of the heated oxy-
gen sensor 1 (front) circuit. During this check, a 1st trip DTC might
not be confirmed.

Without CONSULT-II

1)

Start engine and warm it up to normal operating temperature.

2)

Set voltmeter probes between ECM terminal 62 (HO2S1 sig-
nal) and engine ground.

3)

Check the following with engine speed held at 2,000 rpm con-
stant under no load.

I

The maximum voltage is below 0.8V at least one time.

I

The minimum voltage is below 0.3V at least one time.

4)

If NG, go to “Diagnostic Procedure”, EC-QG-147.

Diagnostic Procedure

NLEC0117

1

RETIGHTEN HEATED OXYGEN SENSOR 1 (FRONT)

1. Turn ignition switch “OFF”.
2. Loosen and retighten heated oxygen sensor 1 (front).

Tightening torque:

40 - 60 N

⋅

m (4.1 - 6.1 kg-m, 30 - 44 ft-lb)

©

GO TO 2.

SEF011X

DTC P0132 HEATED OXYGEN SENSOR 1 (FRONT)

(RICH SHIFT MONITORING)

QG16

I

18DE

DTC Confirmation Procedure (Cont’d)

EC-147

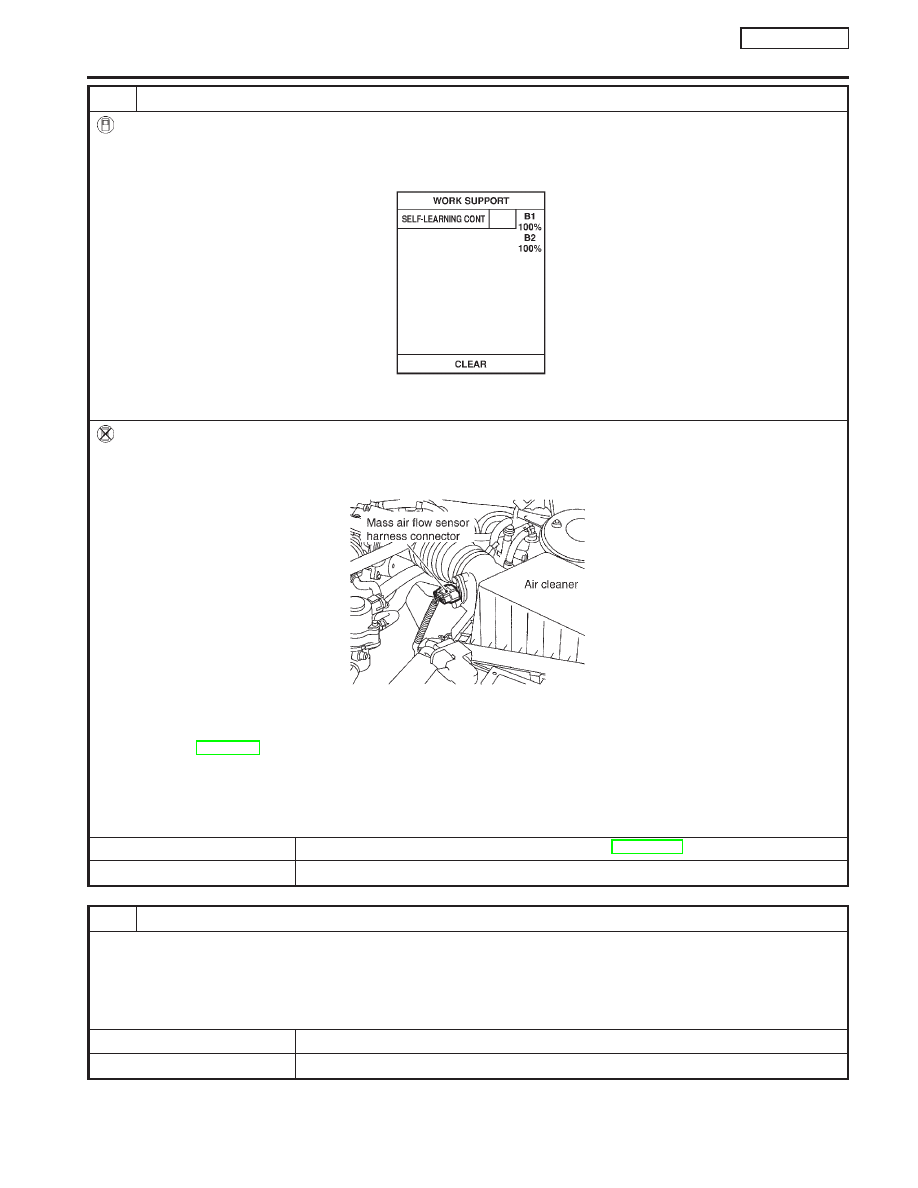

2

CLEAR THE SELF-LEARNING DATA

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “SELF-LEARNING CONT” in “WORK SUPPORT” mode with CONSULT-II.
3. Clear the self-learning control coefficient by touching “START”.

SEF652Y

4. Run engine for at least 10 minutes at idle speed.

Is the 1st trip DTC P0172 detected? Is it difficult to start engine?

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Turn ignition switch “OFF”.
3. Disconnect mass air flow sensor harness connector, and restart and run engine for at least 3 seconds at idle speed.

SEF995W

4. Stop engine and reconnect mass air flow sensor harness connector.
5. Make sure diagnostic trouble code No. 0100 is displayed in Diagnostic Test Mode II.
6. Erase the diagnostic test mode II (Self-diagnostic results) memory. Refer to “How to Erase Emission-related Diagnostic

Information”, EC-QG-44.

7. Make sure diagnostic trouble code No. 0000 is displayed in Diagnostic Test Mode II.
8. Run engine for at least 10 minutes at idle speed.

Is the 1st trip DTC 0172 detected? Is it difficult to start engine?

Yes or No

Yes

©

Perform trouble diagnosis for DTC P0172. Refer to EC-QG-215.

No

©

GO TO 3.

3

CHECK HARNESS CONNECTOR

1. Turn ignition switch “OFF”.
2. Disconnect heated oxygen sensor 1 (front) harness connector.
3. Check harness connector for water.

Water should not exit.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace harness connector.

DTC P0132 HEATED OXYGEN SENSOR 1 (FRONT)

(RICH SHIFT MONITORING)

QG16

I

18DE

Diagnostic Procedure (Cont’d)
