Circuit Diagram

NCEC0010

YEC062A

ENGINE AND EMISSION CONTROL OVERALL SYSTEM

QG16

I

18DE

Circuit Diagram

EC-17

System Diagram

NCEC0011

YEC116A

ENGINE AND EMISSION CONTROL OVERALL SYSTEM

QG16

I

18DE

System Diagram

EC-18

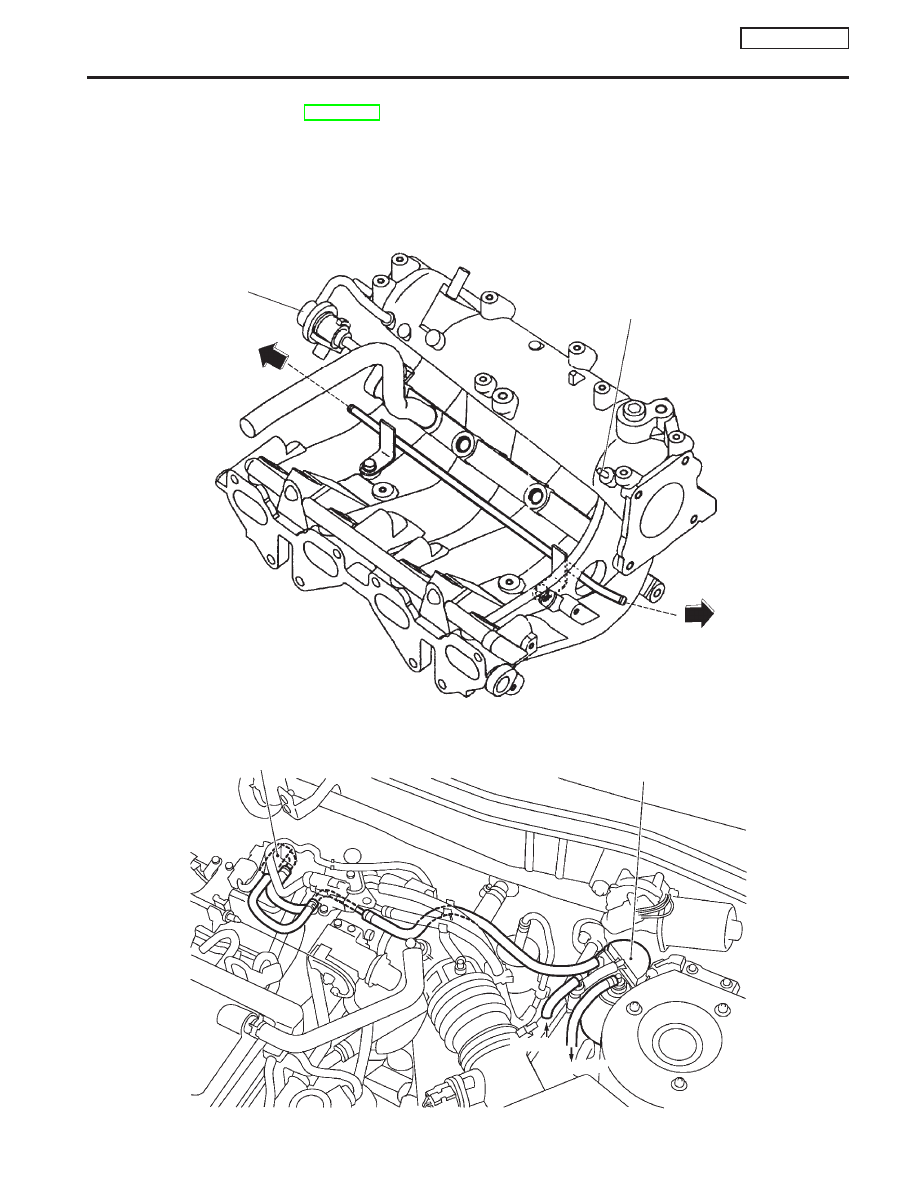

Vacuum Hose Drawing

NCEC0012

Refer to “System Diagram” on EC-QG-18 for vacuum control system.

NEF231A

Fuel pressure
regulator

EVAP canister purge
pipe (to EVAP
canister)

To air duct

To air control valve
(Power steering)

EVAP canister purge volume
control solenoid valve

EVAP canister

Air

Fuel tank

ENGINE AND EMISSION CONTROL OVERALL SYSTEM

QG16

I

18DE

Vacuum Hose Drawing

EC-19

System Chart

NCEC0013

Input (Sensor)

ECM Function

Output (Actuator)

I

Camshaft position sensor (PHASE)

I

Mass air flow sensor

I

Engine coolant temperature sensor

I

Heated oxygen sensor 1 (front)

I

Ignition switch

I

Throttle position sensor

I

PNP switch

I

Air conditioner switch

I

Knock sensor

I

EGR temperature sensor*1*3

I

Crankshaft position sensor (POS)

I

Battery voltage

I

Power steering oil pressure switch

I

Vehicle speed sensor or ABS actuator and
electric unit (control unit)

I

Intake air temperature sensor

I

Heated oxygen sensor 2 (rear)*2

I

Electrical load

I

Refrigerant pressure sensor

Fuel injection & mixture ratio control

Injectors

Electronic ignition system

Power transistor

Idle air control system

IACV-AAC valve

Valve timing control

Intake valve timing control sole-
noid valve

Fuel pump control

Fuel pump relay

Heated oxygen sensor 1 monitor & on
board diagnostic system

Malfunction indicator
(On the instrument panel)

EGR control*3

EGR volume control valve*3

Heated oxygen sensor 1, 2 heater control

Heated oxygen sensor heater

EVAP canister purge flow control

EVAP canister purge volume con-
trol solenoid valve

Cooling fan control

Cooling fan relay

Air conditioning cut control

Air conditioner relay

*1: This sensor is not used to control the engine system. They are used only for the on board diagnosis.
*2: Under normal conditions, this sensor is not for engine control operation.
*3: If so equipped

ENGINE AND EMISSION CONTROL OVERALL SYSTEM

QG16

I

18DE

System Chart

EC-20
