Nissan Primera P11. Manual - part 62

p

1

p

2

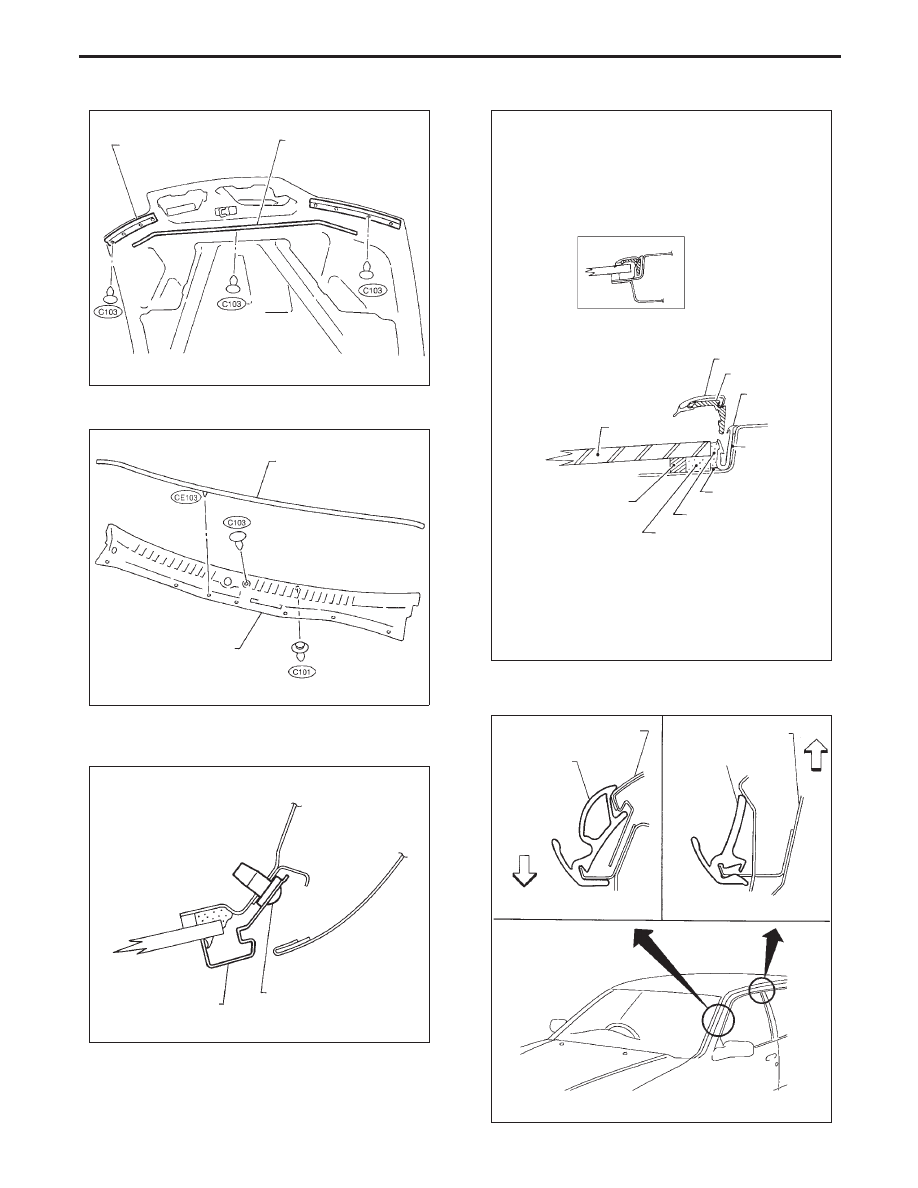

Hood front sealing rubber

p

3

p

4

Cowl top seal and cowl top grille

p

5

Windshield side molding

Mounted with screws.

p

6

Windshield upper molding

p

7

Drip weatherstrip

YBT020

Hood front sealing rubber

SEC. 650

Radiator core support
sealing rubber

YBT021

SEC. 660

Cowl top seal

Cowl top grille

YBT022

Windshield side molding

Screw

SBF342H

SEC. 720

1. Cut off sealant at glass end.
2. Clean the side on which panel was mounted.
3. Set molding fastener and apply primer to body panel, and

apply sealant to body.

Molding

Clip

Fastener

Double-faced
adhesive tape

Apply primer

Apply sealant

Sealant

Dam rubber

Glass

4. Install molding by aligning the molding mark

located on center with vehicle center.
Be sure to install tightly so that there is no gap
around the corner.

NBT058

Drip
weatherstrip

Front
pillar

Drip
weatherstrip

Body
panel

Upper

SEC. 720

Front

EXTERIOR

BT-33

p

8

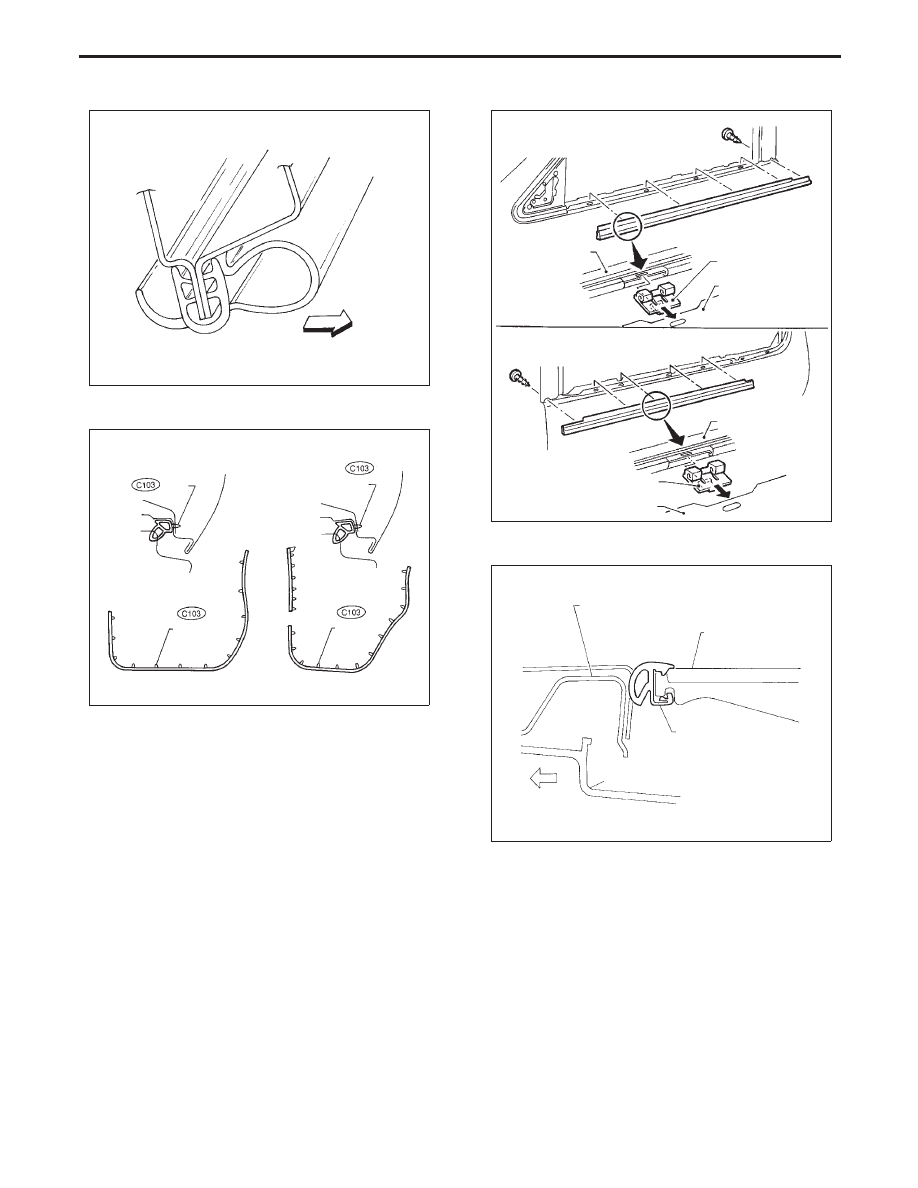

Body side welt

p

9

Door weatherstrip

p

10

Door outside molding

p

11

Sunroof lid weatherstrip

SBT043

Outside

YBT024

EC. 800

⋅

820

Clip

Clip

Clip

Clip

SBT067

Front door
SEC. 800

Screw

Clip

Door outer panel

Door outer molding

Rear door
SEC. 820

Screw

Door panel

Clip

Door outer molding

YBT025

Roof panel

Glass lid

Sunroof lid
weatherstrip

Sunroof rail
assembly

Front

SEC. 736

EXTERIOR

BT-34

p

12

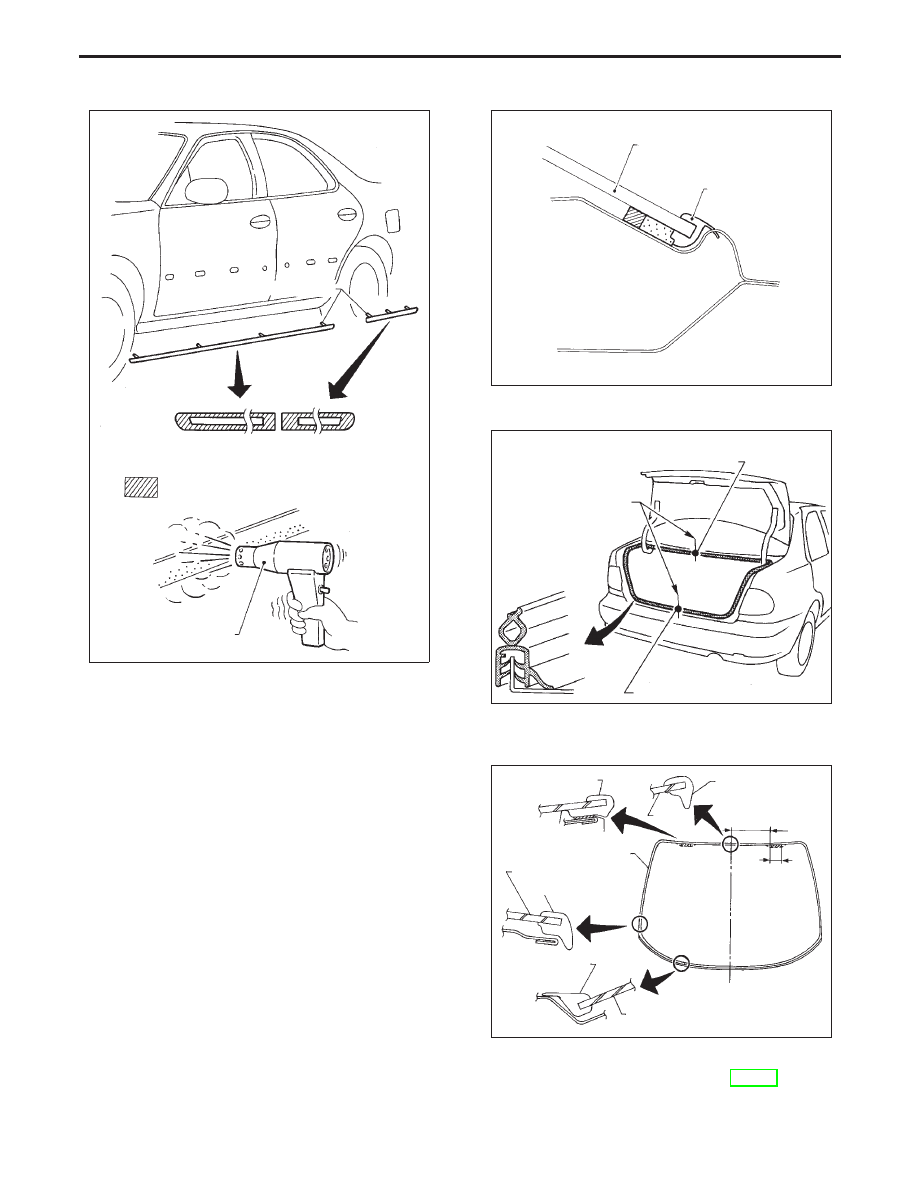

Side guard molding

●

With a vehicle coated with Hard Clear Coat,
use double-faced 3M adhesive tape Product
No. 5572 or equivalent, after priming with
3M primer Product No. N-200 or C-100 or
equivalent.

p

13

Rear window upper molding

Basically the same as windshield upper molding.
Refer to

p

6

Windshield upper molding.

p

14

Rear window lower molding

p

15

Trunk lid weatherstrip

p

16

Back door window molding

5-door hatchback

Wagon
See “Back door window”. Refer to BT-57.

YBT026

SEC. 766

Locating pins

: Double-faced adhesive tape

Heat gun

YBT027

Rear window glass

Rear window lower
molding

Removal: Remove molding by cutting around its perimeter.
Installation: Refer to “Rear window”.

SBT069

SEC. 843

Marking at vehicle center

Vehicle center

Bonding portion

YBT050

300 (11.81)

60
(2.36)

Unit: mm (in)

Glass

Back door molding

Back door molding

Glass

Back door molding

Double side adhesive tape

Glass

Back door molding

Back door molding

Glass

EXTERIOR

BT-35

p

17

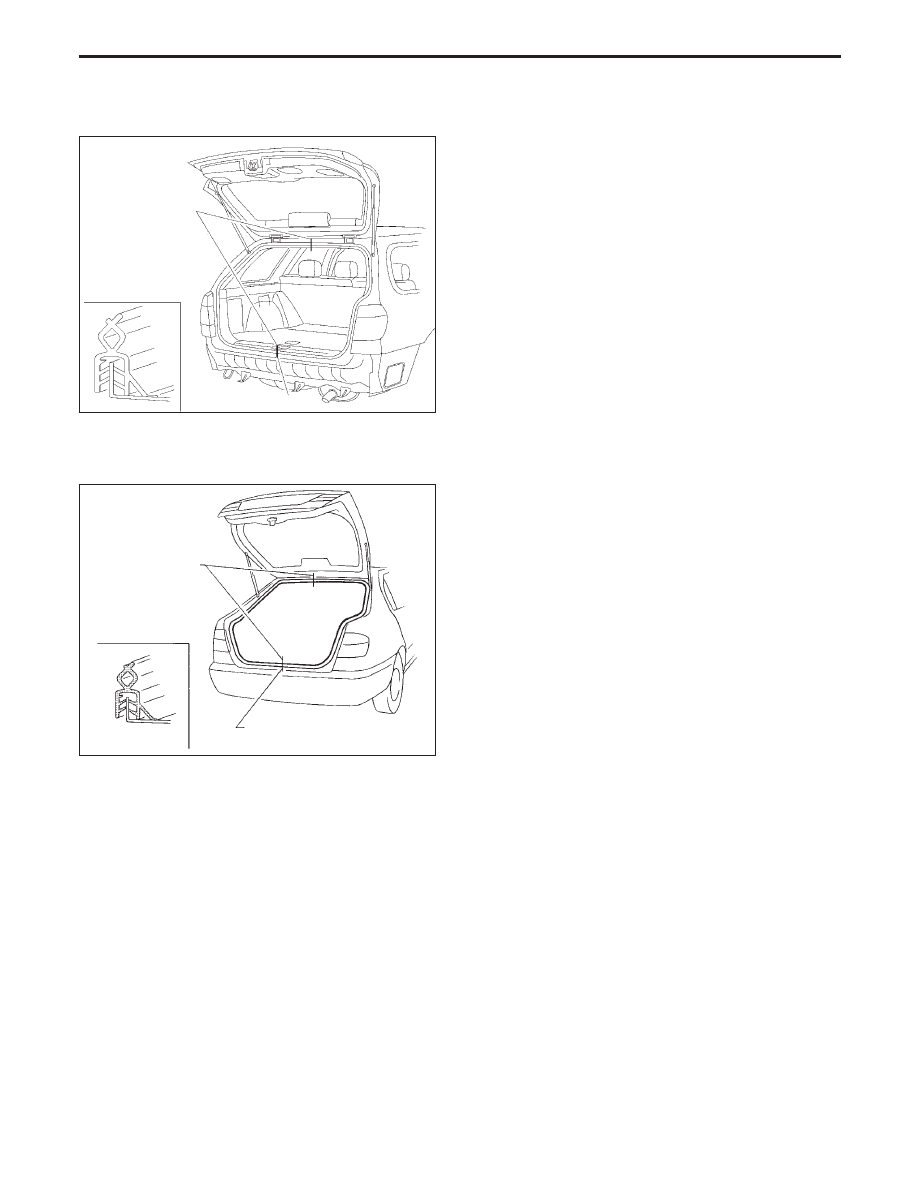

Back door weatherstrip

Wagon

5-door hatchback

NBF278

Vehicle center

Bonding point

YBT056

Vehicle center

Bonding portion

EXTERIOR

BT-36
