RFD-32

[C200]

REAR FINAL DRIVE ASSEMBLY

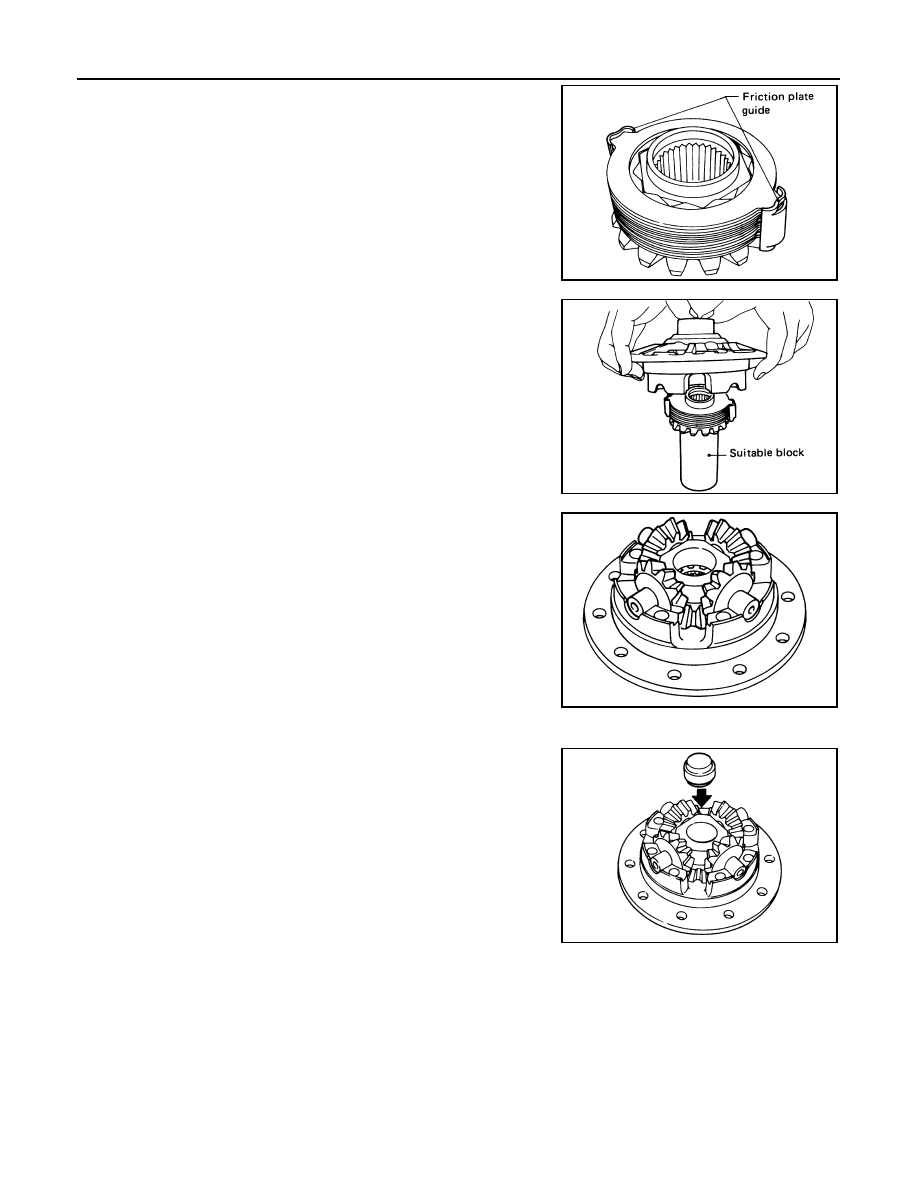

3.

Install friction plate guides.

●

Correctly align the raised portions of friction plates, and
apply LSD gear oil to inner surfaces of friction plate
guides to prevent them from falling.

4.

Install differential case B over side gear, discs, plates and fric-
tion plate guide assembly.

●

Install differential case B while supporting friction plate
guides with your middle finger inserted through oil hole
in differential case.

●

Be careful not to detach spring disc from the hexagonal
part of the side gear.

5.

Install pinion mate gears and pinion mate thrust washers on pin-
ion mate shaft, then install pinion mate shaft in differential case
B.

6.

Install side gear to pinion mate gears.

7.

Install thrust block.

●

Equipped on 2WD vehicle and 4WD without ABS only.

SPD424

SPD425

SPD426

SPD427

REAR FINAL DRIVE ASSEMBLY

RFD-33

[C200]

C

E

F

G

H

I

J

K

L

M

A

B

RFD

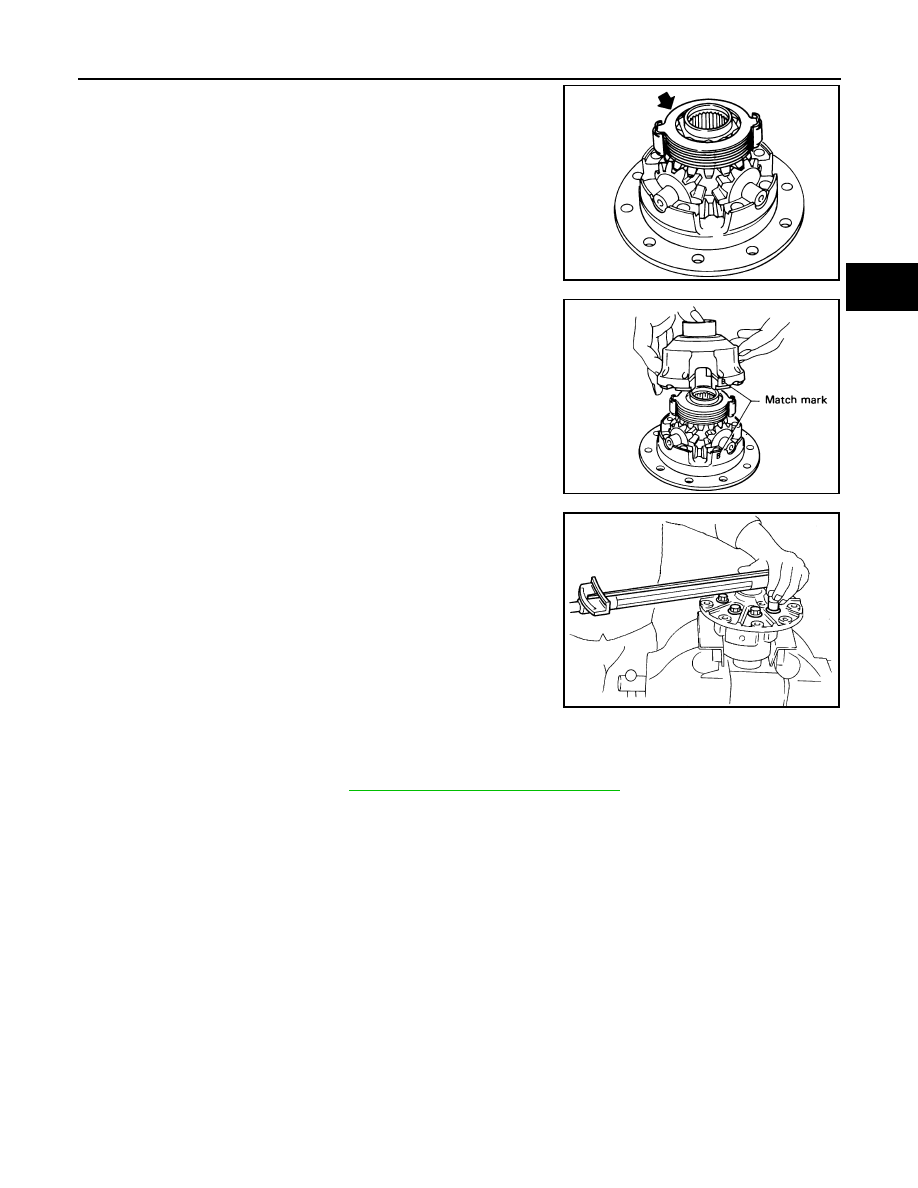

8.

Install each disc and plate.

●

Use same procedures as outlined in steps 1 through 4.

9.

Install differential case A.

●

Position differential cases A and B by correctly aligning
the matchmarks stamped on cases.

10. Tighten differential case couple bolts.

11. Place ring gear on differential case and tighten ring gear bolts.

●

Tighten bolts in a crisscross pattern.

12. Install side bearing inner race.

13. Check differential torque. Refer to

RFD-19, "Checking Differential Torque"

 .

SPD429

SPD430

Differential case couple
bolts

: 64 - 74 N·m (6.5 - 7.5 kg-m,
47 - 54 ft-lb)

Tool number

KV10112100 (BT8653-A)

Ring gear bolts

Step 1

: 53.9 - 63.7 N·m (5.5 - 6.4 kg-m,
40 - 46 ft-lb)

Step 2

: 34

° - 39° degrees rotation

SPD364A

RFD-34

[C200]

REAR FINAL DRIVE ASSEMBLY

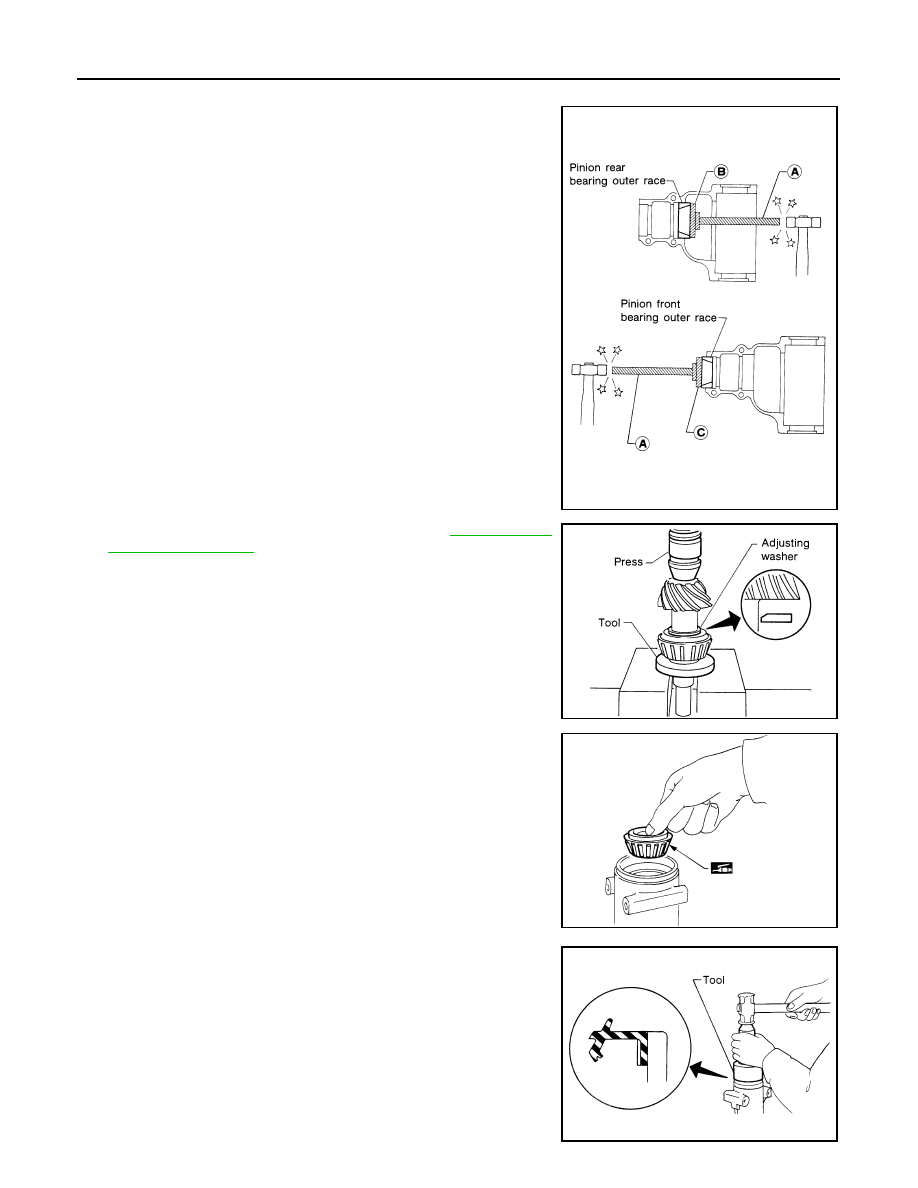

INSTALLATION OF DRIVE PINION ASSEMBLY

1.

Press-fit front and rear bearing outer races with Tools.

2.

Select pinion height adjusting washer. Refer to

RFD-25, "PIN-

ION GEAR HEIGHT"

 .

3.

Install pinion height adjusting washer in drive pinion, and press-
fit rear bearing inner cone in it, with press and Tool.

4.

Place pinion front bearing inner cone in gear carrier.

5.

Apply multi-purpose grease to cavity at sealing lips of oil seal.
Install front oil seal.

Tool number A

: ST30611000 (J25742-1)

Tool number B

: ST30621000 (J25742-5)

Tool number C

: ST30613000 (J25742-3)

SPD679

Tool number

: ST30901000 (J26010-01)

SPD377

SPD581

Tool number

: KV38100500 (J25273)

SPD557

REAR FINAL DRIVE ASSEMBLY

RFD-35

[C200]

C

E

F

G

H

I

J

K

L

M

A

B

RFD

6.

Place drive pinion bearing spacer, drive pinion bearing adjusting
washer and drive pinion in gear carrier.

7.

Install ABS sensor unit and sensor rotor.

8.

Insert companion flange onto drive pinion by tapping the com-
panion flange with a soft hammer until fully seated.

9.

Hold companion flange using Tool and tighten the pinion nut.
The threaded portion of drive pinion and pinion nut should
be free from oil or grease.

10. Tighten the pinion nut by very small degrees until the specified

preload is achieved. When checking the preload, turn the drive
pinion in both directions several times to set the bearing rollers.

SPD222

ABS sensor unit bolt

: 18 - 24 N·m (1.8 - 2.4 kg-m,
13 - 17 ft-lb)

SPD708

Tool number

: KV38108300 (J44195)

Pinion nut

: 127 - 294 N·m (13 - 30 kg-m,
94 - 217 ft-lb)

APD032

Tool number

: ST3127S000 (J25765-A)

Pinion bearing preload

: 1.1 - 1.4 N·m (12 - 14 kg-cm,
10 - 12 in-lb)

SPD241
