Nissan Frontier D22. Manual - part 136





AUDIO

AV-11

C

D

E

F

G

H

I

J

L

M

A

B

AV

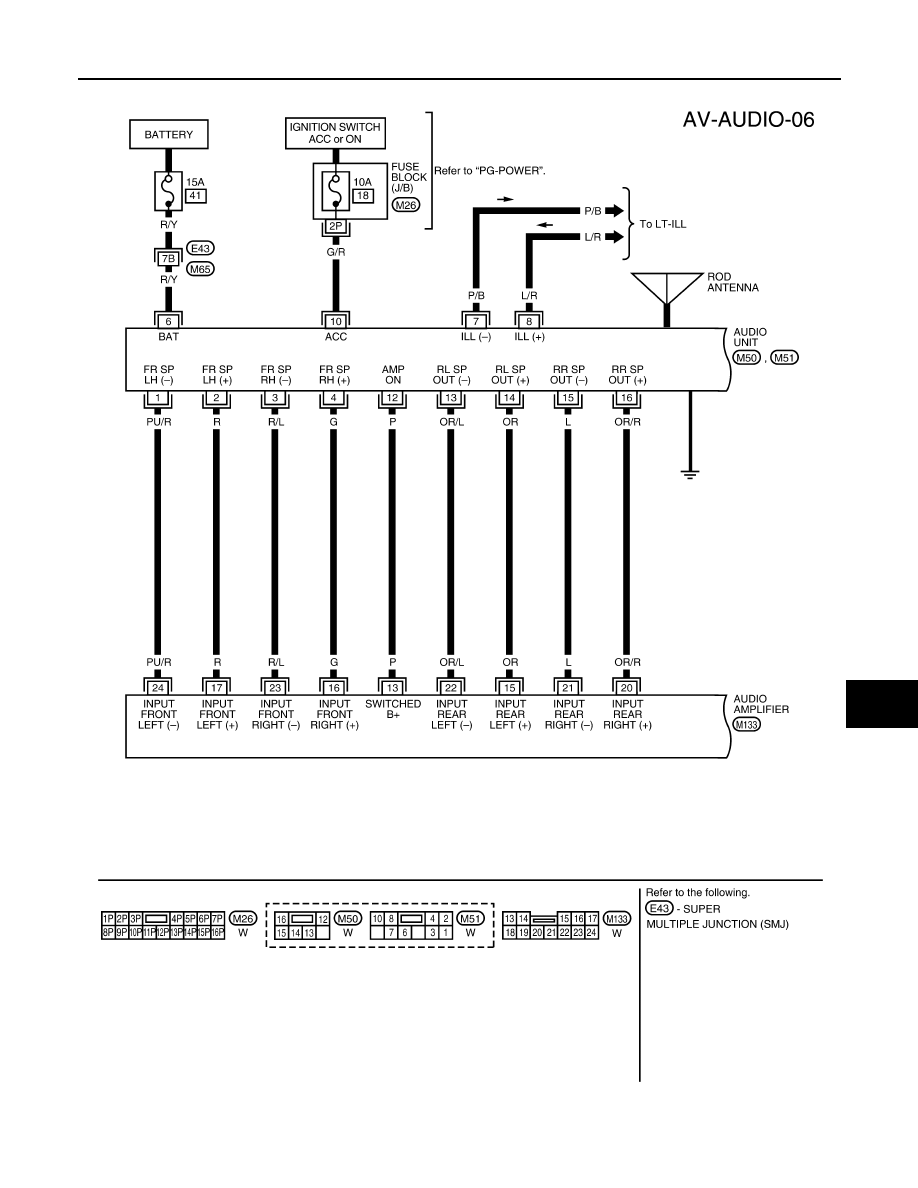

CREW CAB WITH AMPLIFIER

WKWA0313E

AV-12

AUDIO

WKWA0314E

AUDIO

AV-13

C

D

E

F

G

H

I

J

L

M

A

B

AV

WKWA0315E

AV-14

AUDIO

Trouble Diagnoses

EKS006X9

AUDIO UNIT (EXCEPT CREW CAB WITH AMPLIFIER)

Symptom

Possible causes

Repair order

Audio unit inoperative (no
digital display and no
sound from speakers).

1. 10A fuse

2. Poor audio unit case ground

3. Audio unit

1. Check 10A fuse [No. 18, located in fuse block (J/B)].

Turn ignition switch ON and verify that battery positive
voltage is present at terminal 10 of audio unit.

2. Check audio unit case ground.

3. Remove audio unit for repair.

Audio unit controls are
operational, but no sound
is heard from any speaker.

1. Audio unit output

2. Audio unit

1. Check audio unit output voltages.

2. Remove audio unit for repair.

Audio unit presets are lost
when ignition switch is
turned OFF.

1. 15A fuse

2. Audio unit

1. Check 15A fuse (No. 41, located in fuse and fusible

link box) and verify that battery positive voltage is
present at terminal 6 of audio unit.

2. Remove audio unit for repair.

Individual speaker is noisy
or inoperative.

1. Speaker

2. Audio unit output

3. Speaker circuit

4. Audio unit

1. Check speaker.

2. Check audio unit output voltages.

3. Check wires for open or short between audio unit and

speaker.

4. Remove audio unit for repair.

Subwoofer speaker is noisy
or inoperative (king cab
models with premium audio
system).

1. Speaker

2. Speaker circuit

3. Audio unit output

1. Check speaker.

2. Check wires for open or short between audio unit and

speaker.

3. Check audio unit output voltages to speaker.

Audio unit stations are
weak or noisy.

1. Antenna

2. Poor audio unit ground

3. Audio unit

1. Check antenna.

2. Check audio unit ground.

3. Remove audio unit for repair.

Audio unit generates noise
in AM and FM modes with
engine running.

1. Poor audio unit ground

2. Loose or missing ground bonding straps

3. Ignition condenser or rear window defog-

ger noise suppressor condenser (Crew
Cab models)

4. Generator

5. Ignition coil or secondary wiring

6. Audio unit

1. Check audio unit ground.

2. Check ground bonding straps.

3. Replace ignition condenser or rear window defogger

noise suppressor condenser (Crew Cab models).

4. Check generator.

5. Check ignition coil and secondary wiring.

6. Remove audio unit for repair.

Audio unit generates noise
in AM and FM modes with
accessories on (switch
pops and motor noise).

1. Poor audio unit ground

2. Antenna

3. Accessory ground

4. Faulty accessory

1. Check audio unit ground.

2. Check antenna.

3. Check accessory ground.

4. Replace accessory.

Steering wheel audio con-
trol switch does not operate
(except base audio sys-
tem).

1. Steering wheel audio control switch

2. Audio unit output

3. Steering wheel audio control switch circuit

4. Audio unit

1. Check steering wheel audio control switch, refer to

AV-

17, "STEERING WHEEL AUDIO CONTROL SWITCH
RESISTANCE CHECK"

 .

2. Check audio unit output voltage.

3. Check harness between audio unit and steering

switch.

4. Remove audio unit for repair.
