AUTOMATIC SPEED CONTROL DEVICE (ASCD)

ACS-17

C

D

E

F

G

H

I

J

L

M

A

B

ACS

ASCD STEERING SWITCH CHECK

1.

CHECK ASCD STEERING SWITCH CIRCUIT FOR ASCD CONTROL UNIT

Check resistance between ASCD control unit harness connector M119 terminals 11 (G/OR) and 24 (LG/B).

Refer to

ACS-8, "Wiring Diagram — ASCD —"

 .

OK or NG

OK

>> ASCD steering switch is OK.

NG

>> GO TO 2.

2.

CHECK CIRCUIT CONTINUITY

1.

Disconnect ASCD steering switch and ASCD control unit connector.

2.

Check continuity between ASCD steering switch connector M205 terminal 13 (L) and ASCD control unit
connector M119, terminal 11 (G/OR).

3.

Check continuity between ASCD steering switch connector M205 terminal 14 (G) and ASCD control unit
connector M119, terminal 24 (LG/B).

Refer to

ACS-8, "Wiring Diagram — ASCD —"

 .

OK or NG

OK

>> Replace ASCD steering switch.

NG

>> Repair or replace harness or connectors.

WEL022A

WEL345A

ACS-18

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

VEHICLE SPEED SENSOR CHECK

1.

CHECK SPEEDOMETER OPERATION

Refer to

ACS-8, "Wiring Diagram — ASCD —"

 .

Does speedometer operate normally?

Yes

>> GO TO 2.

No

>> Check speedometer and vehicle speed sensor circuit. Refer to

ACS-12, "Trouble Diagnoses"

 .

2.

CHECK VEHICLE SPEED INPUT

1.

Apply wheel chocks and jack up drive wheel.

2.

Disconnect ASCD control unit harness connector.

3.

Check voltage between control unit connector M119 terminal 22 (G/B) and ground while turning drive
wheel slowly by hand.

Yes or No?

Yes

>> Vehicle speed sensor is OK.

No

>> Check harness for open or short between ASCD control unit connector M119 terminal 22 (G/B)

and combination meter connector M39 terminal 37 (G/B).

ASCD MOTOR ACTUATOR CIRCUIT CHECK

1.

CHECK ASCD MOTOR ACTUATOR (CLUTCH)

1.

Disconnect ASCD motor actuator connector.

2.

Measure resistance between ASCD motor actuator connector E80 terminals 1 and 4.

Refer to

ACS-8, "Wiring Diagram — ASCD —"

 .

OK or NG

OK

>> GO TO 2.

NG

>> Replace ASCD motor actuator.

WEL023A

WEL024A

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

ACS-19

C

D

E

F

G

H

I

J

L

M

A

B

ACS

2.

CHECK ASCD MOTOR ACTUATOR (MOTOR)

1.

Disconnect ASCD motor actuator connector.

2.

Measure resistance between ASCD motor actuator connector E80 terminal 6 and terminals 2, 3, and 5.

OK or NG

OK

>> Check the following.

●

Harness for open or short between ASCD motor actuator and ASCD control unit

●

ASCD motor actuator (clutch) ground circuit

NG

>> Replace ASCD motor actuator.

WEL025A

ACS-20

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

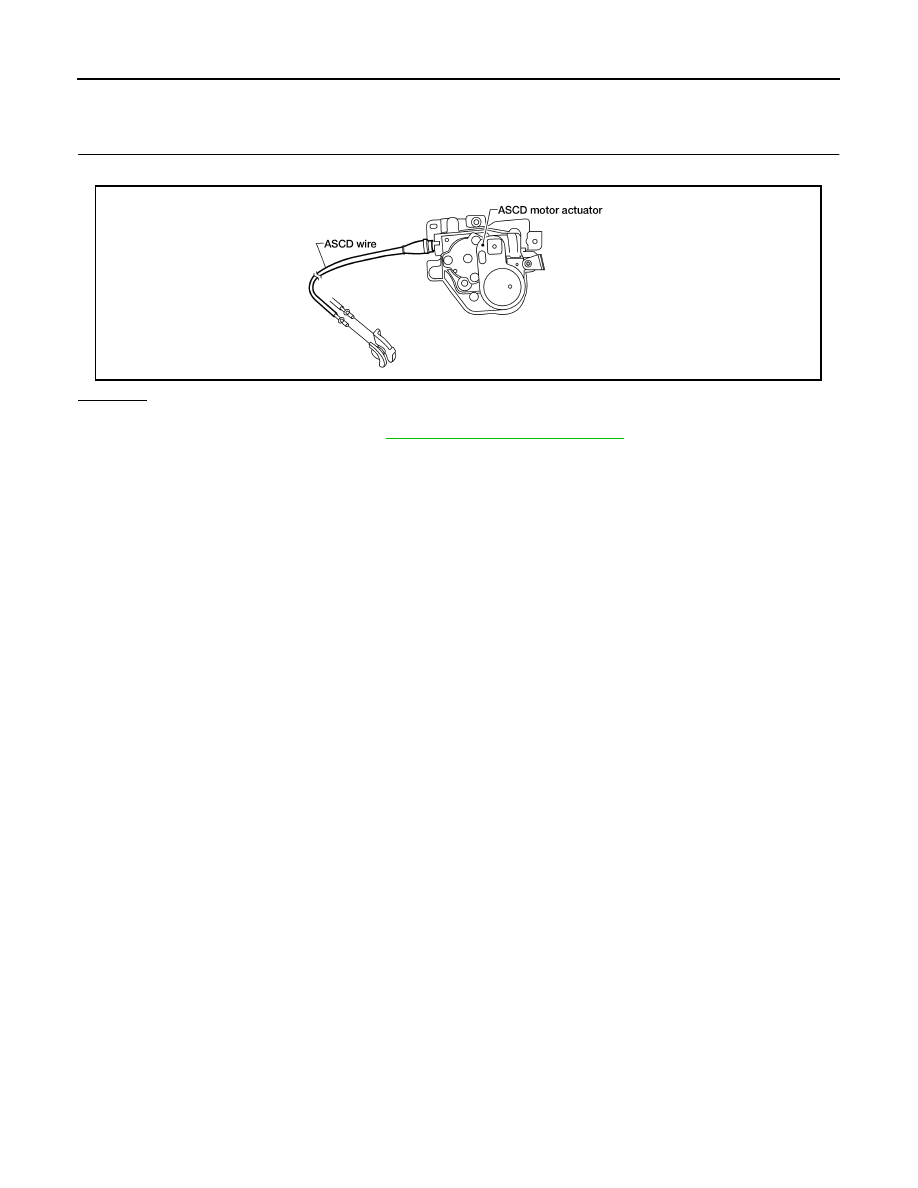

ASCD MOTOR ACTUATOR CHECK

1.

CHECK ASCD WIRE

Check wire for improper installation, rust formation or breaks.

OK or NG

OK

>> Replace ASCD motor actuator.

NG

>> Repair or replace wire. Refer to

ACS-23, "ASCD Wire Adjustment"

 .

LEL620
