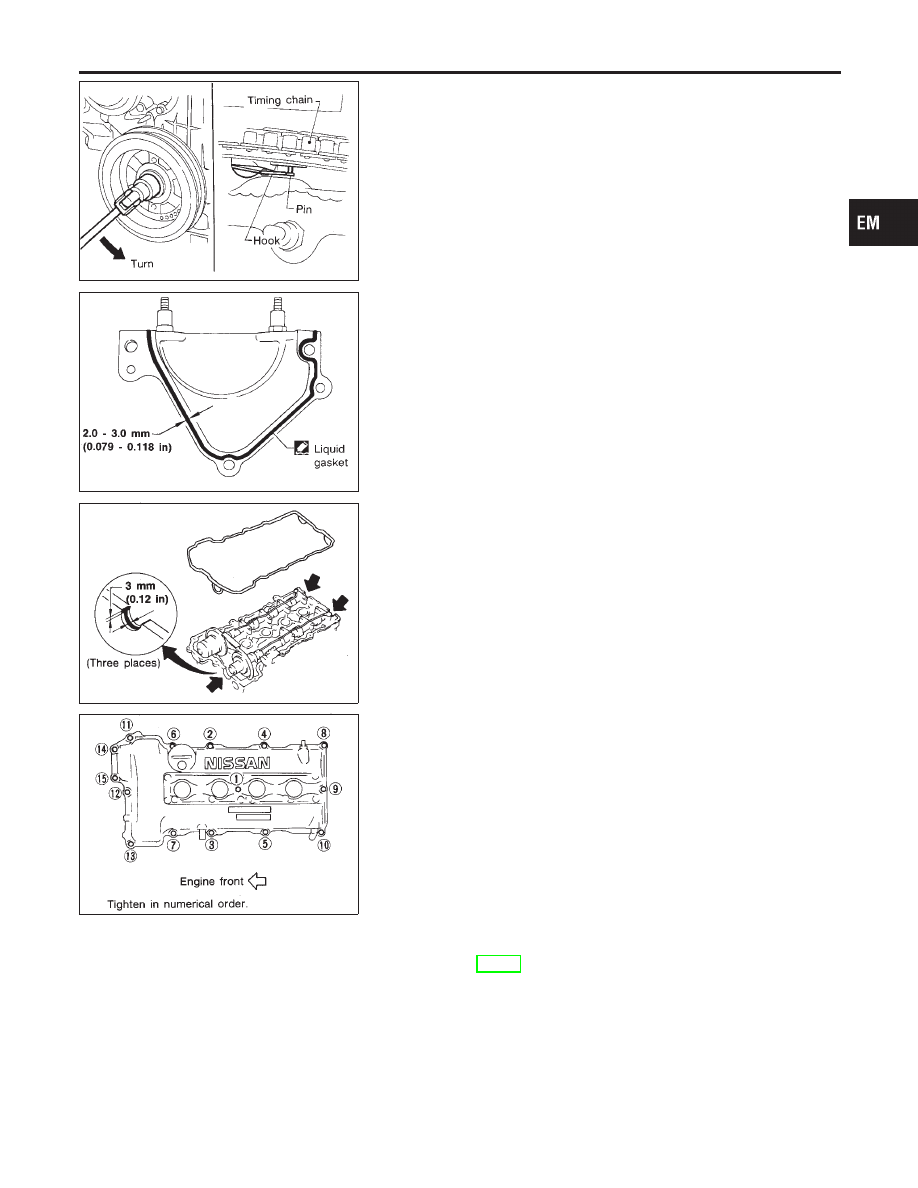

If hook does not release automatically, turn crankshaft
counterclockwise until it does release.

SEM007F

17. Install cylinder head front cover.
a.

Remove all traces of liquid gasket from mating surface of cyl-
inder head and the cover using a scraper.

b.

Apply a continuous bead of liquid gasket to mating surface of
cylinder head front cover.

I

Use Genuine Liquid Gasket or equivalent.

SEM008F

18. Remove all old liquid gasket from mating surfaces of rocker

cover and cylinder head.

19. Apply a continuous bead of liquid gasket to mating surface of

rocker cover gasket and cylinder head.

I

Use Genuine Liquid Gasket or equivalent.

SEM009F

20. Install rocker cover.

Tighten rocker cover installation nuts in two steps:

1st step (1 - 10 - 11 - 13 - 8 in that order):

4 N·m (0.4 kg-m, 2.9 ft-lb)

2nd step (1 - 15 in that order):

8 - 10 N·m (0.8 - 1.0 kg-m, 5.8 - 7.2 ft-lb)

21. Reinstall any parts removed in reverse order of removal.

I

When refilling engine coolant, refer to “Changing Engine
Coolant”, LC-15.

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Installation (Cont’d)

EM-33

SEM077D

Replacement

NMEM0015

VALVE OIL SEAL

NMEM0015S01

1.

Remove rocker cover.

2.

Remove camshafts and sprockets. Refer to EM-26.

3.

Remove ignition coils from spark plugs.

4.

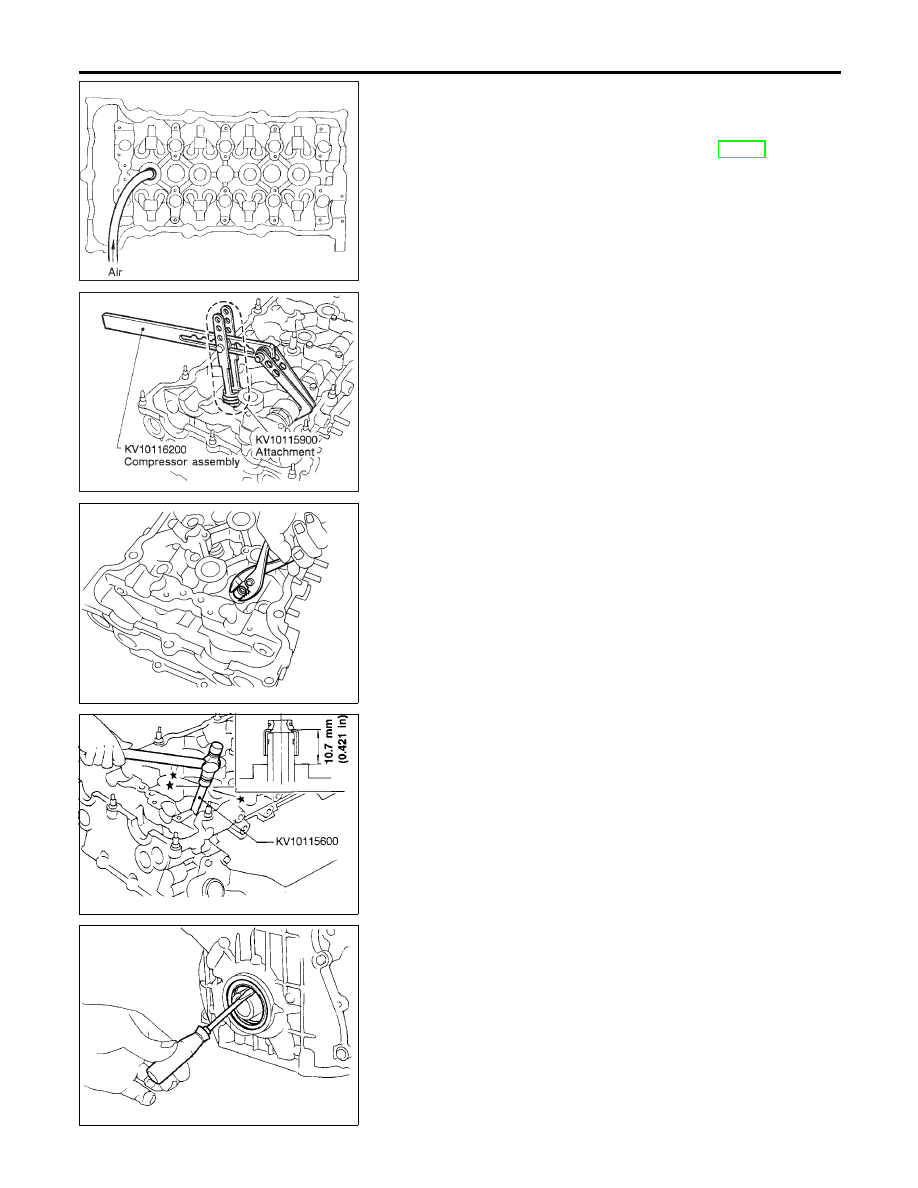

Install air hose adapter into spark plug hole and apply air
pressure to hold valves in place. Apply a pressure of 490 kPa
(5 kg/cm

2

, 71 psi).

5.

Remove rocker arm, rocker arm guide and shim.

SEM604E

6.

Remove valve spring with Tool. Temporarily install camshaft as
shown.

Piston concerned should be set at TDC to prevent valve from
falling.

SEM054G

7.

Remove valve oil seal with a suitable tool.

SEM358EA

8.

Apply new engine oil to new valve oil seal and install it with
Tool.

SEM997C

FRONT OIL SEAL

NMEM0015S02

1.

Remove the following parts:

I

Engine under cover

I

Drive belts

I

Crankshaft pulley

2.

Remove front oil seal.

Be careful not to scratch front cover.

OIL SEAL

Replacement

EM-34

SEM715A

SEM998C

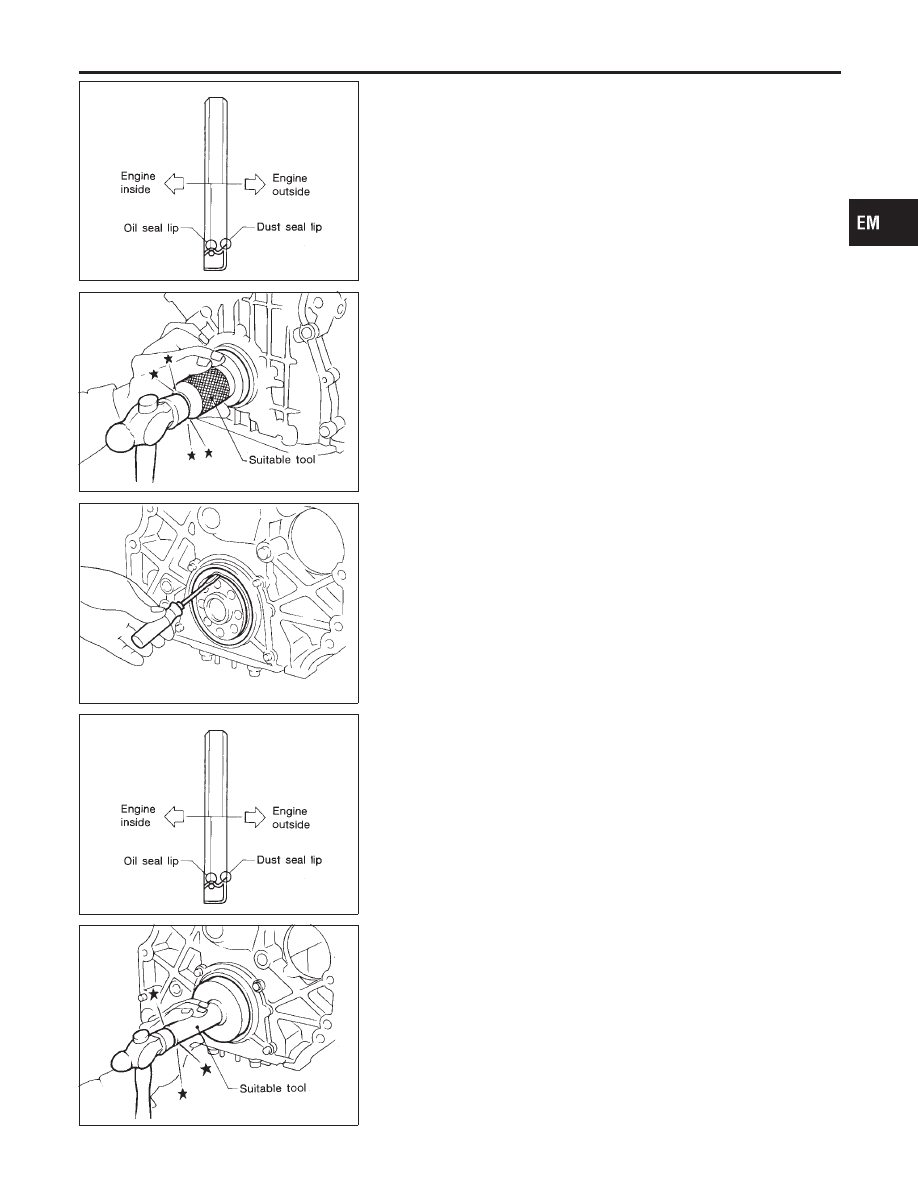

3.

Apply new engine oil to new oil seal and install it using a suit-
able tool.

I

Install new oil seal in the direction shown.

SEM999C

REAR OIL SEAL

NMEM0015S03

1.

Remove transmission. (Refer to MT or AT section.)

2.

Remove flywheel or drive plate.

3.

Remove rear oil seal.

I

Be careful not to scratch rear oil seal retainer.

SEM715A

SEM001D

4.

Apply new engine oil to new oil seal and install it using a suit-
able tool.

I

Install new oil seal in the direction shown.

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL SEAL

Replacement (Cont’d)

EM-35

Removal

NMEM0046

1.

Release fuel pressure.
Refer to “Fuel Pressure Release”, EC-27.

2.

Drain coolant.

3.

Remove air duct from intake manifold.

4.

Remove PCV hoses from rocker cover.

5.

Remove vacuum hoses, fuel hoses, water hoses, wires,
harnesses, connectors, etc. from intake manifold.

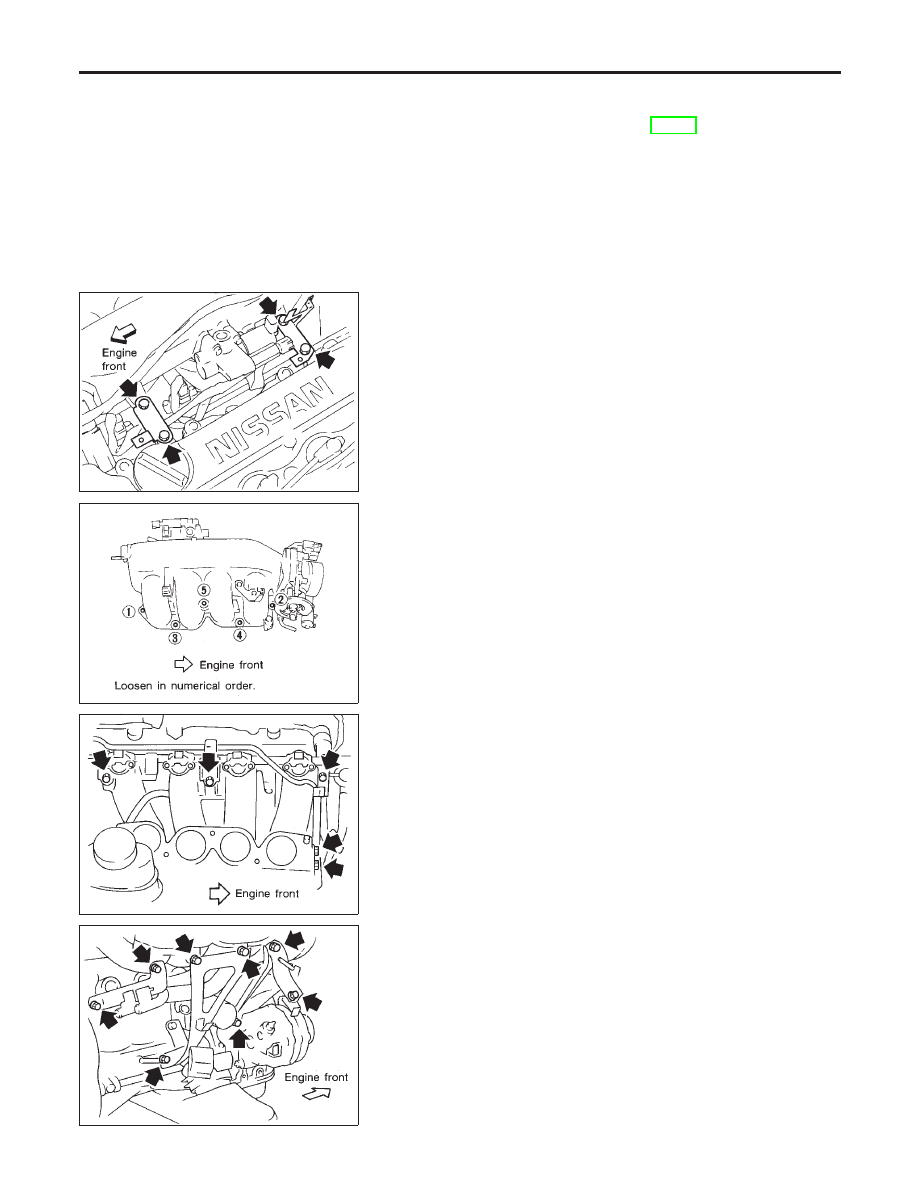

SEM010F

6.

Remove intake manifold collector supports.

SEM011F

7.

Remove intake manifold collector.

SEM012F

8.

Remove harness connectors of engine coolant temperature
sensor and thermal transmitter.

9.

Remove fuel tube assembly.

SEM987E

10. Remove intake manifold supports.

INTAKE MANIFOLD

Removal
