BRAKE SWITCH

EC-1515

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

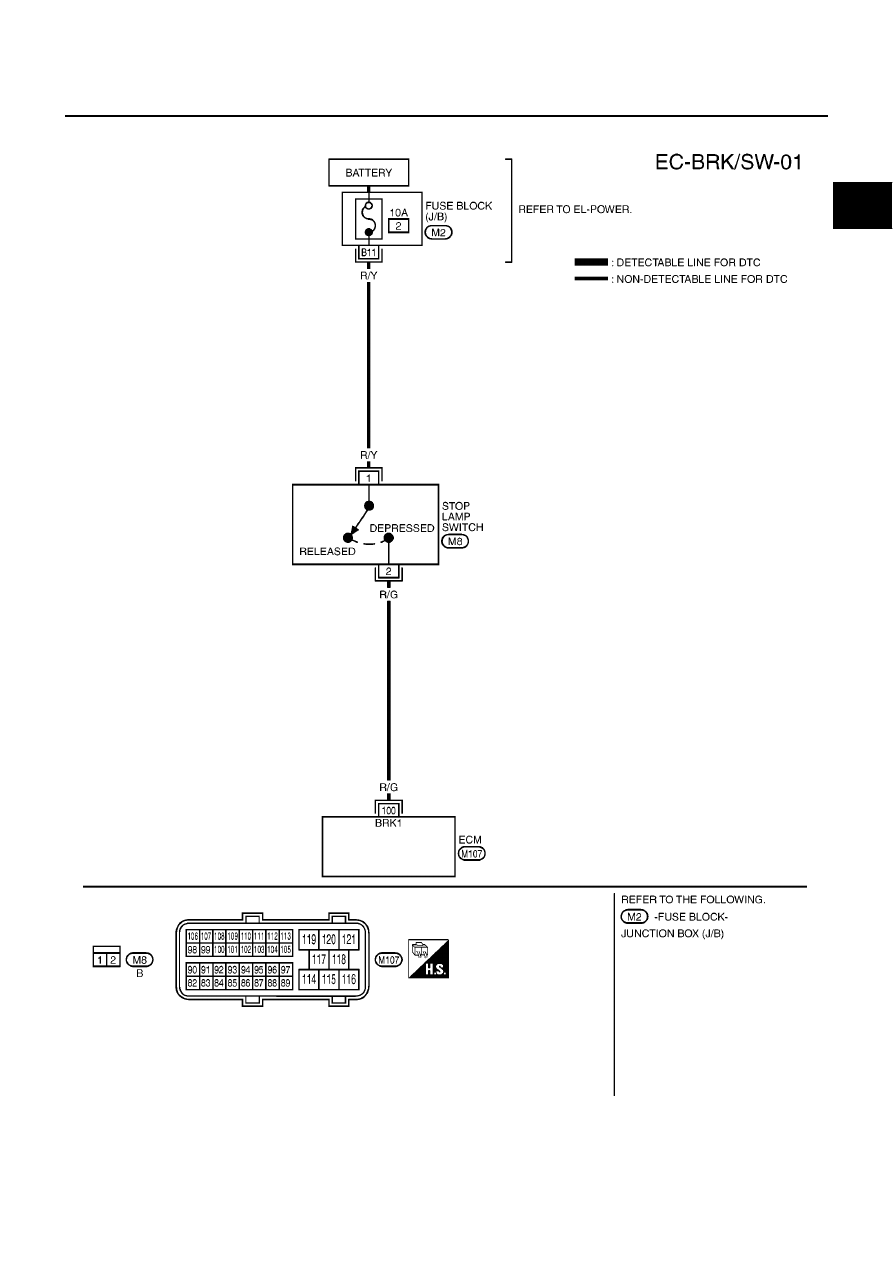

Wiring Diagram

EBS0151R

YEC514A

EC-1516

[YD (WITHOUT EURO-OBD)]

BRAKE SWITCH

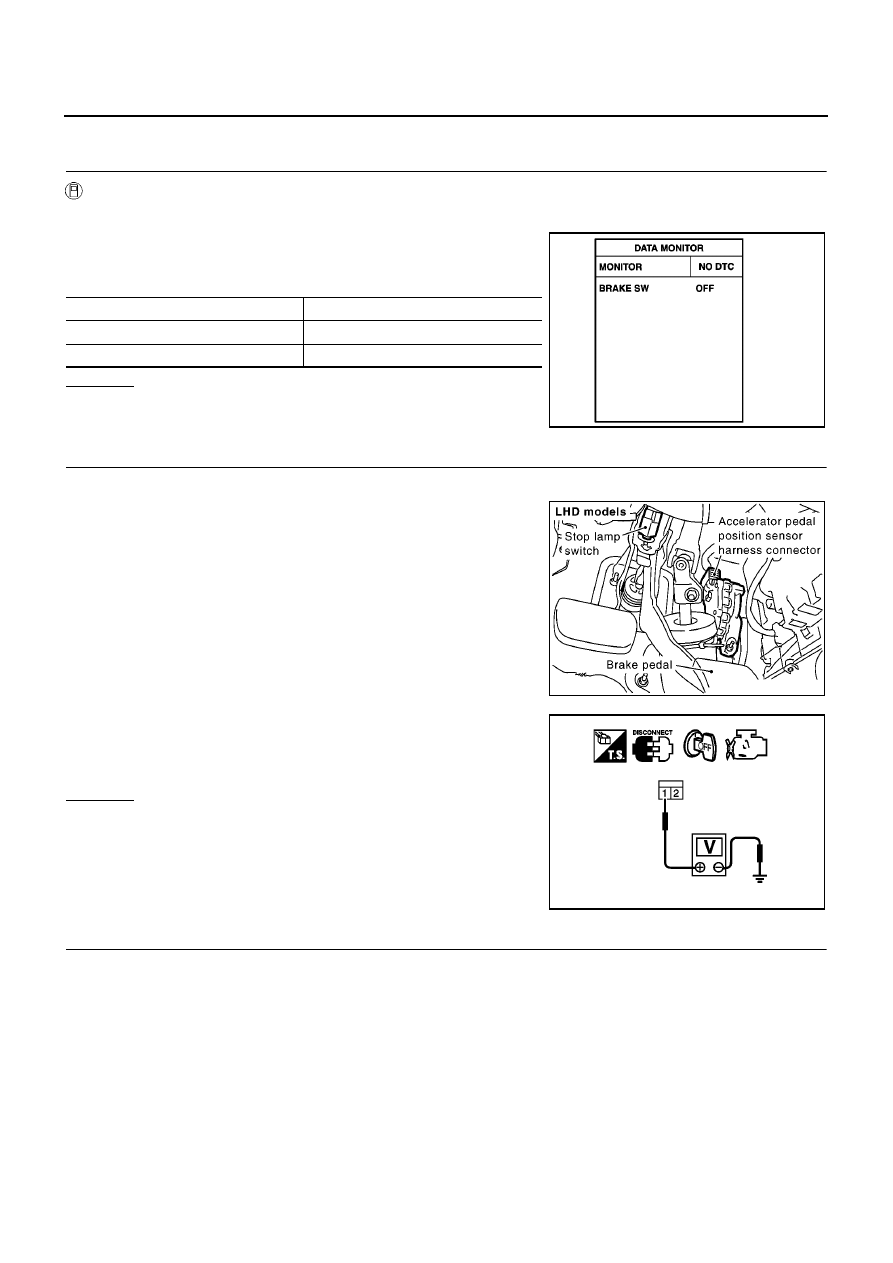

Diagnostic Procedure

EBS0151S

1.

CHECK OVERALL FUNCTION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Select “BRAKE SW” in “DATA MONITOR” mode with CON-
SULT-II.

3.

Check “BRAKE SW” signal under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK STOP LAMP SWITCH POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect stop lamp switch harness connector.

3.

Check voltage between stop lamp switch terminal 1 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

DETECT MALFUNCTIONING PART

Check the following.

●

10A fuse

●

Fuse block (J/B) connector M2

●

Harness for open and short between stop lamp switch and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

Conditions

BRAKE SW

Brake pedal released

OFF

Brake pedal slightly depressed

ON

PBIB0472E

MBIB0903E

Voltage: Battery voltage

PBIB0117E

BRAKE SWITCH

EC-1517

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

4.

CHECK STOP LAMP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminal 100 and stop lamp switch terminal 2. Refer to Wiring
Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK STOP LAMP SWITCH

Refer to

EC-1517, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace stop lamp switch.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1309, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

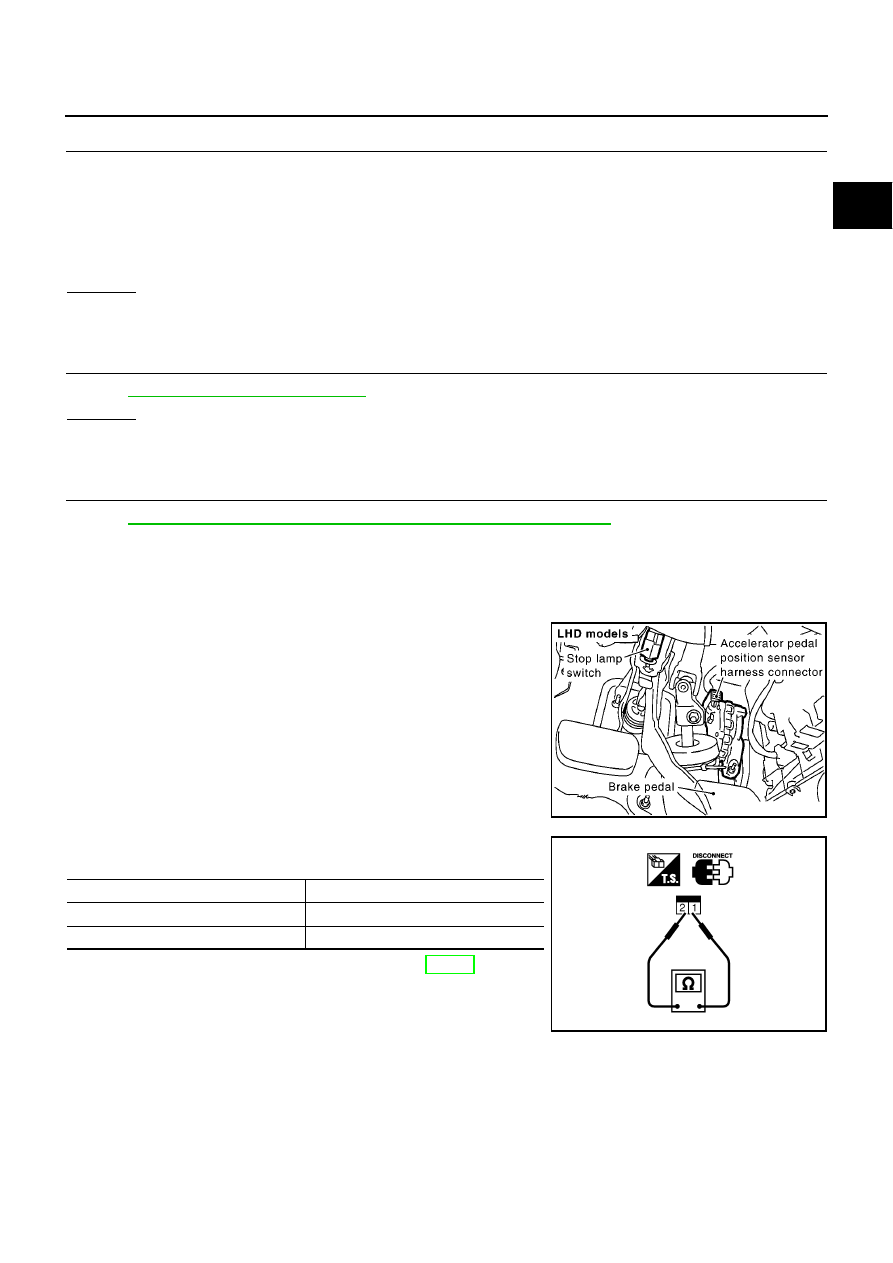

Component Inspection

EBS0151T

STOP LAMP SWITCH

1.

Disconnect stop lamp switch harness connector.

2.

Check continuity between stop lamp switch terminals 1 and 2
under the following conditions.

If NG, adjust brake pedal installation, refer to BR-14, “BRAKE
PEDAL AND BRACKET”, and perform step 2 again.

Continuity should exist.

MBIB0903E

Conditions

Continuity

Brake pedal fully released

Should not exist.

Brake pedal depressed

Should exist.

PBIB0118E

EC-1518

[YD (WITHOUT EURO-OBD)]

PNP SWITCH

PNP SWITCH

PFP:32006

Description

EBS0151U

When the gear position is in Neutral, park/neutral position is ON. ECM detects the position because the conti-
nuity of the line (the ON signal) exists.

CONSULT-II Reference Value in Data Monitor Mode

EBS0151V

Specification data are reference values.

ECM Terminals and Reference Value

EBS0151W

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MONITOR ITEM

CONDITION

SPECIFICATION

P/N POSI SW

●

Ignition switch: ON

Shift lever: Neutral position

ON

Except above

OFF

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

110

G/OR

Park/Neutral position
switch

[Ignition switch ON]

●

Gear position is Neutral

Approximately 0V

[Ignition switch ON]

●

Except the above gear position

BATTERY VOLTAGE
(11 - 14V)

PNP SWITCH

EC-1519

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

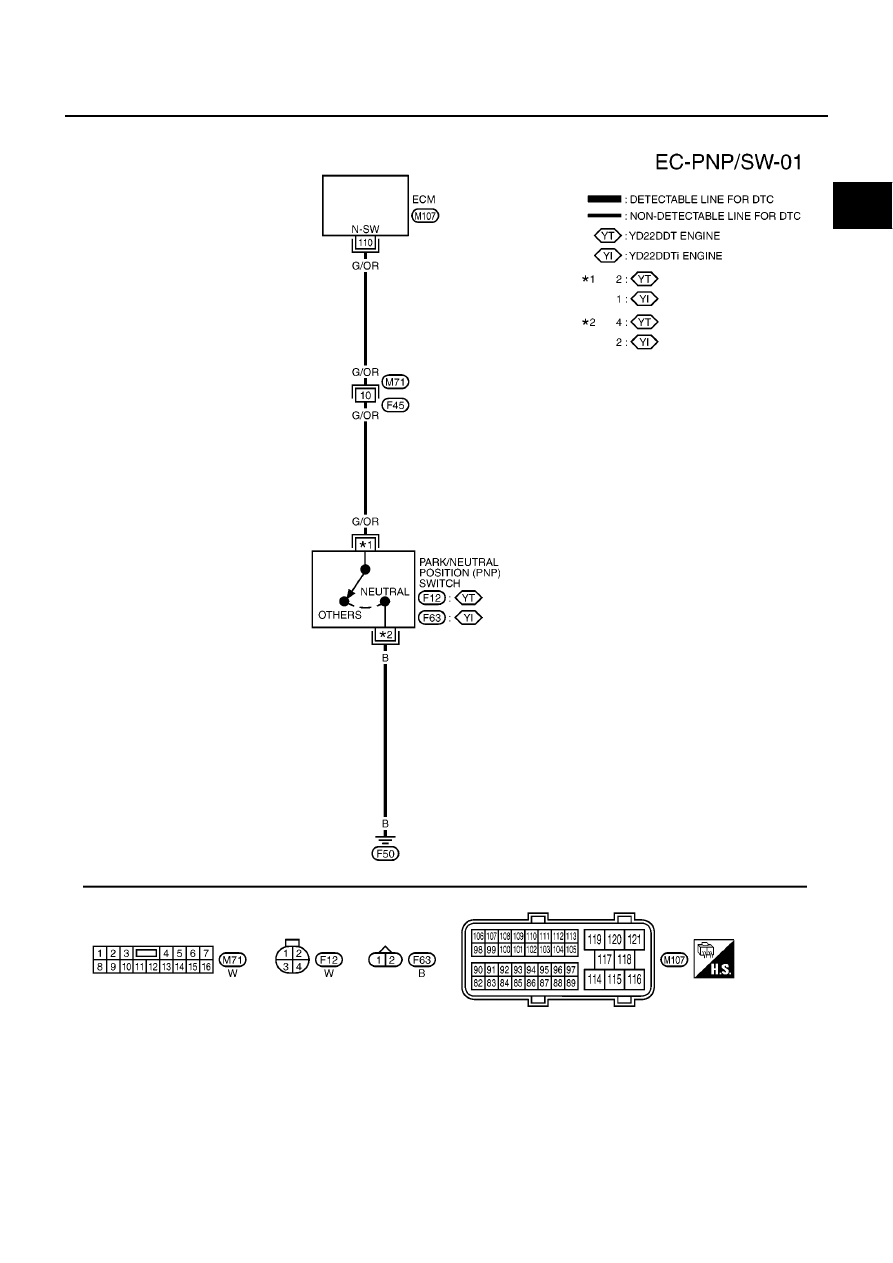

Wiring Diagram

EBS0151X

YEC515A

EC-1520

[YD (WITHOUT EURO-OBD)]

PNP SWITCH

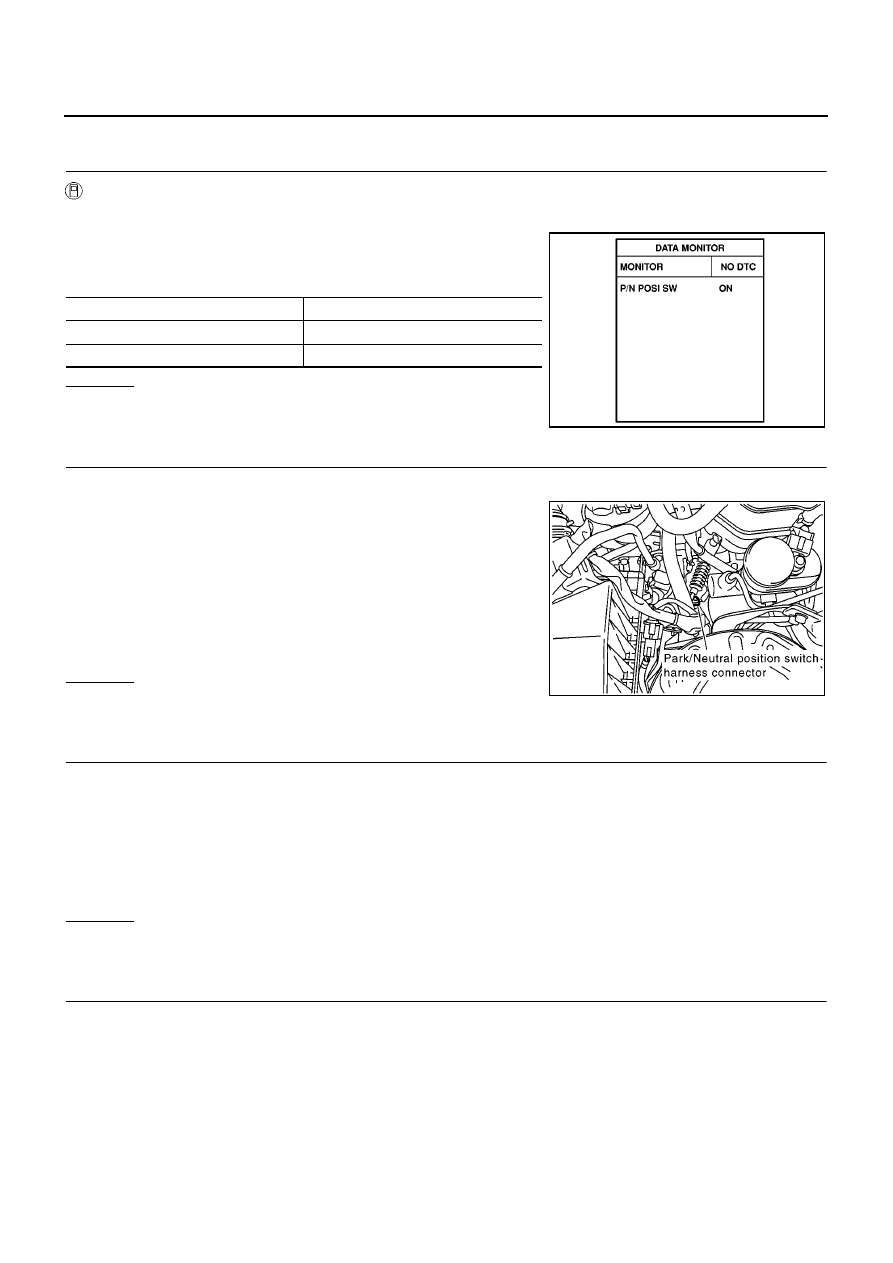

Diagnostic Procedure

EBS0151Y

1.

CHECK OVERALL FUNCTION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Select “P/N POSI SW” in “DATA MONITOR” mode with CON-
SULT-II.

3.

Check “P/N POSI SW” signal under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK PNP SWITCH GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect park/neutral position (PNP) switch harness connec-
tor.

3.

Check harness continuity between PNP switch terminal 4
(YD22DDT engine models), 2 (YD22DDTi engine models) and
ground.
Refer to Wiring Diagram.

4.

Also check harness for short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to power in harness or connectors.

3.

CHECK PNP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminal 110 and PNP switch terminal 2 (YD22DDT engine mod-
els), 1 (YD22DDTi engine models).
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M71, F45

●

Harness for open or short between PNP switch and ECM

>> Repair open circuit or short to ground or short to power in harness or connectors.

Shift lever position

P/N POSI SW

Neutral position

ON

Except the above position

OFF

SEF212Y

Continuity should exist.

MBIB0873E

Continuity should exist.

PNP SWITCH

EC-1521

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

CHECK PARK/NEUTRAL POSITION SWITCH

Refer to

MT-12, "POSITION SWITCH"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace park/neutral position switch.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1309, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

EC-1522

[YD (WITHOUT EURO-OBD)]

PSP SWITCH

PSP SWITCH

PFP:49761

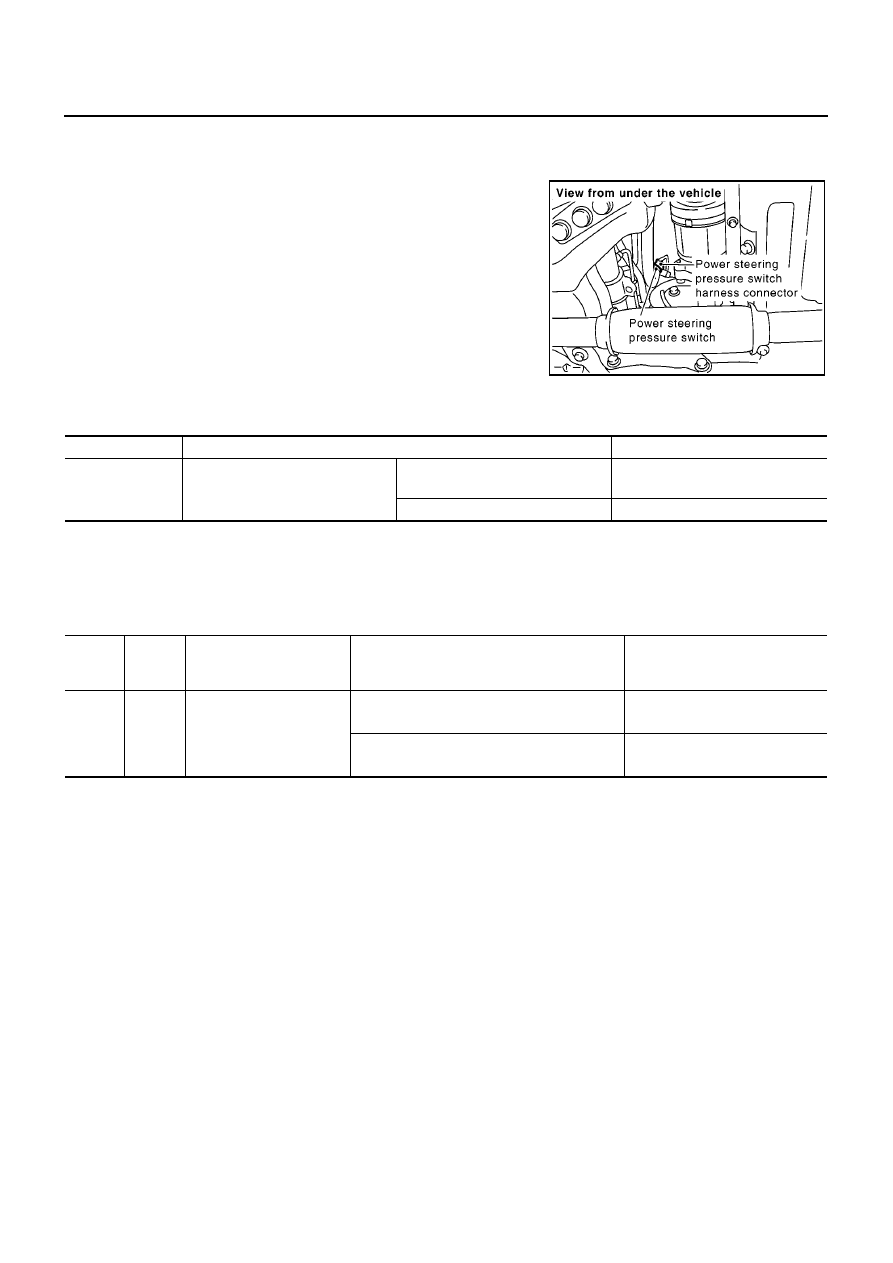

Component Description

EBS0151Z

The power steering pressure switch is attached to the power steer-
ing high-pressure tube and detects a power steering load.
When a power steering load is detected, it signals the ECM. The
ECM adjusts the fuel injector pulse width to increase the idle speed
and adjust for the increased load.

CONSULT-II Reference Value in Data Monitor Mode

EBS01520

Specification data are reference values.

ECM Terminals and Reference Value

EBS01521

Specification data are reference values, and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MBIB0901E

MONITOR ITEM

CONDITION

SPECIFICATION

PW/ST SIGNAL

●

Engine: After warming up, idle the
engine

Steering wheel is in neutral position.
(Forward direction)

OFF

Steering wheel is turned.

ON

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

111

R/B

Power steering pressure
switch

[Engine is running]

●

Steering wheel is being turned

Approximately 0V

[Engine is running]

●

Steering wheel is not being turned

BATTERY VOLTAGE
(11 - 14V)

PSP SWITCH

EC-1523

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

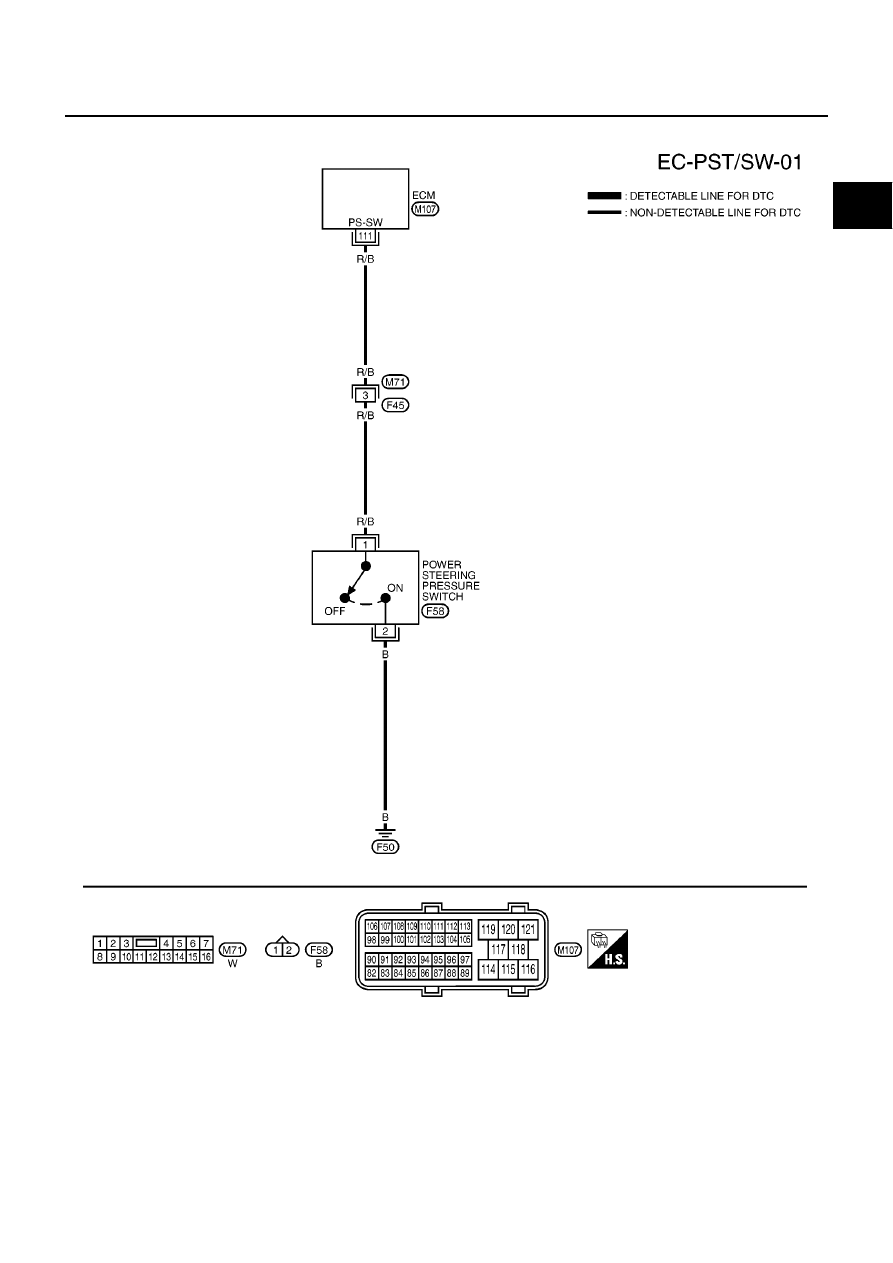

Wiring Diagram

EBS01522

YEC517A

EC-1524

[YD (WITHOUT EURO-OBD)]

PSP SWITCH

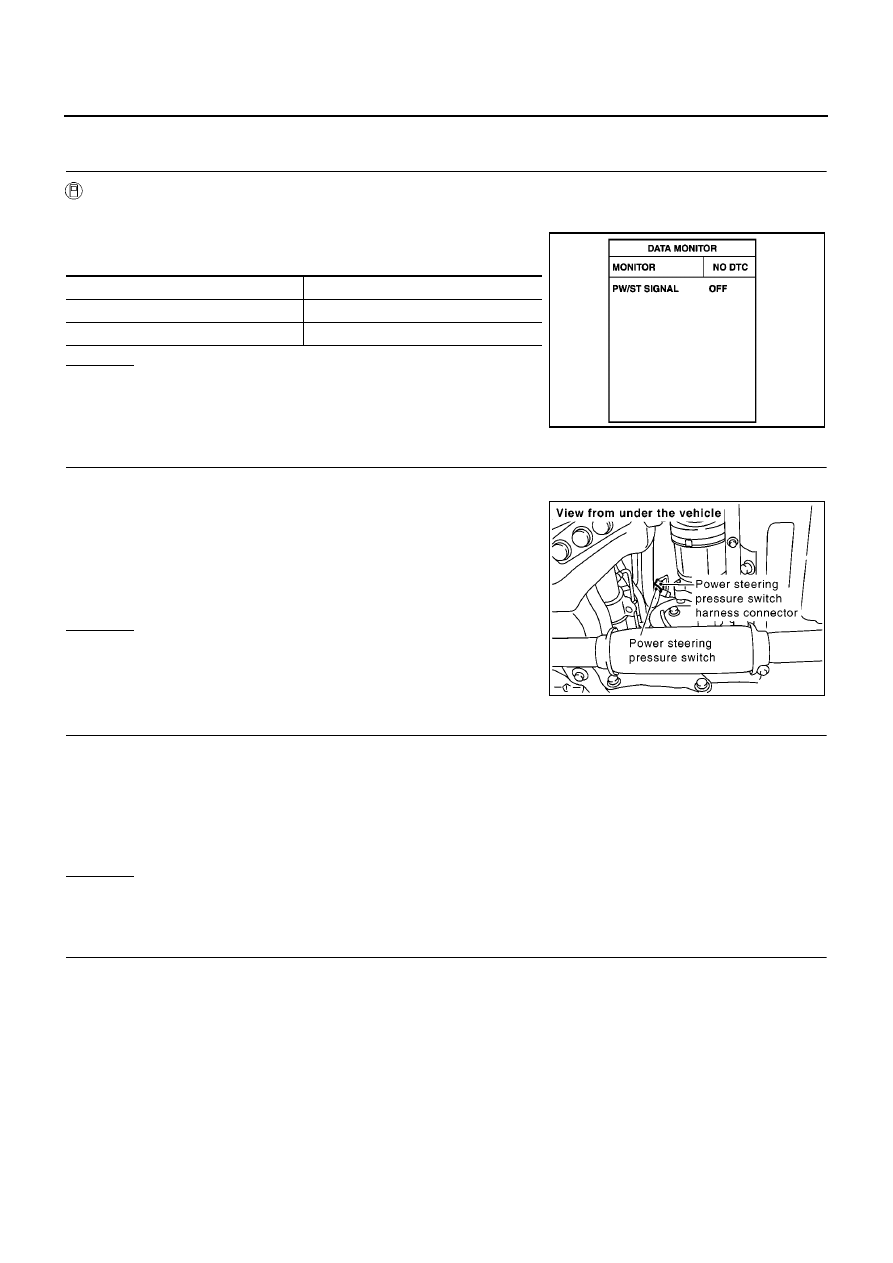

Diagnostic Procedure

EBS01523

1.

CHECK OVERALL FUNCTION

With CONSULT-II

1.

Start engine.

2.

Check “PW/ST SIGNAL” in “DATA MONITOR” mode with CON-
SULT-II under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK POWER STEERING PRESSURE SWITCH GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect power steering pressure switch harness connector.

3.

Check harness continuity between power steering pressure
switch terminal 2 and ground. Refer to Wiring Diagram.

4.

Also check harness for short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to power in harness or con-

nectors.

3.

CHECK POWER STEERING PRESSURE SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminal 111 and power steering pressure switch terminal 1.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M71, F45

●

Harness for open and short between power steering pressure switch and ECM

>> Repair open circuit or short to ground or short to power in harness or connectors.

Conditions

PW/ST SIGNAL

Steering wheel is in neutral position

OFF

Steering wheel is turned

ON

PBIB0434E

Continuity should exist.

MBIB0901E

Continuity should exist.

PSP SWITCH

EC-1525

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

CHECK POWER STEERING PRESSURE SWITCH

Refer to

EC-1525, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace power steering pressure switch.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1309, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS01524

POWER STEERING PRESSURE SWITCH

1.

Disconnect power steering pressure switch harness connector and then start engine.

2.

Check continuity between power steering pressure switch termi-
nal 1 and 2 under the following conditions.

Conditions

Continuity

Steering wheel is being fully turned.

Yes

Steering wheel is not being turned.

No

MBIB0624E

EC-1526

[YD (WITHOUT EURO-OBD)]

START SIGNAL

START SIGNAL

PFP:48750

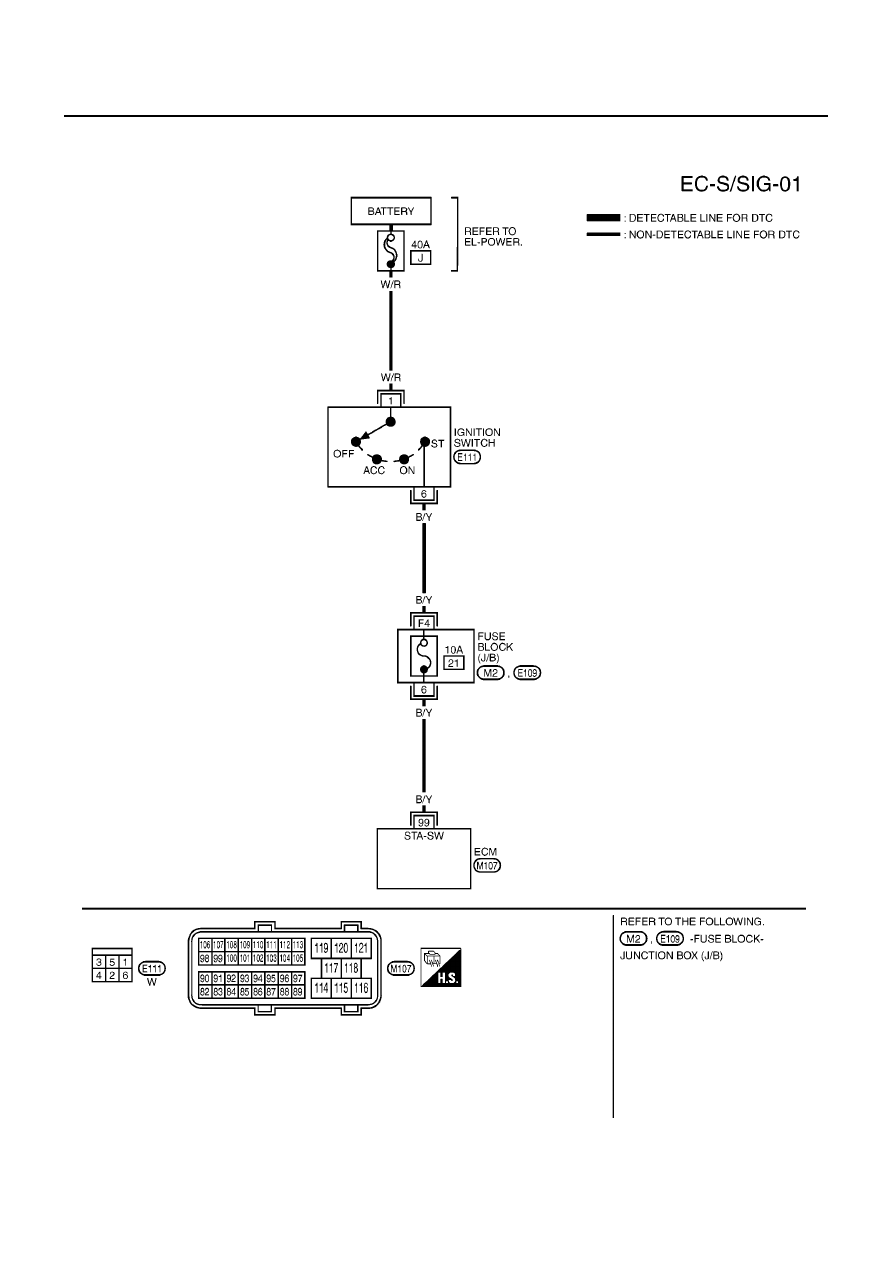

Wiring Diagram

EBS01526

YEC516A

START SIGNAL

EC-1527

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS01527

1.

CHECK START SIGNAL OVERALL FUNCTION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Check “START SIGNAL” in “DATA MONITOR” mode with CON-
SULT-II under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK START SIGNAL INPUT SIGNAL CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector and ignition switch harness connector.

3.

Check harness continuity between ECM terminal 99 and ignition switch terminal 6.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

DETECT MALFUNCTIONING PART

Check the following.

●

10A fuse

●

Fuse block (J/B) connectors M2, E109

●

Harness for open or short between ECM and ignition switch

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1309, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Condition

START SIGNAL

Ignition switch ON

OFF

Ignition switch START

ON

PBIB0433E

Continuity should exist.

EC-1528

[YD (WITHOUT EURO-OBD)]

MI & DATA LINK CONNECTORS

MI & DATA LINK CONNECTORS

PFP:24814

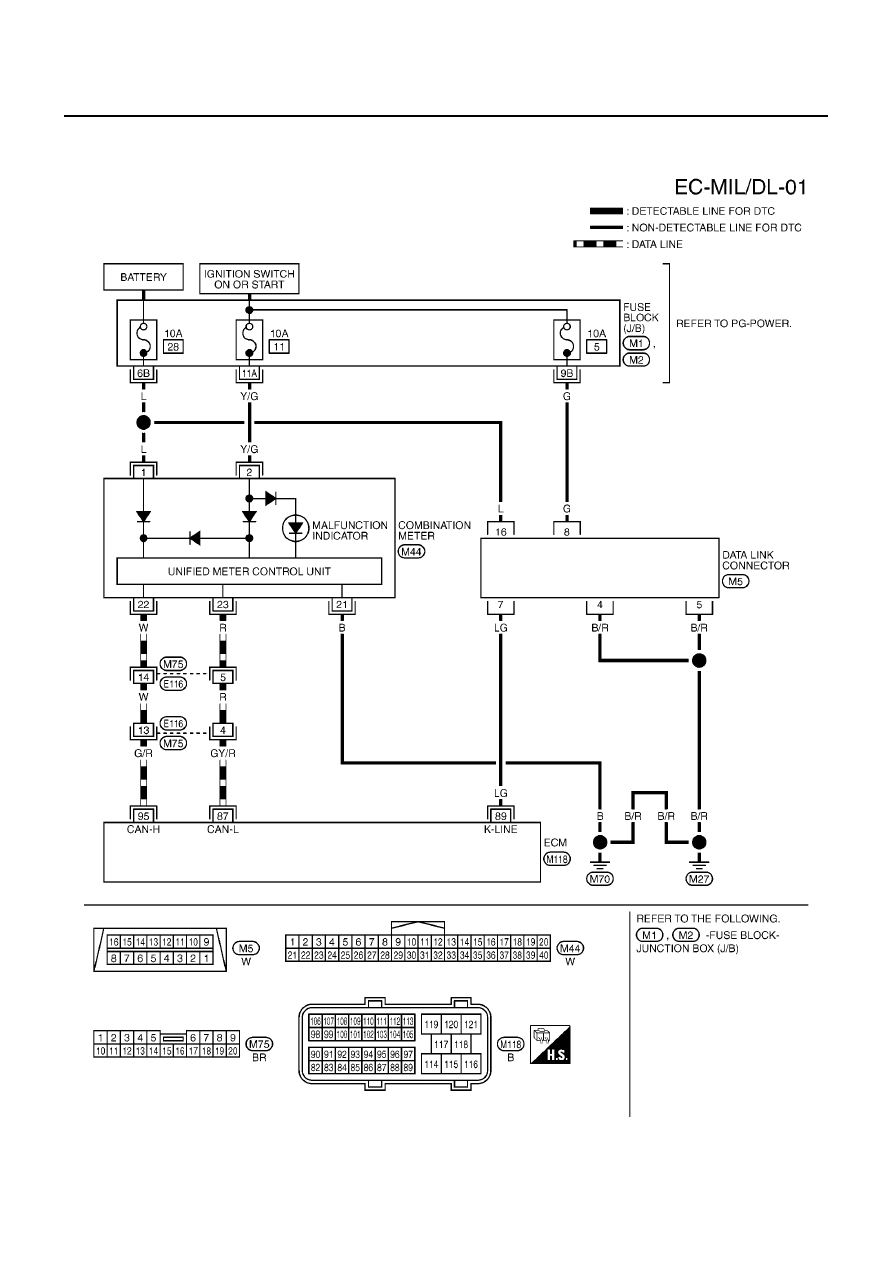

Wiring Diagram

EBS01528

TBWA0585E

SERVICE DATA AND SPECIFICATIONS (SDS)

EC-1529

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00100

General Specifications

EBS01529

Mass Air Flow Sensor

EBS0152A

Engine Coolant Temperature Sensor

EBS0152B

Fuel Rail Pressure Sensor

EBS0152C

Glow Plug

EBS0152D

EGR Volume Control Valve

EBS0152E

Crankshaft Position Sensor

EBS0152F

Refer to

EC-1400, "Component Inspection"

.

Camshaft Position Sensor

EBS0152G

Refer to

EC-1411, "Component Inspection"

.

Engine

YD22DDT/YD22DDTi

Idle speed

725

±

25 rpm

Maximum engine speed

4,900 rpm

Supply voltage

Battery voltage (11 - 14V)

Ignition switch ON (Engine stopped.)

Approx. 0.4V

Idle (Engine is warmed up to normal operating temperature.)

1.5 - 2.0V

2,000 rpm (Engine is warmed up to normal operating tempera-
ture.)

2.2 - 2.7V

Temperature

°

C (

°

F)

Resistance k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

Supply voltage

Approximately 5V

Idle (Engine is warmed up to normal operating temperature.)

1.7 - 2.0V

2,000 rpm (Engine is warmed up to normal operating tempera-
ture.)

2.0 - 2.3V

Resistance [at 25

°

C (77

°

F)]

Ω

Approximately 0.8

Resistance [at 25

°

C (77

°

F)]

Ω

13 - 17

EC-1530

[YD (WITHOUT EURO-OBD)]

SERVICE DATA AND SPECIFICATIONS (SDS)
