EC-1038

[YD (WITH EURO-OBD)]

DTC P0102, P0103 MAF SENSOR

On Board Diagnosis Logic

EBS0139U

DTC Confirmation Procedure

EBS0139V

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Wait at least 5 seconds.

4.

If 1st trip DTC is detected, go to

EC-1040, "Diagnostic Proce-

dure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0102

Mass air flow sensor circuit
low input

An excessively low voltage from the sensor is
sent to ECM.

●

Harness or connectors
(The sensor circuit is open or shorted.)

●

Mass air flow sensor

P0103

Mass air flow sensor circuit
high input

An excessively high voltage from the sensor is
sent to ECM.

SEF817Y

DTC P0102, P0103 MAF SENSOR

EC-1039

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

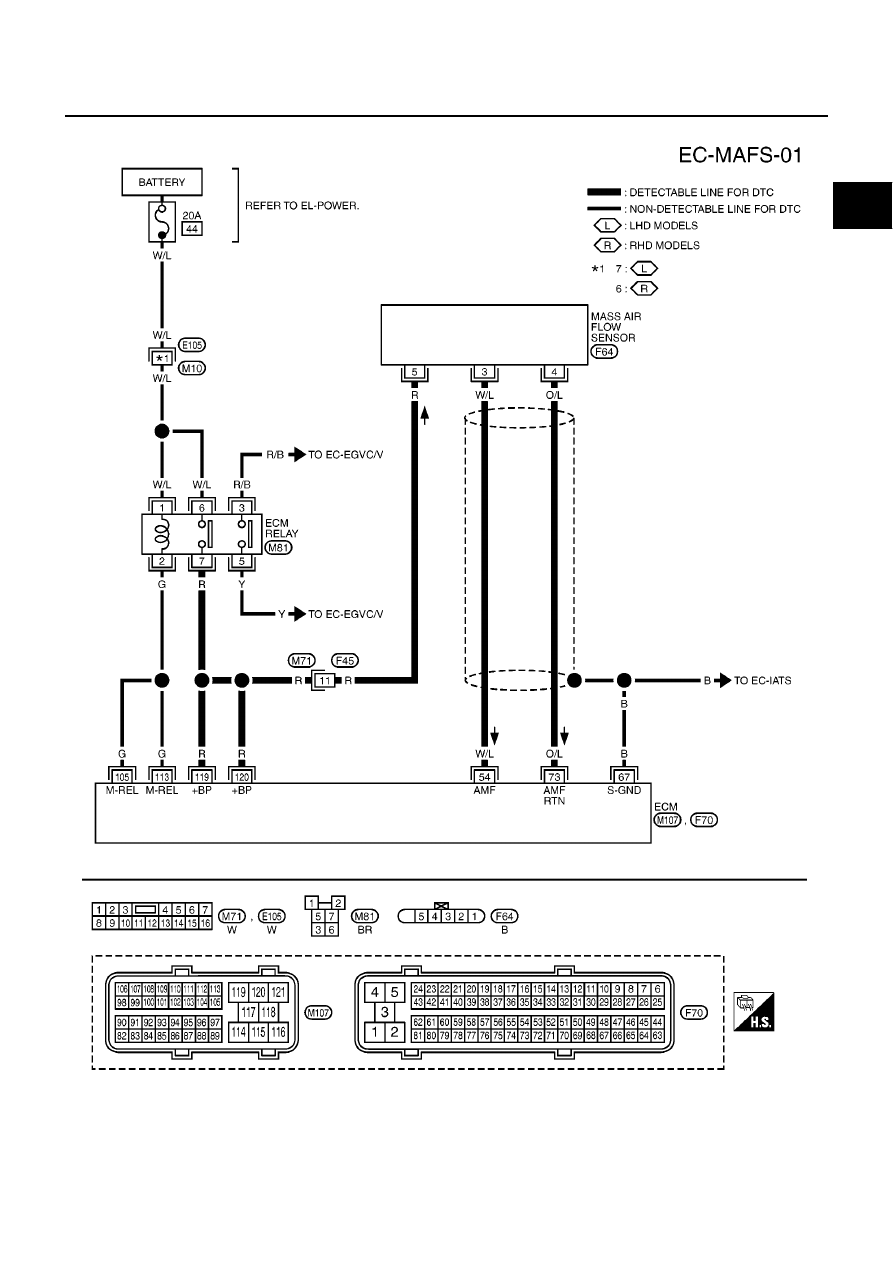

Wiring Diagram

EBS0139W

MBWA0651E

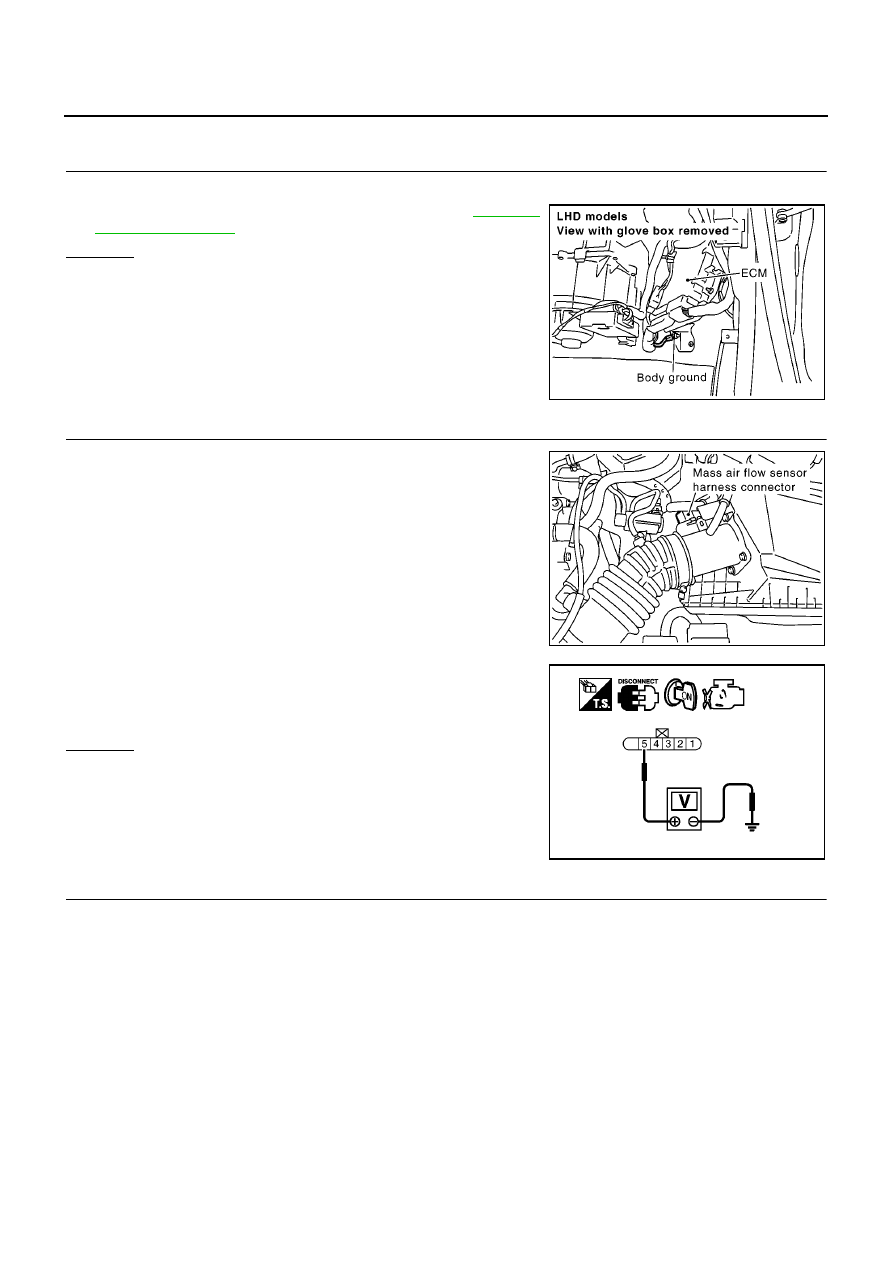

EC-1040

[YD (WITH EURO-OBD)]

DTC P0102, P0103 MAF SENSOR

Diagnostic Procedure

EBS0139X

1.

CHECK GROUND CONNECTIONS

1.

Turn ignition switch OFF.

2.

Loosen and retighten body ground screw. Refer to

EC-1010,

"Ground Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace ground connection.

2.

CHECK MAFS POWER SUPPLY CIRCUIT

1.

Disconnect mass air flow sensor harness connector.

2.

Turn ignition switch ON.

3.

Check voltage between mass air flow sensor terminal 5 and
ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors F45, M71

●

Harness for open or short between mass air flow sensor and ECM relay

●

Harness for open or short between mass air flow sensor and ECM

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0915E

MBIB0914E

Voltage: Battery voltage

MBIB0988E

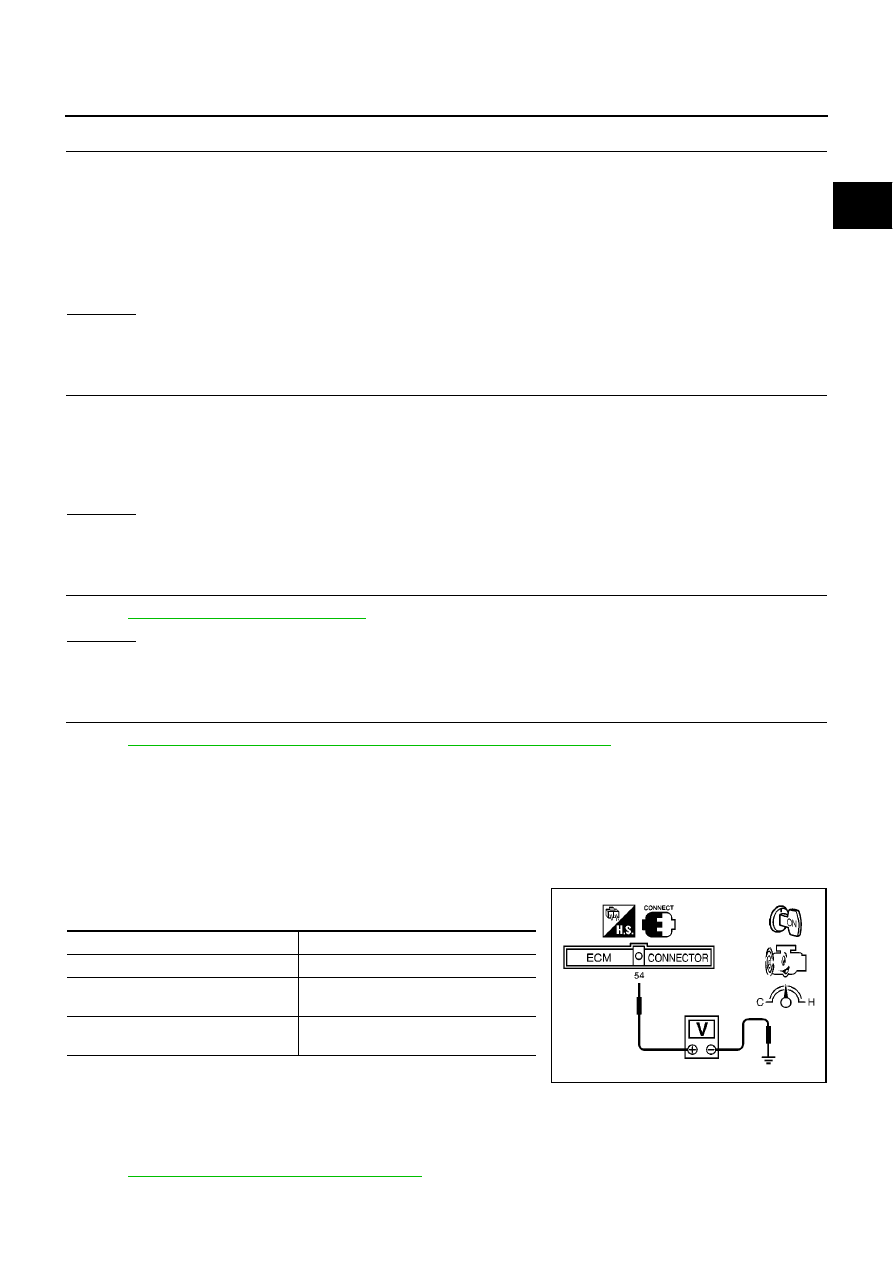

DTC P0102, P0103 MAF SENSOR

EC-1041

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

4.

CHECK MAFS GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between mass air flow sensor terminal 4 and ECM terminal 73.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK MAFS INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Check harness continuity between mass air flow sensor terminal 3 and ECM terminal 54.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

6.

CHECK MASS AIR FLOW SENSOR

Refer to

EC-1041, "Component Inspection"

.

OK or NG

OK

>> GO TO 7.

NG

>> Replace mass air flow sensor.

7.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1002, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS0139Y

MASS AIR FLOW SENSOR

1.

Reconnect harness connectors disconnected.

2.

Start engine and warm it up to normal operating temperature.

3.

Check voltage between ECM terminal 54 (Mass air flow sensor
signal) and ground.

4.

If the voltage is out of specification, disconnect MAF sensor har-
ness connector and connect it again.
Then repeat above check.

Removal and Installation

EBS0139Z

MASS AIR FLOW SENSOR

Refer to

EM-119, "AIR CLEANER AND AIR DUCT"

.

Continuity should exist.

Continuity should exist.

Condition

Voltage V

Ignition switch ON (Engine stopped.)

Approx. 0.7

Idle (Engine is warmed up to normal
operating temperature.)

1.8 - 2.3

2,000 rpm (Engine is warmed up to
normal operating temperature.)

2.5 - 3.0

SEF865T
