EC-982

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

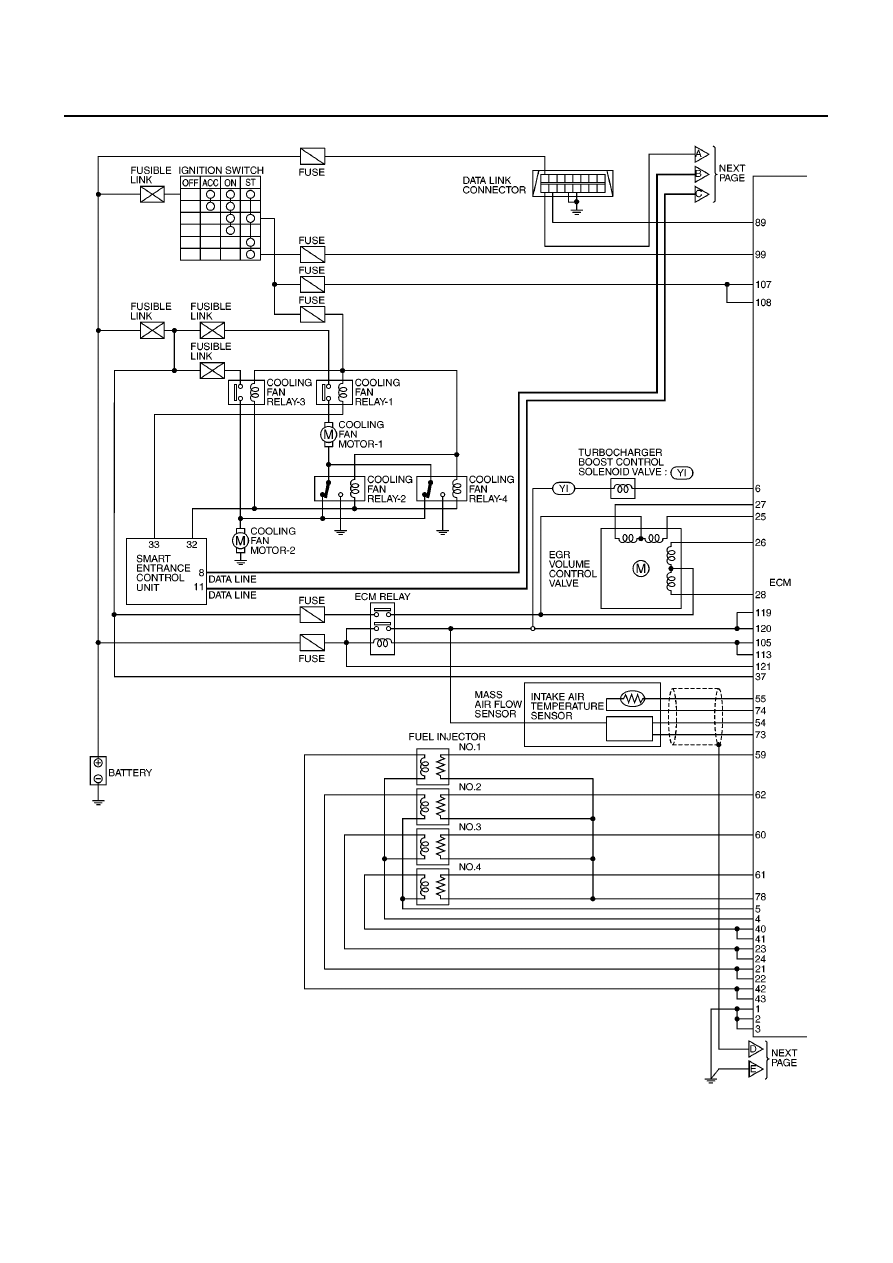

Circuit Diagram

EBS0138C

MBWA0630E

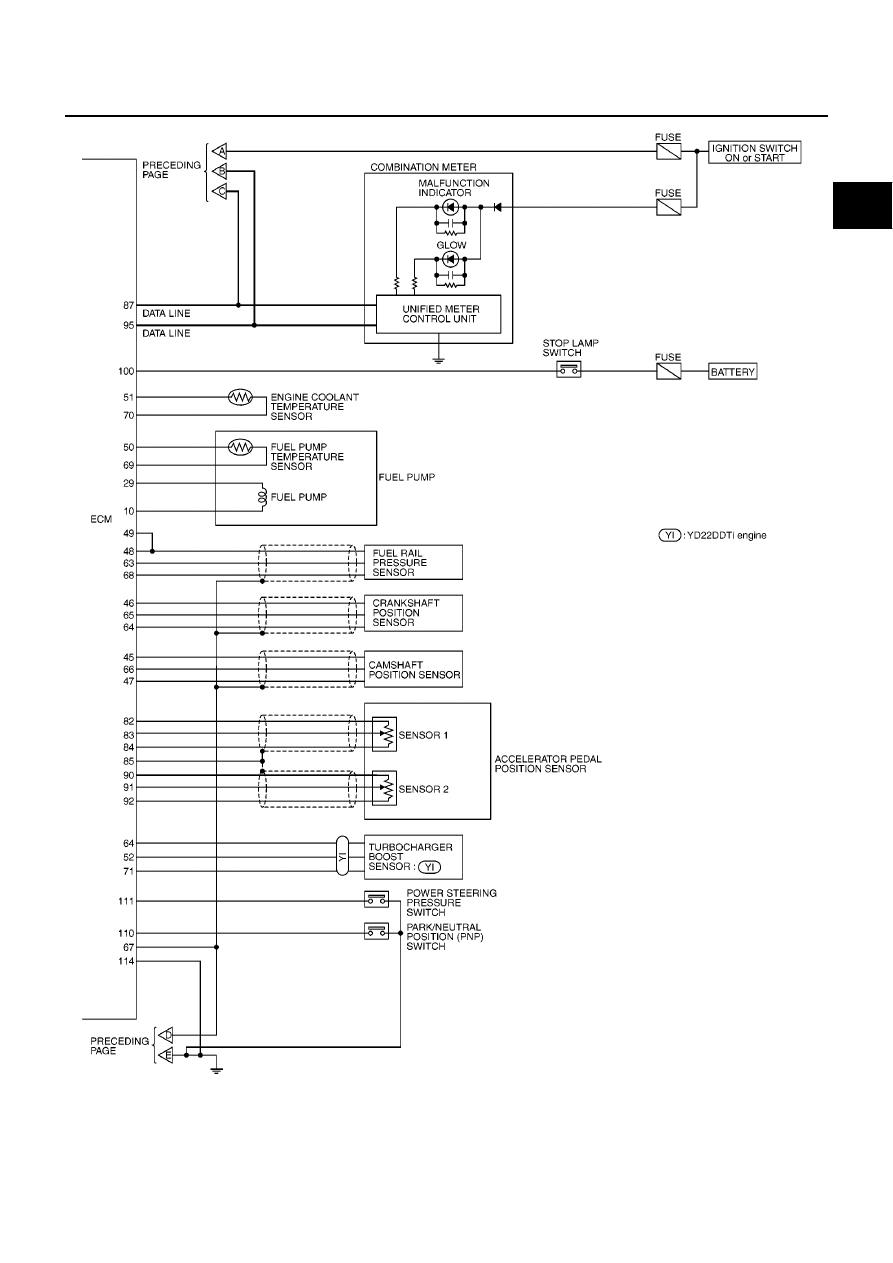

TROUBLE DIAGNOSIS

EC-983

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

YEC493A

EC-984

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

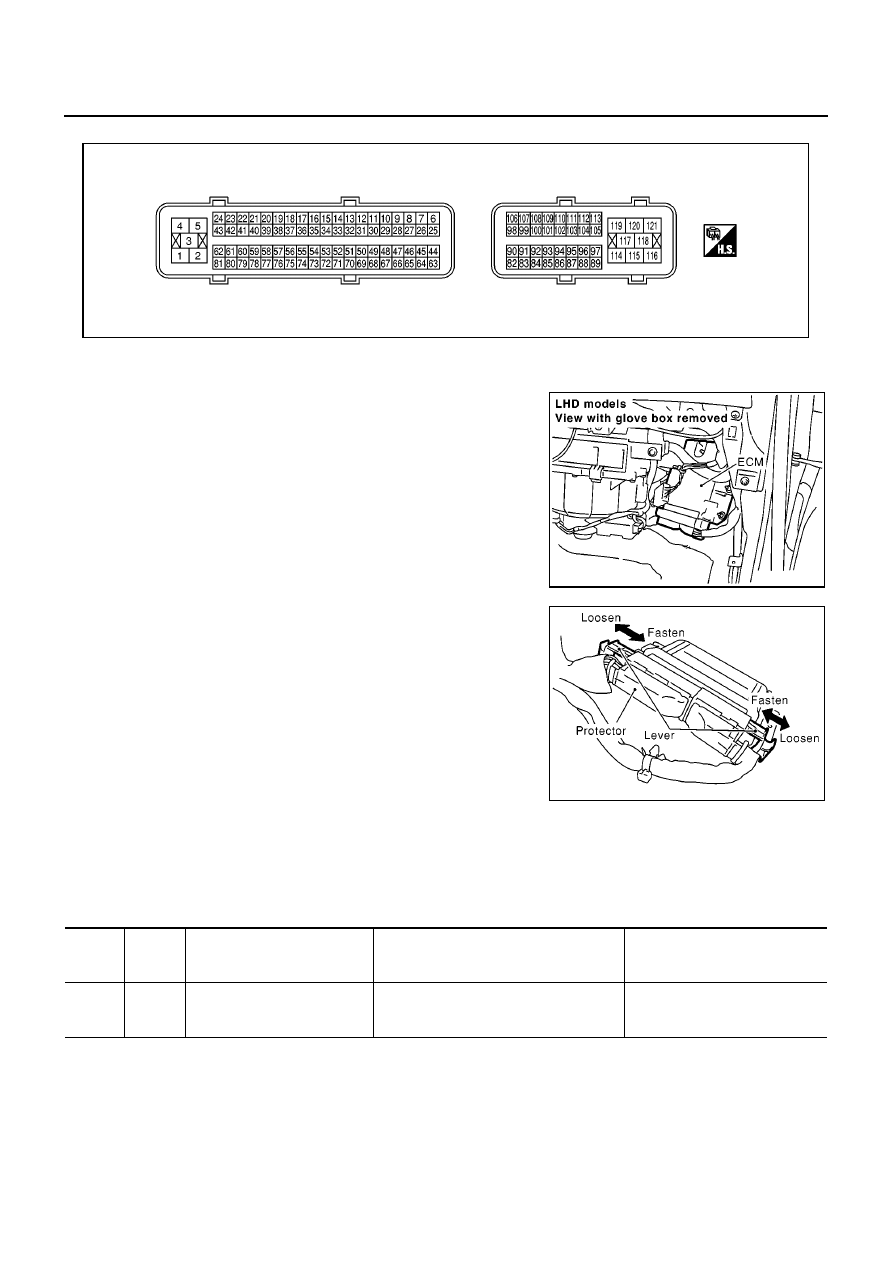

ECM Harness Connector Terminal Layout

EBS0138D

ECM Terminals And Reference Value

EBS0138E

PREPARATION

1.

ECM is located behind the glove box. For this inspection,
remove glove box.

2.

Remove ECM harness protector.

3.

When disconnecting ECM harness connector, loosen it with
levers as far as they will go as shown in the figure.

4.

Connect a break-out box (SST) and Y-cable adapter (SST)
between the ECM and ECM harness connector.

●

Use extreme care not to touch 2 pins at one time.

●

Data is for comparison and may not be exact.

ECM INSPECTION TABLE

Remarks: Specification data are reference values and are measured between each terminal and ground.
Pulse signal is measured by CONSULT-II.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MBIB0045E

MBIB0909E

MBIB0145E

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

1
2
3

B
B
B

ECM ground

[Engine is running]

●

Idle speed

Approximately 0V

TROUBLE DIAGNOSIS

EC-985

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

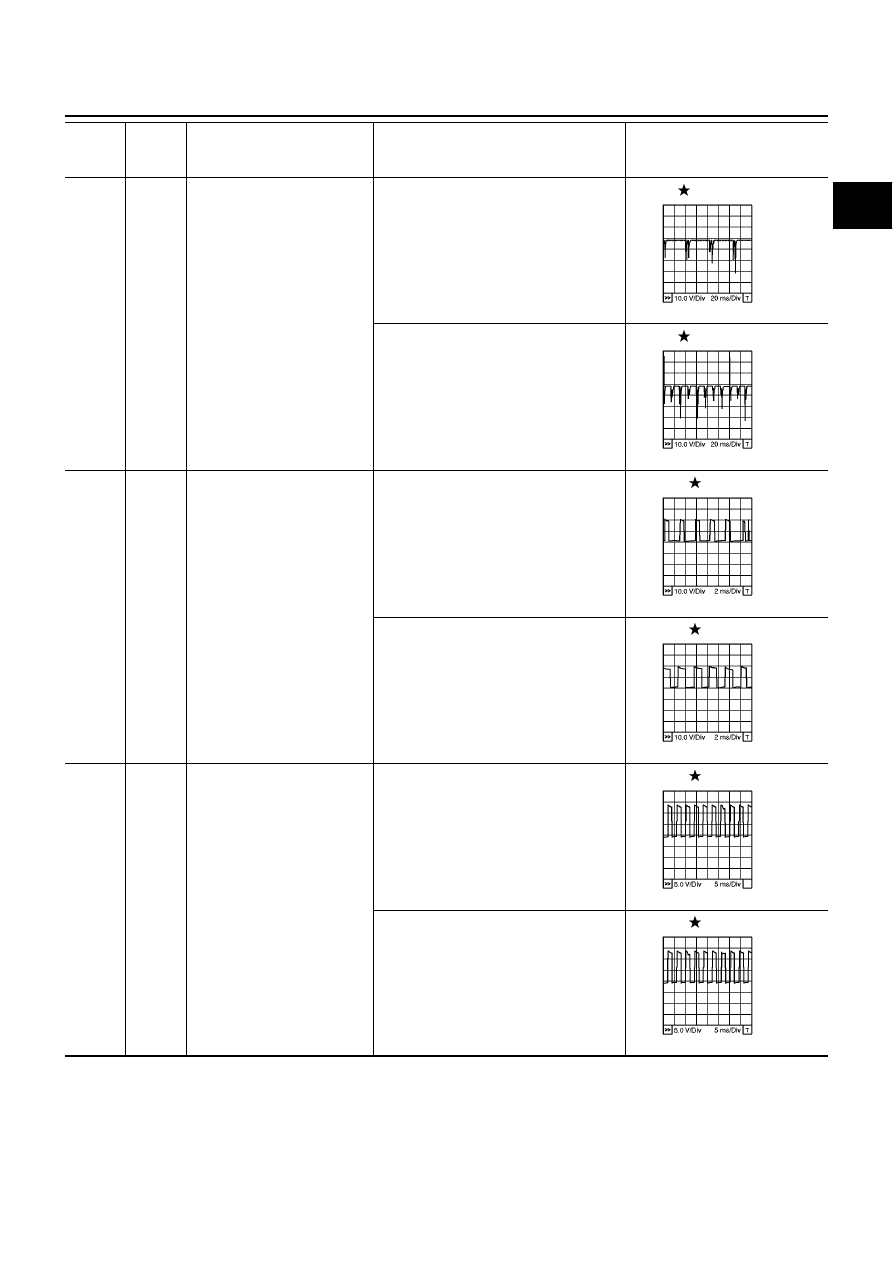

4

5

O/B

B

Fuel injector power supply
(For cylinder No. 1 and 4)
Fuel injector power supply
(For cylinder No. 2 and 3)

[Engine is running]

●

Warm-up condition

●

Idle speed

5 - 10V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

5 - 10V

6

L

Turbocharger boost control

solenoid valve*

2

[Ignition switch ON]

●

Warm-up condition

●

Idle speed

0 - 12.5V

[Ignition switch ON]

●

Warm-up condition

●

Engine speed is 2,000 rpm

0 - 12.5V

10

Y/L

Fuel pump power supply

[Engine is running]

●

Warm-up condition

●

Idle speed

0 - 12.5V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

0 - 12.5V

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

MBIB0883E

MBIB0884E

MBIB0889E

MBIB0890E

MBIB0885E

MBIB0886E
