EC-694

[QG (WITHOUT EURO-OBD)]

DTC P0134, P0154 HO2S1 (A/T MODELS)

●

Before installing new oxygen sensor, clean exhaust system threads using Oxygen Sensor Thread
Cleaner tool J-43897-18 or J-43897-12 and approved anti-seize lubricant.

Removal and Installation

EBS00QX6

HEATED OXYGEN SENSOR 1

Refer to

EM-21, "EXHAUST MANIFOLD AND CATALYTIC CONVERTER"

.

DTC P0138 HO2S2 (M/T MODELS)

EC-695

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

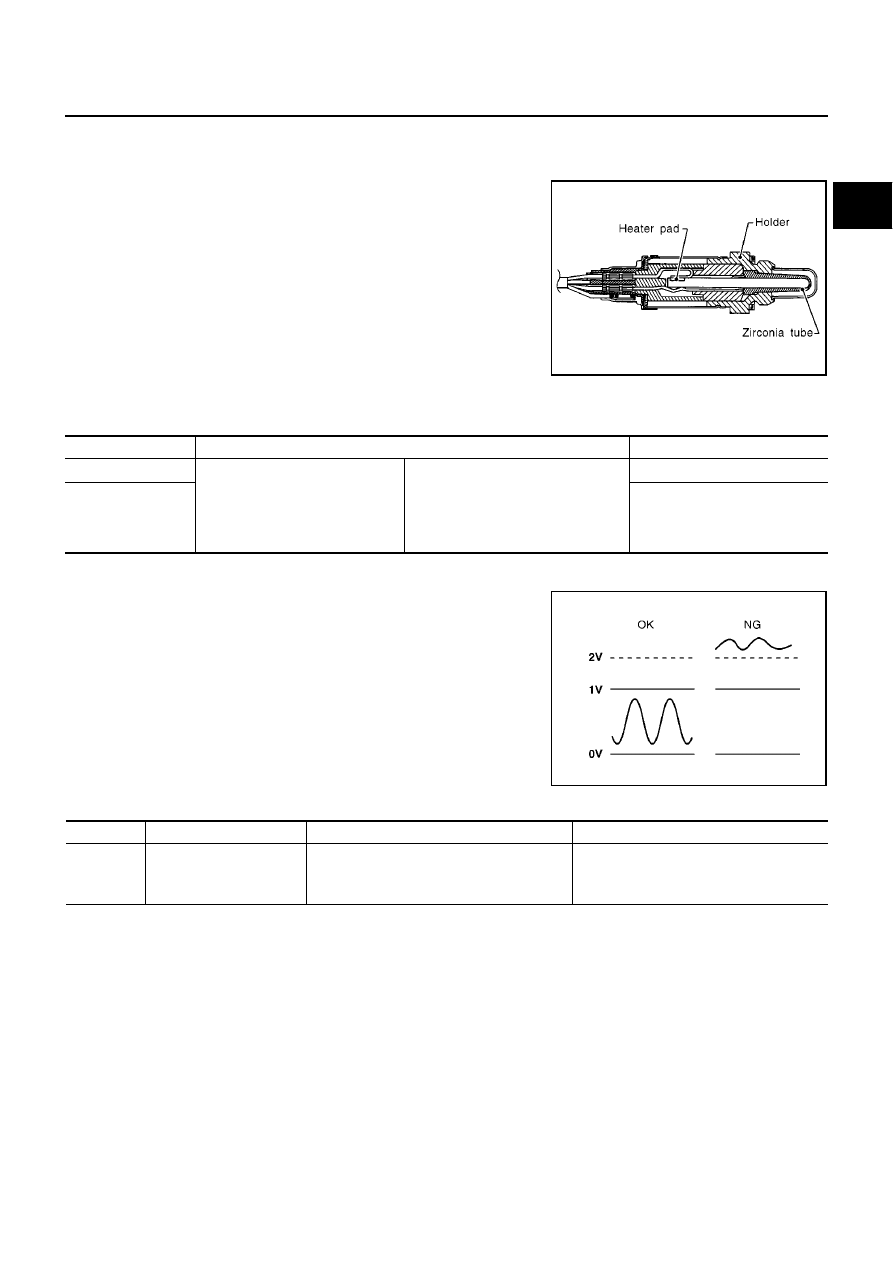

DTC P0138 HO2S2 (M/T MODELS)

PFP:226A0

Component Description

EBS00QX7

The heated oxygen sensor 2, after three way catalyst (manifold),
monitors the oxygen level in the exhaust gas.
Even if switching characteristics of the heated oxygen sensor 1 are
shifted, the air-fuel ratio is controlled to stoichiometric, by the signal
from the heated oxygen sensor 2.
This sensor is made of ceramic zirconia. The zirconia generates volt-
age from approximately 1V in richer conditions to 0V in leaner condi-
tions.
Under normal conditions the heated oxygen sensor 2 is not used for
engine control operation.

CONSULT-II Reference Value in Data Monitor Mode

EBS00QX8

Specification data are reference values.

On Board Diagnosis Logic

EBS00QX9

The heated oxygen sensor 2 has a much longer switching time
between rich and lean than the heated oxygen sensor 1. The oxygen
storage capacity of the three way catalyst (manifold) causes the
longer switching time. To judge the malfunctions of heated oxygen
sensor 2, ECM monitors whether the voltage is unusually high during
the various driving condition such as fuel-cut.

DTC Confirmation Procedure

EBS00QXA

CAUTION:

Always drive vehicle at a safe speed.

NOTE:
If “DTC Confirmation Procedure” has been previously conducted, always turn ignition switch “OFF” and wait at
least 10 seconds before conducting the next test.

SEF327R

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S2 (B1)

●

Engine: After warming up

●

Keeping the engine speed
between 3,500 and 4,000 rpm
for one minute and at idle for
one minute under no load

Revving engine from idle to 3,000
rpm quickly.

0 - 0.3V

←→

Approx. 0.6 - 1.0V

HO2S2 MNTR (B1)

LEAN

←→

RICH

SEF301U

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0138
0138

Heated oxygen sensor 2
circuit high voltage

An excessively high voltage from the sensor
is sent to ECM.

●

Harness or connectors
(The sensor circuit is open or shorted.)

●

Heated oxygen sensor 2

EC-696

[QG (WITHOUT EURO-OBD)]

DTC P0138 HO2S2 (M/T MODELS)

WITH CONSULT-II

1.

Turn ignition switch “ON” and select “DATA MONITOR” mode with CONSULT-II.

2.

Start engine and warm it up to the normal operating temperature.

3.

Turn ignition switch “OFF” and wait at least 10 seconds.

4.

Start engine and keep the engine speed between 3,500 and
4,000 rpm for at least one minute under no load.

5.

Let engine idle for two minutes.

6.

If 1st trip DTC is detected, go to

EC-698, "Diagnostic Procedure"

.

WITHOUT CONSULT-II

1.

Start engine and warm it up to the normal operating temperature.

2.

Turn ignition switch “OFF” and wait at least 10 seconds.

3.

Start engine and keep the engine speed between 3,500 and 4,000 rpm for at least one minute under on
load.

4.

Let engine idle for two minutes.

5.

Perform “Diagnostic Test Mode II (Self-diagnostic results)” with ECM.

6.

If 1st trip DTC is detected, go to

EC-698, "Diagnostic Procedure"

.

SEF174Y

DTC P0138 HO2S2 (M/T MODELS)

EC-697

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

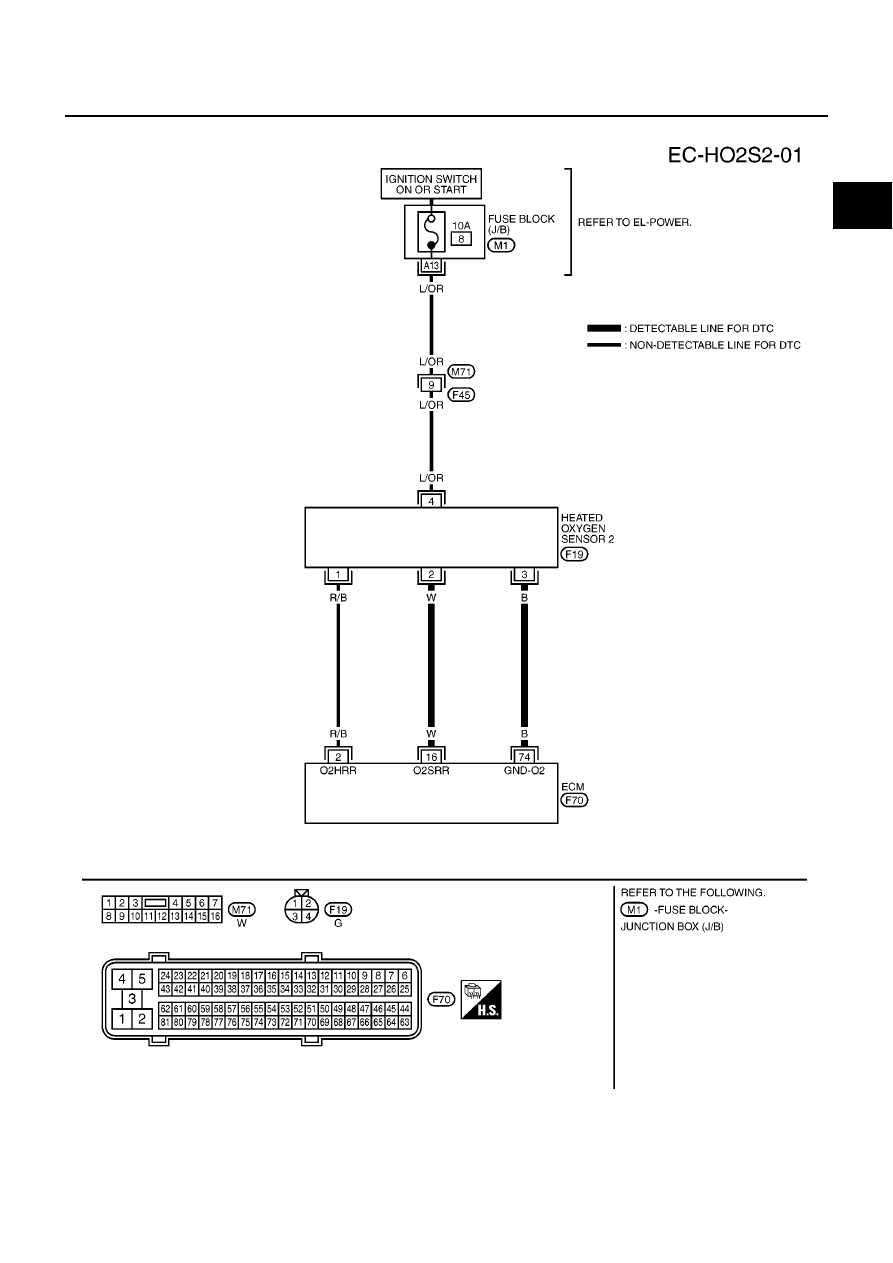

Wiring Diagram

EBS00QXB

YEC446A
