Nissan Almera Tino V10. Manual - part 255

MBIB0233E

2.

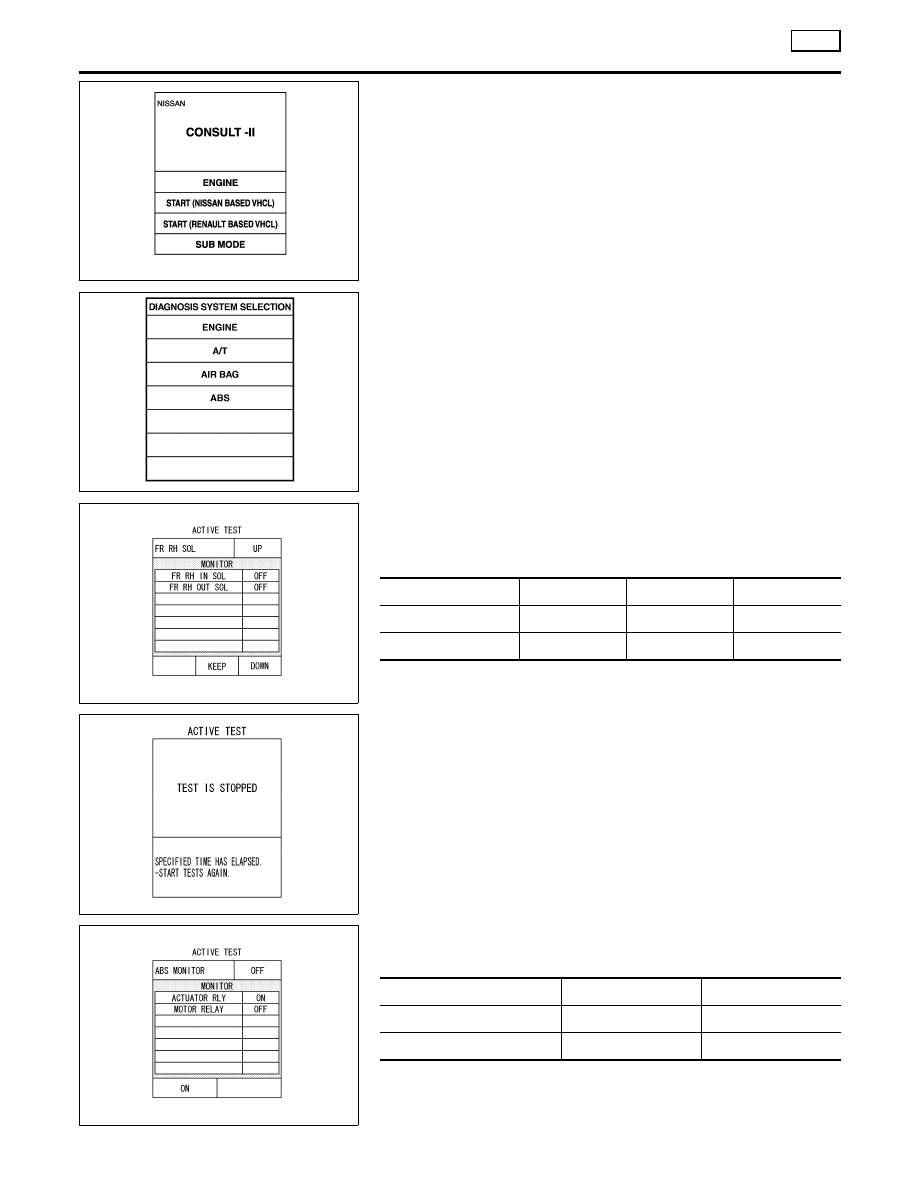

Touch “START (NISSAN BASED VHCL)” on the display.

PBR385C

3.

Touch “ABS”.

4.

Touch “ACTIVE TEST”.

5.

Test item selection screen is displayed.

6.

Touch test item.

7.

Touch “START” with “MAIN SIGNALS” line inverted.

8.

Active test screen is displayed.

SFIA0395E

Display Item List

NLBR0210S0402

ABS solenoid valve
Touch “UP”, “KEEP” and “DOWN”. Check ABS solenoid valves
(inlet/outlet) operate as the following chart using screen monitor.

Operation

Up

Keep

Down

ABS inlet S/V

OFF

ON

ON

ABS outlet S/V

OFF

OFF

ON*

*: ON for 1 to 2 seconds after touch, and then OFF

SFIA0396E

NOTE:

I

If active test is performed with brake pedal depressed, pedal
stroke may be changed. This is a normal condition.

I

“TEST STOP” is displayed 10 seconds later from the operation
start.

I

To perform test again after “TEST STOP” is displayed, repeat
step 6 of operation procedure.

SFIA0397E

ABS motor
Touch “ON” and “OFF” on screen. Check ABS motor relay operates
as shown in the following chart.

Operation

ON

OFF

ABS actuator

ON

ON

ABS motor

ON

OFF

NOTE:

I

If active test is performed with brake pedal depressed, pedal
stroke may be changed. This is a normal condition.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

ABS

CONSULT-II Functions (Cont’d)

BR-68

I

“TEST STOP” is displayed 10 seconds later from the operation
start.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

ABS

CONSULT-II Functions (Cont’d)

BR-69

YBR380

ABS Actuator and Electric Unit

NLBR0211

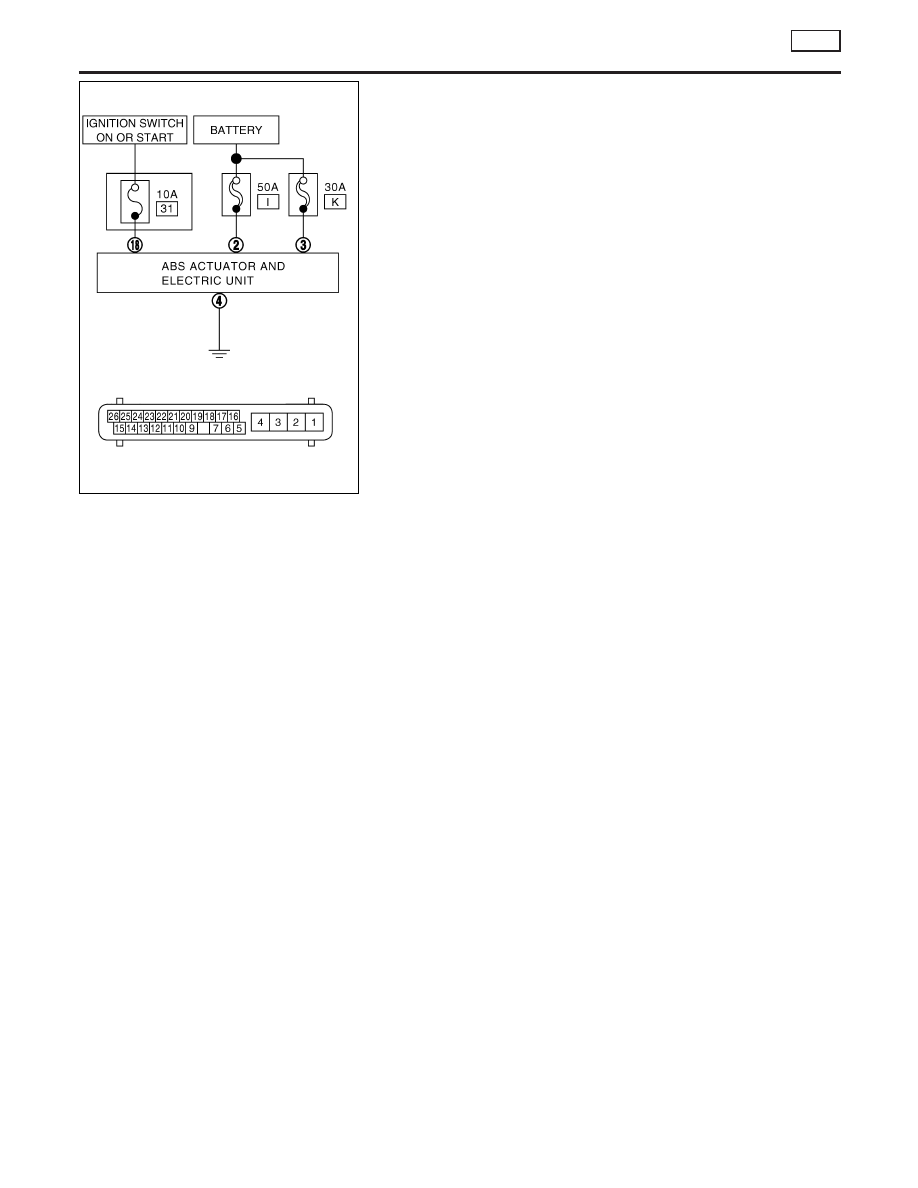

Disconnect each ABS actuator and electric unit E1 (Type I), E217
(Type II) connector. Confirm continuity and resistance value
between each pair of ABS actuator and electric unit harness con-
nector.

CAUTION:

Be sure ABS motor is securely grounded.

Basic Inspection 1 Brake Fluid Level and
Leakage Inspection

NLBR0212

1.

Check fluid level in brake reservoir tank. If fluid level is low,
refill brake fluid.

2.

Check area around brake piping and ABS actuator and elec-
tric unit for leaks. If a leak or oozing is detected, check as fol-
lows:

I

If connections at ABS actuator and electric unit are loose,
tighten piping to the specified torque. Then check again for
leaks, and be sure there is no fluid leak.

I

If the flare nuts at the connections and the threads of the ABS
actuator and electric unit are damaged, replace the damaged
parts. Then check again for leaks, and make sure that there is
no fluid leak.

I

If leak or oozing is detected except for ABS actuator and elec-
tric unit connections, wipe it with clean cloth. Then check again
for leaks. If there is still leak or oozing, replace damaged part.

I

If leak or oozing is detected on ABS actuator and electric unit,
wipe with a clean cloth. Check again for leaks, and if there is
still leak or oozing, replace ABS actuator and electric unit.

CAUTION:

ABS actuator and electric unit body cannot be disassembled.

Basic Inspection 2 Inspection for Loose Power
Supply Terminal

NLBR0213

Check battery for looseness on battery positive/negative terminals
and ground connection.

TROUBLE DIAGNOSIS — BASIC INSPECTION

ABS

ABS Actuator and Electric Unit

BR-70

Basic Inspection 3 ABS Warning Lamp
Inspection

NLBR0214

1.

Be sure ABS warning lamp turns on when ignition switch is
turned ON. If it does not turn on, check CAN communications.
Refer

to

BR-73.

If

there

are

no

errors

with

CAN

communications, check ABS warning lamp harness.

2.

Be sure ABS warning lamp turns off after approximately 1
second when ignition switch is turned ON. If it does not turn off,
perform self-diagnosis.

3.

After driving the vehicle at Approx. 30 km/h (19 MHP) for a few
seconds, check ABS warning lamp do not illuminate.

4.

After completing the self-diagnosis, always erase the diagno-
sis memory.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

ABS

Basic Inspection 3 ABS Warning Lamp Inspection

BR-71
