ATC-92

TROUBLE DIAGNOSIS

Noise

EJS0030K

SYMPTOM: Noise

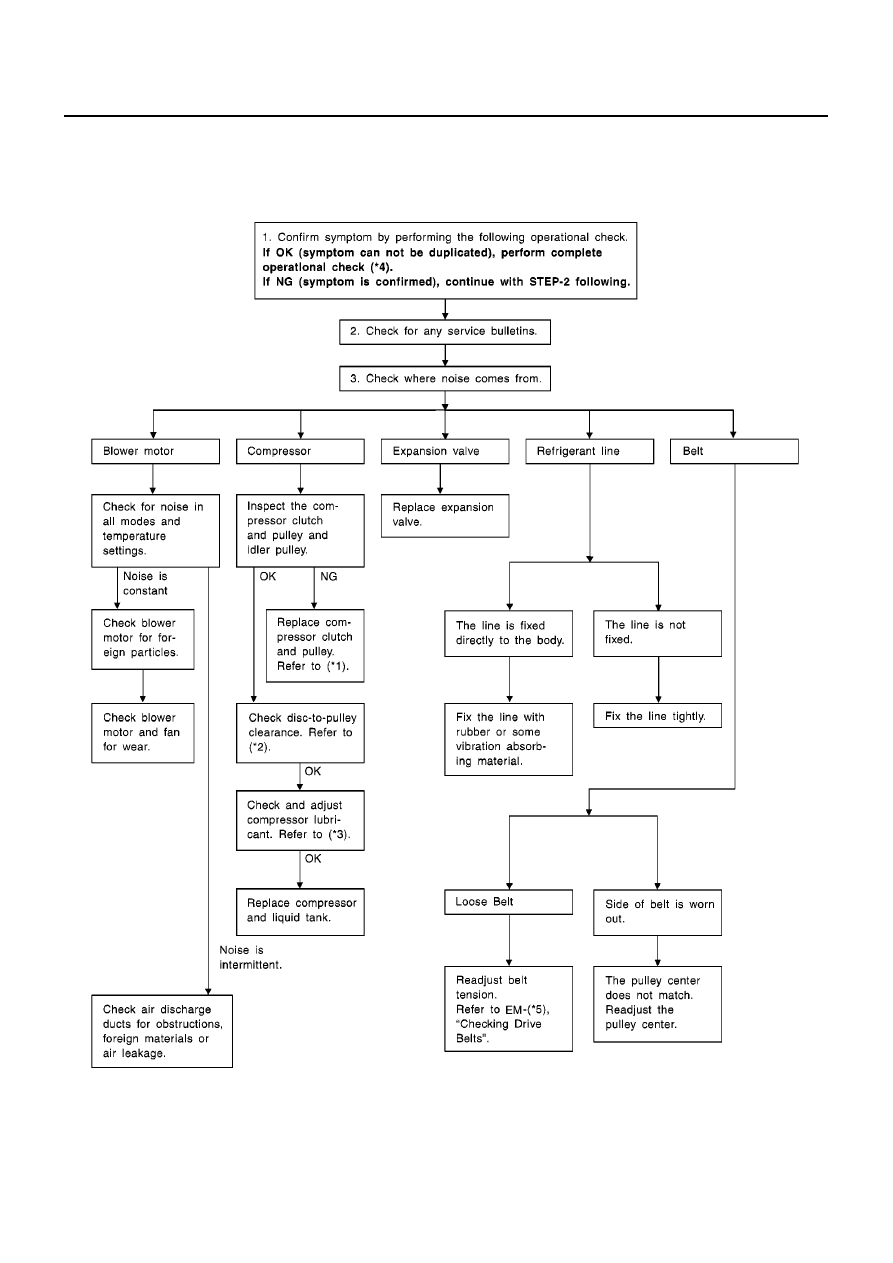

INSPECTION FLOW

RJIA1596E

TROUBLE DIAGNOSIS

ATC-93

C

D

E

F

G

H

I

K

L

M

A

B

ATC

Self-diagnosis

EJS0030L

Symptom: Self-diagnosis cannot be performed.

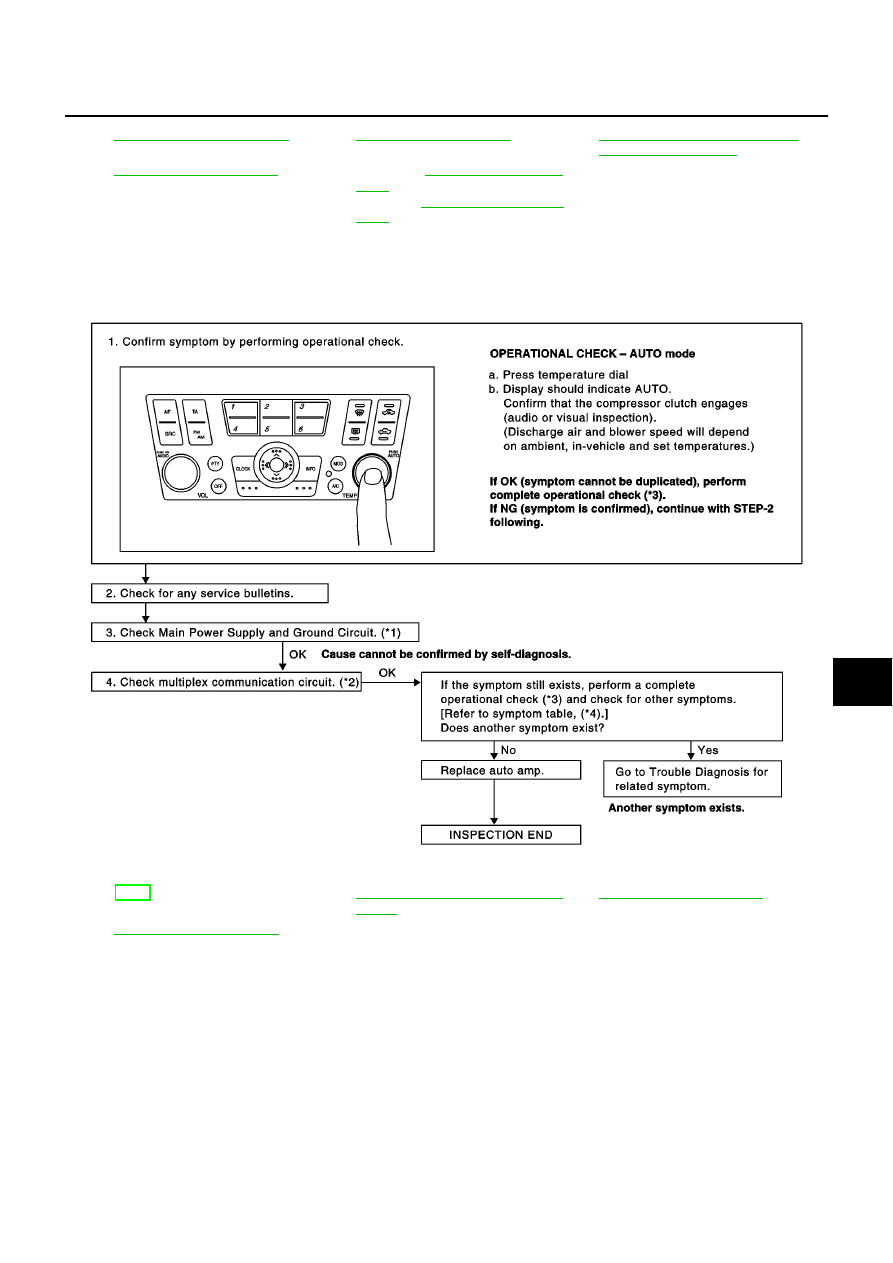

INSPECTION FLOW

*1

ATC-135, "Compressor Clutch"

*2

ATC-136, "INSTALLATION"

*3

ATC-20, "Maintenance of Lubricant
Quantity in Compressor"

*4

ATC-50, "Operational Check"

*5

QG engine:

EM-13, "Checking Drive

Belts"

YD engine:

EM-117, "Checking Drive

Belts"

*1

EL-11, "POWER SUPPLY ROUT-

ING"

*2

ATC-104, "Multiplex Communication
Circuit"

*3

ATC-50, "Operational Check"

*4

ATC-29, "SYMPTOM TABLE"

RJIA1710E

ATC-94

TROUBLE DIAGNOSIS

Memory Function

EJS0030M

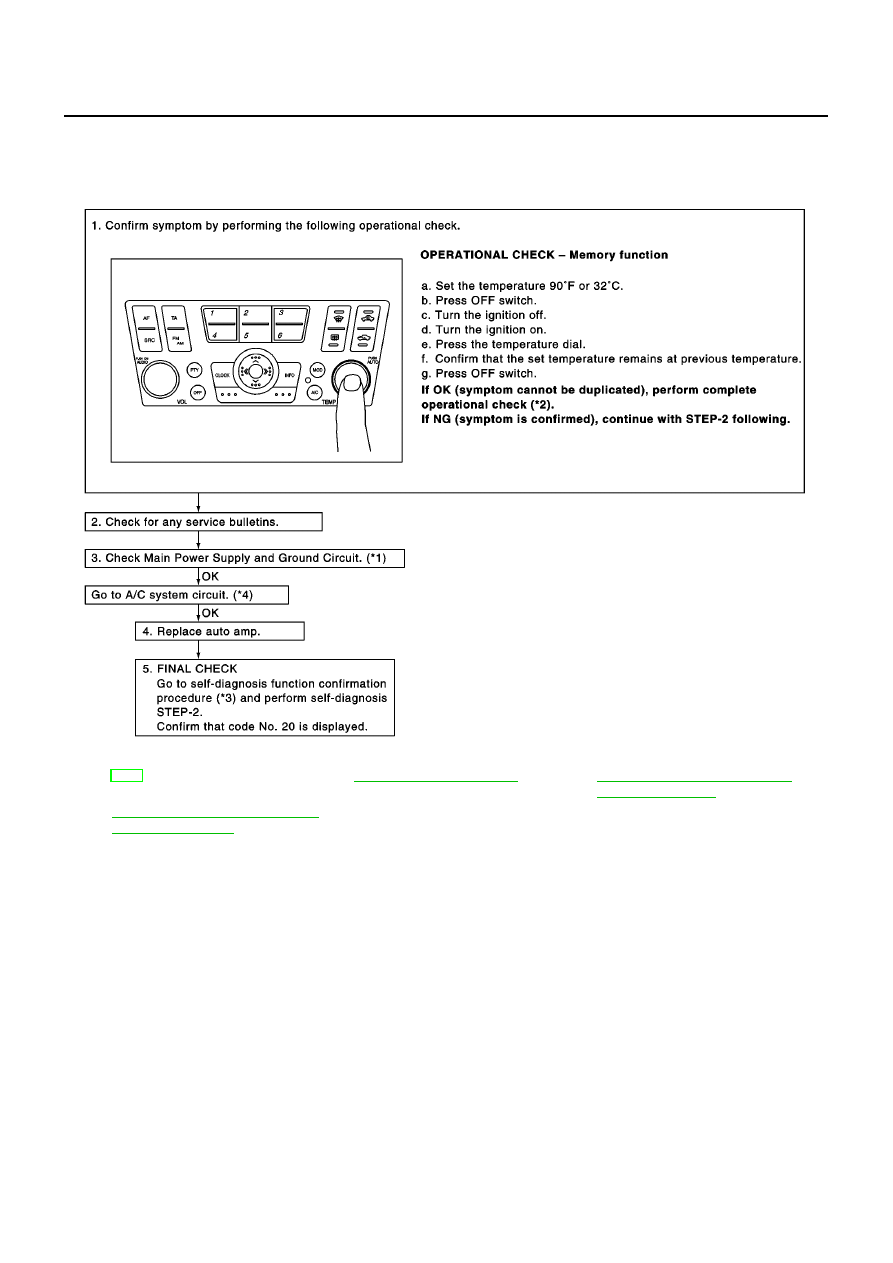

Symptom: Memory function does not operate.

INSPECTION FLOW

*1

EL-11, "POWER SUPPLY ROUT-
ING"

*2

ATC-50, "Operational Check"

*3

ATC-42, "FUNCTION CONFIRMA-
TION PROCEDURE"

*4

ATC-54, "Power Supply and Ground
Circuit for Auto Amp."

RJIA1711E

TROUBLE DIAGNOSIS

ATC-95

C

D

E

F

G

H

I

K

L

M

A

B

ATC

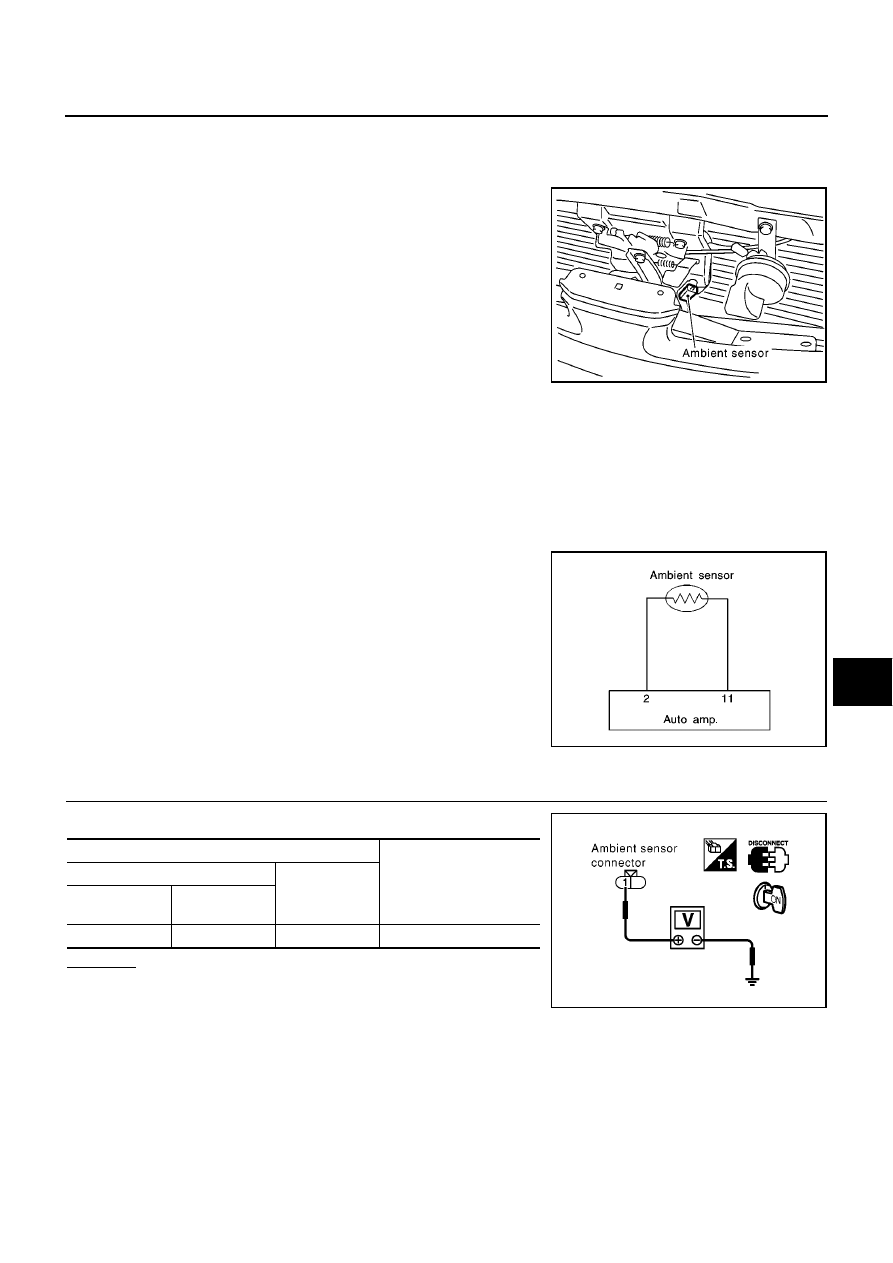

Ambient Sensor Circuit

EJS0037G

COMPONENT DESCRIPTION
Ambient Sensor

The ambient sensor is attached on the radiator core upper support. It
detects ambient temperature and converts it into a resistance value
which is then input into the auto amplifier.

AMBIENT TEMPERATURE INPUT PROCESS

The automatic amplifier includes a processing circuit for the ambient sensor input. However, when the temper-
ature detected by the ambient sensor increases quickly, the processing circuit retards the auto amp. function.
It only allows the auto amp. to recognize an ambient temperature increase of 0.33

°

C (0.6

°

F) per 100 seconds.

As an example, consider stopping for a cup of coffee after high speed driving. Although the actual ambient
temperature has not changed, the temperature detected by the ambient sensor will increase. This is because
the heat from the engine compartment can radiate to the front grille area, location of the ambient sensor.

DIAGNOSTIC PROCEDURE FOR AMBIENT SENSOR

SYMPTOM: Ambient sensor circuit is open or shorted. (21 or

−

21 is

indicated on auto amp. As a result of conducting Self-diagnosis
STEP 2.)

1.

CHECK VOLTAGE BETWEEN AMBIENT SENSOR HARNESS CONNECTOR AND GROUND

Disconnect ambient sensor harness connector.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 4.

RJIA2326E

RHA051GA

Terminal

Voltage

(+)

(-)

Ambient sen-

sor connector

Terminal No.

(Wire color)

E136

1 (W/G)

Ground

Approx. 5V

RJIA0681E
