DTC P0745 LINE PRESSURE SOLENOID VALVE

DROPPING RESISTOR

●

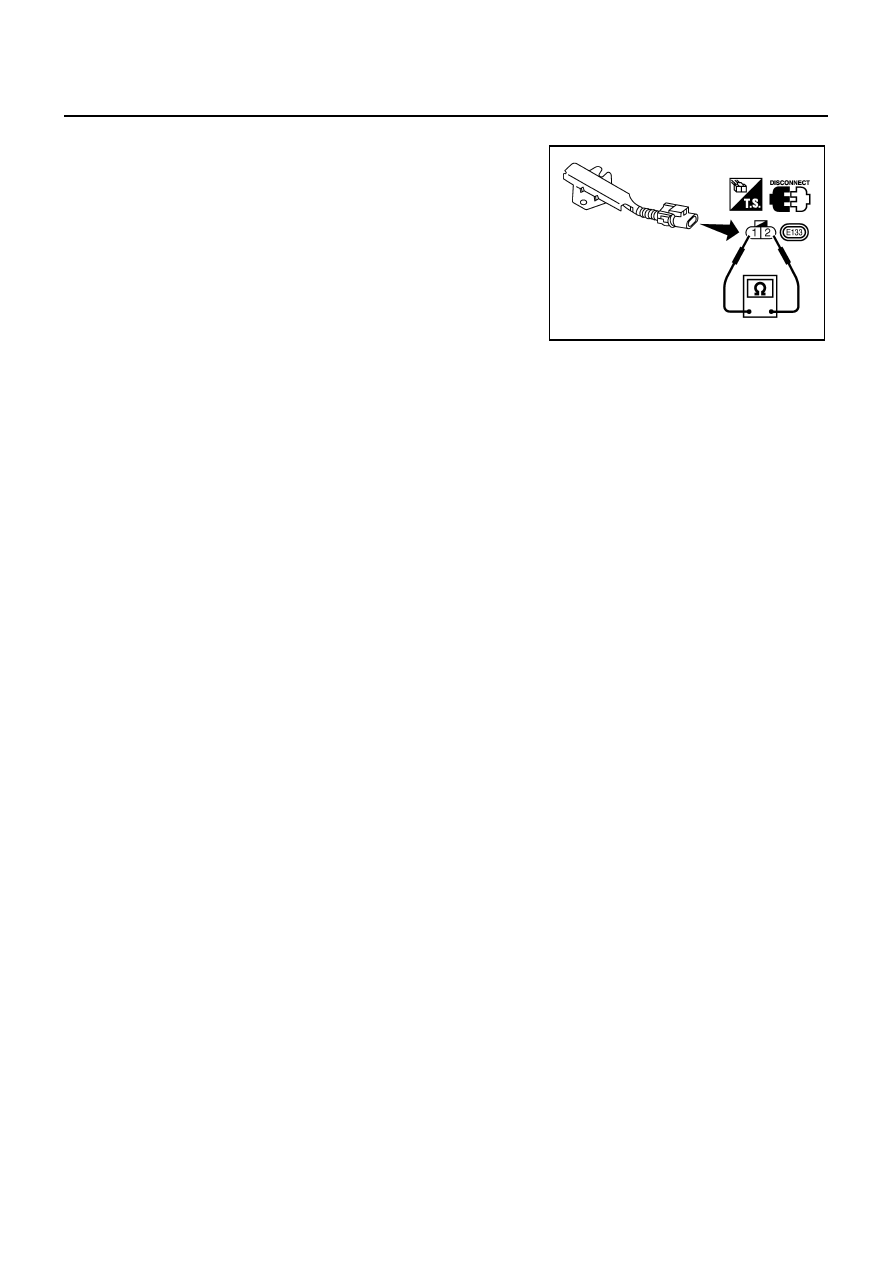

Check resistance between two terminals.

Resistance: 10 - 15

Ω

MCIA0090E

DTC P0750 SHIFT SOLENOID VALVE A

AT-173

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

DTC P0750 SHIFT SOLENOID VALVE A

PFP:31940

Description

ECS0098D

Shift solenoid valves A and B are turned “ON” or “OFF” by the TCM
in response to signals sent from the PNP switch, vehicle speed and
throttle position sensors. Gears will then be shifted to the optimum
position.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

ON BOARD DIAGNOSIS LOGIC

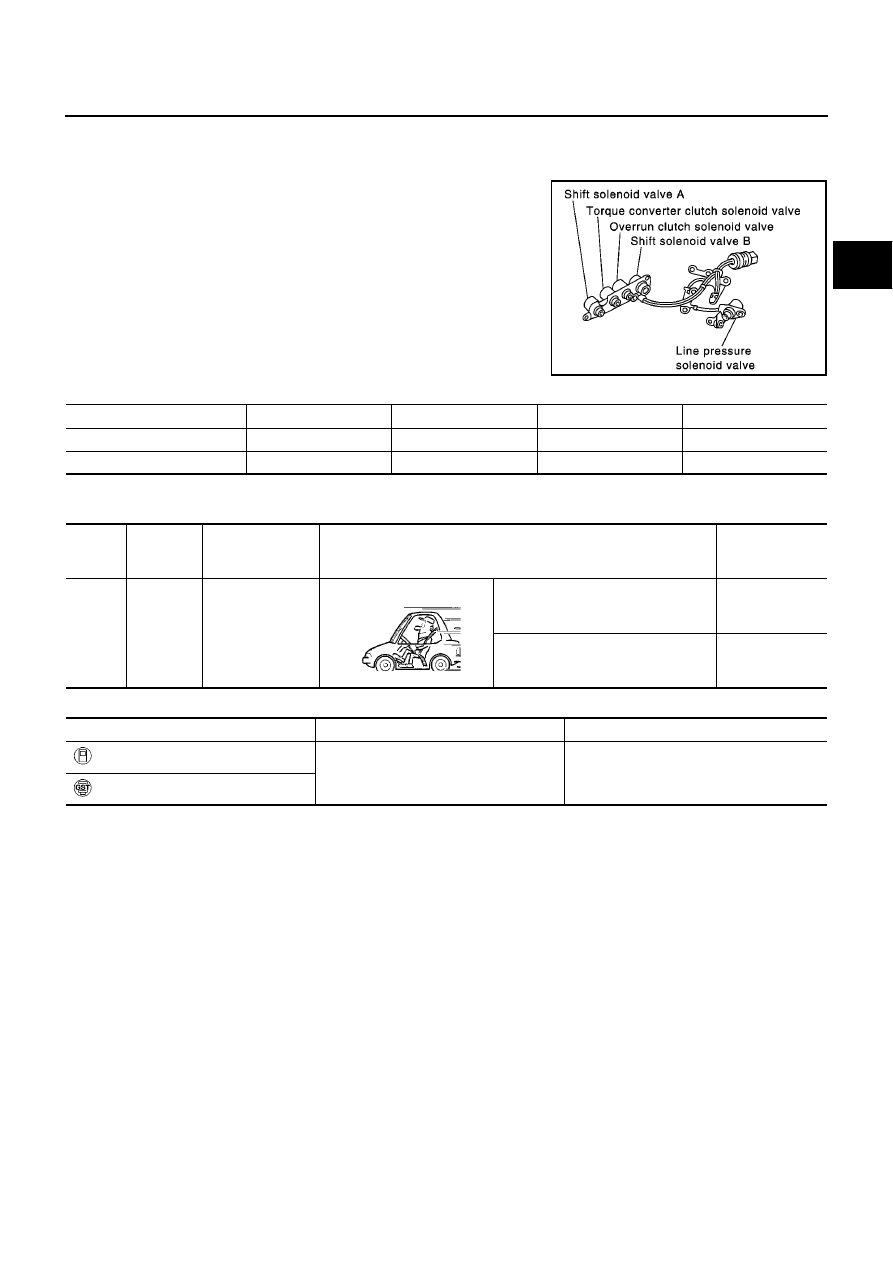

SCIA0718E

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

11

L/W

Shift solenoid
valve A

When shift solenoid valve A oper-
ates.
(When driving in “D

1

” or “D

4

”.)

Battery voltage

When shift solenoid valve A does not
operate.
(When driving in “D

2

” or “D

3

”.)

0V

Diagnostic trouble code

Malfunction is detected when...

Check items (Possible cause)

: SFT SOL A/CIRC

TCM detects an improper voltage drop
when it tries to operate the solenoid valve.

●

Harness or connectors
(The solenoid circuit is open or shorted.)

●

Shift solenoid valve A

: P0750

AT-174

[EURO-OBD]

DTC P0750 SHIFT SOLENOID VALVE A

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCEDURE” has been previously conducted,
always turn ignition switch “OFF” and wait at least 5 seconds before conducting the next test.
After the repair, perform the following procedure to confirm the malfunction is eliminated.

With CONSULT-II

1.

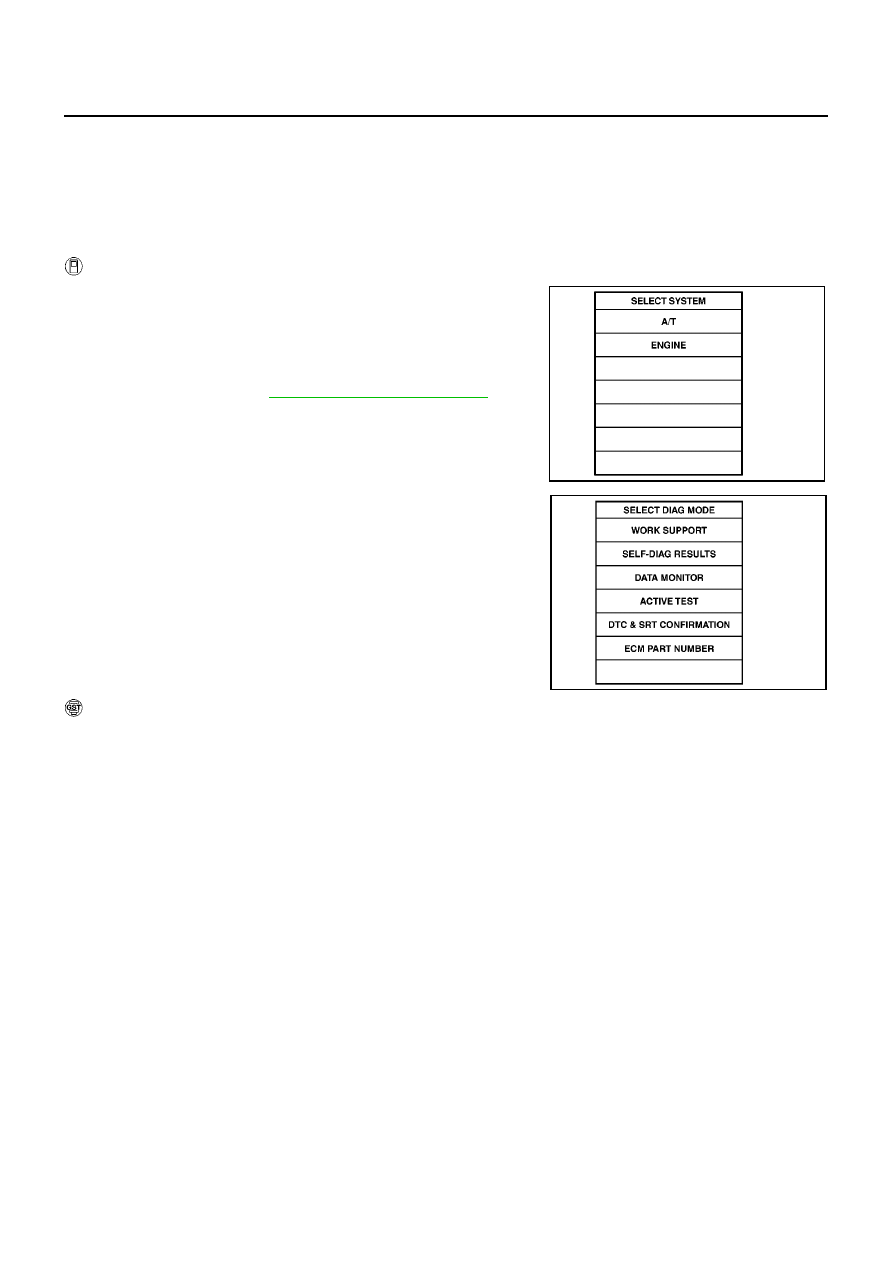

Turn ignition switch “ON” and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2.

Start engine.

3.

Drive vehicle in D position and allow the transmission to shift “1”

→

“2” (“GEAR”).

4.

If DTC is detected, go to

AT-176, "Diagnostic Procedure"

.

With GST

Follow the procedure “With CONSULT-II”.

SAT014K

SAT020K

DTC P0750 SHIFT SOLENOID VALVE A

AT-175

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

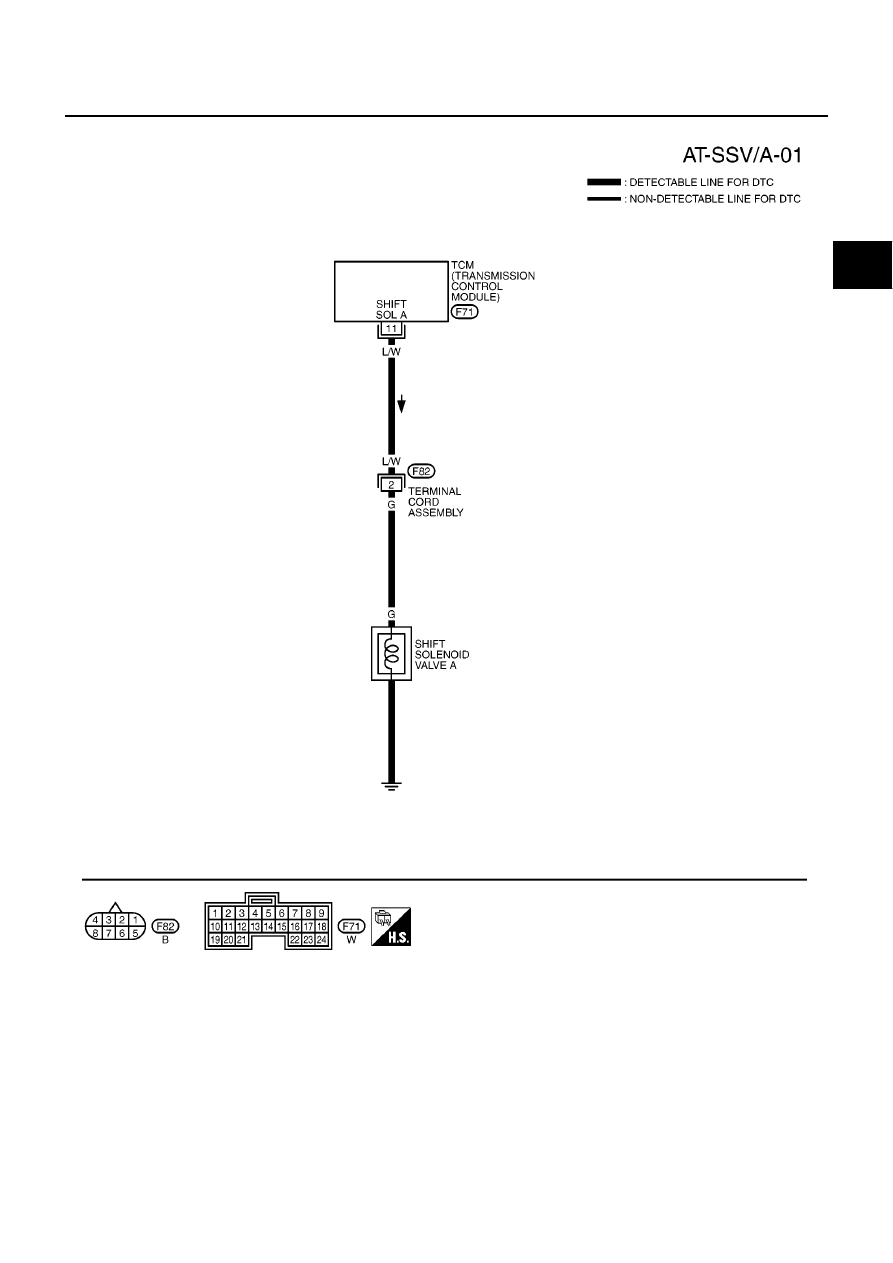

Wiring Diagram — AT — SSV/A

ECS0098E

YAT379A
