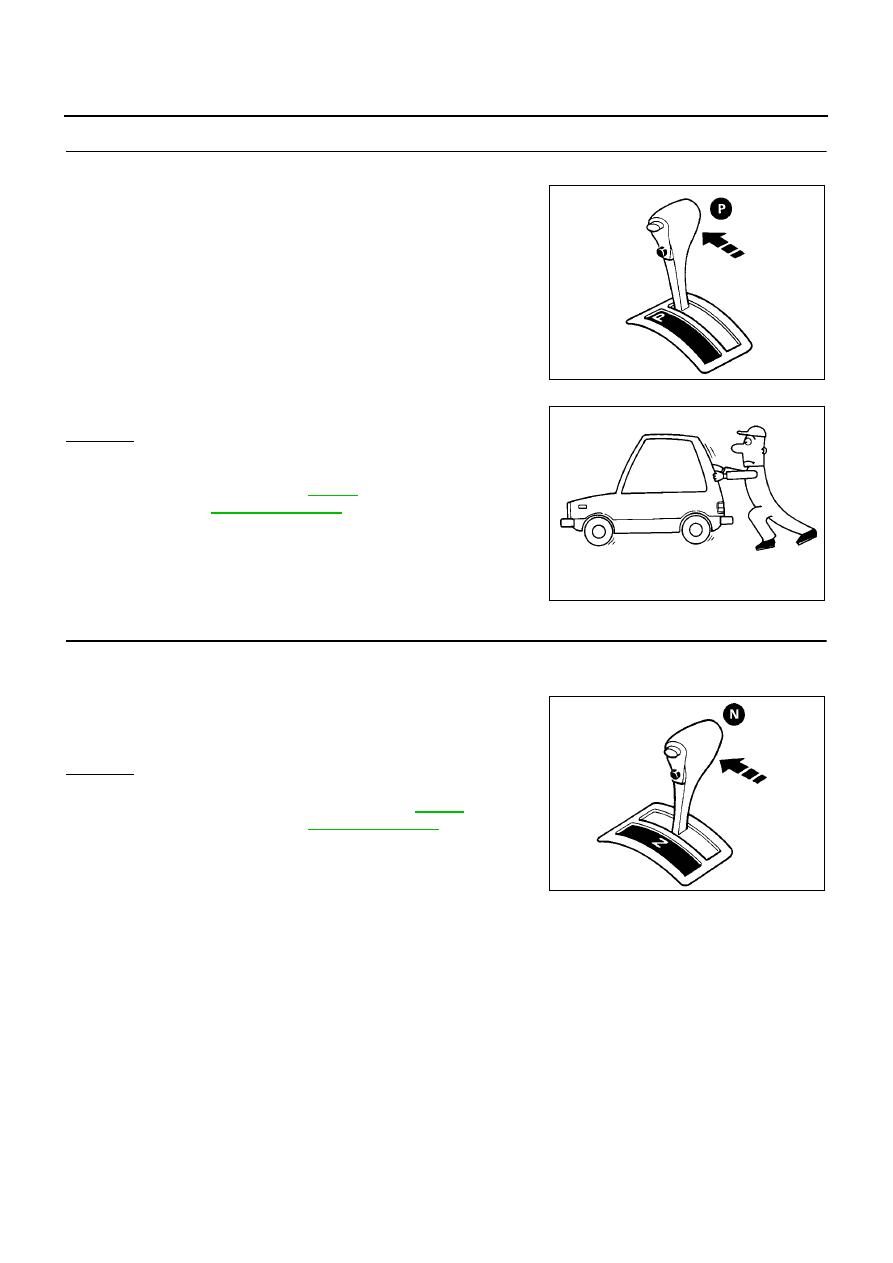

AT-72

[EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

3.

CHECK VEHICLE MOVE

1.

Turn ignition switch to “OFF” position.

2.

Move selector lever to “P” position.

3.

Release parking brake.

4.

Push vehicle forward or backward.

5.

Does vehicle move when it is pushed forward or backward?

Yes or No

Yes

>> Mark the box on the DIAGNOSTIC WORKSHEET. Go

To “3. In “P” Position, Vehicle Moves Forward Or Back-
ward When Pushed”,

AT-214

. Continue ROAD TEST.

Refer to

AT-68, "Road Test"

.

No

>> GO TO 4

4.

CHECK VEHICLE MOVE

1.

Apply parking brake.

2.

Move selector lever to “N” position.

3.

Turn ignition switch to “START” position and start engine.

4.

Release parking brake.

5.

Does vehicle move forward or backward?

Yes or No

Yes

>> Mark the box on the DIAGNOSTIC WORKSHEET. Go

To “4. In “N” Position, Vehicle Moves”,

AT-216

. Continue

ROAD TEST. Refer to

AT-68, "Road Test"

.

No

>> GO TO 5

SAT768B

SAT796A

SAT771B

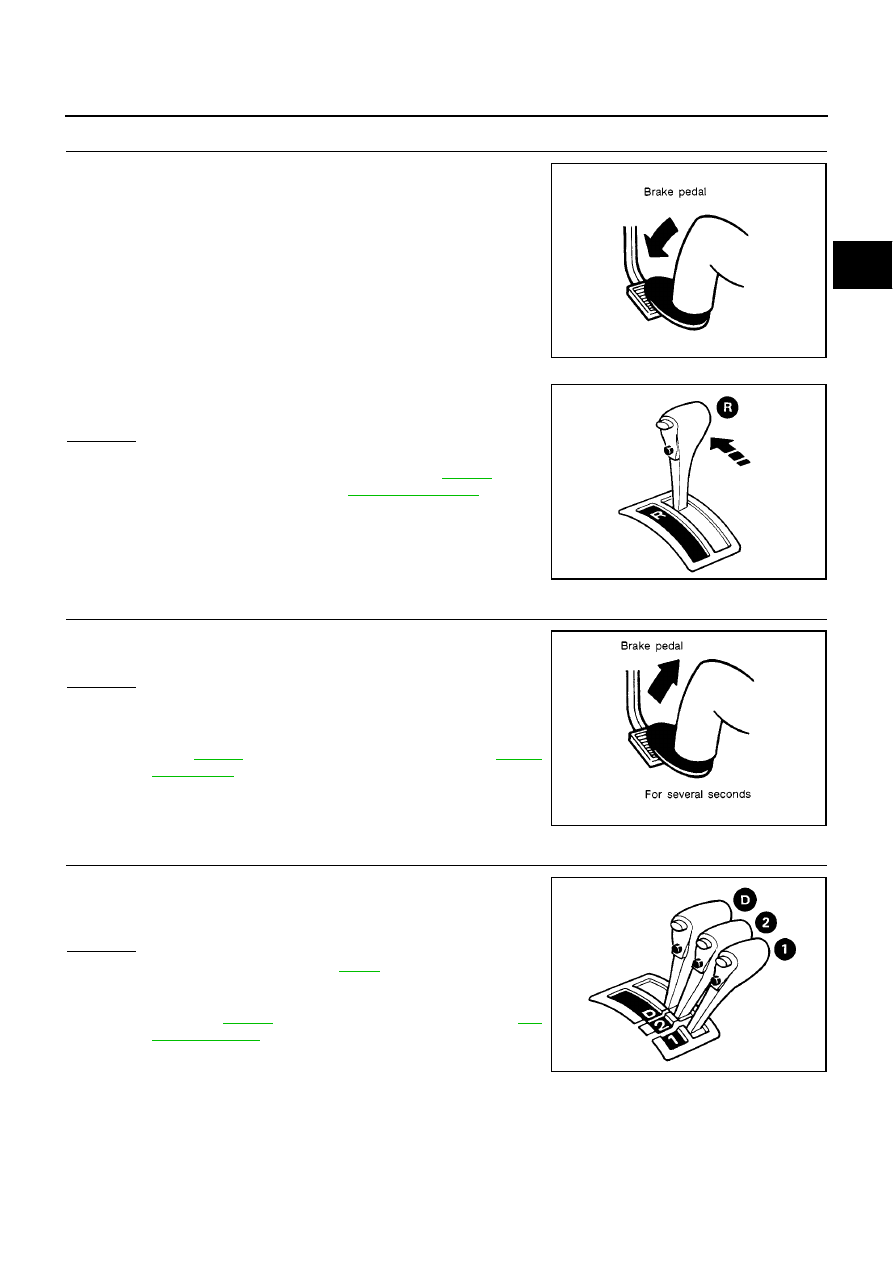

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-73

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

5.

CHECK SHIFT SHOCK

1.

Apply foot brake.

2.

Move selector lever to “R” position.

3.

Is there large shock when changing from “N” to “R” position?

Yes or No

Yes

>> Mark the box on the DIAGNOSTIC WORKSHEET. Go

To “5. Large Shock “N”

→

“R” Position”,

AT-217

. Con-

tinue ROAD TEST. Refer to

AT-68, "Road Test"

.

No

>> GO TO 6

6.

CHECK VEHICLE MOVE

1.

Release foot brake for several seconds.

2.

Does vehicle creep backward when foot brake is released?

Yes or No

Yes

>> GO TO 7

No

>> Mark the box on the DIAGNOSTIC WORKSHEET. Go

To “6. Vehicle Does Not Creep Backward In “R” Posi-
tion”,

AT-218

. Continue ROAD TEST. Refer to

AT-68,

"Road Test"

.

7.

CHECK VEHICLE MOVE

1.

Move selector lever to “D”, “2” and “1” positions and check if
vehicle creeps forward.

2.

Does vehicle creep forward in all three positions?

Yes or No

Yes

>> Go To “3. CRUISE TEST”,

AT-74

.

No

>> Mark the box on the DIAGNOSTIC WORKSHEET. Go

To “7. Vehicle Does Not Creep Forward In “D”, “2” Or “1”
Position”,

AT-221

. Continue ROAD TEST. Refer to

AT-

68, "Road Test"

.

SAT797A

SAT772B

SAT799A

SAT773B

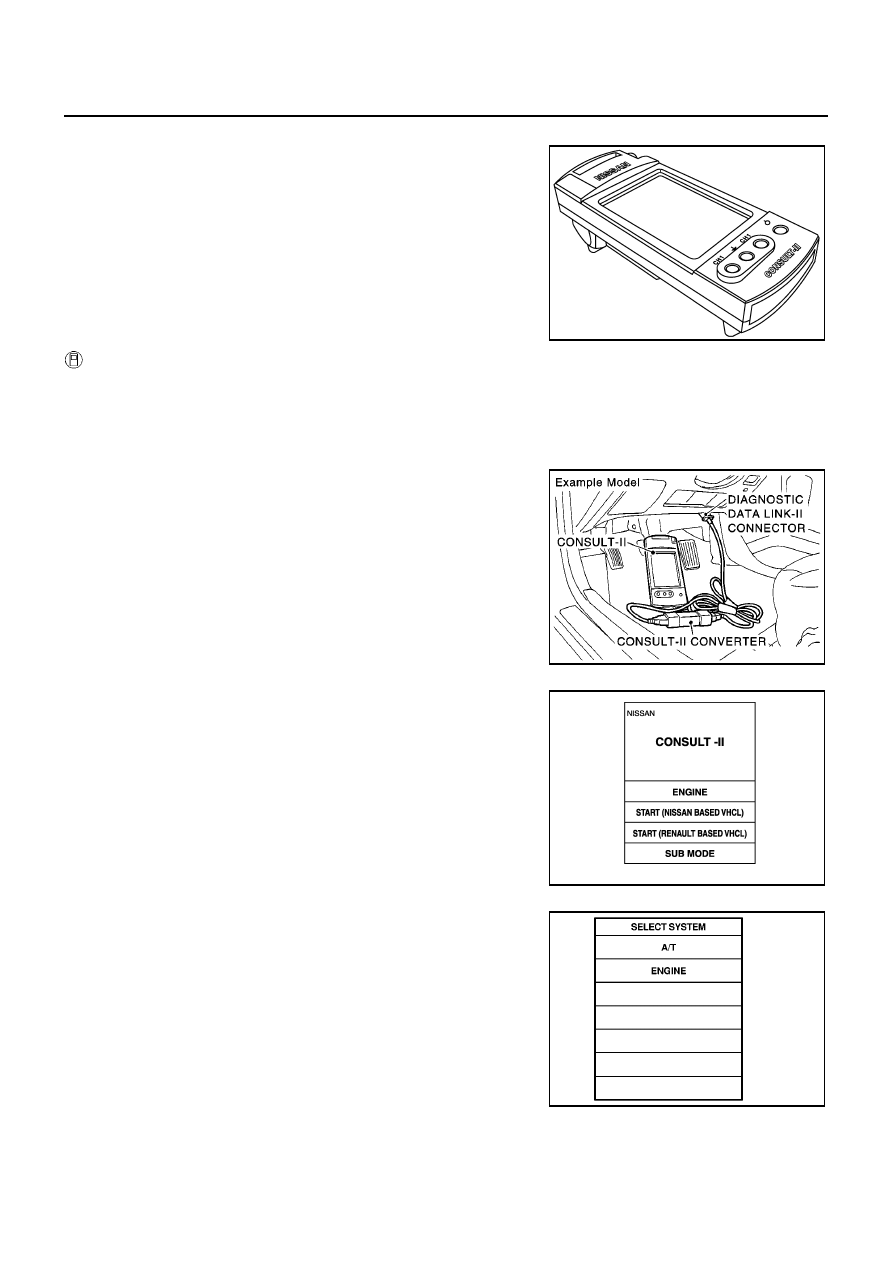

AT-74

[EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

3. CRUISE TEST

●

Check all items listed in Parts 1 through 3.

With CONSULT-II

●

Using CONSULT-II, conduct a cruise test and record the result.

●

Print the result and ensure that shifts and lock-ups take place as per Shift Schedule.

CONSULT-II Setting Procedure

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to data link connector, which is located in
left side lower dash panel.

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

5.

Touch “A/T”.

SAT601J

PAIA0070E

MBIB0233E

SAT014K

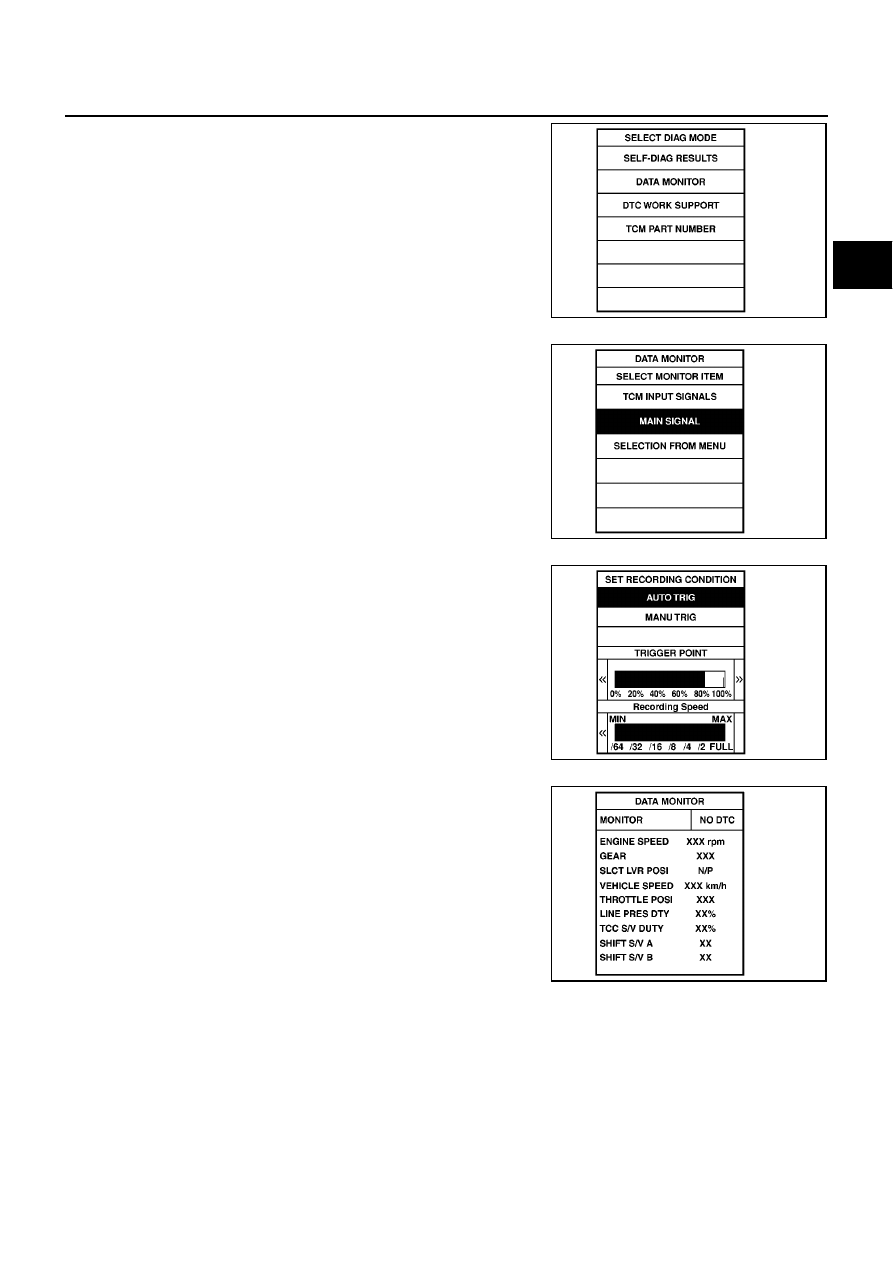

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-75

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

6.

Touch “DATA MONITOR”.

7.

Touch “MAIN SIGNALS” or “TCM INPUT SIGNALS”.

8.

Select “Numerical Display”, “Barchart Display” or “Line Graph
Display”.

9.

Touch “SETTING” to recording condition (“AUTO TRIG” or
“MANU TRIG”) and touch “BACK”.

10. Touch “Start”.

11. When performing cruise test, touch “RECORD”.

SAT971J

SAT175K

SAT973J

SAT134K
