Nissan Almera Tino V10. Manual - part 16

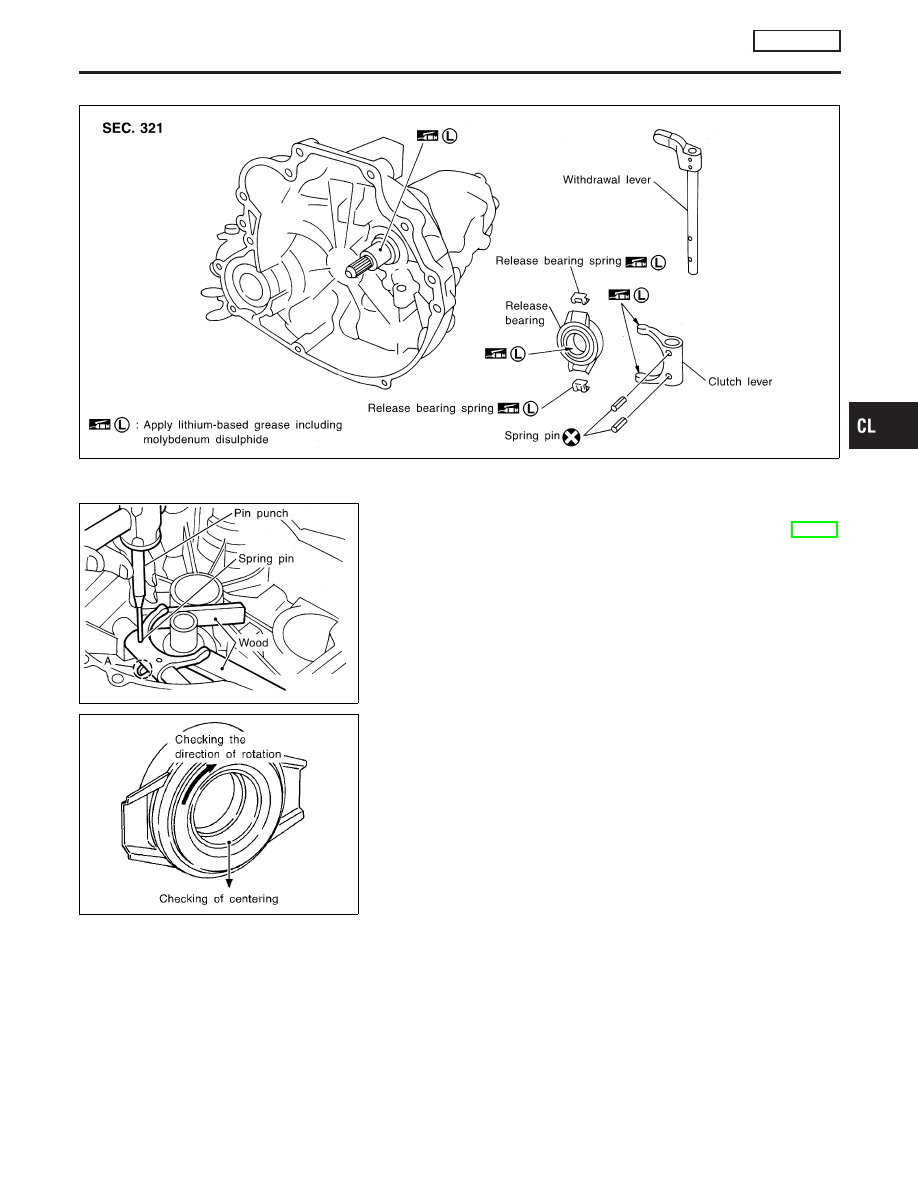

Components

NLCL0044

SCL819

SCL820

Removal

NLCL0045

1.

Remove manual transaxle from vehicle. Refer to MT-19,
“Removal”.

2.

Move withdrawal lever enough to remove release bearing, and
remove release bearing from clutch lever.

3.

Support clutch lever claws with an appropriate wood block,
align retaining pin with A in the figure, and drive out spring pin
using a pin punch.

4.

Pull out withdrawal lever and remove clutch lever.

SCL733

Inspection

NLCL0046

I

Replace the release bearing if it is seized, damaged, faulty in
rotation direction, or has poor aligning function.

I

Replace the withdrawal lever if its contact surface is worn
abnormally.

I

Replace the clutch lever if its contact surface is worn abnor-
mally.

I

Replace the dust seal if it is deformed or cracked.

Installation

NLCL0047

CAUTION:

I

Be sure to apply grease to the clutch components.
Otherwise, abnormal noise, poor clutch disengagement,
or clutch damage may occur. Wipe the excess grease off
completely, because it may cause the clutch components
to slip and shudder.

I

Keep the clutch disc facing, pressure plate, and flywheel
free of oil and grease.

GI

MA

EM

LC

EC

FE

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CLUTCH RELEASE MECHANISM

RS5F70A

Components

CL-17

YCL002

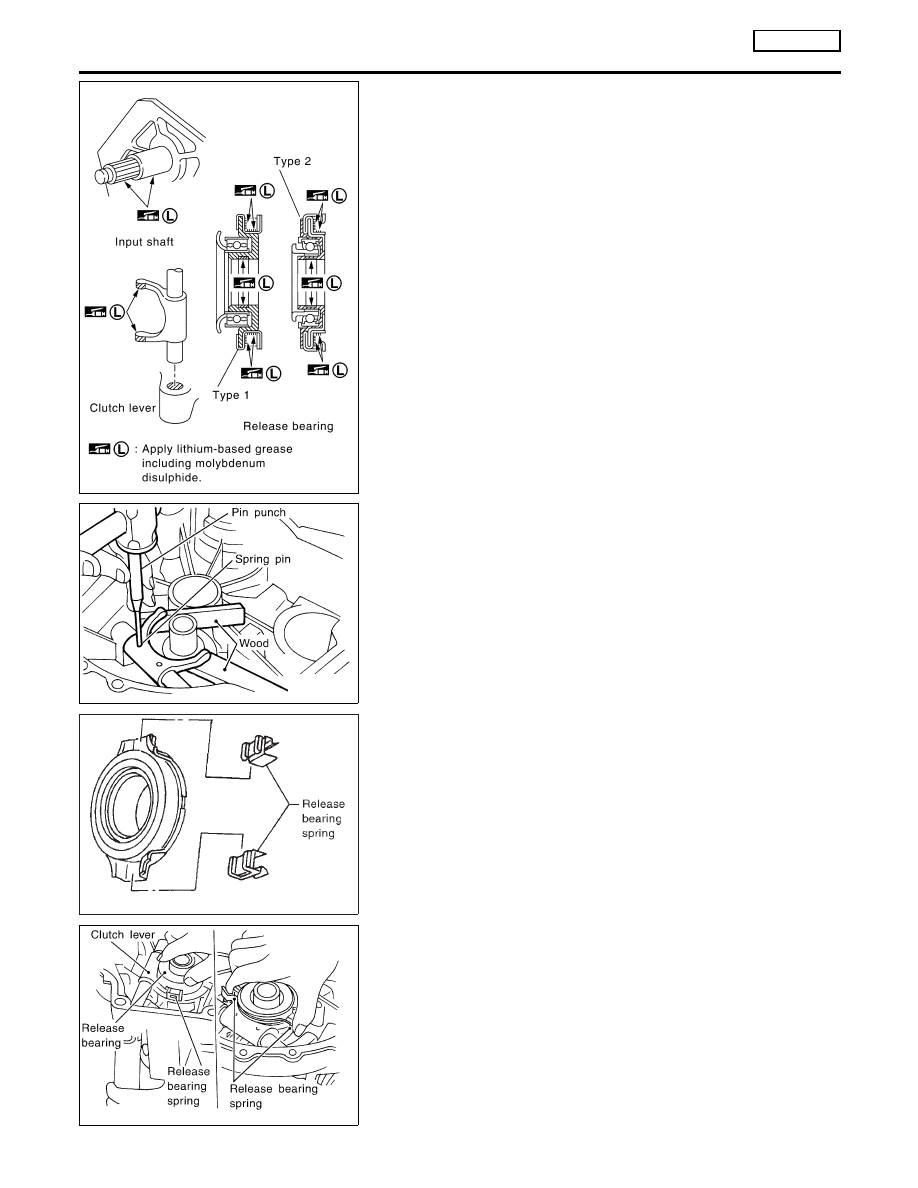

I

Clean old grease and abrasive materials off the grease
application area.

I

Apply approximately 1 mm (0.04 in)-thick clutch sleeve
grease evenly on the sliding part of the clutch lever and
the release bearing spring.

I

Apply just enough clutch sleeve grease to fill up the
release bearing inner groove.

I

Apply the clutch grease to the clutch disc and the input
shaft spline. Install the clutch disc to the input shaft,
remove the excess grease around the shaft, and remove
the clutch disc.

I

Lightly and evenly apply the clutch sleeve grease on the
sliding part of the release bearing, install the release
bearing, remove the excess grease around the bearing,
and remove the release bearing.

SCL822

1.

Assemble clutch lever to clutch housing, and insert withdrawal
lever.

2.

Support clutch lever claws with an appropriate wood block, and
install a new spring pin using a pin punch.

CAUTION:

Spring pin cannot be reused.

SCL736

3.

Install release bearing spring to release bearing as shown in
the figure.

SCL823

4.

Operate withdrawal lever manually, press clutch spring from
both sides, and install release bearing to clutch lever securely.

5.

Make sure a click is heard when release bearing spring is
pressed from both sides.

CLUTCH RELEASE MECHANISM

RS5F70A

Installation (Cont’d)

CL-18

SCL738

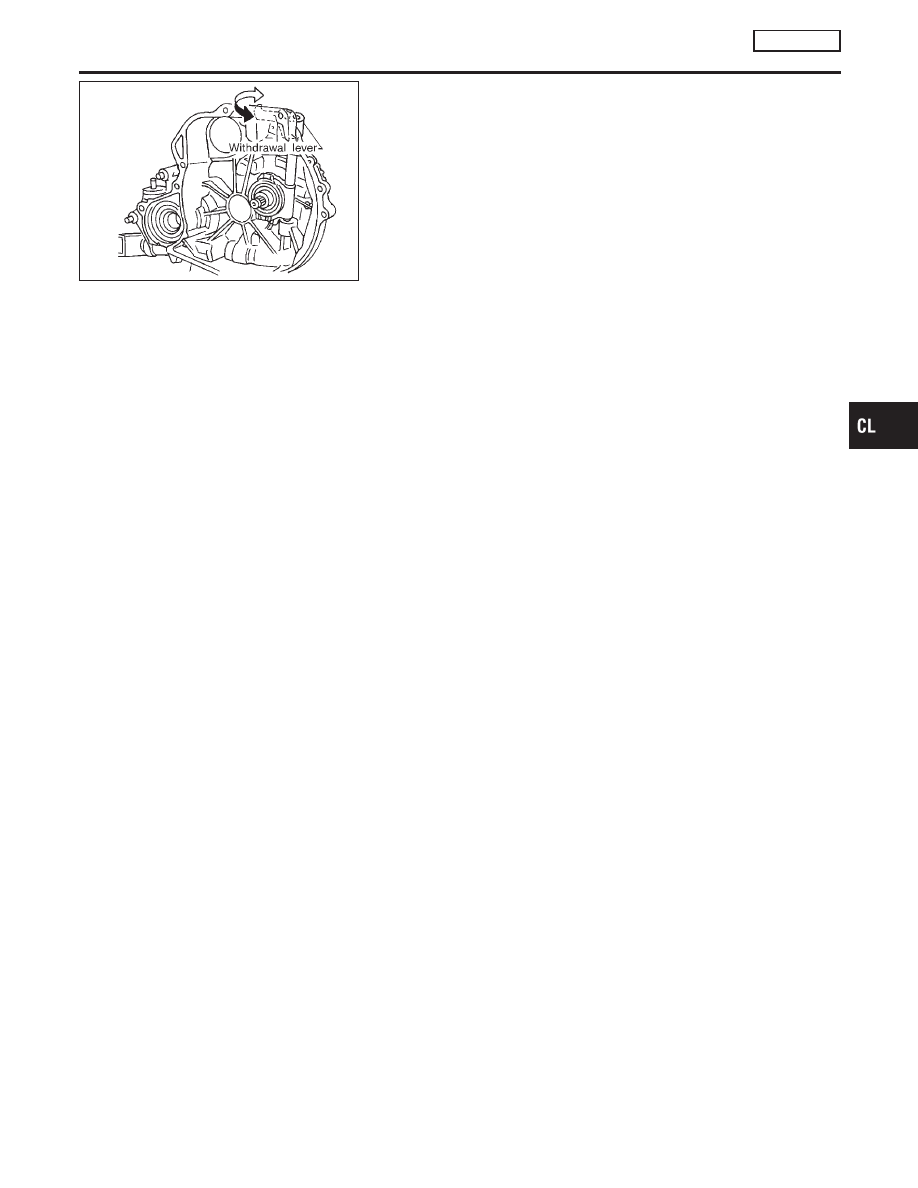

6.

Make sure each sliding part operates smoothly when with-
drawal lever is moved.

CAUTION:

Remove any excess grease with a shop towel.

GI

MA

EM

LC

EC

FE

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CLUTCH RELEASE MECHANISM

RS5F70A

Installation (Cont’d)

CL-19

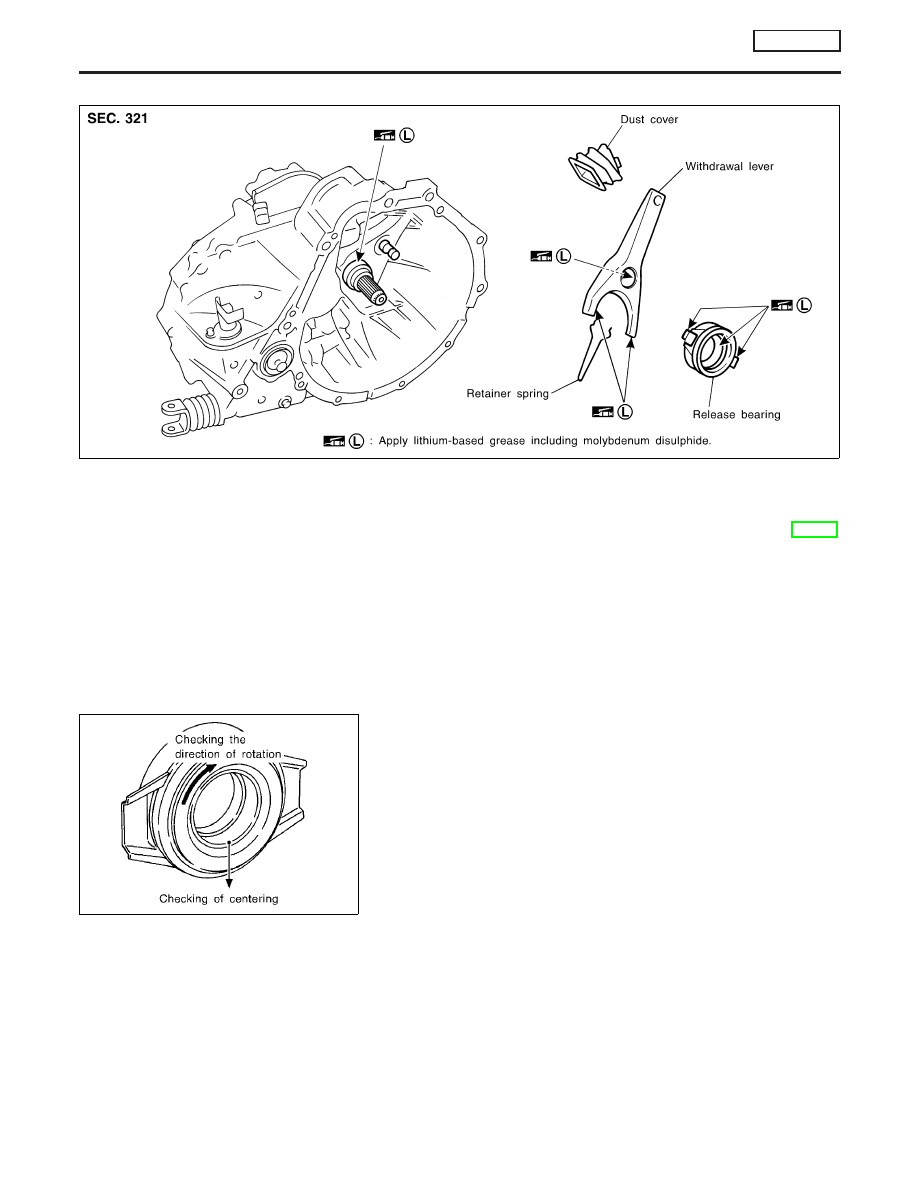

Components

NLCL0027

SCL842

Removal

NLCL0028

1.

Remove manual transaxle from vehicle. Refer to MT-21,
“Removal”.

2.

Move withdrawal lever enough to remove release bearing, and
remove release bearing from clutch withdrawal lever.

3.

Remove dust cover.

4.

Remove retainer spring from withdrawal lever.

SCL733

Inspection

NLCL0029

I

Replace the release bearing if it is seized, damaged, faulty in
rotation direction, or has poor aligning function.

I

Replace the withdrawal lever if its contact surface is worn
abnormally.

I

Replace the dust cover if it is deformed or cracked.

Installation

NLCL0030

1.

Apply a coat of grease to parts as instructed in the following
cautions and notes before installation.

CAUTION:

I

Be sure to apply grease to the clutch components.
Otherwise, abnormal noise, poor clutch disengagement,
or clutch damage may occur. Wipe the excess grease off
completely, because it may cause the clutch components
to slip and shudder.

I

Keep the clutch disc facing, pressure plate, and flywheel
free of oil and grease.

CLUTCH RELEASE MECHANISM

RS5F50A

Components

CL-20
