Nissan GT-R. Manual - part 249





PWC-46

< REMOVAL AND INSTALLATION >

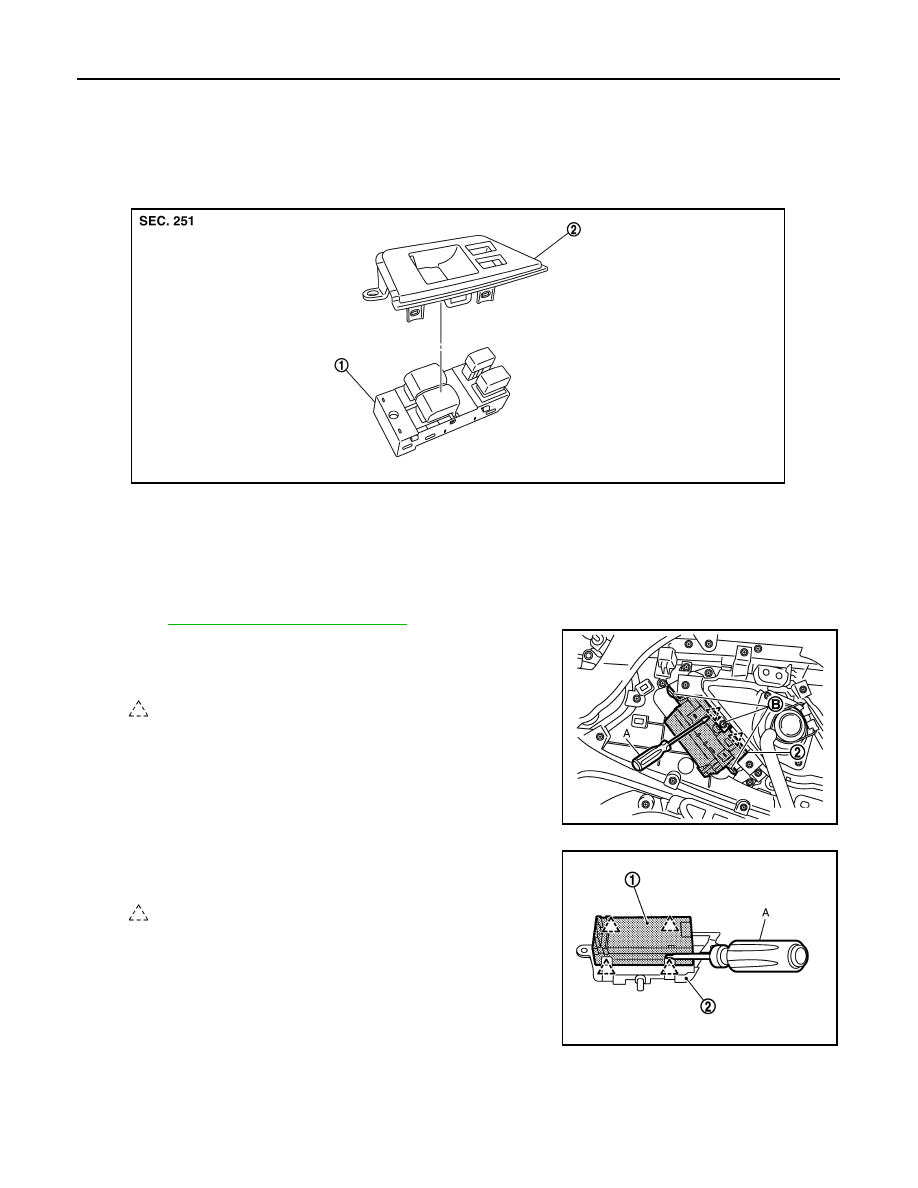

POWER WINDOW MAIN SWITCH

REMOVAL AND INSTALLATION

POWER WINDOW MAIN SWITCH

Exploded View

INFOID:0000000009159968

Removal and Installation

INFOID:0000000009159969

REMOVAL

1.

Remove the door finisher (driver side).
Refer to

INT-12, "Removal and Installation"

.

2.

Remove the screws (B).

3.

Remove power window main switch finisher (driver side) (2)
from door finisher (driver side) using remover tool (A) etc.

CAUTION:

Never fold the pawl of door finisher.

4.

Remove power window main switch (1) from power window
main switch finisher (driver side) using remover tool (A) etc.

CAUTION:

Never fold the pawl of power window main switch finisher.

NOTE:
The same procedure is also performed for power window sub-
switch.

INSTALLATION

Install in the reverse order of removal.

1.

Power window main switch

2.

Power window main switch finisher

JMKIA2782ZZ

: Pawl

JMKIA2783ZZ

: Pawl

JMKIA2784ZZ

PWO

PWO-1

ELECTRICAL & POWER CONTROL

C

D

E

F

G

H

I

J

K

L

B

SECTION

PWO

A

O

P

N

CONTENTS

POWER OUTLET

DTC/CIRCUIT DIAGNOSIS  ..........................

2

POWER SOCKET  ...............................................

2

INSTRUMENT POWER SOCKET  ...............................

2

INSTRUMENT POWER SOCKET : Wiring Dia-
gram - INSTRUMENT POWER SOCKET - .............
..

2

CONSOLE POWER SOCKET  .....................................

3

CONSOLE POWER SOCKET : Wiring Diagram -
CONSOLE POWER SOCKET -  ..............................
..

4

PRECAUTION ...............................................

5

PRECAUTIONS ...................................................

5

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................
..

5

Precaution for Battery Service  ..................................

5

PREPARATION ............................................

6

PREPARATION ..................................................

6

Commercial Service Tools ......................................

6

REMOVAL AND INSTALLATION  ................

7

POWER SOCKET  ..............................................

7

INSTRUMENT POWER SOCKET  ..............................

7

INSTRUMENT POWER SOCKET : Exploded
View .........................................................................
.

7

INSTRUMENT POWER SOCKET : Removal and
Installation ...............................................................
.

7

CONSOLE POWER SOCKET  ....................................

7

CONSOLE POWER SOCKET : Exploded View .......

8

CONSOLE POWER SOCKET : Removal and In-
stallation ..................................................................
.

8

PWO-2

< DTC/CIRCUIT DIAGNOSIS >

POWER SOCKET

DTC/CIRCUIT DIAGNOSIS

POWER SOCKET

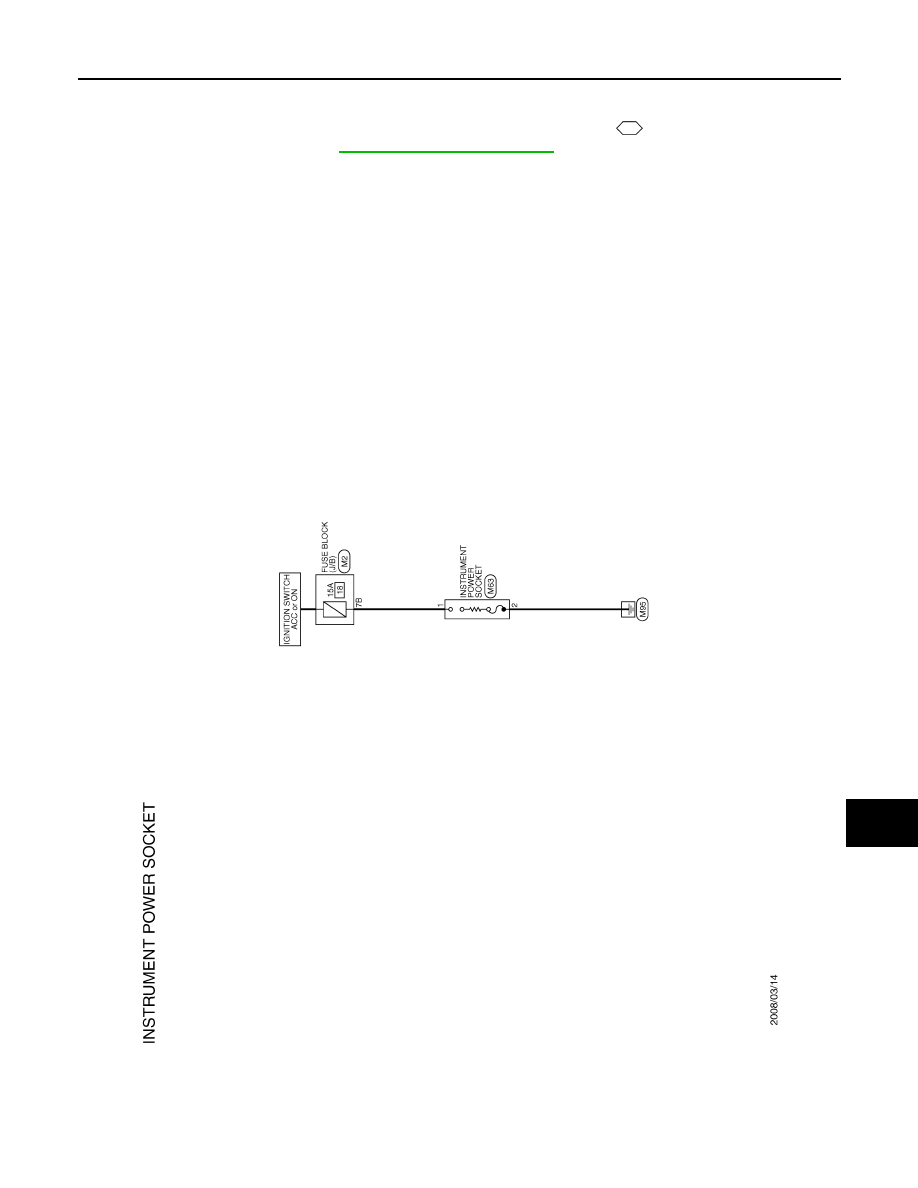

INSTRUMENT POWER SOCKET

INSTRUMENT POWER SOCKET : Wiring Diagram - INSTRUMENT POWER SOCK-

PWO

POWER SOCKET

PWO-3

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

ET -

INFOID:0000000009163466

For connector terminal arrangements, harness layouts, and alphabets in a

 (option abbreviation; if not

described in wiring diagram), refer to

GI-12, "Connector Information"

.

CONSOLE POWER SOCKET

JCMWA2090GB
