PG-44

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

D2 E7

B/40

: ECM (with VK56DE)

E2

E120

W/6

: IPDM E/R (intelligent power distribution
  module engine room)

C2 E12

L/4

: Stop lamp relay

E3

E121

BR/12

: IPDM E/R (intelligent power distribution
  module engine room)

C3 E15

—

: Body ground

E1

E122

W/12

: IPDM E/R (intelligent power distribution
  module engine room)

D2 E16

B/40

: ECM (with VQ40DE)

E3

E123

BR/8

: IPDM E/R (intelligent power distribution
  module engine room)

D3 E19

W/16 : To F33

C2

E124

B/6

: IPDM E/R (intelligent power distribution
  module engine room)

F4

E22

BR/6

: Front blower motor relay (with auto A/C)

D4

E128

GR/2

: Fusible link box (battery)

C3 E24

—

: Body ground

D4

E129

B/2

: Fusible link box (battery)

C3 E30

—

: Fusible link box (battery)

D4

E139

B/4

: Cooling fan motor (with VK56DE)

E4

E40

GR/9 : To E201

B3

E140

BR/6

: Trailer tow relay 2

F3

E41

SMJ

: To C1

C3

E144

L/4

: Heater pump relay

D4 E42

B/4

: To E211

C3

E148

L/4

: Trailer tow relay 1

D2 E43

B/5

: Transfer shift low relay (part time 4WD
  system)

D2

E155

L/4

: Transfer shut off relay

C2 E44

B/5

: Transfer shift high relay (part time 4WD
  system)

C4

E156

L/4

: Transfer shut off relay 1

C2 E45

BR/6

: Back-up lamp relay

E3

E157

L/4

: Transfer shut off relay 2

B2

E46

B/5

: Transfer shift high relay (all-mode 4WD
  system)

D4

E161

B/3

: Battery current sensor

D2 E47

B/5

: Transfer shift low relay (all-mode 4WD
  system)

C2

E163

L/4

: Trailer turn relay LH

D5 E48

B/3

: Refrigerant pressure sensor (with
  VQ40DE)

E3

E164

L/4

: Trailer turn relay RH

D5 E50

B/3

: Refrigerant pressure sensor (with
  VK56DE)

Generator sub-harness

E2

E52

W/2

: To F35

E4

E201

GR/9

: To E40

B5

E102 B/2

: Front fog lamp RH

C3

E202

—

: Fusible link box (battery)

C2 E103 B/5

: Daytime light relay 1

E4

E203

—

: Body ground

D1 E104 L/4

: Daytime light relay 2

C3

E204

—

: Fusible link box (battery)

D1 E105 B/2

: Front and rear washer motor

D5

E205

B/3

: Generator

E2

E106 BR/2

: Washer fluid level switch

E4

E206

—

: Generator

C5 E107 B/3

: Front headlamp RH

F5

E207

GR/1

: Starter motor

B3

E108 GR/2 : Front side marker lamp RH

E5

E208

GR/1

: Oil pressure switch (with VQ40DE)

C4 E111

GR/3 : Front combination lamp RH

E5

E209

—

: Generator

C4 E113

GR/4 : Cooling fan motor (with VQ40DE)

E4

E210

B/1

: Starter motor

D4 E114

B/6

: Delta stroke sensor

E4

E211

B/4

: To E42

D4 E117

GR/2 : Front wheel sensor RH

2011 Pathfinder

PG

HARNESS

PG-45

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

ENGINE ROOM HARNESS (PASSENGER COMPARTMENT)

ABMIA0344GB

B4

E10

W/8

: To M6

G3 E60

BR/3

: Intelligent key warning buzzer

C3 E20

B/6

: Accelerator pedal position (APP) sensor

C3 E109

GR/2

: Pedal adjusting motor assembly

B4

E26

W/16

: To M91

C3 E110

B/3

: Pedal adjusting motor assembly

B4

E29

Y/4

: To M10

F4

E135

GR/2

: Transfer dropping resistor

2011 Pathfinder

PG-46

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

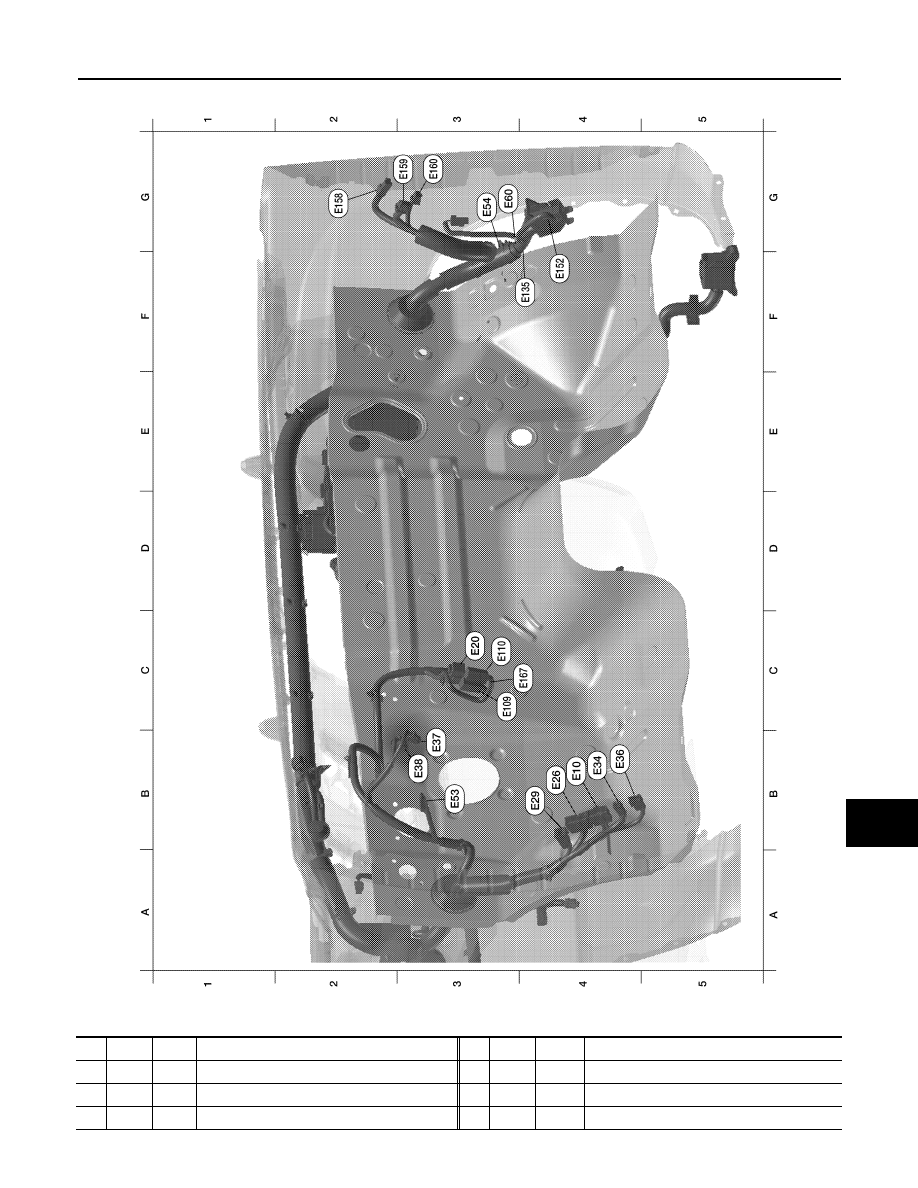

ENGINE ROOM HARNESS (LH VIEW)

B4

E34

W/8

: To B40

F4

E152

SMJ

: To M31

B4

E36

W/2

: To B42

G2 E158

B/1

: Fuse block (J/B)

B3

E37

BR/2

: ASCD brake switch

G3 E159

B/2

: Fuse block (J/B)

B3

E38

W/4

: Stop lamp switch

G3 E160

W/8

: Fuse block (J/B)

B3

E53

B/1

: Parking brake switch

C3 E167

GR/2

: Pedal adjusting motor

G3 E54

BR/6

: Front blower motor relay (without auto A/C)

ABMIA0345GB

2011 Pathfinder

PG

HARNESS

PG-47

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

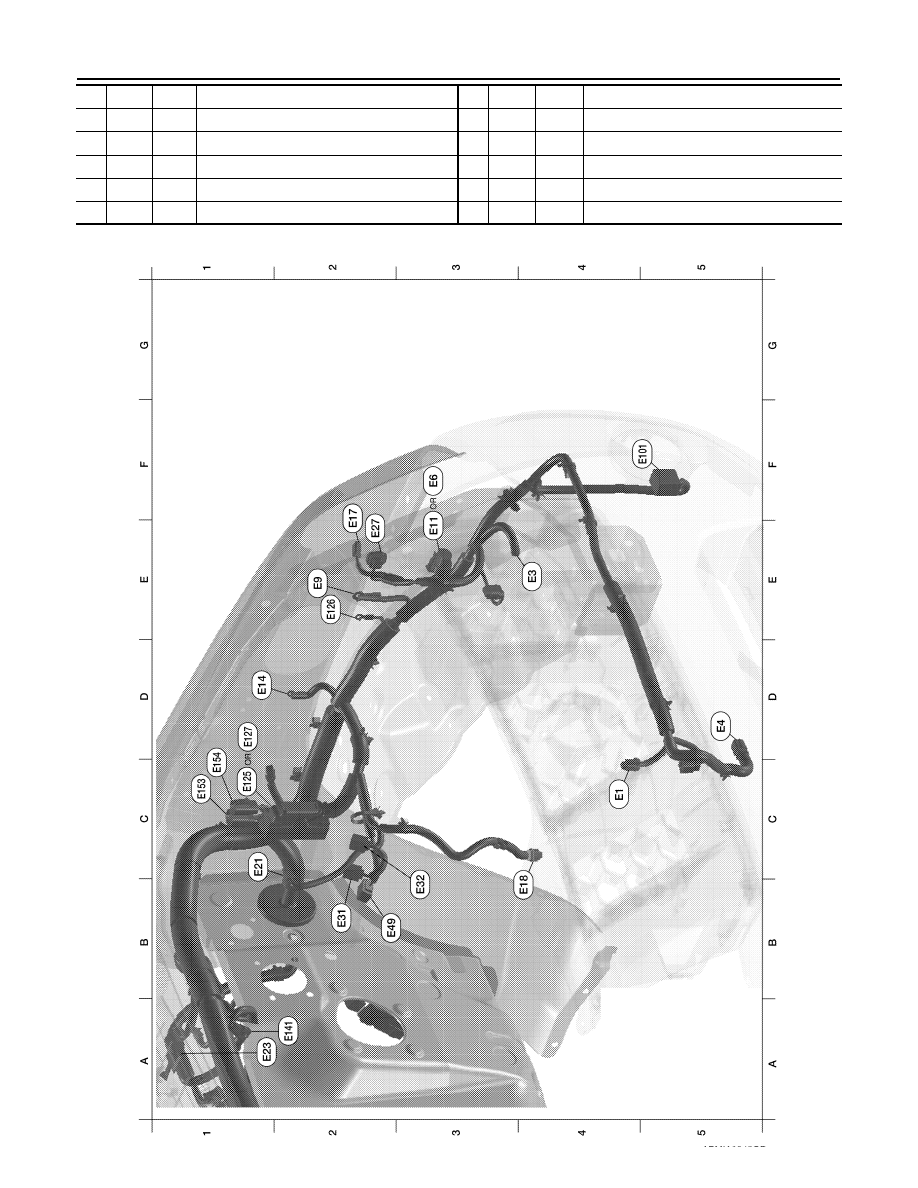

Refer to "ENGINE ROOM HARNESS (RH VIEW)" for continuation of engine room harness"

C4 E1

B/2

: Ambient sensor

E2

E27

GR/3

: Front combination lamp LH

E4

E3

B/2

: Horn

B2

E31

B/3

: Front pressure sensor

D5 E4

Y/2

: Crash zone sensor

B3

E32

B/3

: Rear pressure sensor

F3

E6

B/3

: Front headlamp LH (with daytime
  light system)

B3

E49

B/6

: Active booster

E2

E9

—

: Body ground

F5

E101

B/2

: Front fog lamp LH

E3

E11

B/3

: Front headlamp LH (without daytime
  light system)

C1

E125

B/47

: ABS actuator and electric unit (control unit)
  (with VQ40DE)

D1 E14

—

: Body ground

E2

E126

—

: Body ground

F2

E17

GR/2 : Front side marker lamp LH

C1

E127

B/47

: ABS actuator and electric unit (control unit)
  (with VK56DE)

B4

E18

GR/2 : Front wheel sensor LH

A2

E141

B/2

: Heater pump

C1 E21

GR/2 : Brake fluid level switch

C1

E153

W/2

: Transfer motor relay

A1

E23

GR/5 : Front wiper motor

C1

E154

W/2

: Transfer motor relay

2011 Pathfinder

PG-48

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

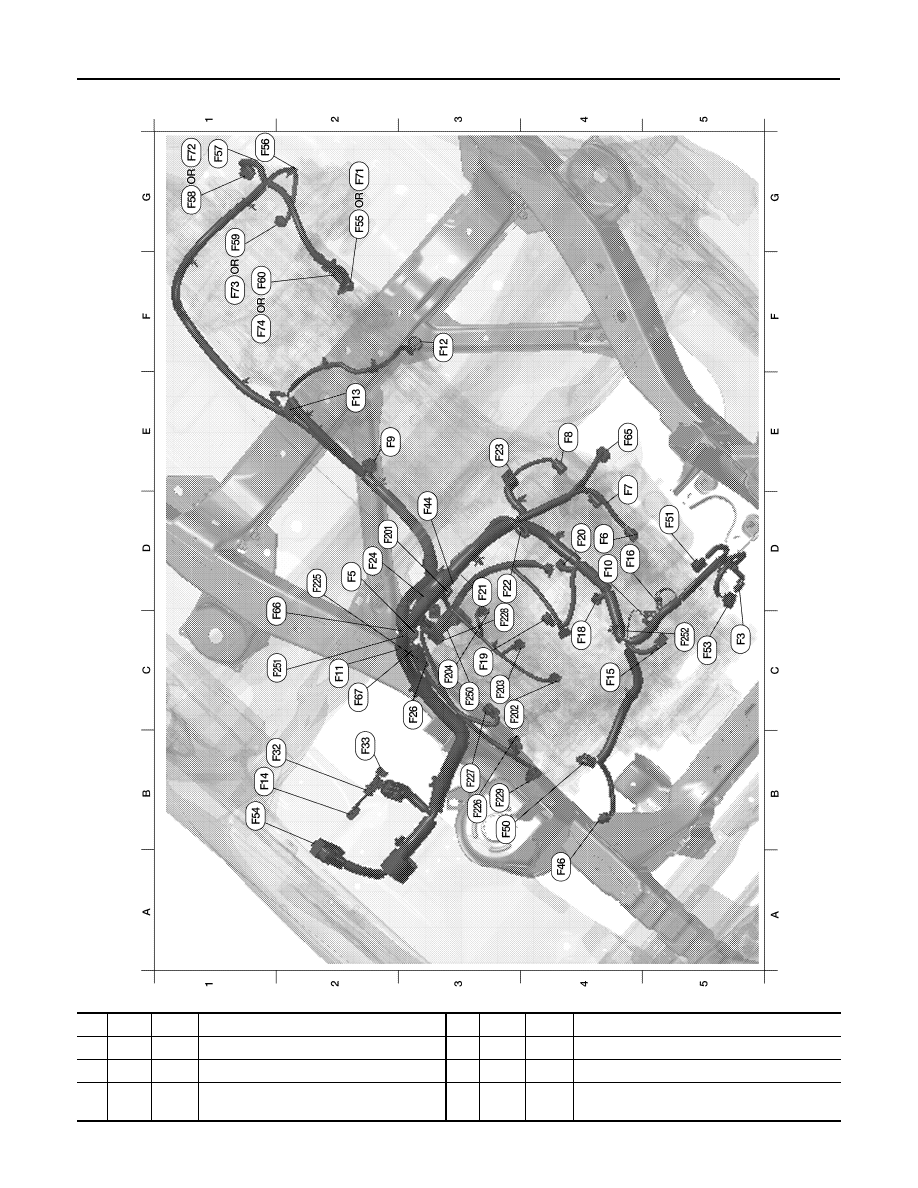

ENGINE CONTROL HARNESS (VQ40DE)

ABMIA1375GB

C5 F3

B/1

: A/C Compressor

G2

F55

B/2

: ATP switch (all-mode 4WD system)

D2 F5

GR/4

: Air fuel ratio (A/F) sensor 1 (bank 2)

G1

F56

B/8

: Transfer terminal cord assembly

D4 F6

GR/3

: Ignition coil No. 2 (with power transistor)

G1

F57

B/2

: Transfer motor

D4 F7

GR/3

: Ignition coil No. 4 (with power transistor)

G1

F58

GR/6

: Transfer control device (all-mode 4WD
  system)

2011 Pathfinder

PG

HARNESS

PG-49

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

E4

F8

GR/3

: Ignition coil No. 6 (with power transistor)

F1

F59

B/2

: Wait detection switch (all-mode 4WD
  system)

E2

F9

G/10

: A/T assembly

F1

F60

GR/2

: Neutral 4LO switch (all-mode 4WD system)

D4 F10

—

: Engine ground

E4

F65

GR/4

: Air fuel ratio (A/F) sensor 1 (bank 1)

C2 F11

B/3

: Crankshaft position sensor (POS)

D1

F66

G/3

: Camshaft position sensor (PHASE) (bank 2)

F3

F12

G/4

: Heated oxygen sensor 2 (bank 2)

C2

F67

L/4

: To F250

E2

F13

L/4

: Heated oxygen sensor 2 (bank 1)

G2

F71

B/2

: ATP switch (part time 4WD system)

B1

F14

W/24

: To E5

G1

F72

B/8

: Transfer control device (part time 4WD
  system)

C4 F15

L/2

: EVAP canister purge volume control
  solenoid valve

F1

F73

GR/2

: Wait detection switch (part time 4WD
  system)

D4 F16

—

: Engine ground

F1

F74

GR/2

: 4LO switch (part time 4WD system)

C4 F18

GR/2

: Fuel injector No. 2

Injector sub-harness

C3 F19

B/2

: VIAS control solenoid valve

D2

F201

G/4

: To F44

D4 F20

GR/2

: Fuel injector No. 4

C3

F202

GR/2

:  Fuel  injector  No.  1

D3 F21

W/2

: Condenser-1

C3

F203

GR/2

: Fuel injector No. 3

D3 F22

GR/2

: Fuel injector No. 6

C3

F204

GR/2

:  Fuel  injector  No.  5

E3

F23

B/3

: Camshaft position sensor (PHASE)
  (bank 2)

Ignition coil sub-harness

D2 F24

GR/2

: Engine coolant temperature sensor

D2

F225

G/8

: To F26

C3 F26

G/8

: To F225

B3

F226

GR/3

: Ignition coil No. 1 (with power transistor)

B1

F32

W/16

: To E2

B3

F227

GR/3

: Ignition coil No. 3 (with power transistor)

B2

F33

W/16

: To E19

C3

F228

GR/3

: Ignition coil No. 5 (with power transistor)

D3 F44

G/4

: To F201

B3

F229

G/2

: Intake valve timing control solenoid
  valve (bank 1)

A4

F46

B/3

: Power steering pressure sensor

Knock sensor sub-harness

B3

F50

W/6

: Electric throttle control actuator

C3

F250

L/4

: To F67

D5 F51

G/2

: Intake valve timing control solenoid
  valve (bank 2)

C1

F251

GR/2

: Knock sensor (bank 1)

C5 F53

B/6

: Mass air flow sensor

C5

F252

GR/2

: Knock sensor (bank 2)

B1

F54

B/81

: ECM

2011 Pathfinder

PG-50

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

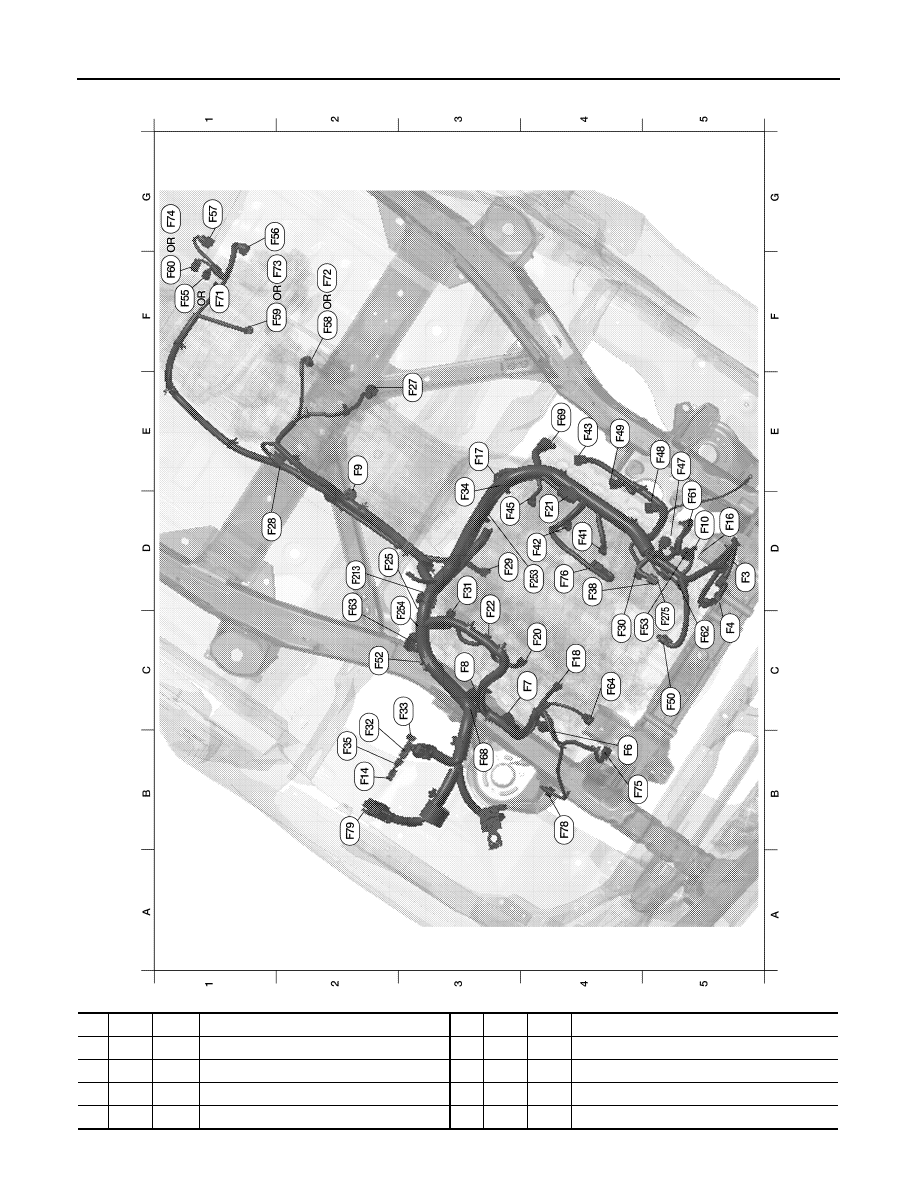

ENGINE CONTROL HARNESS (VK56DE)

ABMIA2557GB

D5 F3

B/1

: A/C Compressor

E5

F48

GR/3

: Ignition coil No. 3 (with power transistor)

C5 F4

GR/1

: Oil pressure switch

E4

F49

GR/3

: Ignition coil No. 5 (with power transistor)

B4

F6

GR/3

: Ignition coil No. 2 (with power transistor)

C5

F50

W/6

: Electric throttle control actuator

C4 F7

GR/3

: Ignition coil No. 4 (with power transistor)

C2

F52

GR/3

: Ignition coil No. 8 (with power transistor)

C3 F8

GR/3

: Ignition coil No. 6 (with power transistor)

C4

F53

B/6

: Mass air flow sensor

2011 Pathfinder

PG

HARNESS

PG-51

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

E2

F9

G/10

: A/T assembly

F1

F55

B/2

: ATP switch (all-mode 4WD system)

D5 F10

—

: Engine ground

G2

F56

B/8

: Transfer terminal cord assembly

B2

F14

W/24

: To E5

G1

F57

B/2

: Transfer motor (all-mode 4WD)

D5 F16

—

: Engine ground

F2

F58

GR/6

: Transfer control device (all-mode 4WD
  system)

E3

F17

GR/1

: Starter motor

F2

F59

B/2

: Wait detection switch (all-mode 4WD
  system)

C4 F18

GR/2

: Fuel injector No. 2

F1

F60

GR/2

: Neutral 4LO switch (all-mode 4WD system)

C4 F20

GR/2

: Fuel injector No. 4

D5

F61

G/2

: Intake valve timing control solenoid valve
  (bank 1)

D4 F21

W/2

: Condenser-1

C5

F62

B/3

: Intake valve timing control position sensor
  (bank 1)

D3 F22

GR/2

: Fuel injector No. 6

C2

F63

GR/4

: Air fuel ratio (A/F) sensor 1 (bank 2)

D2 F25

B/3

: Camshaft position sensor (PHASE)

C4

F64

B/3

: Intake valve timing control position sensor
  (bank 2)

E3

F27

G/4

: Heated oxygen sensor 2 (bank 1)

B3

F68

GR/2

: Water valve

D1 F28

G/4

: Heated oxygen sensor 2 (bank 2)

E4

F69

GR/4

: Air fuel ratio (A/F) sensor 1 (bank 1)

D3 F29

B/3

: Crankshaft position sensor (POS)

F1

F71

B/2

: ATP switch (part time 4WD system)

C4 F30

GR/2

: Fuel injector No. 1

F2

F72

B/8

: Transfer control device (part time 4WD
  system)

D3 F31

GR/2

: Fuel injector No. 8

F2

F73

GR/2

: Wait detection switch (part time 4WD
  system)

C2 F32

W/16

: To E2

G1

F74

GR/2

: 4LO switch (part time 4WD system)

C3 F33

W/16

: To E19

B4

F75

G/2

: Intake valve timing control solenoid valve
  (bank 2)

E3

F34

B/1

: Starter motor

D4

F76

GR/2

: EVAP canister purge volume control
  solenoid valve

B2

F35

W/2

: To E52

B4

F78

B/3

: Power steering pressure sensor

D4 F38

B/6

: To F275

B2

F79

B/81

: ECM

D4 F41

GR/2

: Fuel injector No. 3

Knock sensor sub-harness

D4 F42

GR/2

: Fuel injector No. 5

D2

F213 GR/2

: Engine coolant temperature sensor

E4

F43

GR/3

: Ignition coil No. 7 (with power transistor)

D3

F253 B/2

: Knock sensor (bank 1)

D3 F45

GR/2

: Fuel injector No. 7

C3

F254 B/2

: Knock sensor (bank 2)

E5

F47

GR/3

: Ignition coil No. 1 (with power transistor)

C5

F275 B/6

: To F38

2011 Pathfinder
