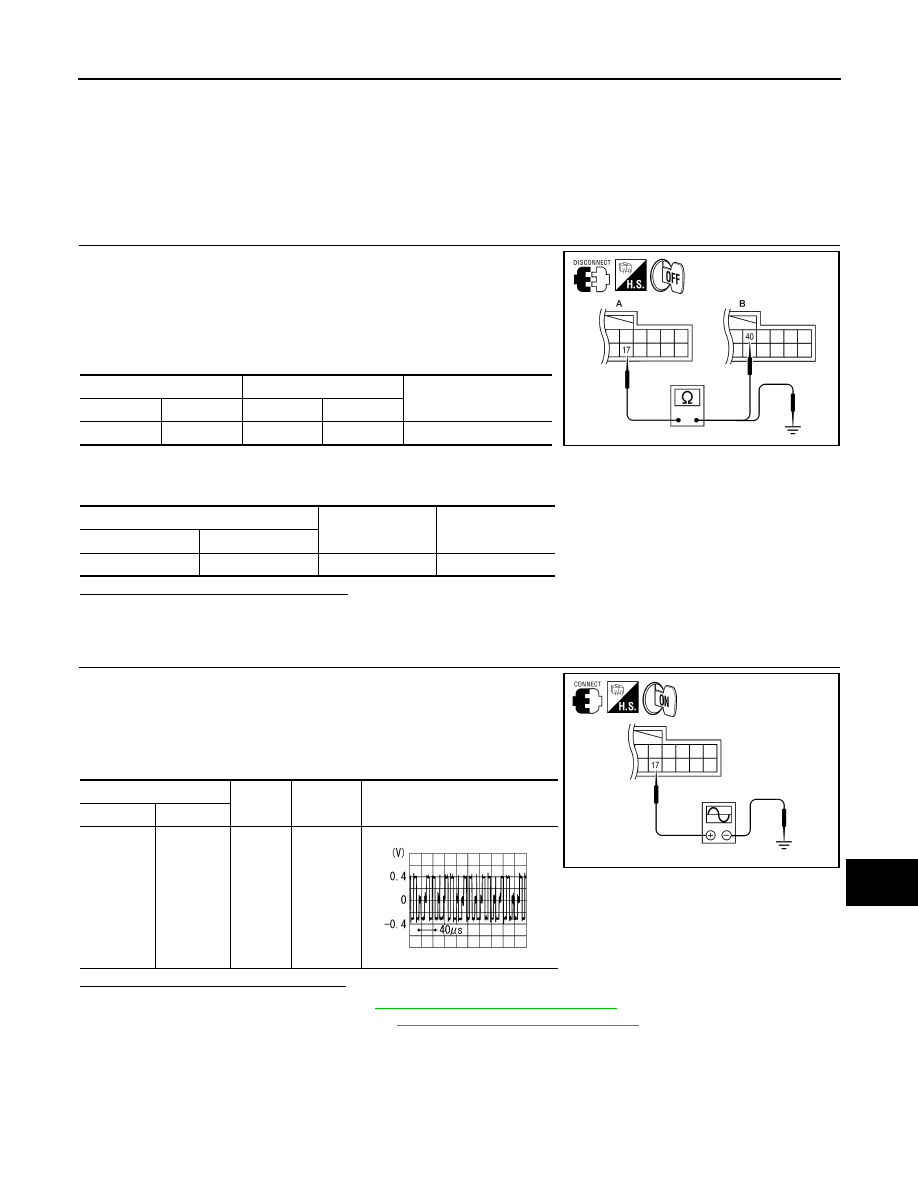

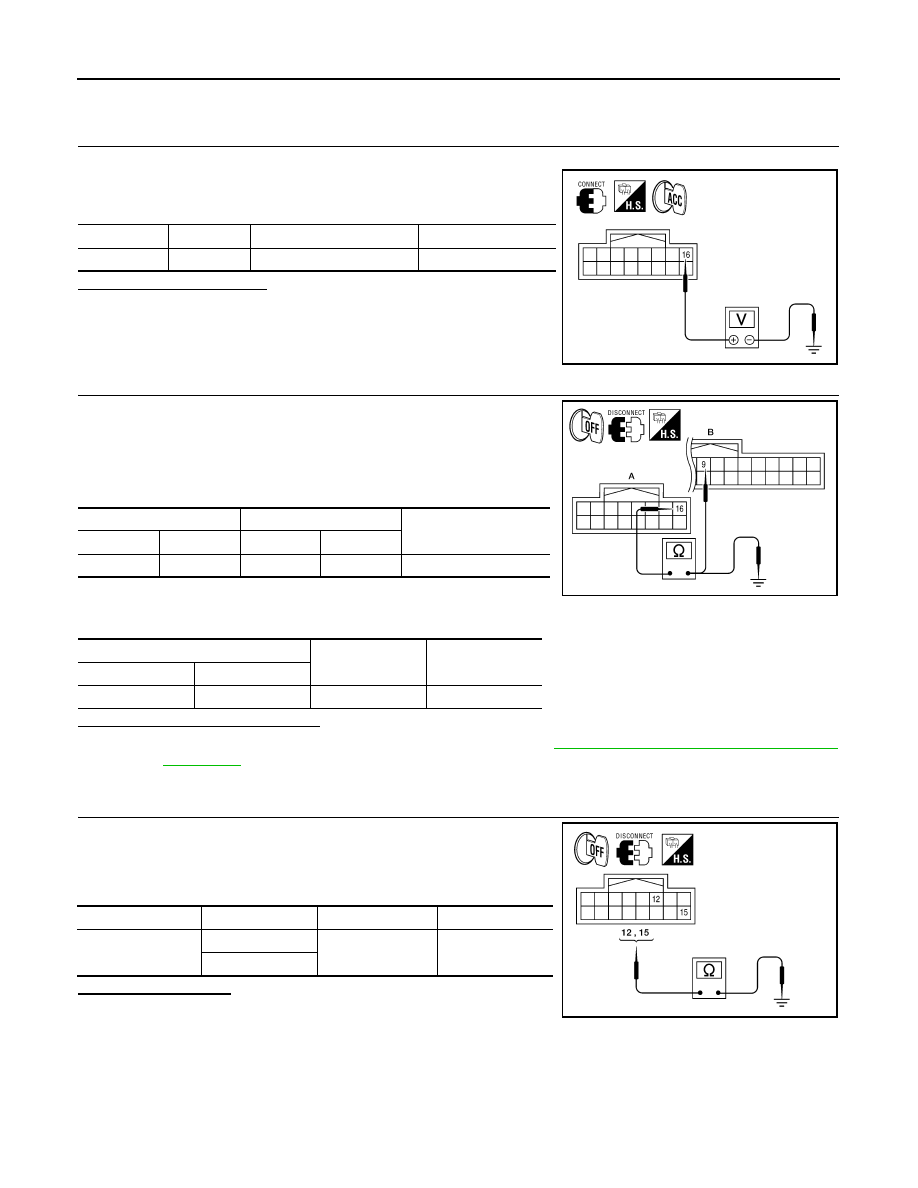

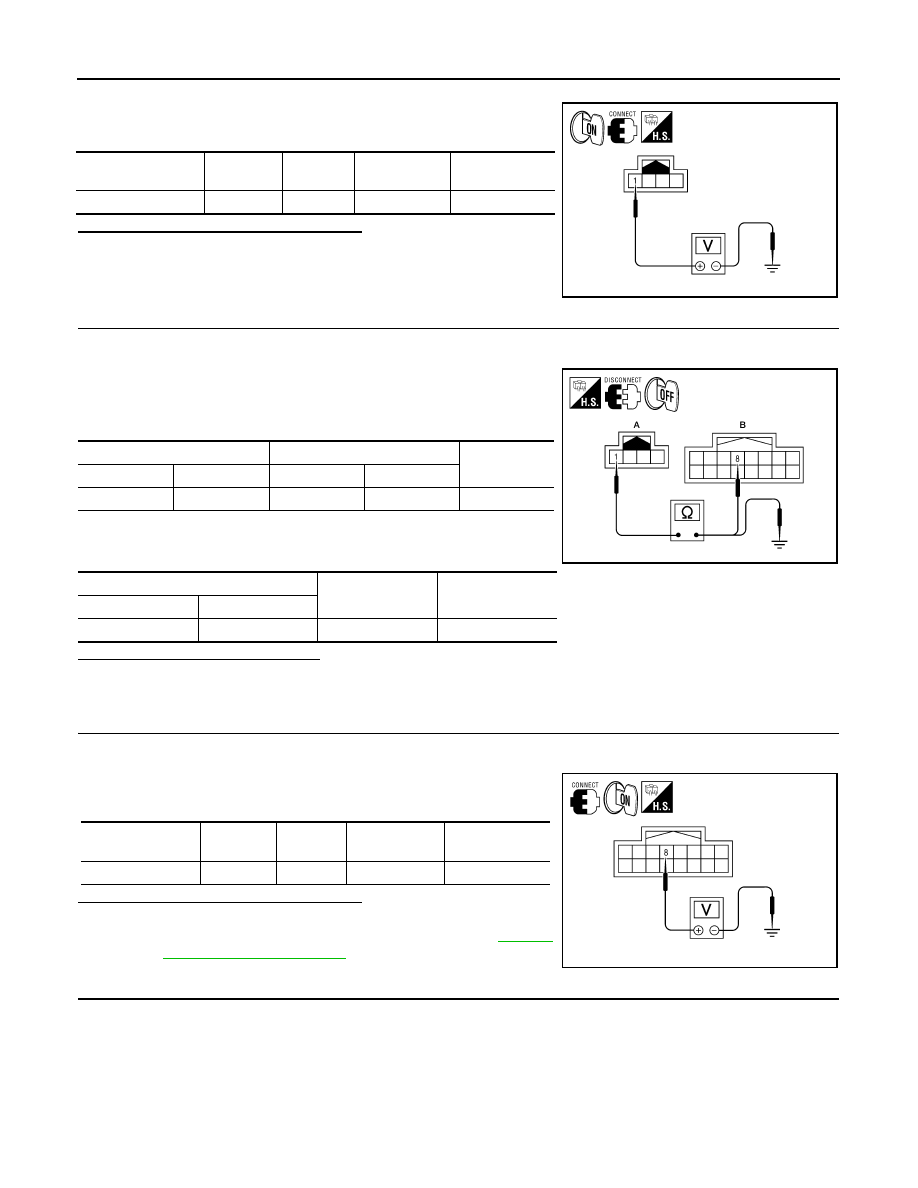

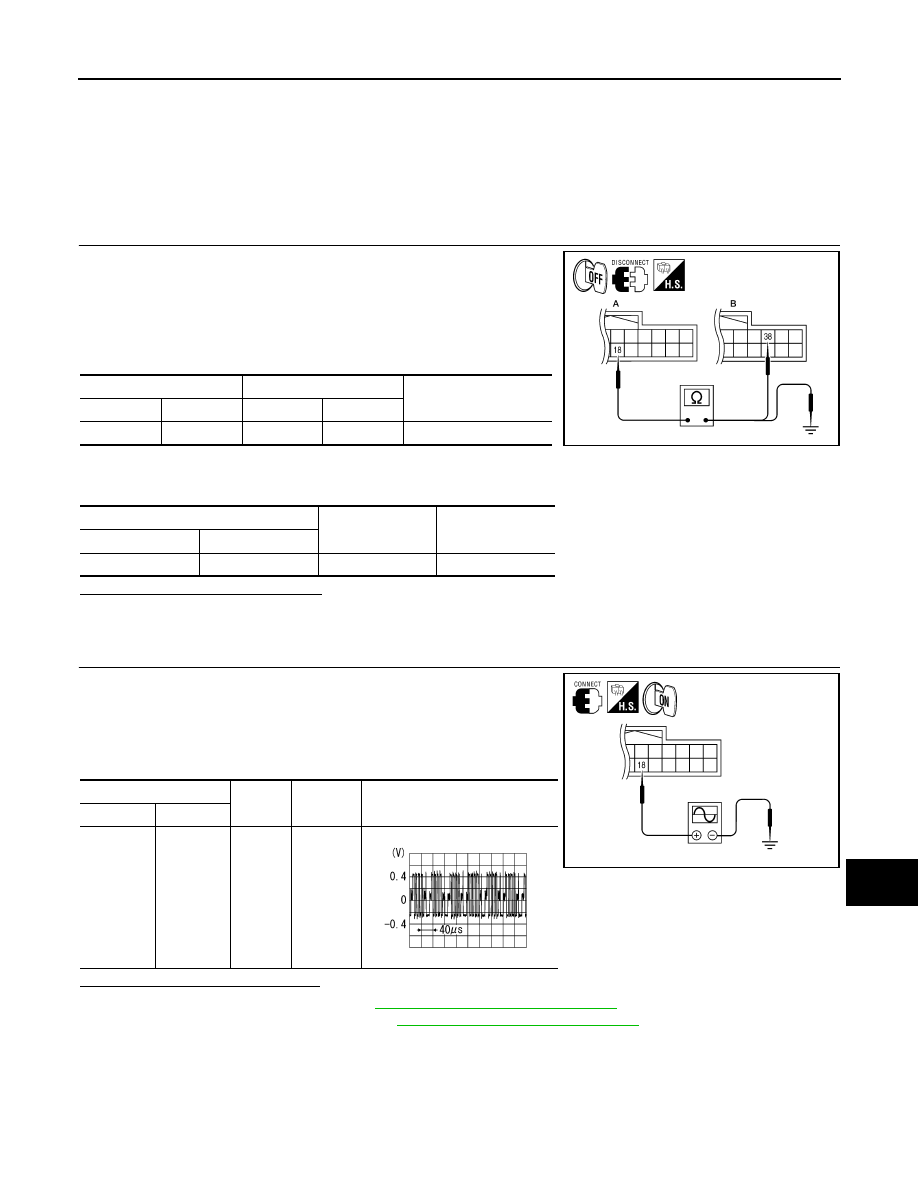

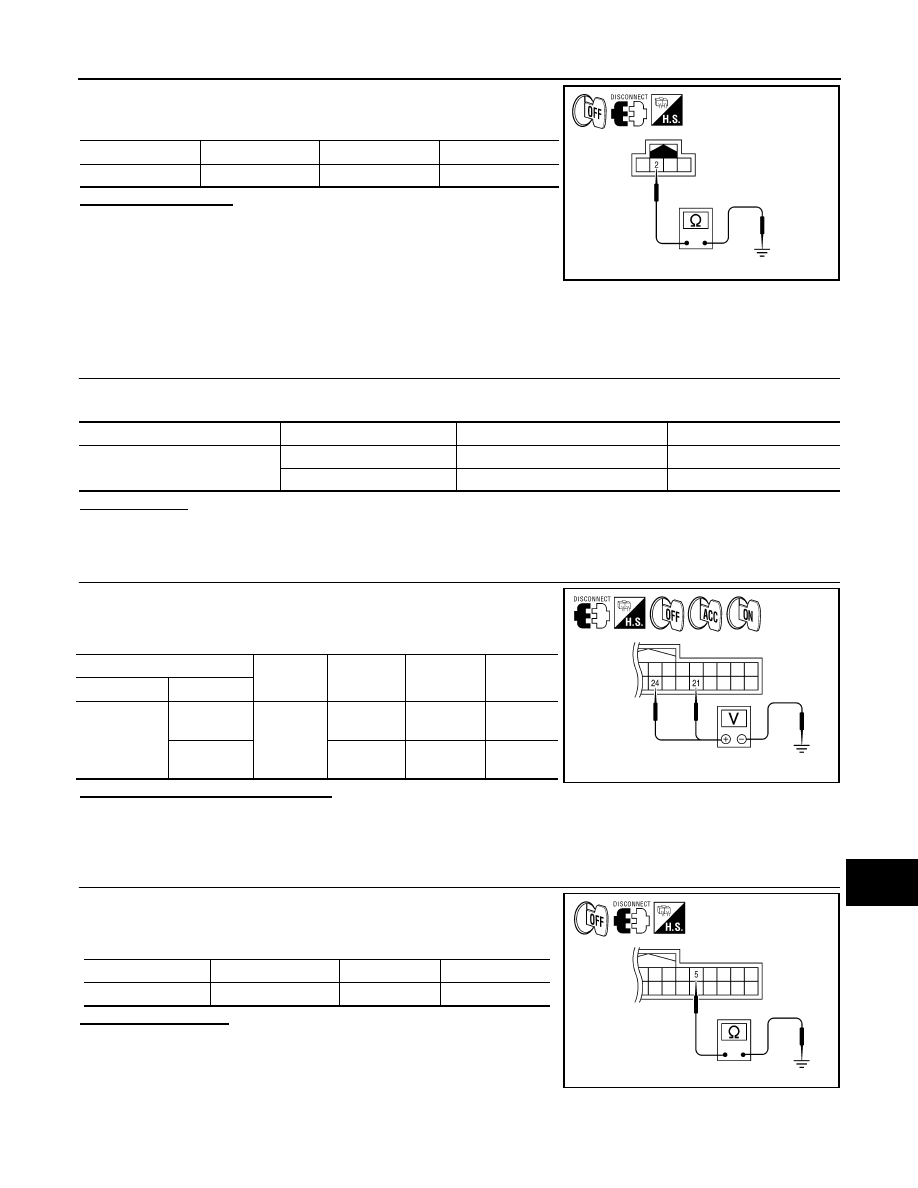

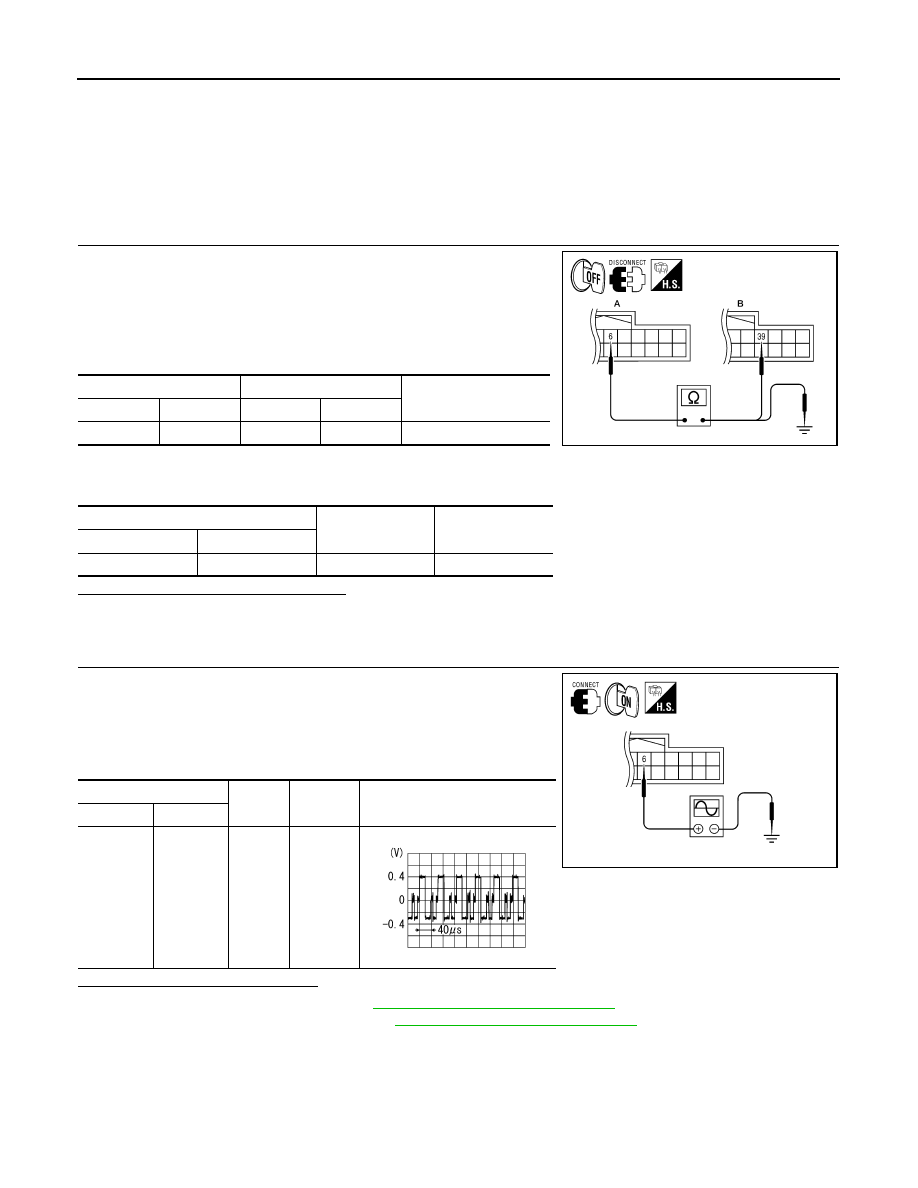

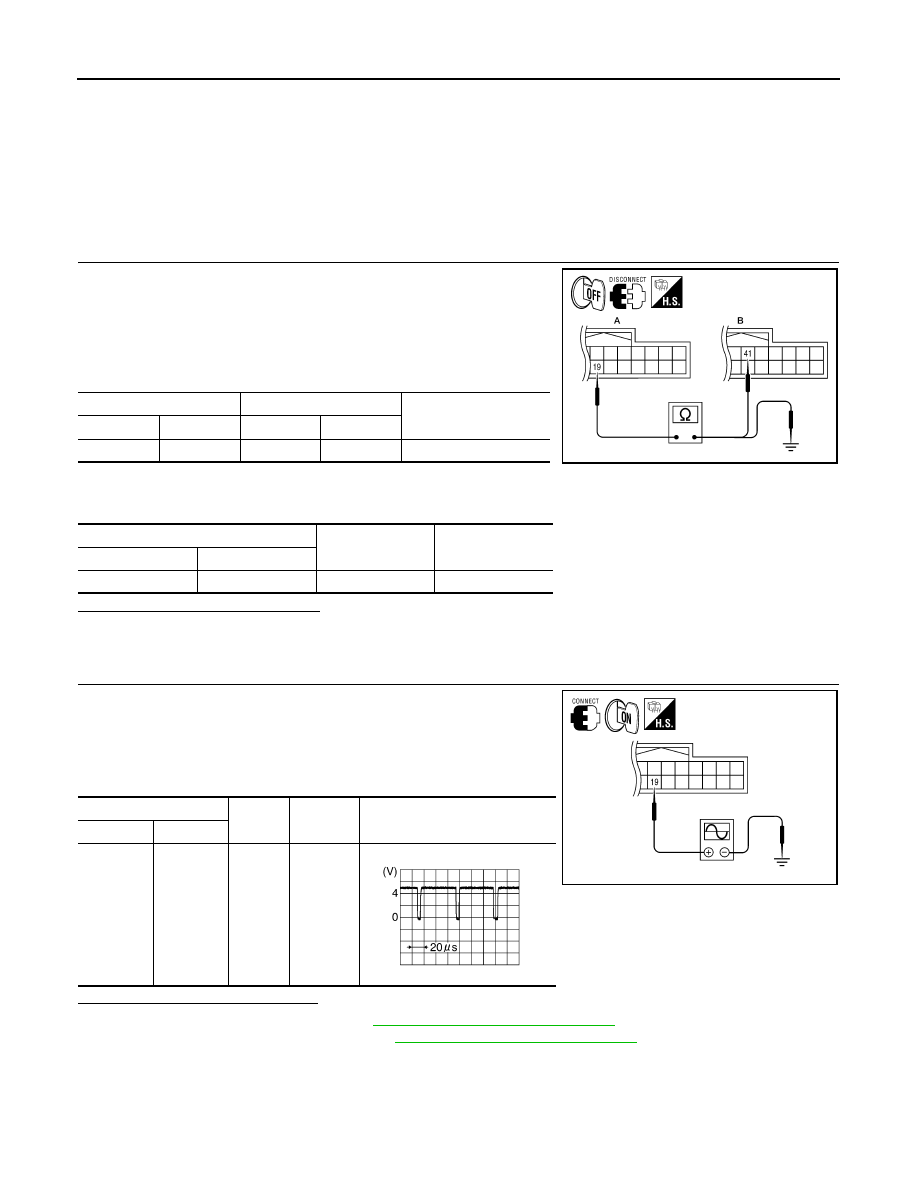

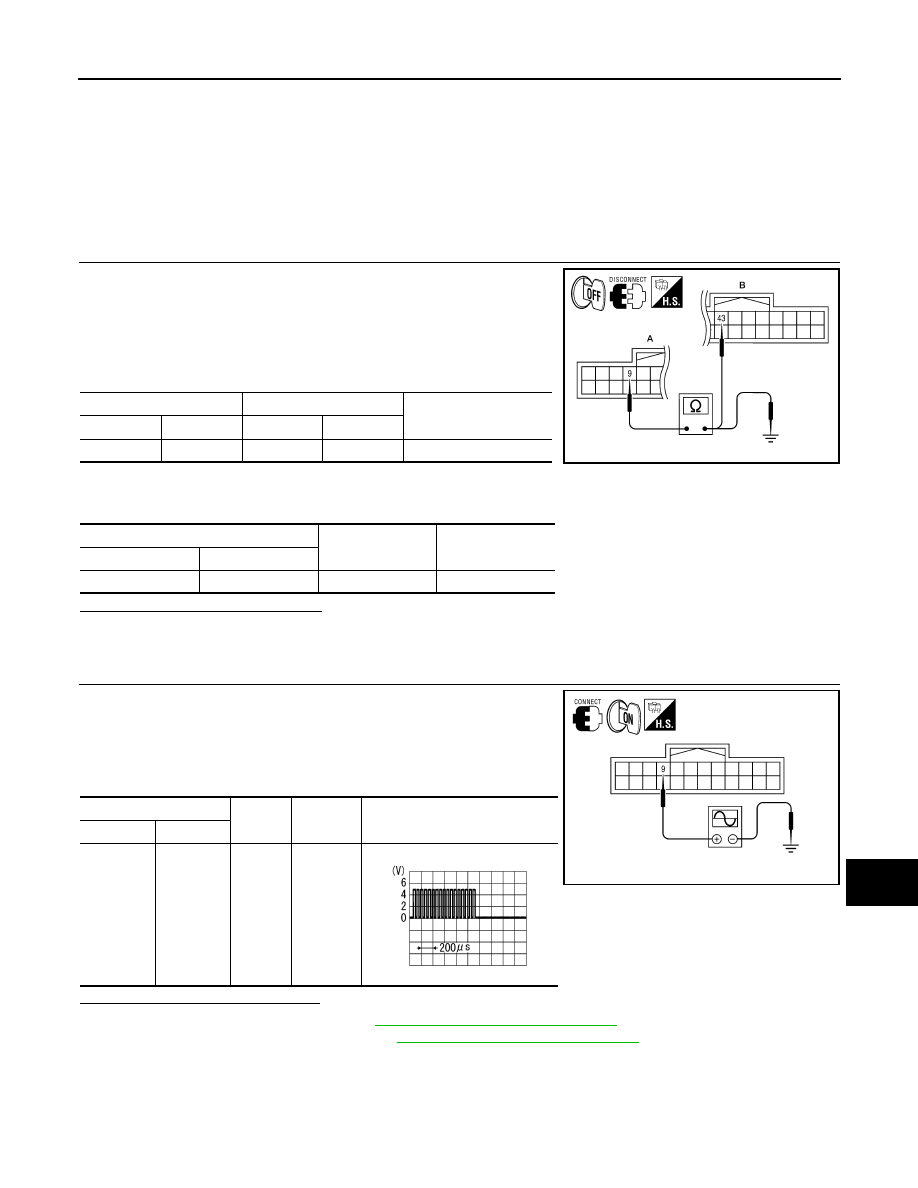

AV-76 < COMPONENT DIAGNOSIS > [MID AUDIO] POWER SUPPLY AND GROUND CIRCUIT 2. Shift transmission into reverse. 3. Check voltage between rear view camera harness connector Is voltage reading approximately 6 volts? YES >> GO TO 4 NO >> GO TO 2 2. CHECK POWER SUPPLY CIRCUIT (CONTINUITY) 1. Turn ignition switch OFF. 2. Disconnect rear view camera and rear view camera control unit connectors. 3. Check continuity between rear view camera harness connector 4. Check continuity between rear view camera harness connector Are continuity results as specified? YES >> GO TO 3 NO >> Repair harness or connector. 3. CHECK POWER SUPPLY CIRCUIT (REAR VIEW CAMERA CONTROL UNIT SIDE) 1. Connect rear view camera control unit harness connector. 2. Turn ignition switch ON. 3. Check voltage between rear view camera control unit harness Is voltage reading approximately 6 volts? YES >> Inspection End. NO >> Replace rear view camera control unit. Refer to . 4. CHECK GROUND CIRCUIT 1. Turn ignition switch OFF. 2. Disconnect rear view camera harness connector. Signal name Connector Terminal Transmission position Value (Approx.) Camera ON signal D551 1 Reverse 6V ALLIA0243ZZ A B Continuity Connector Terminal Connector Terminal D551 1 B176 8 Yes A — Continuity Connector Terminal D551 1 Ground No ALLIA0246ZZ Signal name Connector Terminal Transmission position Value (Approx.) Camera ON signal B176 8 Reverse 6V ALLIA0247ZZ 2009 Pathfinder |
