FRONT WIPER AND WASHER SYSTEM

WW-25

C

D

E

F

G

H

I

J

L

M

A

B

WW

2007 Pathfinder

WASHER HOSE LAYOUT

WASHER NOZZLES
Removal

1.

Remove the cowl top. Refer to

EI-17, "COWL TOP"

 .

2.

Remove washer nozzles.

Installation

Installation is in the reverse order of removal.

WIPER AND WASHER SWITCH
Removal

1.

Remove instrument lower cover LH. Refer to

IP-14, "LOWER INSTRUMENT PANEL LH"

 .

2.

Remove steering column cover lower and steering column cover upper.

3.

Disconnect wiper and washer switch connector.

4.

Pinch tabs at wiper and washer switch base and slide switch
away from steering column.

Installation

Installation is in the reverse order of removal.

WKIA4139E

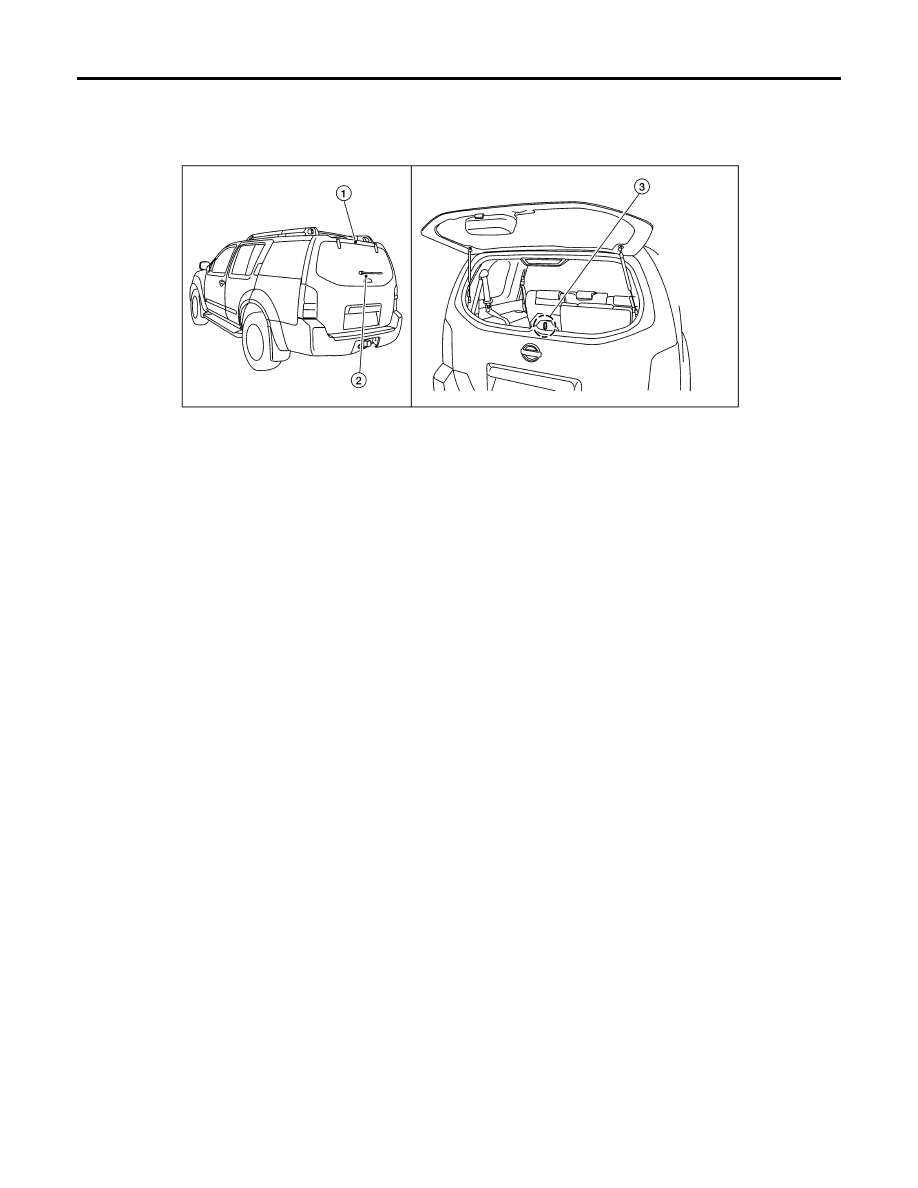

1.

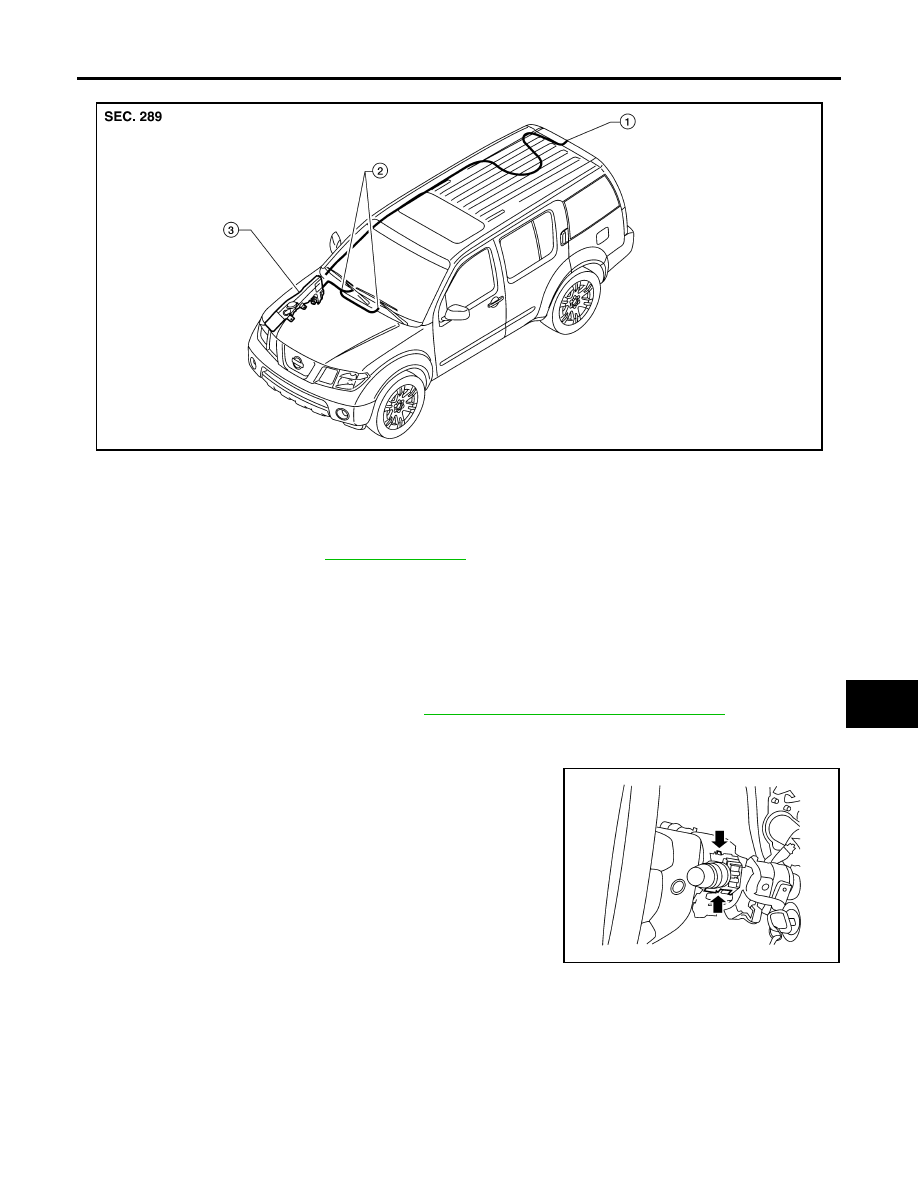

Rear washer nozzle

2.

Washer nozzles

3.

Washer fluid reservoir

WKIA0071E

WW-26

FRONT WIPER AND WASHER SYSTEM

2007 Pathfinder

WASHER FLUID RESERVOIR
Removal

1.

Remove passenger front fender protector. Refer to.

EI-21, "Removal and Installation of Front Fender Pro-

tector"

 .

2.

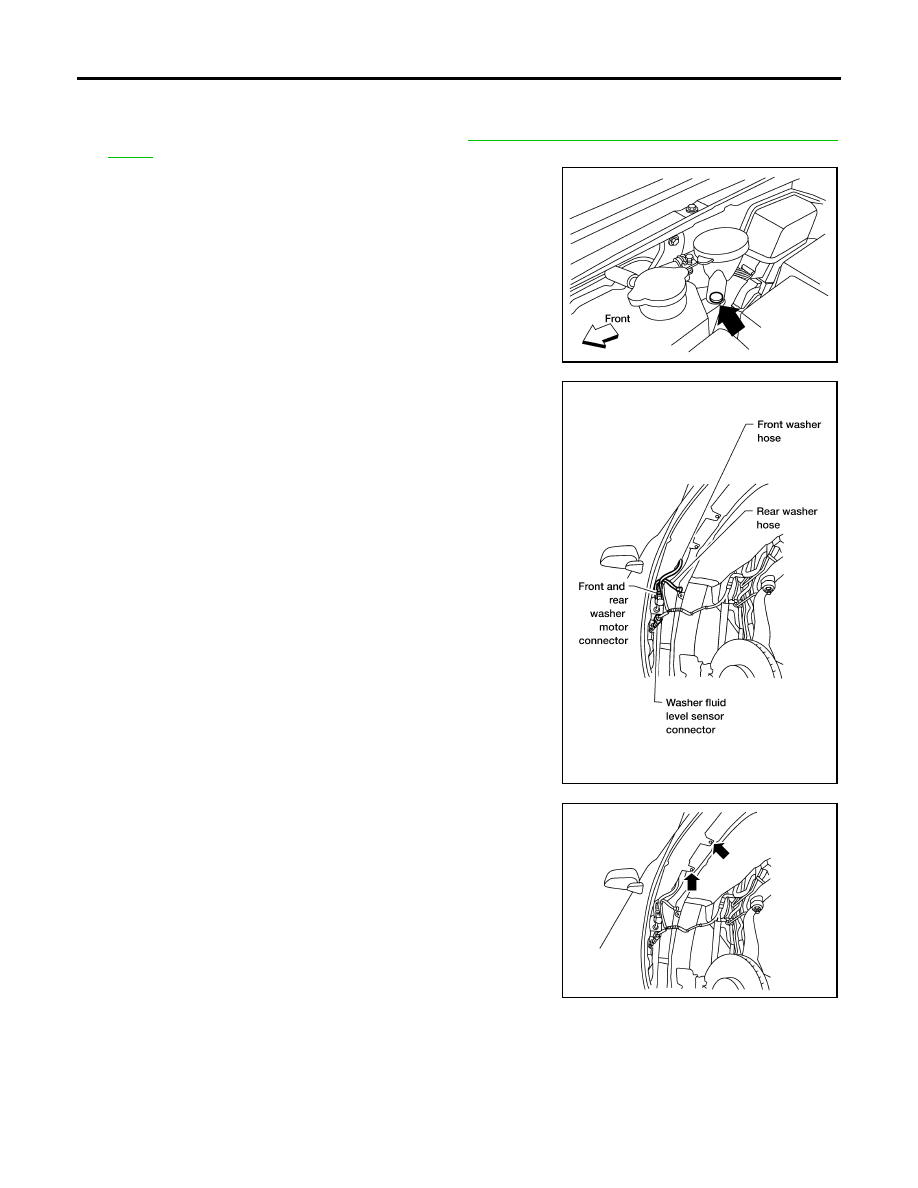

Remove clip, then remove washer fluid reservoir filler neck from
washer fluid reservoir.

3.

Disconnect front and rear washer hoses.

4.

Disconnect front and rear washer motor connector.

5.

Disconnect washer fluid level sensor connector.

6.

Remove washer fluid reservoir screws and remove washer fluid
reservoir.

Installation

CAUTION:

After installation, add water up to the upper level of the washer fluid reservoir inlet and check for water
leaks.
Installation is in the reverse order of removal.

LKIA0538E

LKIA0537E

LKIA0539E

FRONT WIPER AND WASHER SYSTEM

WW-27

C

D

E

F

G

H

I

J

L

M

A

B

WW

2007 Pathfinder

WASHER MOTOR
Removal

1.

Remove RH front fender protector. Refer to

EI-20, "FENDER PROTECTOR"

 .

2.

Disconnect the front and rear washer hoses.

3.

Disconnect the washer motor connectors.

4.

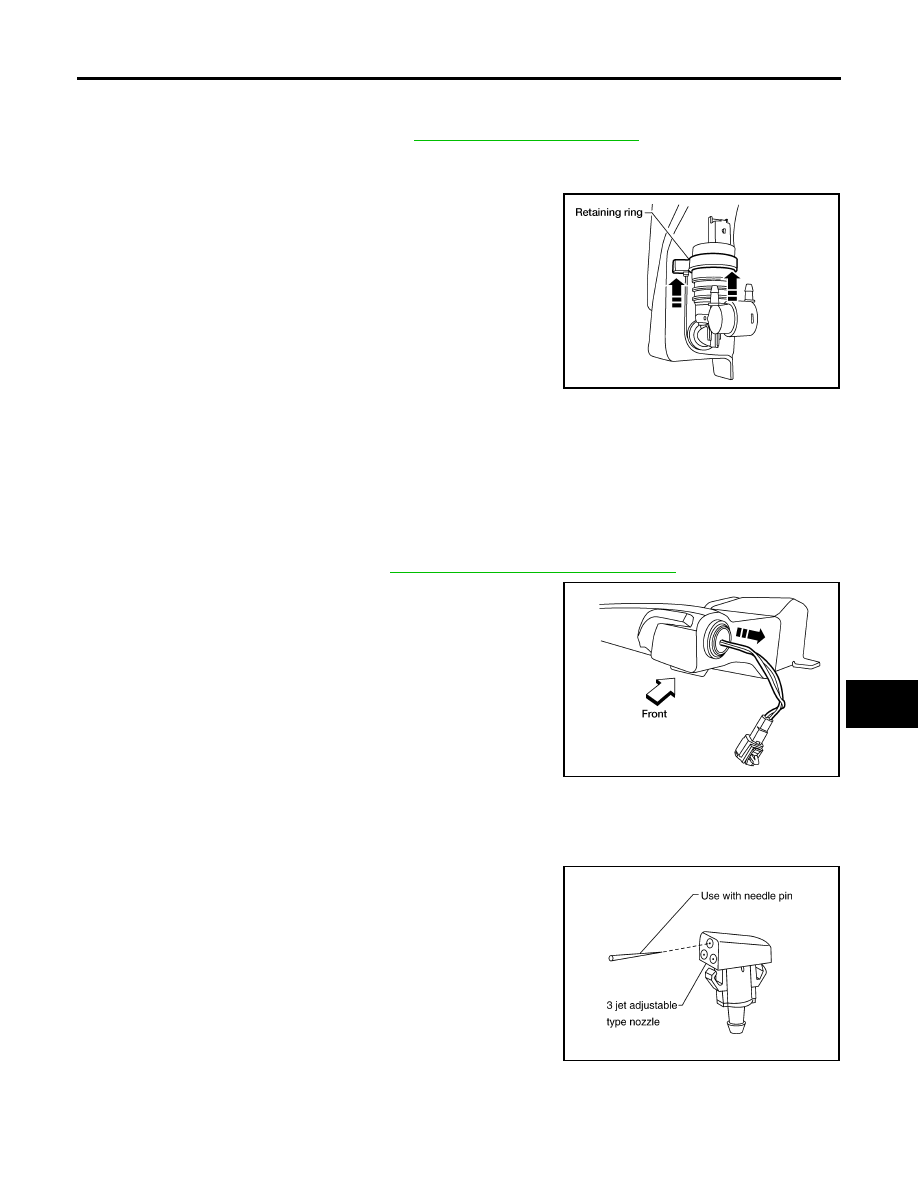

Slide retaining ring upward to release front and rear washer
motor.

5.

Remove front and rear washer motor from washer fluid reservoir.

Installation

CAUTION:

When installing front and rear washer motor, there should be no packing twists, etc.
Installation is in the reverse order of removal.

WASHER FLUID LEVEL SENSOR
Removal

1.

Remove washer fluid reservoir. Refer to

WW-26, "WASHER FLUID RESERVOIR"

 .

2.

Lift level sensor out of washer fluid reservoir in the direction of
the arrow as shown.

Installation

Installation is in the reverse order of removal.

Washer Nozzle Adjustment

EKS00FZQ

●

This vehicle is equipped with adjustable washer nozzles.

●

If not satisfied with washer fluid spray coverage, confirm that the
washer nozzle is installed correctly.

●

If the washer nozzle is installed correctly, and the washer fluid
spray coverage is not satisfactory, re-aim washer nozzle.

LKIA0540E

LKIA0541E

WKIA3711E

WW-28

REAR WIPER AND WASHER SYSTEM

2007 Pathfinder

REAR WIPER AND WASHER SYSTEM

PFP:28710

Components Parts and Harness Connector Location

EKS00FZW

System Description

EKS00FZX

●

The wiper switch (combination switch) is composed of a combination of 5 output terminals and 5 input ter-
minals. Terminal combination status is read by the BCM (body control module) when switch is turned ON.

●

The BCM controls rear wiper ON and INT (intermittent) operation.

Power is supplied at all times

●

through 50A fusible link (letter g , located in fuse and fusible link box)

●

to BCM terminal 70.

With the ignition switch in ON or START position, power is supplied

●

through 10A fuse [No. 15, located in the fuse block (J/B)]

●

to combination switch terminal 2

●

through 10A fuse [No. 1, located in the fuse block (J/B)]

●

to BCM terminal 38.

Ground is supplied

●

to BCM terminal 67

●

to combination switch terminal 9

●

through grounds M57, M61 and M79.

REAR WIPER OPERATION

When the ignition switch is in the ON or START position, and the rear wiper switch is in the ON position, the
BCM detects a rear wiper ON request through the combination switch (wiper switch) reading function.
The BCM will first check the status of the glass hatch ajar switch before supplying power to the rear wiper
motor. If the glass hatch ajar switch is closed (grounded) the BCM will not turn on the rear wiper motor. If the
glass hatch ajar switch is open (not grounded) the BCM will control the rear wiper motor as follows.
Power is supplied

●

through BCM terminal 55

●

to rear wiper motor terminal 4.

Ground is supplied

●

to rear wiper motor terminal 1

●

through grounds D406 and D504.

With power and ground supplied, the rear wiper motor operates.
If the BCM detects the glass hatch ajar switch signal during rear wiper motor operation, the BCM will operate
the rear wiper motor to the auto stop position. Once the glass hatch ajar switch signal returns to open (not
grounded) for 5 or more seconds, the BCM will resume rear wiper motor operation.

WKIA4895E

1.

Rear washer nozzle

2.

Rear wiper motor D602

3.

Glass hatch ajar switch D503

REAR WIPER AND WASHER SYSTEM

WW-29

C

D

E

F

G

H

I

J

L

M

A

B

WW

2007 Pathfinder

INTERMITTENT OPERATION

The rear wiper motor operates the wiper arm at low speed approximately every 7 seconds.
When the wiper switch is in the rear wiper INT position, the BCM detects a rear wiper INT request through the
combination switch (wiper switch) reading function.
When BCM operates rear wiper motor, power is supplied

●

through BCM terminal 55

●

to rear wiper motor terminal 4.

Ground is supplied

●

to rear wiper motor terminal 1

●

through grounds D406 and D504.

With power and ground supplied, the rear wiper operates in intermittent mode.

AUTO STOP OPERATION

When the rear wiper arm is not located at the base of the rear window, and the rear wiper switch is turned
OFF, the rear wiper motor will continue to operate until the rear wiper arm is at the base of the rear window.
When the rear wiper arm reaches the base, rear wiper motor terminals 2 and 1 are connected.
Ground is supplied

●

to BCM terminal 44

●

through rear wiper motor terminal 2

●

through rear wiper motor terminal 1

●

through grounds D406 and D504.

REAR WASHER OPERATION

When the ignition switch is in the ON or START position, and the front and rear washer switches are OFF, the
front and rear washer motor is supplied power

●

through 10A fuse [No. 15, located in the fuse block (J/B)]

●

through combination switch (wiper switch) terminal 2

●

through combination switch (wiper switch) terminal 3

●

to front and rear washer motor terminal 2.

When the rear wiper switch is in rear washer position, the BCM detects a rear washer signal by BCM wiper
switch reading function. Combination switch ground is supplied

●

to front and rear washer motor terminal 1

●

through combination switch (wiper switch) terminal 4

●

through combination switch (wiper switch) terminal 9

●

through grounds M57, M61 and M79.

With ground supplied, the front and rear washer motor is operated in the rear direction.
When the BCM detects that the rear washer motor has operated for 0.4 seconds or longer, BCM operates the
rear wiper motor.
When the BCM detects that the rear washer switch is in OFF, the rear wiper motor cycles approximately 3
times and then stops.
If the rear washer is operated with the rear wiper switch in the INT position, normal rear wiper operation will
take over. Once the rear washer switch is released the rear wiper will return to INT operation.

BCM WIPER SWITCH READING FUNCTION

Refer to

BCS-3, "COMBINATION SWITCH READING FUNCTION"

 .

WW-30

REAR WIPER AND WASHER SYSTEM

2007 Pathfinder

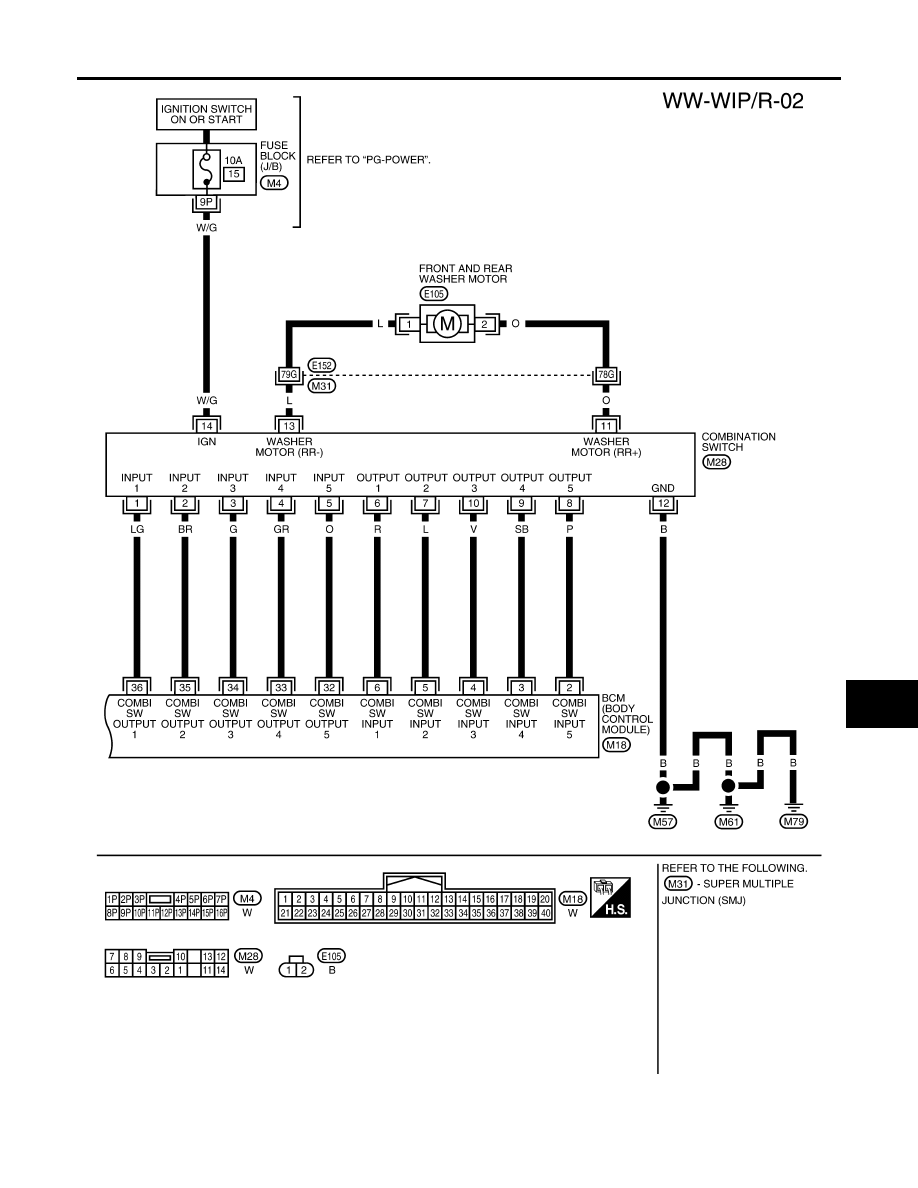

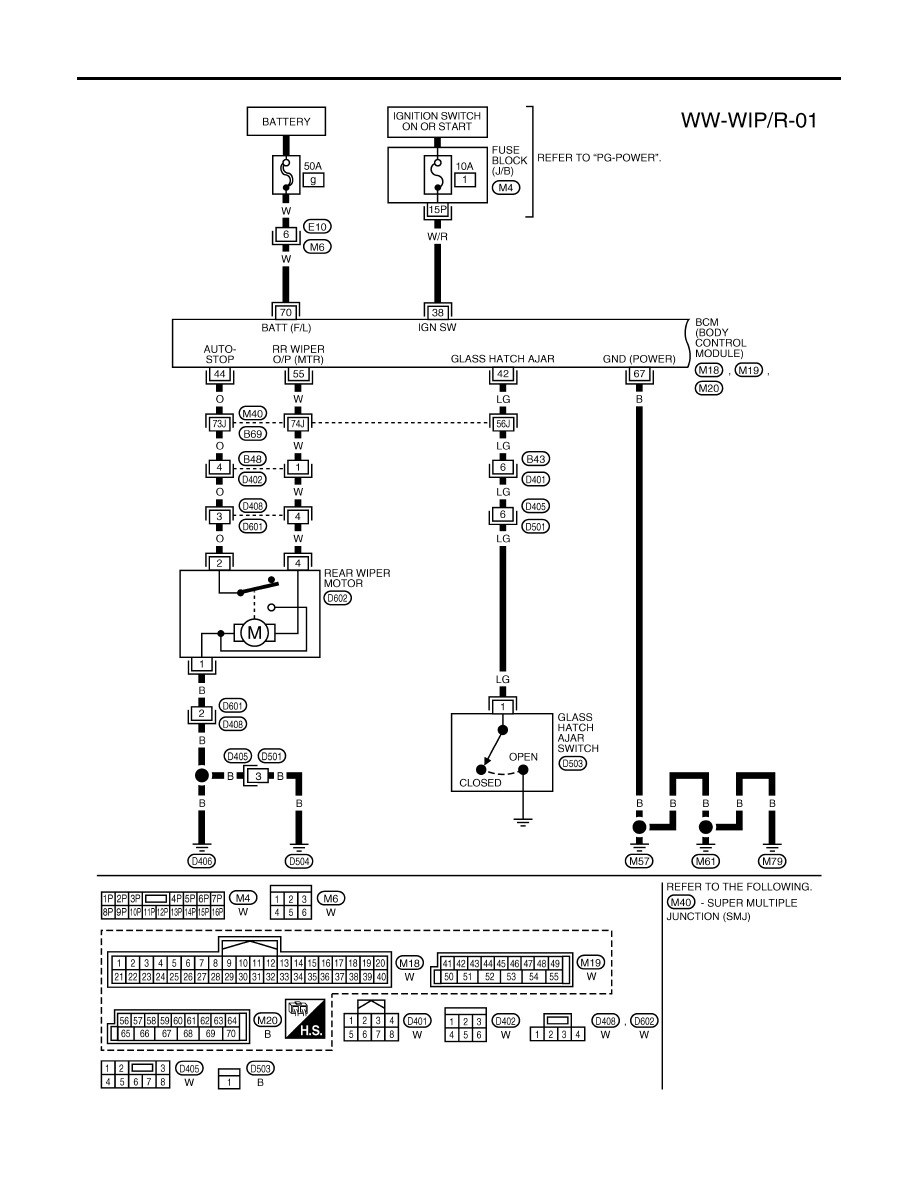

Wiring Diagram — WIP/R —

EKS00FZY

WKWA4344E

REAR WIPER AND WASHER SYSTEM

WW-31

C

D

E

F

G

H

I

J

L

M

A

B

WW

2007 Pathfinder

WKWA5450E

WW-32

REAR WIPER AND WASHER SYSTEM

2007 Pathfinder

Terminals and Reference Values for BCM

EKS00FZZ

Refer to

BCS-12, "Terminals and Reference Values for BCM"

 .

How to Proceed With Trouble Diagnosis

EKS00G00

1.

Confirm the symptoms and customer complaint.

2.

Understand operation description and function description. Refer to

WW-28, "System Description"

 .

3.

Perform BCM Power Supply and Ground Circuit Check. Refer to

BCS-16, "BCM Power Supply and

Ground Circuit Check"

 .

4.

Check symptom and repair or replace the cause of malfunction.

5.

Does the rear wiper operate normally? If YES: GO TO 6. If NO: GO TO 4.

6.

Inspection End.

BCM Power Supply and Ground Circuit Check

EKS00G01

Refer to

BCS-16, "BCM Power Supply and Ground Circuit Check"

 .

CONSULT-II Function (BCM)

EKS00G02

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II START PROCEDURE

Refer to

GI-38, "CONSULT-II Start Procedure"

 .

DATA MONITOR

Display Item List

BCM diagnostic

test item

Diagnostic mode

Description

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmitted to the BCM
for setting the status suitable for required operation, input/output signals are
received from the BCM and received data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

ALL SIGNALS

Monitors all the items.

SELECTION FROM MENU

Selects and monitors the individual item selected.

Monitor item name

 "OPERATION OR UNIT"

Contents

IGN ON SW

"ON/OFF"

Displays "IGN Position (ON)/OFF, ACC Position (OFF)" status as judged from ignition switch signal.

IGN SW CAN

"ON/OFF"

Displays "IGN Position (ON)/OFF, ACC Position (OFF)" status as judged from CAN communica-
tions.

RR WIPER INT

"ON/OFF"

Displays "Rear Wiper INT (ON)/Other (OFF)" status as judged from wiper switch signal.

RR WIPER ON

"ON/OFF"

Displays "Rear Wiper (ON)/Other (OFF)" status as judged from wiper switch signal.

RR WASHER SW

"ON/OFF"

Displays "Rear Washer Switch (ON)/Other (OFF)" status as judged from wiper switch signal.

RR WIPER STOP

"ON/OFF"

Displays "Stopped (OFF)/Operating (ON)" status as judged from the auto stop switch 1.

RR AUTO STP 2

"ON/OFF"

Displays "Stopped (OFF)/Operating (ON)" status as judged from the auto stop switch 2.
