HEATED SEAT

SE-81

C

D

E

F

G

H

J

K

L

M

A

B

SE

2007 Pathfinder

HEATED SEAT

PFP:87335

Description

EIS007W1

●

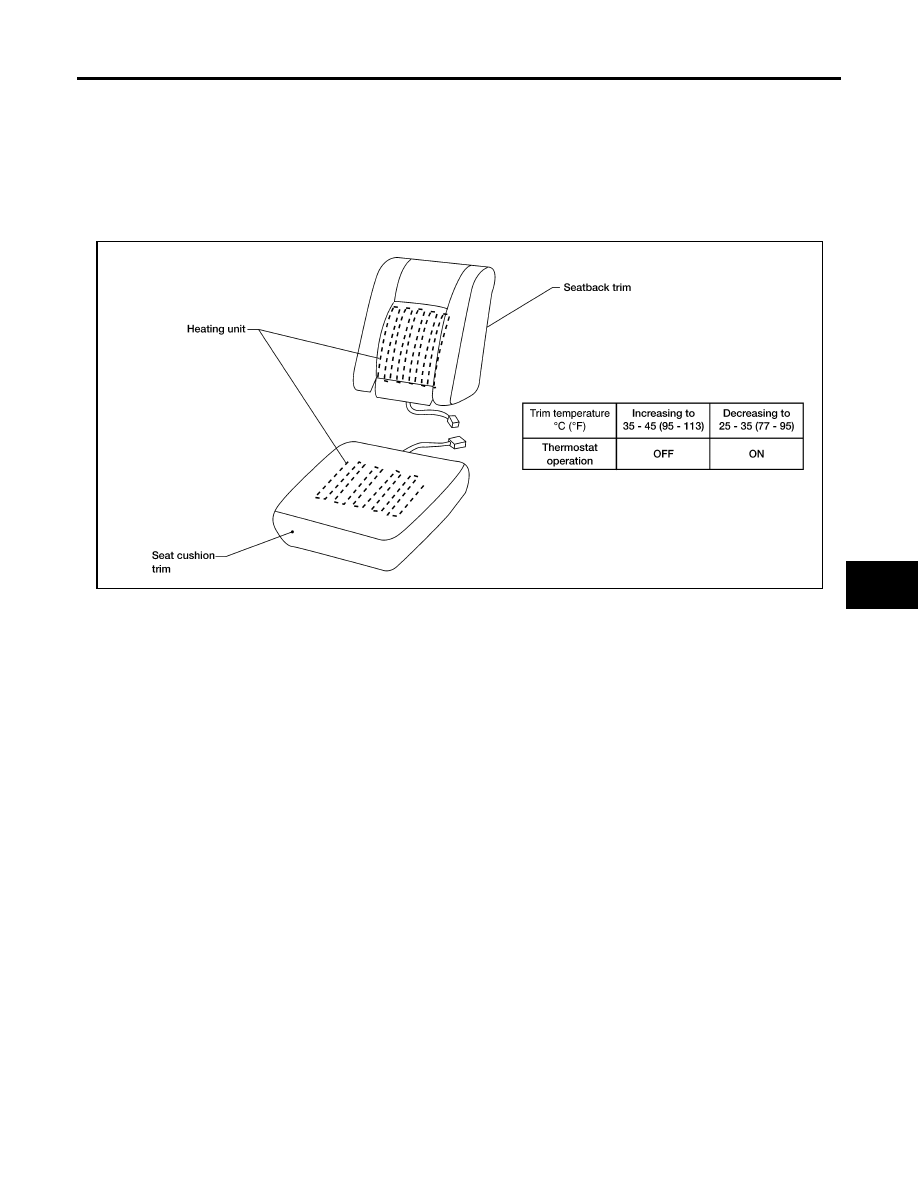

When handling seat, be extremely careful not to scratch heating unit.

●

To replace heating unit for vehicles without side air bags, seat trim and pad should be separated. For vehi-
cles equipped with side air bags, seat trim and pad should be separated for the front seat cushion LH. For
seatback and front seat cushion RH, complete cushion or seatback assembly must be replaced.

●

Do not use any organic solvent, such as thinner, benzene, alcohol, etc. to clean trim.

WIIA0031E

SE-82

HEATED SEAT

2007 Pathfinder

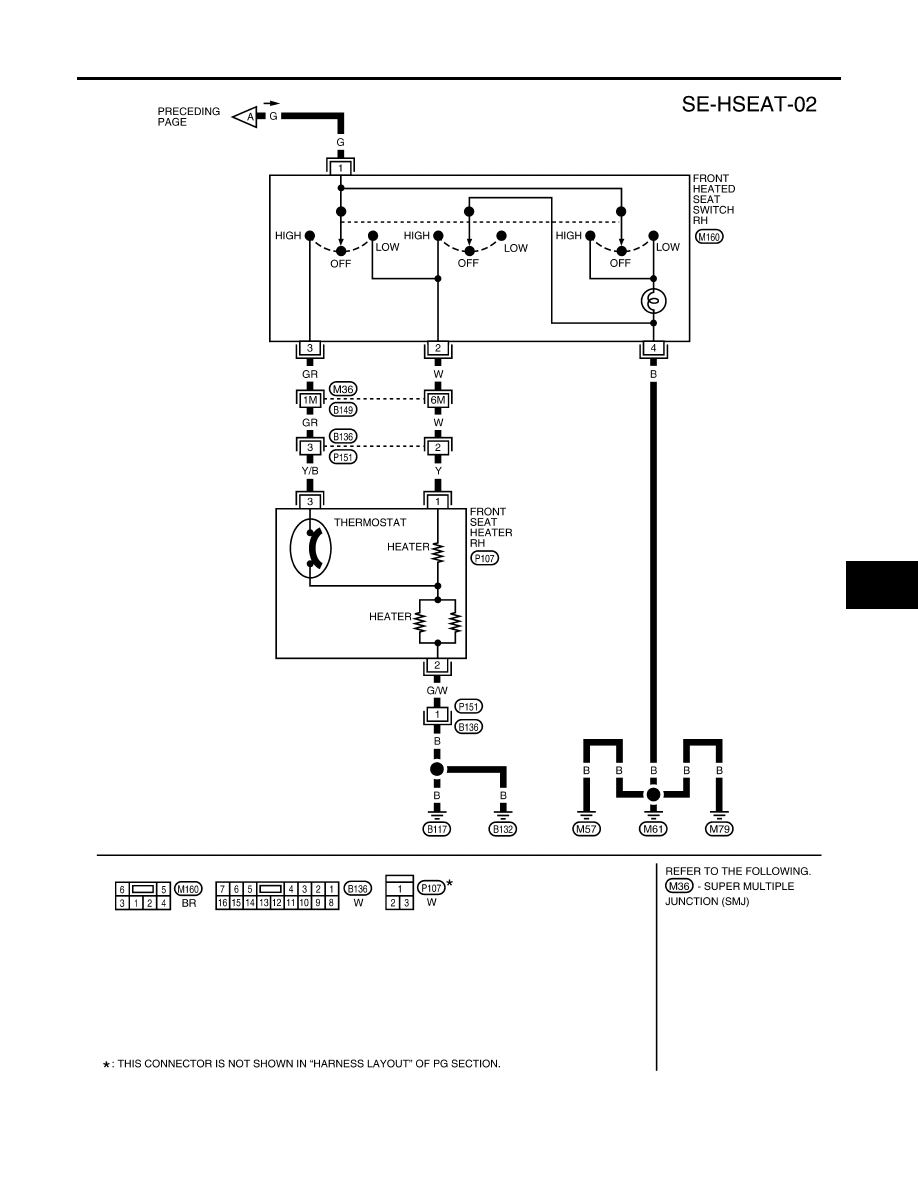

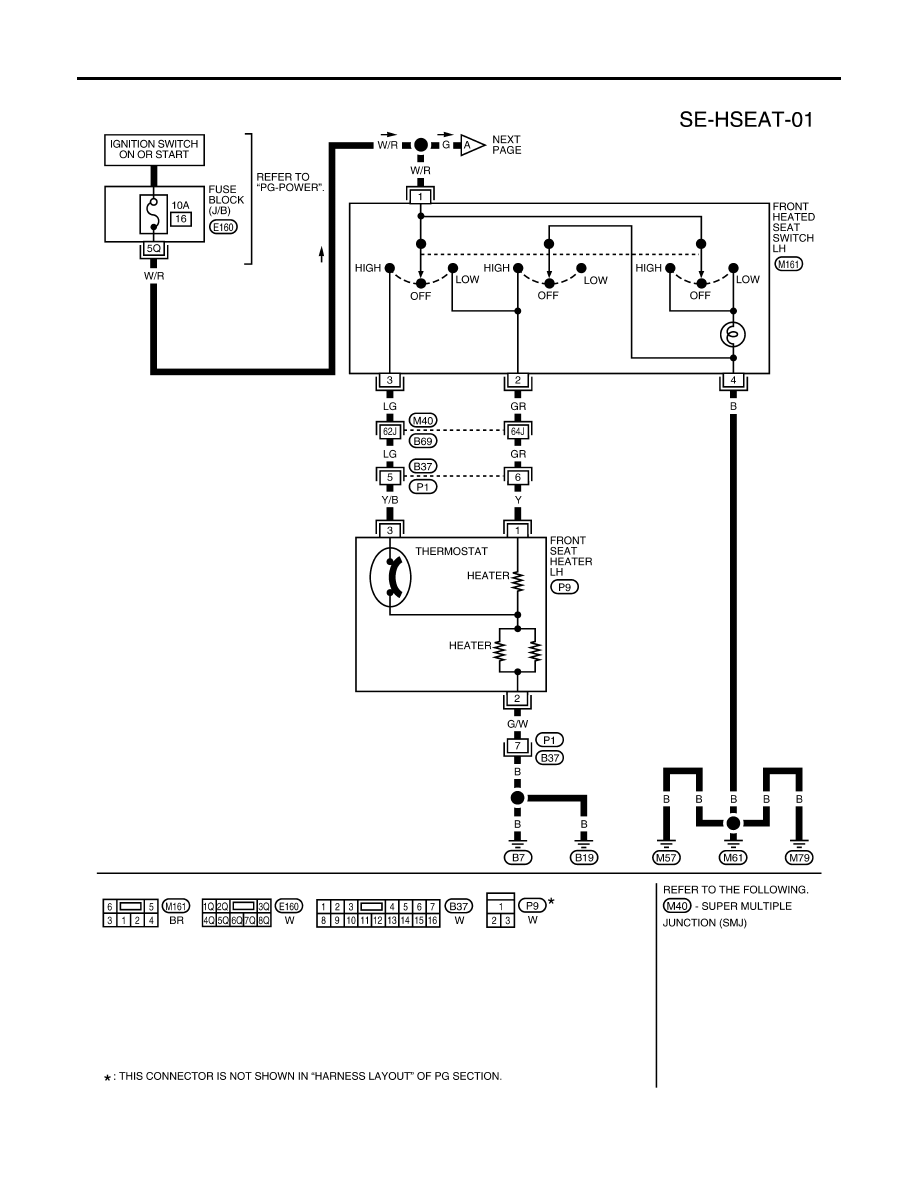

Wiring Diagram — HSEAT —

EIS007W3

WIWA1603E

HEATED SEAT

SE-83

C

D

E

F

G

H

J

K

L

M

A

B

SE

2007 Pathfinder

WIWA1604E

SE-84

FRONT SEAT

2007 Pathfinder

FRONT SEAT

PFP:87000

Components

EIS008ID

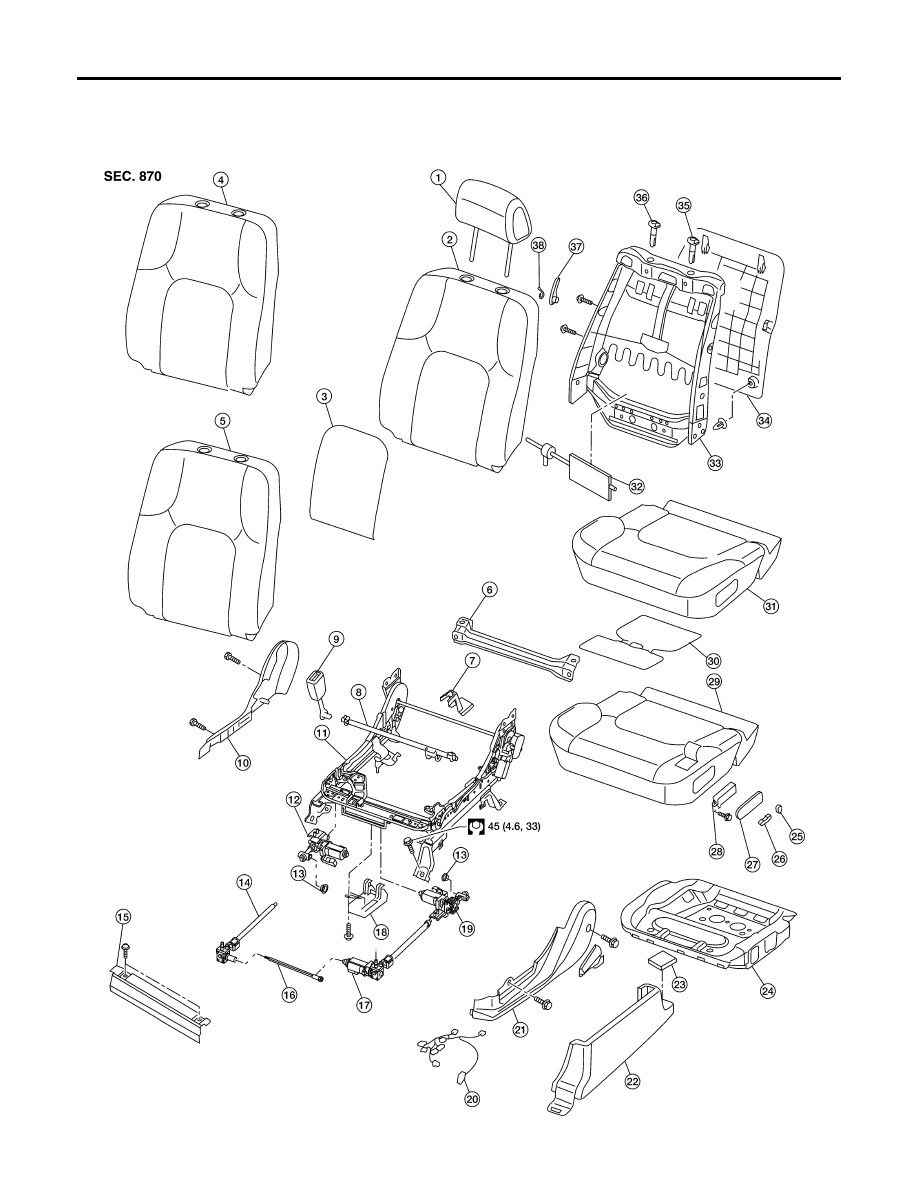

Power Driver Seat

LIIA2406E

FRONT SEAT

SE-85

C

D

E

F

G

H

J

K

L

M

A

B

SE

2007 Pathfinder

1.

Headrest

2.

Seatback pad without side air bag

3.

Seatback heating element

4.

Seatback assembly with side air bag 5.

Seatback trim without side air bag

6.

Power seat cushion rear finisher

7.

Leg Cover

8.

Lifter motor link bar

9.

Seat belt buckle assembly

10. Seat cushion inner finisher

11. Seat frame assembly

12. Seat lifter motor assembly

13. Seat spacer

14. Lock gear

15. Seat cushion front finisher

16. Flexible seat wire

17. Front seat slide motor assembly (LH) 18. Power seat control assembly

19. Lifter motor bracket assembly

20. Driver seat wiring harness

21. Seat cushion outer finisher

22

Leg cover

23

Bolt cover

24. Seat cushion frame

25. Recliner switch knob

26. Slide switch knob

27. Power seat switch escutcheon

28. Switch assembly

29. Seat cushion pad

30. Seat cushion heating element

31. Seat cushion trim

32. Lumbar support assembly

33. Seatback frame

34.  Seatback board

35. Headrest holder with multi position

lock

36.  Headrest holder

37. Lumbar support lever knob

38. Snap ring

SE-86

FRONT SEAT

2007 Pathfinder

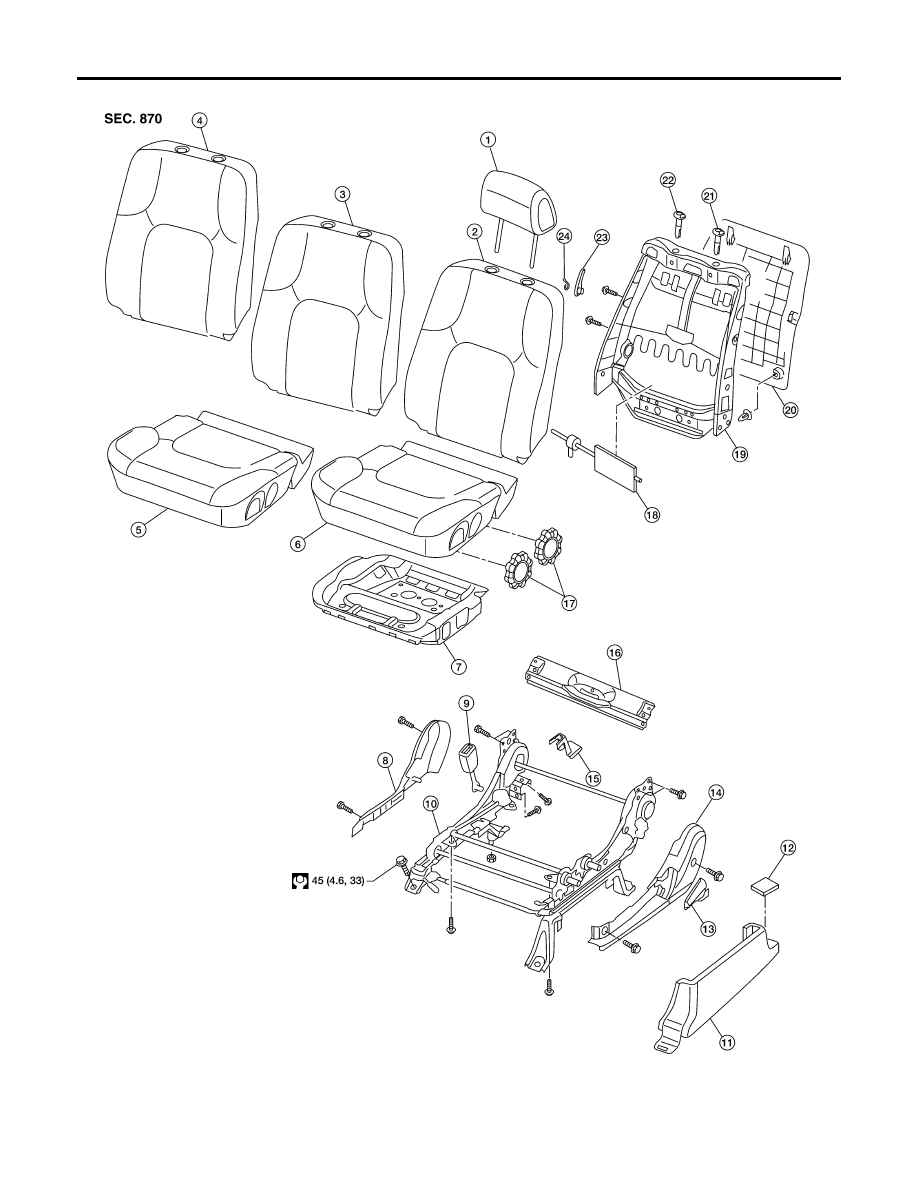

Manual Driver Seat

LIIA2407E

1.

Headrest

2.

Seatback pad without side air bag

3.

 Seatback trim without side air bag

4.

Seatback assembly with side air bag

5.

Seat cushion trim cover

6.

Seat cushion pad
