IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PG-19

C

D

E

F

G

H

I

J

L

M

A

B

PG

2007 Pathfinder

IPDM E/R STATUS CONTROL

In order to save power, IPDM E/R switches status by itself based on each operating condition.

1.

CAN communication status

●

CAN communication is normally performed with other control units.

●

Individual unit control by IPDM E/R is normally performed.

●

When sleep request signal is received from BCM, mode is switched to sleep waiting status.

2.

Sleep waiting status

●

Process to stop CAN communication is activated.

●

All systems controlled by IPDM E/R are stopped. When 3 seconds have elapsed after CAN communi-
cation with other control units is stopped, mode switches to sleep status.

3.

Sleep status

●

IPDM E/R operates in low current-consumption mode.

●

CAN communication is stopped.

●

When a change in CAN communication signal is detected, mode switches to CAN communication sta-
tus.

●

When a change in ignition switch signal is detected, mode switches to CAN communication status.

CAN Communication System Description

EKS00G8F

Refer to

LAN-4, "SYSTEM DESCRIPTION"

 .

Function of Detecting Ignition Relay Malfunction

EKS00G8G

●

When the integrated ignition relay is stuck in a "closed contact" position and cannot be turned OFF, IPDM
E/R turns ON tail and parking lamps for 10 minutes to indicate IPDM E/R malfunction.

●

When the state of the integrated ignition relay does not agree with the state of the ignition switch signal
received via CAN communication, the IPDM E/R activates the tail lamp relay.

NOTE:
When the ignition switch is turned ON, the tail lamps are OFF.

Cooling fan

●

With the ignition switch ON, the cooling fan HI operates.

●

With the ignition switch OFF, the cooling fan stops.

Front wiper

Until the ignition switch is turned off, the front wiper LO and HI remains in the same status it
was in just before fail

−

safe control was initiated.

Rear window defogger

Rear window defogger relay OFF

A/C compressor

A/C compressor OFF

Front fog lamps

Front fog lamp relay OFF

Controlled system

Fail-safe mode

Ignition switch signal

Ignition relay status

Tail lamp relay

ON

ON —

OFF

OFF —

ON

OFF

—

OFF

ON ON

(10

minutes)

PG-20

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

2007 Pathfinder

CONSULT-II Function (IPDM E/R)

EKS00G8H

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II START PROCEDURE

Refer to

GI-38, "CONSULT-II Start Procedure"

 .

SELF-DIAGNOSTIC RESULTS
Display Item List

NOTE:
The details for display of the period are as follows:

●

CRNT: Error currently detected with IPDM E/R.

●

PAST: Error detected in the past and placed in IPDM E/R memory.

IPDM E/R Diagnostic Mode

Description

SELF-DIAG RESULTS

Displays IPDM E/R self-diagnosis results.

DATA MONITOR

Displays IPDM E/R input/output data in real time.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

Display items

CONSULT-II
display code

Malfunction detection

TIME

Possible causes

CRNT

PAST

NO DTC IS
DETECTED. FURTHER
TESTING MAY BE
REQUIRED.

—

—

—

—

—

CAN COMM CIRC

U1000

●

If CAN communication reception/transmission
data has a malfunction, or if any of the control
units fail, data reception/transmission cannot
be confirmed.

●

When the data in CAN communication is not
received before the specified time.

X

X

Any of items listed
below have errors:

●

TRANSMIT DIAG

●

ECM

●

BCM/SEC

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PG-21

C

D

E

F

G

H

I

J

L

M

A

B

PG

2007 Pathfinder

DATA MONITOR
All Signals, Main Signals, Selection From Menu

NOTE:

●

Perform monitoring of IPDM E/R data with the ignition switch ON. When the ignition switch is in ACC posi-
tion, display may not be correct.

●

(*1) This item is displayed, but does not function.

CAN DIAG SUPPORT MNTR

Refer to

LAN-4, "SYSTEM DESCRIPTION"

 .

ACTIVE TEST
Display Item List

Item name

CONSULT-II

screen display

Display or unit

Monitor item selection

Description

ALL

SIGNALS

MAIN

SIGNALS

SELECTION

FROM MENU

Motor fan request

MOTOR FAN
REQ

1/2/3/4

X

X

X

Signal status input from ECM

Compressor
request

AC COMP REQ

ON/OFF

X

X

X

Signal status input from BCM

Parking, license
plate, and tail
lamp request

TAIL & CLR REQ

ON/OFF

X

X

X

Signal status input from BCM

Headlamp low
beam request

HL LO REQ

ON/OFF

X

X

X

Signal status input from BCM

Headlamp high
beam request

HL HI REQ

ON/OFF

X

X

X

Signal status input from BCM

Front fog lamps
request

FR FOG REQ

ON/OFF

X

X

X

Signal status input from BCM

Front wiper
request

FR WIP REQ

STOP/1LO/LO/HI

X

X

X

Signal status input from BCM

Wiper auto stop

WIP AUTO
STOP

ACT P/STOP P

X

X

X

Output status of IPDM E/R

Wiper protection

WIP PROT

OFF/LS/HS/
BLOCK

X

X

X

Control status of IPDM E/R

Starter request

ST RLY REQ

ON/OFF

X

X

Signal status input from BCM

Ignition relay
status

IGN RLY

ON/OFF

X

X

X

Ignition relay status monitored
with IPDM E/R

Rear defogger
request

RR DEF REQ

ON/OFF

X

X

X

Signal status input from BCM

Hood switch

HOOD SW (*1)

OFF

X

Signal status input from IPDM
E/R

Theft warning
horn request

THFT HRN REQ

ON/OFF

X

X

Signal status input from BCM

Horn chirp

HORN CHIRP

ON/OFF

X

X

Output status of IPDM E/R

Daytime lights
request

DTRL REQ

ON/OFF

X

X

Signal status input from BCM

Test name

CONSULT-II screen display

Description

Rear defogger output

REAR DEFOGGER

With a certain ON-OFF operation, the rear defogger relay can be oper-
ated.

Front wiper (HI, LO) output

FRONT WIPER

With a certain operation (OFF, HI ON, LO ON), the front wiper relay
(Lo, Hi) can be operated.

Cooling fan output

MOTOR FAN

With a certain operation (1, 2, 3, 4), the cooling fan can be operated.

PG-22

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

2007 Pathfinder

Headlamp relay (HIGH,
LOW) output

EXTERNAL LAMPS

With a certain operation (OFF, HI ON, LO ON, TAIL ON, FOG ON), the
lamp relay (Low, High, Tail, Fog) can be operated.

Front fog lamp relay (FOG)
output

EXTERNAL LAMPS

With a certain operation (OFF, HI ON, LO ON, TAIL ON, FOG ON), the
lamp relay (Low, High, Tail, Fog) can be operated.

Tail lamp relay output

EXTERNAL LAMPS

With a certain operation (OFF, HI ON, LO ON, TAIL ON, FOG ON), the
lamp relay (Low, High, Tail, Fog) can be operated.

Horn output

HORN

With a certain ON-OFF operation, the horn relay can be operated.

Test name

CONSULT-II screen display

Description

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PG-23

C

D

E

F

G

H

I

J

L

M

A

B

PG

2007 Pathfinder

Auto Active Test

EKS00G8I

DESCRIPTION

●

In auto active test mode, operation inspection can be performed when IPDM E/R sends a drive signal to
the following systems:

–

Rear window defogger

–

Front wipers

–

Tail, license plate, front fog, and parking lamps

–

Headlamps (High, Low)

–

A/C compressor (magnet clutch)

–

Cooling fan

OPERATION PROCEDURE

1.

Close hood and front door RH, and lift wiper arms away from windshield (to prevent glass damage by
wiper operation).

NOTE:
When auto active test is performed with hood opened, sprinkle water on windshield beforehand.

2.

Turn ignition switch OFF.

3.

Turn ignition switch ON and, within 20 seconds, press front door switch LH 10 times. Then turn ignition
switch OFF.

4.

Turn ignition switch ON within 10 seconds after ignition switch OFF.

5.

When auto active test mode is actuated, horn chirps once.

6.

After a series of operations is repeated three times, auto active test is completed.

NOTE:
When auto active test mode has to be cancelled halfway, turn ignition switch OFF.

CAUTION:

Be sure to perform

BL-27, "Door Switch Check"

  when the auto active test cannot be performed.

INSPECTION IN AUTO ACTIVE TEST MODE

When auto active test mode is actuated, the following six steps are repeated three times.

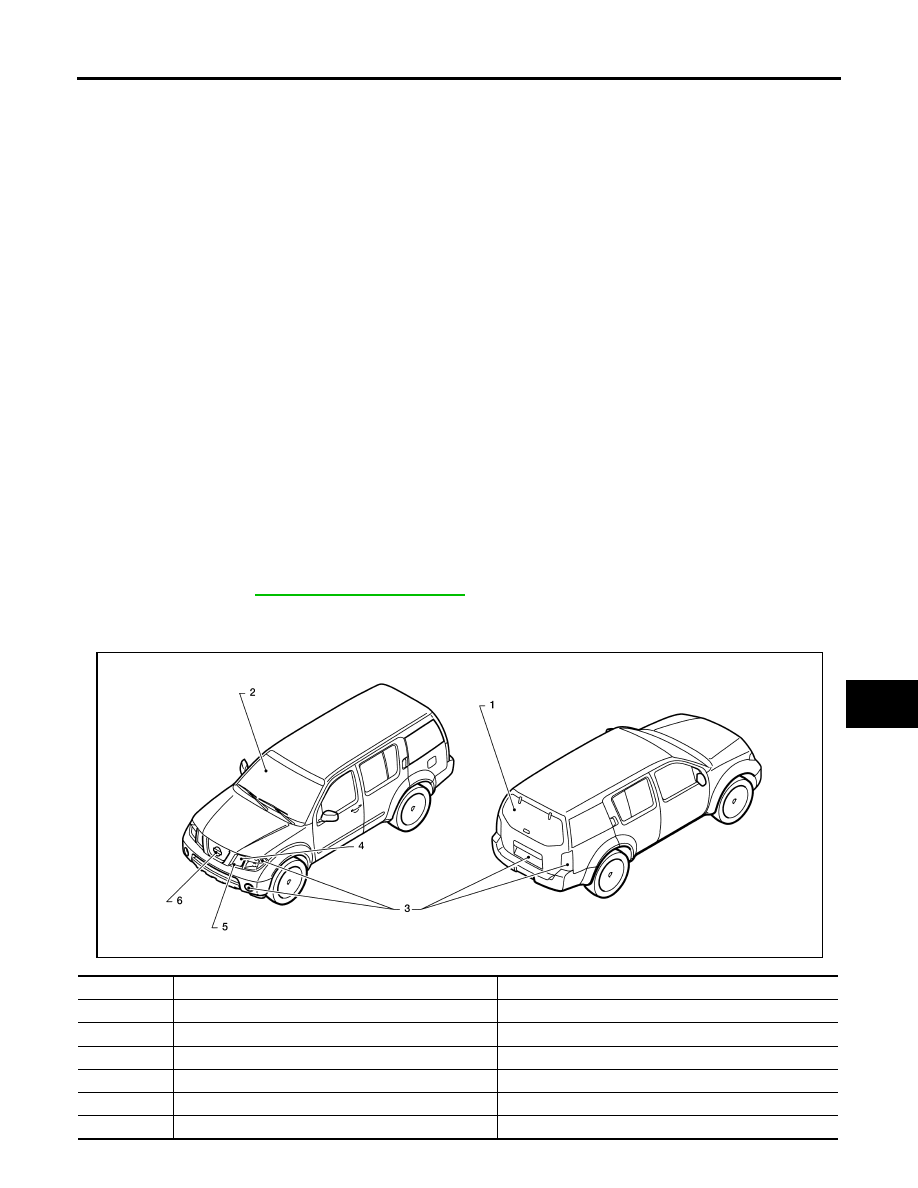

WKIA4991E

Item Number

Test Item

Operation Time/Frequency

1

Rear window defogger

10 seconds

2

Front wipers

LOW 5 seconds then HIGH 5 seconds

3

Tail, license plate, front fog and parking lamps

10 seconds

4

Headlamps

Low ON for 10 seconds, then High ON-OFF five times.

5

A/C compressor (magnet clutch)

ON-OFF 5 times

6

Cooling fan

LOW for 5 seconds, then HIGH for 5 seconds

PG-24

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

2007 Pathfinder

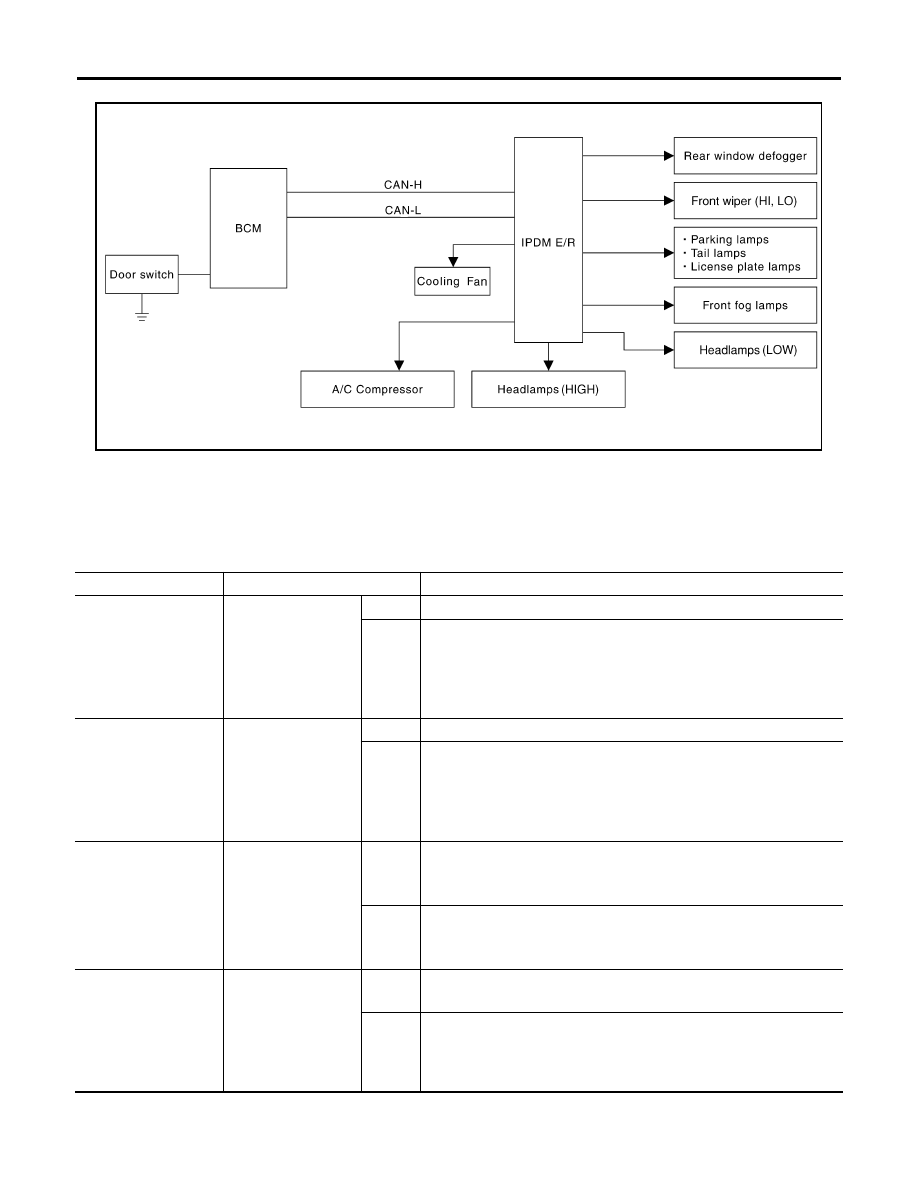

Concept of Auto Active Test

●

IPDM E/R actuates auto active test mode when it receives door switch signal from BCM via CAN commu-
nication line. Therefore, when auto active test mode is activated successfully, CAN communication
between IPDM E/R and BCM is normal.

●

If any of the systems controlled by IPDM E/R cannot be operated, possible cause can be easily diagnosed
using auto active test.

Diagnosis chart in auto active test mode

WKIA4992E

Symptom

Inspection contents

Possible cause

Rear window defogger
does not operate.

Perform auto active
test. Does rear win-
dow defogger oper-
ate?

YES

●

BCM signal input circuit

NO

●

Rear window defogger relay

●

Open circuit of rear window defogger

●

IPDM E/R malfunction

●

Harness or connector malfunction between IPDM E/R and rear window
defogger

Any of front wipers, tail
and parking lamps, front
fog lamps, and head-
lamps (High, Low) do
not operate.

Perform auto active
test. Does system in
question operate?

YES

●

BCM signal input system

NO

●

Lamp/wiper motor malfunction

●

Lamp/wiper motor ground circuit malfunction

●

Harness/connector malfunction between IPDM E/R and system in
question

●

IPDM E/R (integrated relay) malfunction

A/C compressor does
not operate.

Perform auto active
test. Does magnet
clutch operate?

YES

●

BCM signal input circuit

●

CAN communication signal between BCM and ECM

●

CAN communication signal between ECM and IPDM E/R

NO

●

Magnet clutch malfunction

●

Harness/connector malfunction between IPDM E/R and magnet clutch

●

IPDM E/R (integrated relay) malfunction

Cooling fan does not
operate.

Perform auto active
test. Does cooling fan
operate?

YES

●

ECM signal input circuit

●

CAN communication signal between ECM and IPDM E/R

NO

●

Cooling fan motor malfunction

●

Harness/connector malfunction between IPDM E/R and cooling fan
motor

●

IPDM E/R (integrated relay) malfunction

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PG-25

C

D

E

F

G

H

I

J

L

M

A

B

PG

2007 Pathfinder

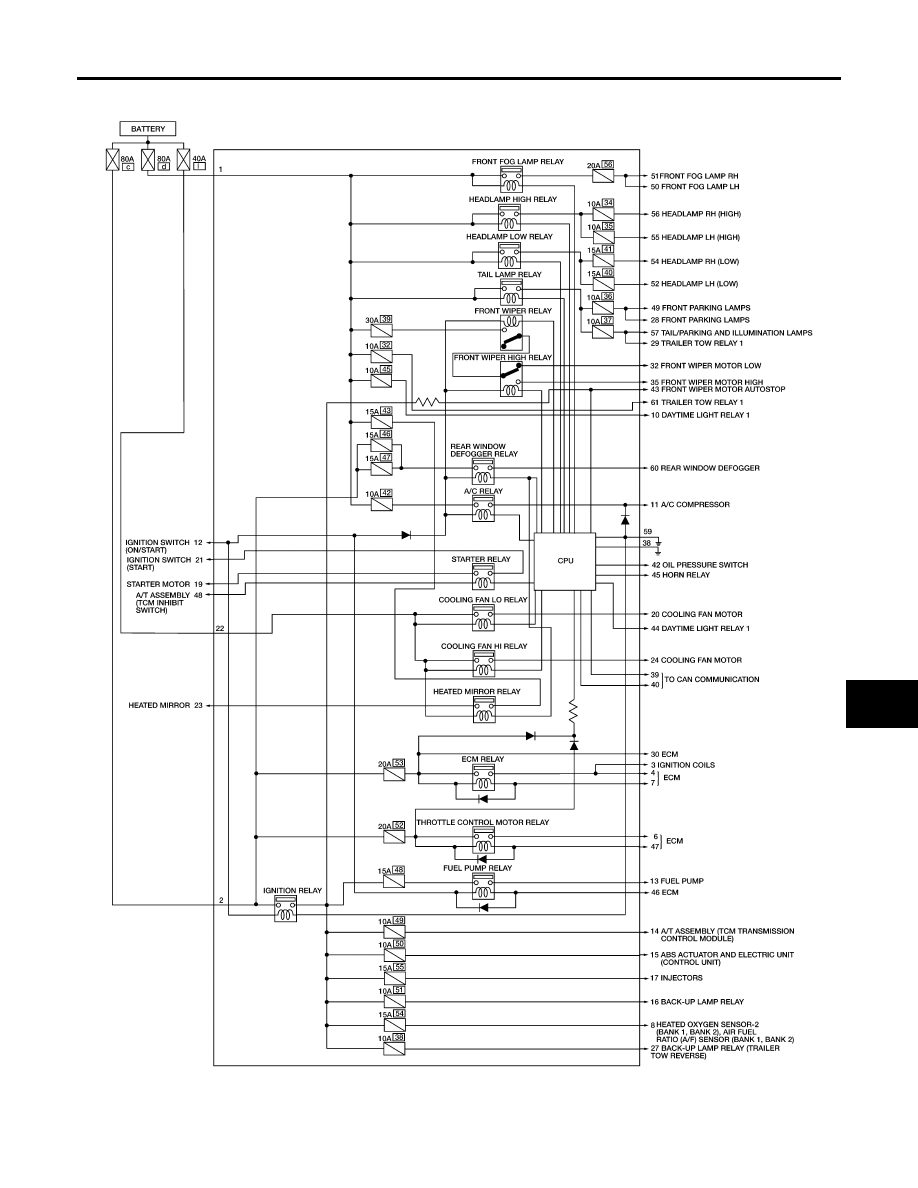

Schematic

EKS00G8J

WKIA5855E

PG-26

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

2007 Pathfinder

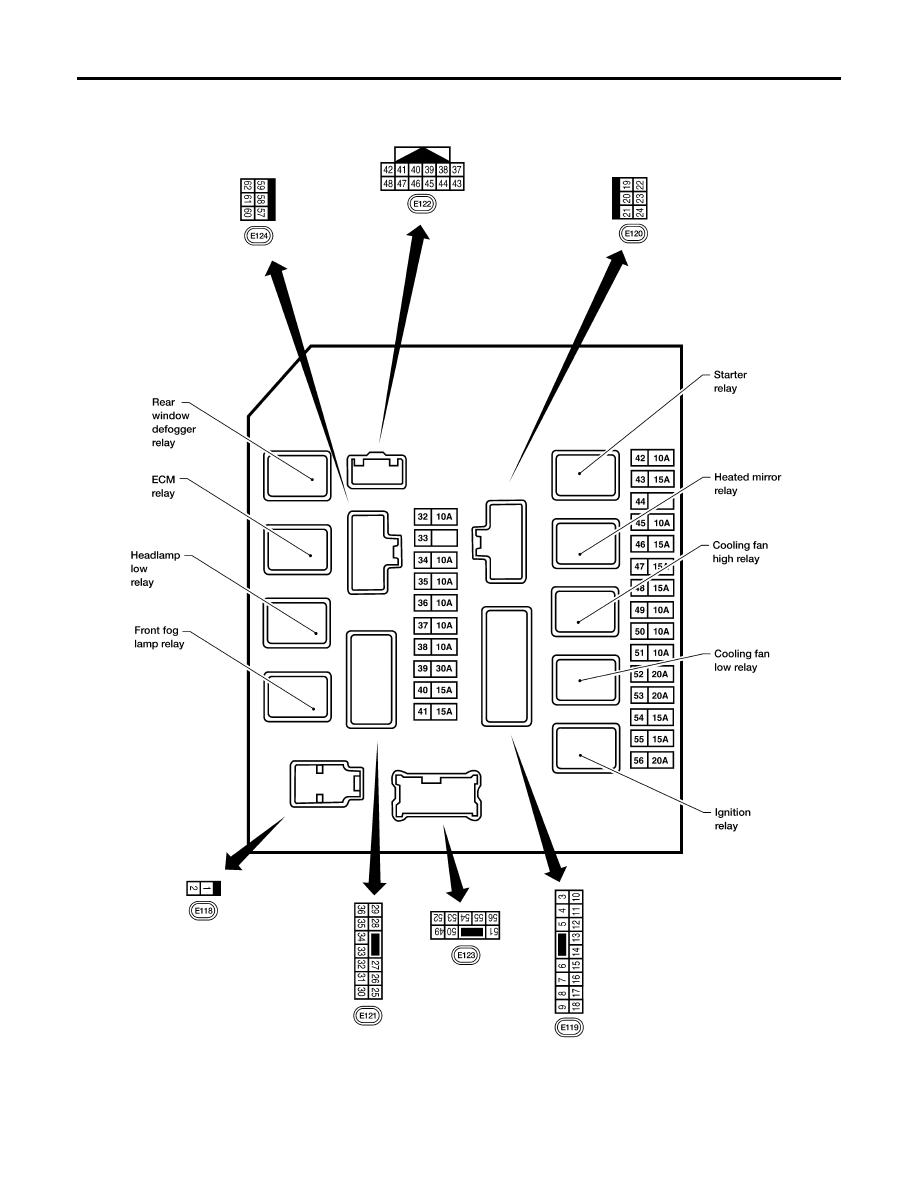

IPDM E/R Terminal Arrangement

EKS00G8K

WKIA5856E
