CONSULT-II CHECKING SYSTEM

GI-37

C

D

E

F

G

H

I

J

K

L

M

B

GI

2007 Pathfinder

CONSULT-II CHECKING SYSTEM

PFP:00000

Description

EAS001S2

●

CONSULT-II is a hand-held type tester.  When it is connected with a diagnostic connector equipped on the
vehicle side, it will communicate with the control unit equipped in the vehicle and then enable various
kinds of diagnostic tests.

●

Refer to “CONSULT Operator's Manual” for more information.

Function and System Application

EAS001S3

x: Applicable.
*1: If equipped.
*2: NVIS (NATS) [NISSAN Vehicle Immobilizer System (Nissan Anti-Theft System)].

Diagnostic test

mode

Function

EN

GI

N

E

A/

T

AB

S

A

IR BAG

IP

D

M

 E

/R

BC

M

ME

T

E

R

AUT

O

 D

R

IVE

PO

S.

*1

AL

L M

O

D

E

 A

W

D

/4W

D

*1

NV

IS

 (

N

A

T

S

)

*2

NV

IS

 (

N

A

T

S BC

M

 O

R

 S/

E

N

T

)

*2

Work support

This mode enables a technician to adjust some devices
faster and more accurately by following the indications on
CONSULT-II.

x

x

x

-

-

x

-

x

x

-

-

Self-diagnostic

Self-diagnostic  can  be  performed  quickly.

-

-

-

x

-

-

-

-

-

-

-

Self-diagnostic
results

Self-diagnostic  results  can  be  read  and  erased  quickly.

x

x

x

-

x

x

x

x

x

x

x

Trouble diagnos-
tic record

Current self-diagnostic results and all trouble diagnostic
records previously stored can be read.

-

-

-

x

-

-

-

-

-

-

-

Data monitor

Input/Output data in the ECM can be read.

x

x

x

-

x

-

x

x

x

-

-

Data monitor
(spec)

Data  monitor  specification  can  be  read.

x

-

-

-

-

-

-

-

-

-

-

CAN diagnosis
support monitor

The communication condition of CAN communication line
can be read.

x

x

x

-

x

x

x

x

x

-

-

Active test

Diagnostic Test Mode in which CONSULT-II drives some
actuators apart from the ECMs and also shifts some parame-
ters in a specified range.

x

-

x

-

x

-

-

x

-

-

-

Function test

This mode can show results of self-diagnosis of ECU with
either “OK” or “NG”. For engines, more practical tests regard-
ing sensors/switches and/or actuators are available.

x

x

x

x

-



-

-

-



-

-

-

DTC & SRT con-
firmation

The results of SRT (System Readiness Test) and the self-
diagnosis status/result can be confirmed.

x

-

-

-

-

-

-

-

-

-

-

DTC work support

The operating condition to confirm Diagnosis Trouble Codes
can be selected.

x

x

-

-

-

-

-

-

-

-

-

ECM/ECU part
number

ECM/ECU part number can be read.

 x

x

x

-

 -

x

 -

 x

x

 -

 -

ECU discrimi-
nated No.

Classification number of a replacement ECU can be read to
prevent an incorrect ECU from being installed.

-

-

-

x

-

-

-

-

-

-

-

Configuration

Sets  control  module  parameters  to  match  vehicle  options.

-

-

-

-

-

x

-

-

-

-

-

Passenger  Airbag

Displays  STATUS  (readiness)  of  the  front  passenger  air  bag.

-

-

-

x

-

-

-

-

-

-

-

PIN read

*3

This  mode  shows  the  BCM-specific  5-digit  code.

-

-

-

-

-

-

-

-

-

-

x

Control unit

initialization

*3

All registered ignition key IDs in NATS components can be
initialized and new IDs can be registered.

-

-

-

-

-

-

-

-

-

x

-

GI-38

CONSULT-II CHECKING SYSTEM

2007 Pathfinder

*3: This system is shown with NVIS (NATS) using program card AEN06B or later.

Nickel Metal Hydride Battery Replacement

EAS001S4

CONSULT-II contains a nickel metal hydride battery. When replacing the battery obey the following:

WARNING:

Replace the nickel metal hydride battery with Genuine CONSULT-II battery only. Use of another bat-
tery may present a risk of fire or explosion. The battery may present a fire or chemical burn hazard if
mistreated. Do not recharge, disassemble or dispose of in fire.
Keep the battery out of reach of children and discard used battery conforming to the local regulations.

Checking Equipment

EAS001S5

When ordering the below equipment, contact your NISSAN distributor.

CAUTION:

●

Previous CONSULT-II “I” and “Y” DLC-I and DLC-II cables should NOT be used anymore because
their DDL connector pins can be damaged during cable swapping.

●

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self- diagnosis depending on control unit which carries out CAN communication.

●

If CONSULT-II CONVERTER is not connected with CONSULT-II, the vehicle enters “FAIL SAFE
MODE” which will “LIGHT UP the HEAD LIGHT” and /or “COOLING FAN ROTATING” when CON-
SULT-II is started.

NOTE:

●

The CONSULT-II must be used in conjunction with a program card.
CONSULT-II does not require loading (Initialization) procedure.

●

Be sure the CONSULT-II is turned OFF before installing or removing a program card.

CONSULT-II Start Procedure

EAS002C9

NOTE:
Turning ignition switch off when performing CAN diagnosis could cause CAN memory to be erased.

1.

Connect CONSULT-II and CONSULT-II CONVERTER to the
data link connector.

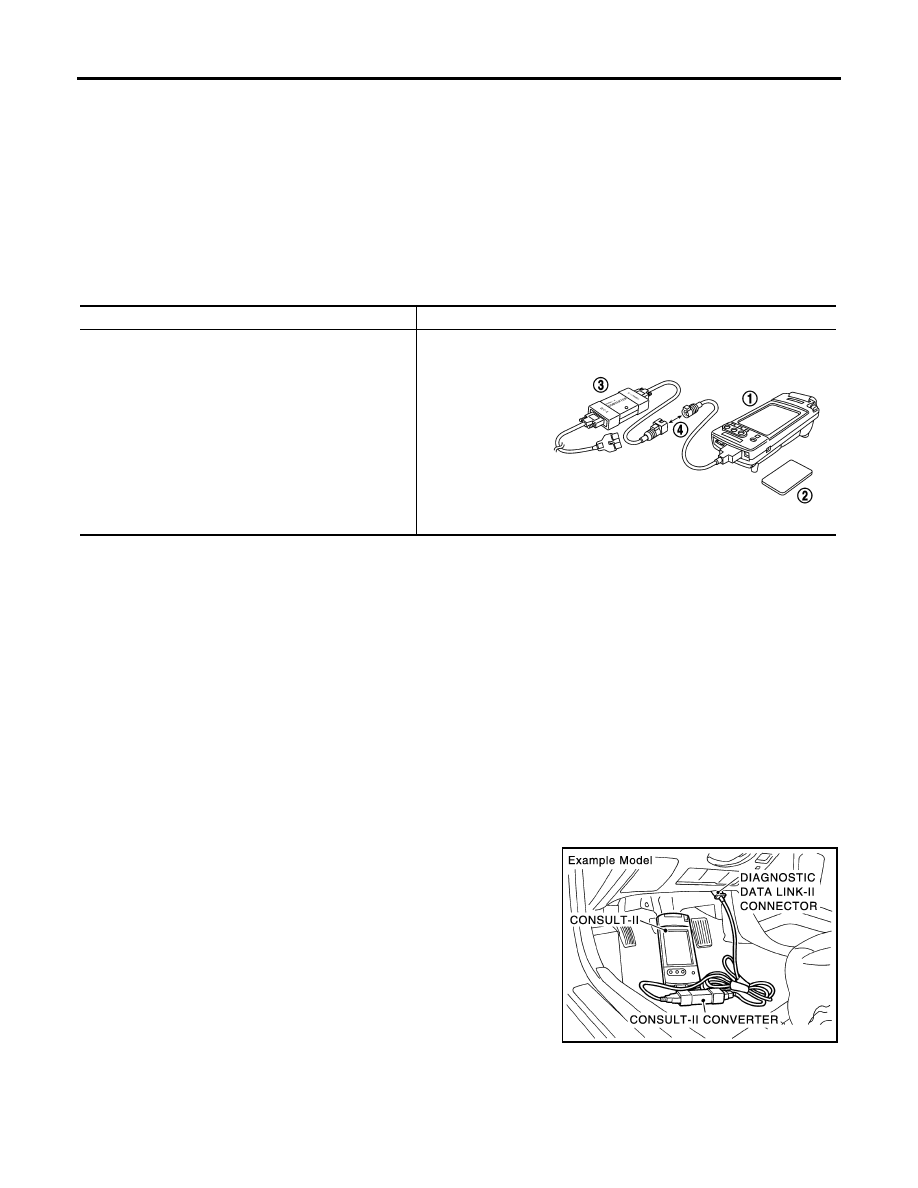

Tool name

Description

NISSAN CONSULT-II (J-44200)

1. CONSULT-II unit (Tester internal soft: Resident ver-

sion 3.4.0) and accessories.

2. Program cards UED06C and AEN06B (For NATS) or

later. To confirm the best combination of these soft-
wares, refer to CONSULT-II Operation Manual.

3. CONSULT-II CONVERTER.

4. "CONSULT-II Pigtail" cable.

SAIA0363E

PAIA0070E

CONSULT-II CHECKING SYSTEM

GI-39

C

D

E

F

G

H

I

J

K

L

M

B

GI

2007 Pathfinder

2.

If necessary, turn ON the ignition switch.

3.

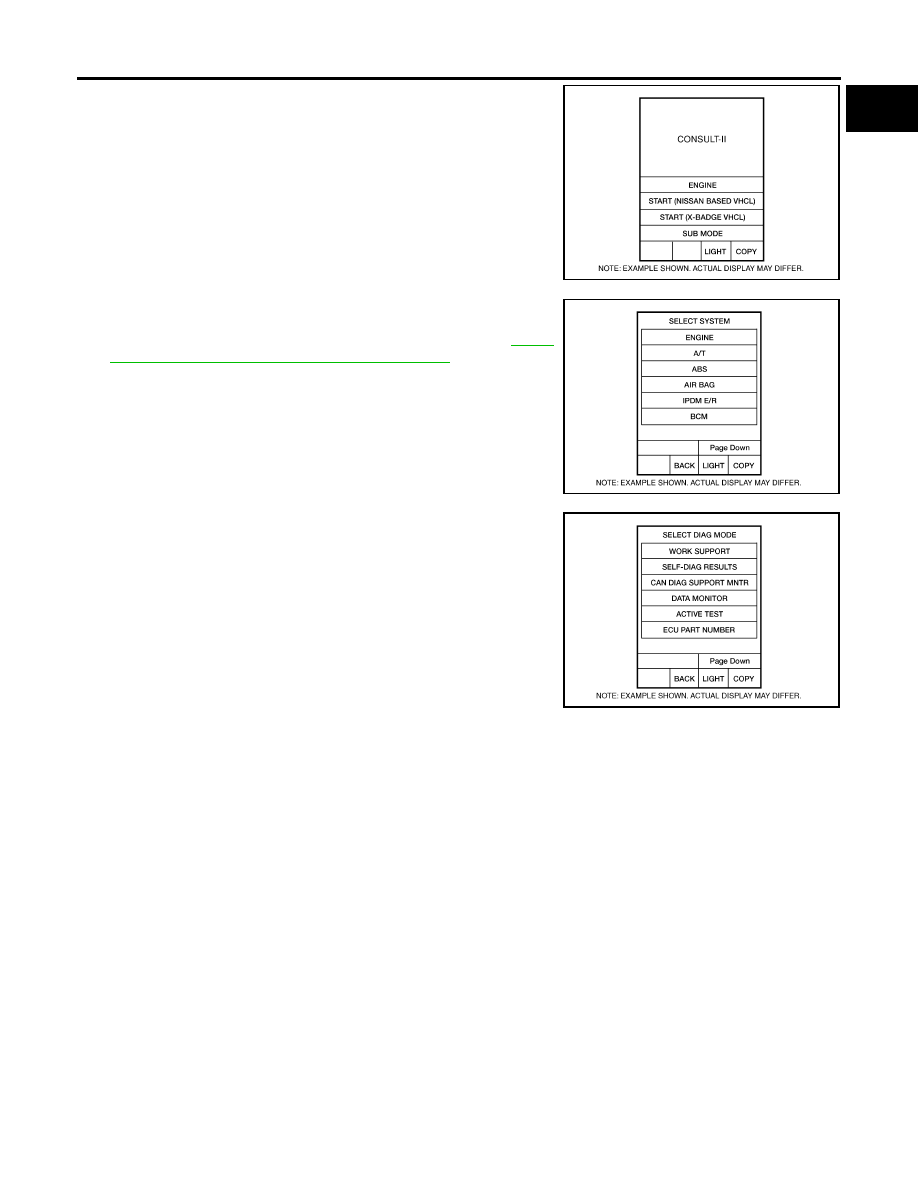

Touch “START (NISSAN BASED VHCL)” or system shortcut
(e.g.: ENGINE) on the screen.

4.

Touch necessary system on "SELECT SYSTEM" screen.
If necessary system is not indicated, check power supply and
ground of system control unit. If it is normal, refer to

GI-40,

"CONSULT-II Data Link Connector (DLC) Circuit"

 .

5.

Select the desired part to be diagnosed on the "SELECT DIAG
MODE" screen.

BCIA0029E

BCIA0030E

BCIA0031E

GI-40

CONSULT-II CHECKING SYSTEM

2007 Pathfinder

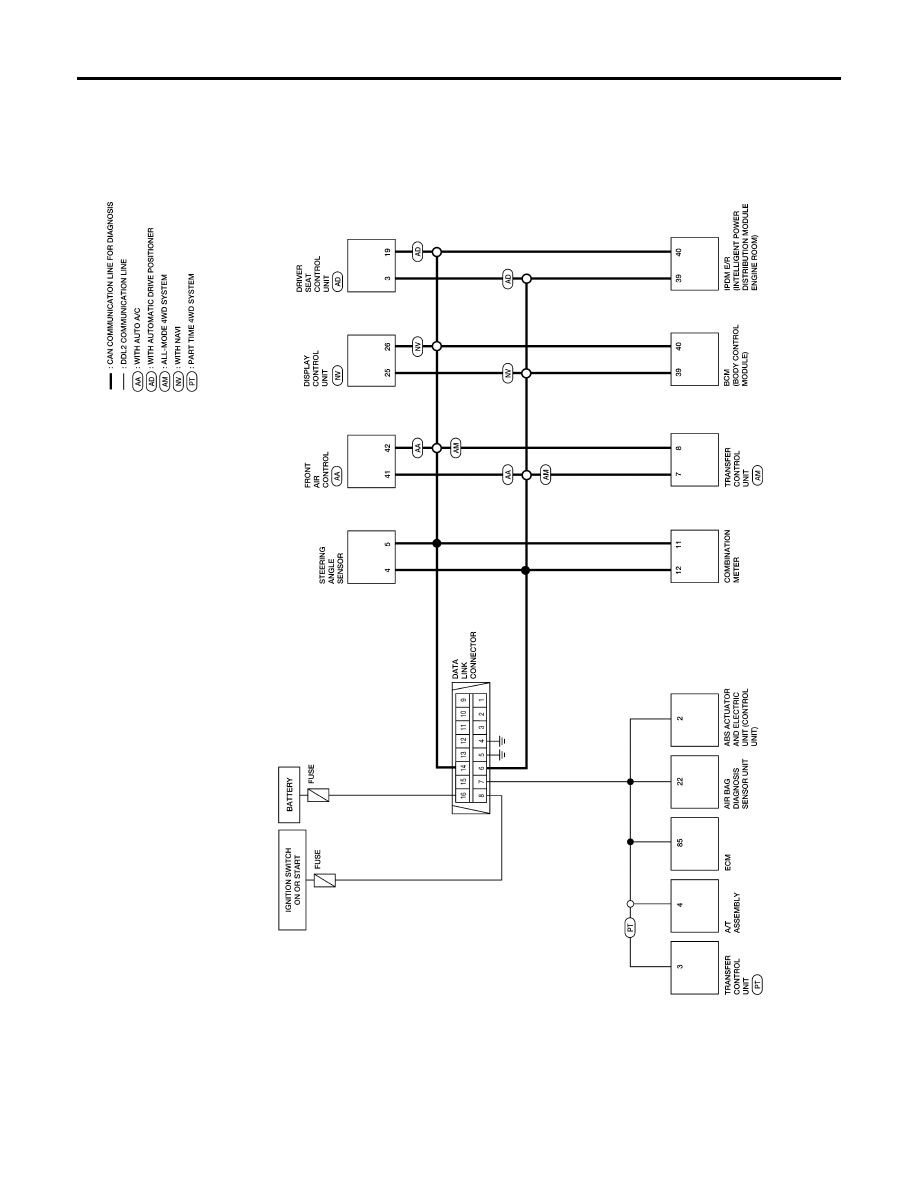

CONSULT-II Data Link Connector (DLC) Circuit

EAS001S7

WAWA0003E

CONSULT-II CHECKING SYSTEM

GI-41

C

D

E

F

G

H

I

J

K

L

M

B

GI

2007 Pathfinder

NOTE:
The DDL1 circuits (CAN lines) from DLC pins 6 and 14 as well as the DDL2 circuit (K-line) from DLC pin 7 are
connected to more than one system. A short in a DDL circuit connected to a control unit in one system may
affect CONSULT-II access to other systems.

Symptom

Check item

CONSULT-II cannot access
any system.

●

CONSULT-II DLC power supply circuit (Terminal 8) and ground circuit (Terminal 4). For detailed cir-
cuit, refer to

EC-670, "Wiring Diagram"

 .

●

CONSULT-II DLC cable and CONSULT-II CONVERTER.

CONSULT-II cannot access
individual system. (Other sys-
tems can be accessed.)

●

CONSULT-II program card (Check the appropriate CONSULT-II program card for the system.
Refer to

GI-38, "Checking Equipment"

 .

●

Power supply and ground circuit for the control unit of the system (For detailed circuit, refer to wir-
ing diagram for each system.)

●

Open or short circuit between the system and CONSULT-II DLC (For detailed circuit, refer to wiring
diagram for each system.)

●

Open or short circuit in CAN or K communication line. Refer to

LAN-3, "Precautions When Using

CONSULT-II"

 .

GI-42

LIFTING POINT

2007 Pathfinder

LIFTING POINT

PFP:00000

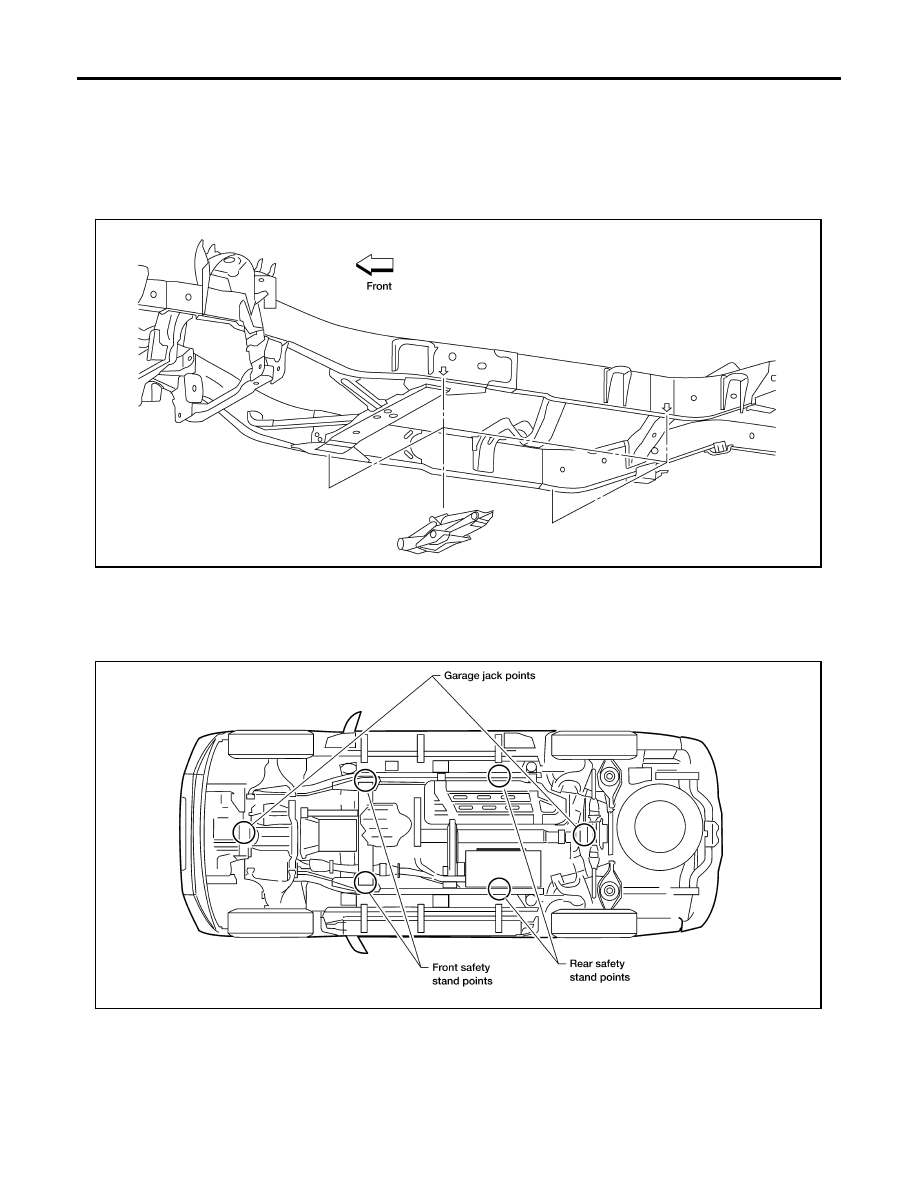

Pantograph Jack

EAS001S8

WARNING:

●

Never get under the vehicle while it is supported only by the jack. Always use safety stands to
support the frame when you have to get under the vehicle.

●

Place wheel chocks at both front and back of the wheels on the ground.

Garage Jack and Safety Stand

EAS001S9

CAUTION:

Place a wooden or rubber block between safety stand and vehicle body when the supporting body is
flat.

LAIA0052E

WAIA0028E

LIFTING POINT

GI-43

C

D

E

F

G

H

I

J

K

L

M

B

GI

2007 Pathfinder

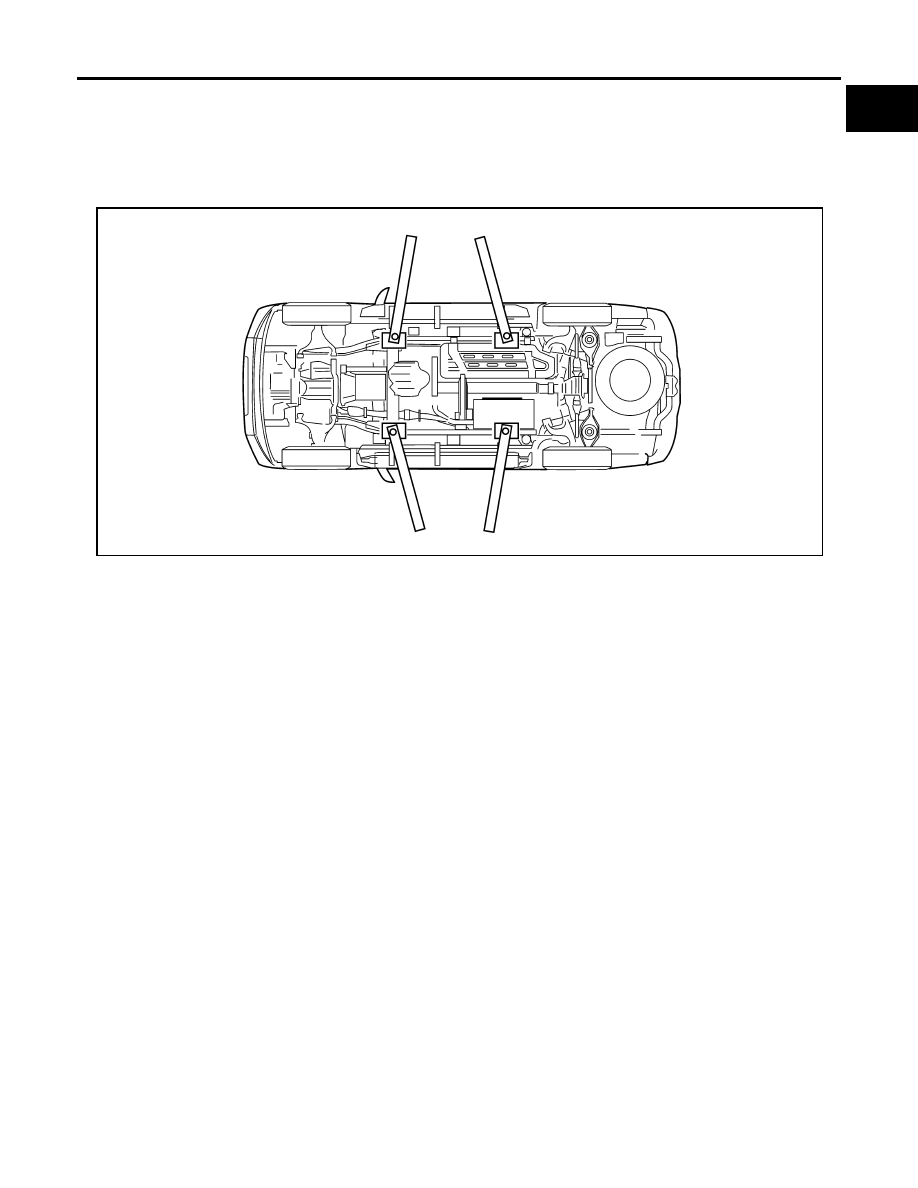

2-Pole Lift

EAS001SA

WARNING:

●

When lifting the vehicle, open the lift arms as wide as possible and ensure that the front and rear
of the vehicle are well balanced.

●

When setting the lift arm, do not allow the arm to contact the brake tubes, brake cable, or fuel
lines.

WAIA0029E

GI-44

TOW TRUCK TOWING

2007 Pathfinder

TOW TRUCK TOWING

PFP:00000

Tow Truck Towing

EAS001SB

WARNING:

●

Never get under the vehicle while it is supported only by the jack. Always use safety stands to
support the frame when you have to get under the vehicle.

●

Place wheel chocks at both front and back of the wheels on the ground.

CAUTION:

●

All applicable State or Provincial (in Canada) laws and local laws regarding the towing operation
must be obeyed.

●

It is necessary to use proper towing equipment to avoid possible damage during towing opera-
tion. Towing is in accordance with Towing Procedure Manual at dealer.

●

Always attach safety chains before towing.

●

When towing, make sure that the transmission, steering system and powertrain are in good order.
If any unit is damaged, dollies must be used.

●

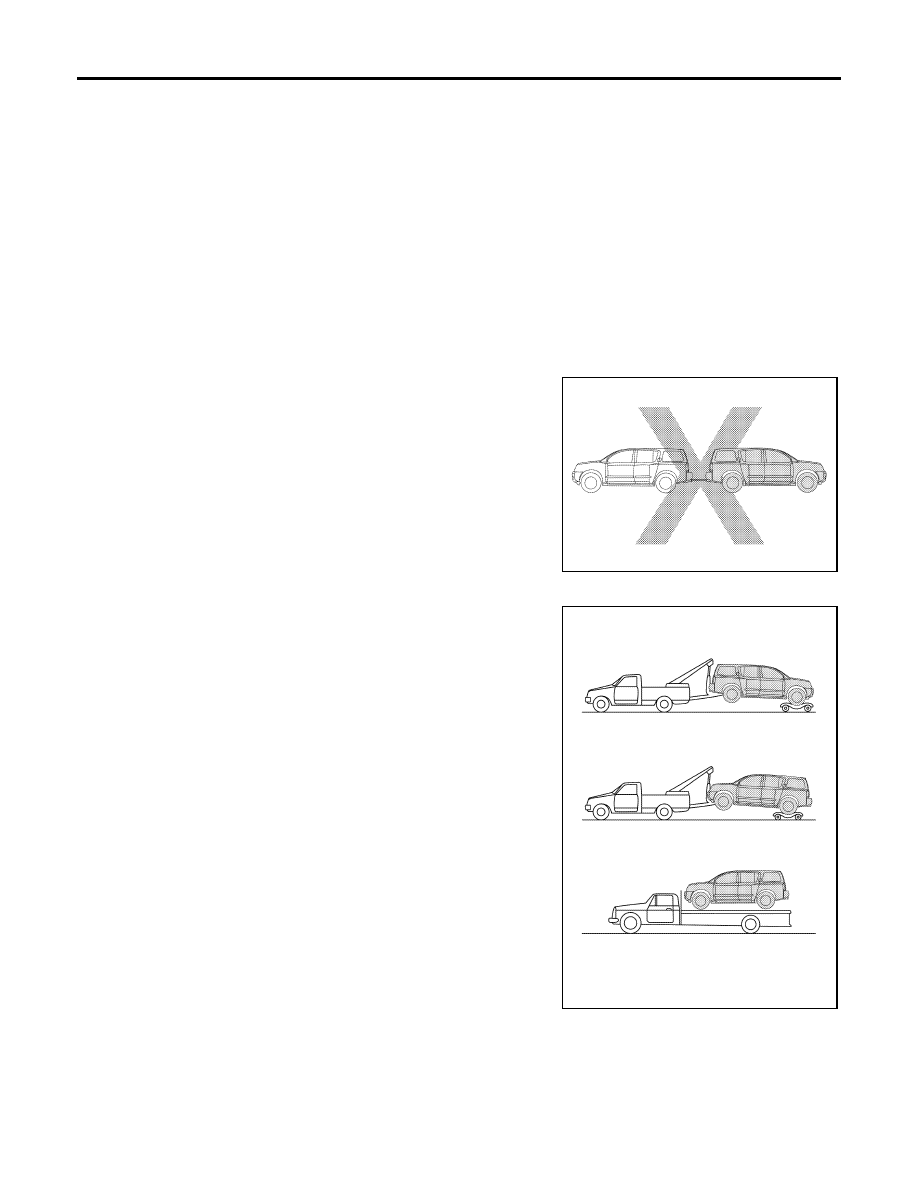

Never tow an automatic transmission model with the rear
wheels on the ground or four wheels on the ground (for-
ward or backward) as this may cause serious and expen-
sive damage to the transmission.

4WD MODEL

NISSAN does not recommend towing automatic transmission
equipped vehicles with the drive wheels on the ground.

CAUTION:

●

Never tow 4WD models with any of the wheels on the
ground as this may cause serious and expensive damage
to the transfer case and transmission.

WAIA0030E

WAIA0032E
