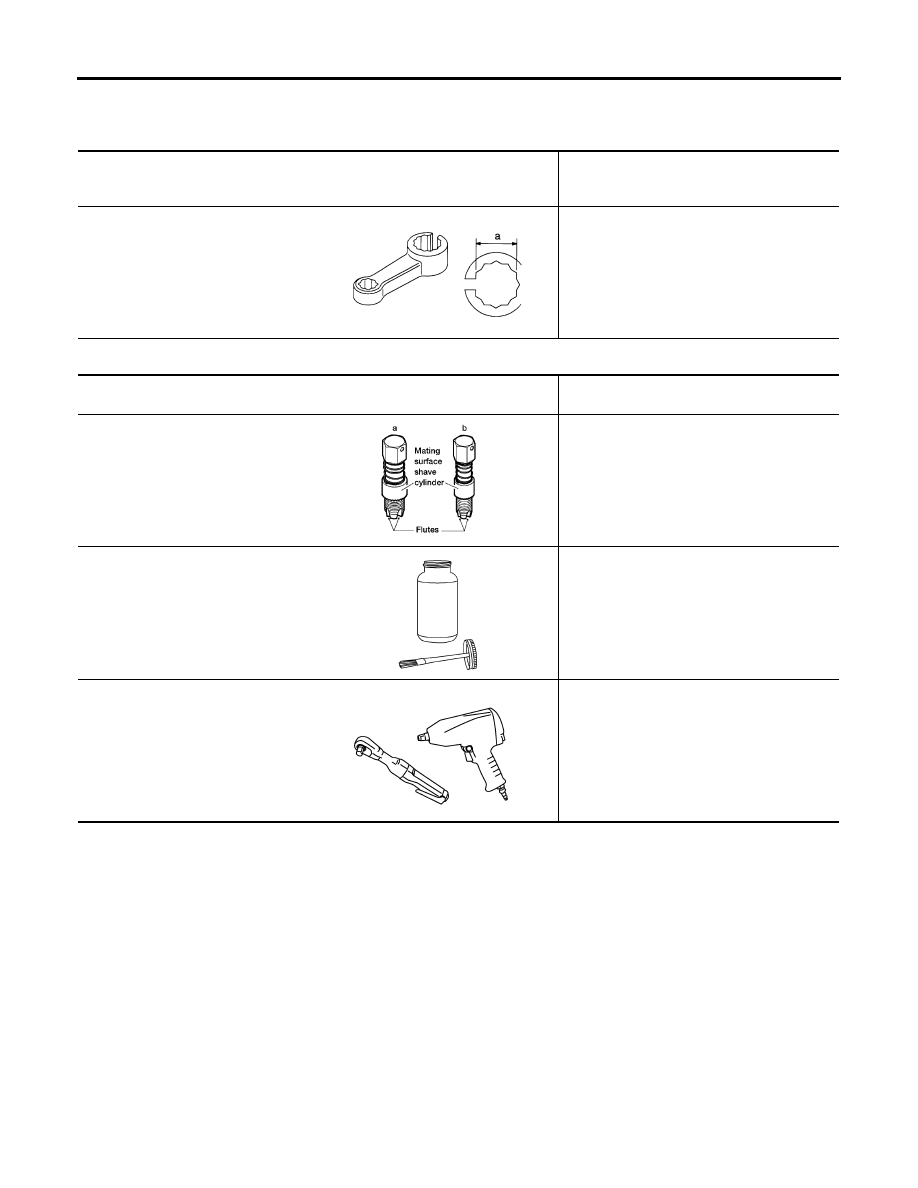

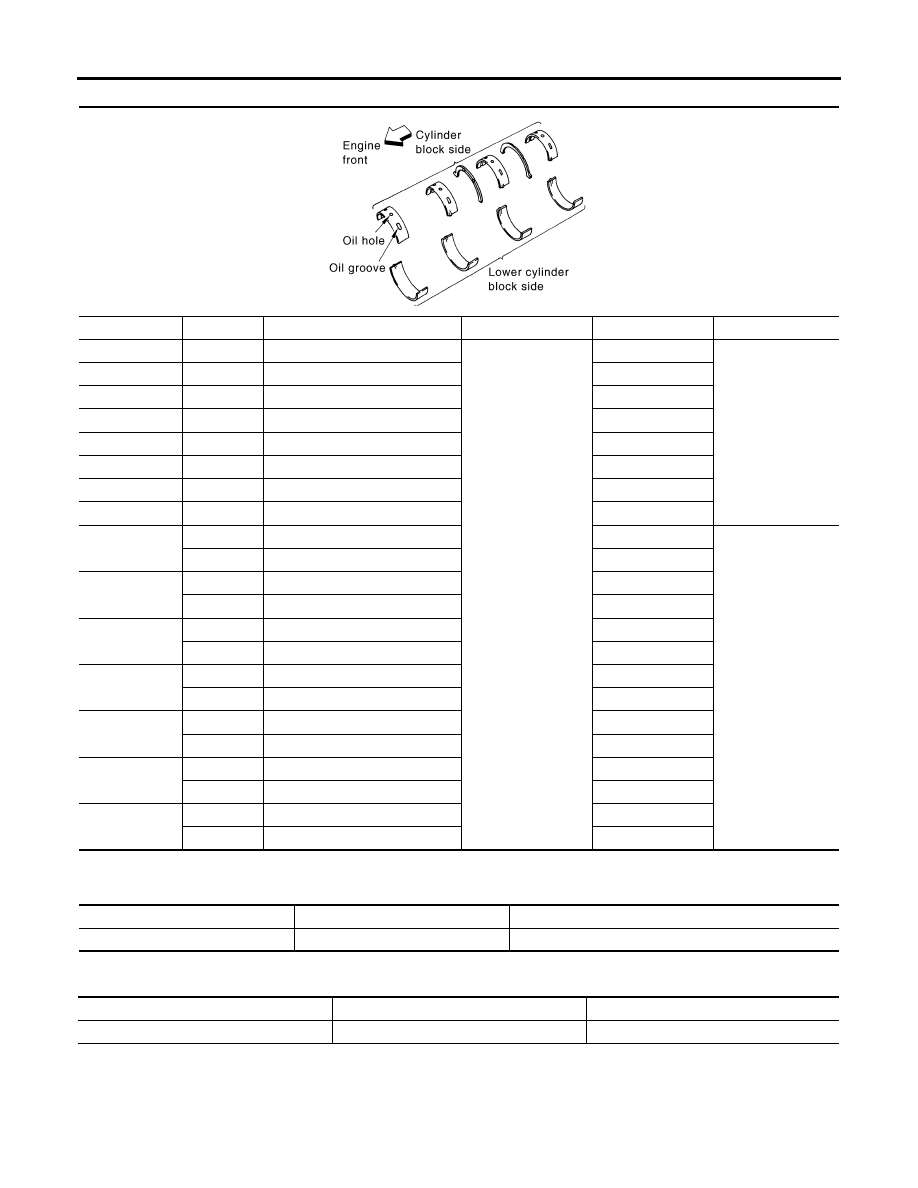

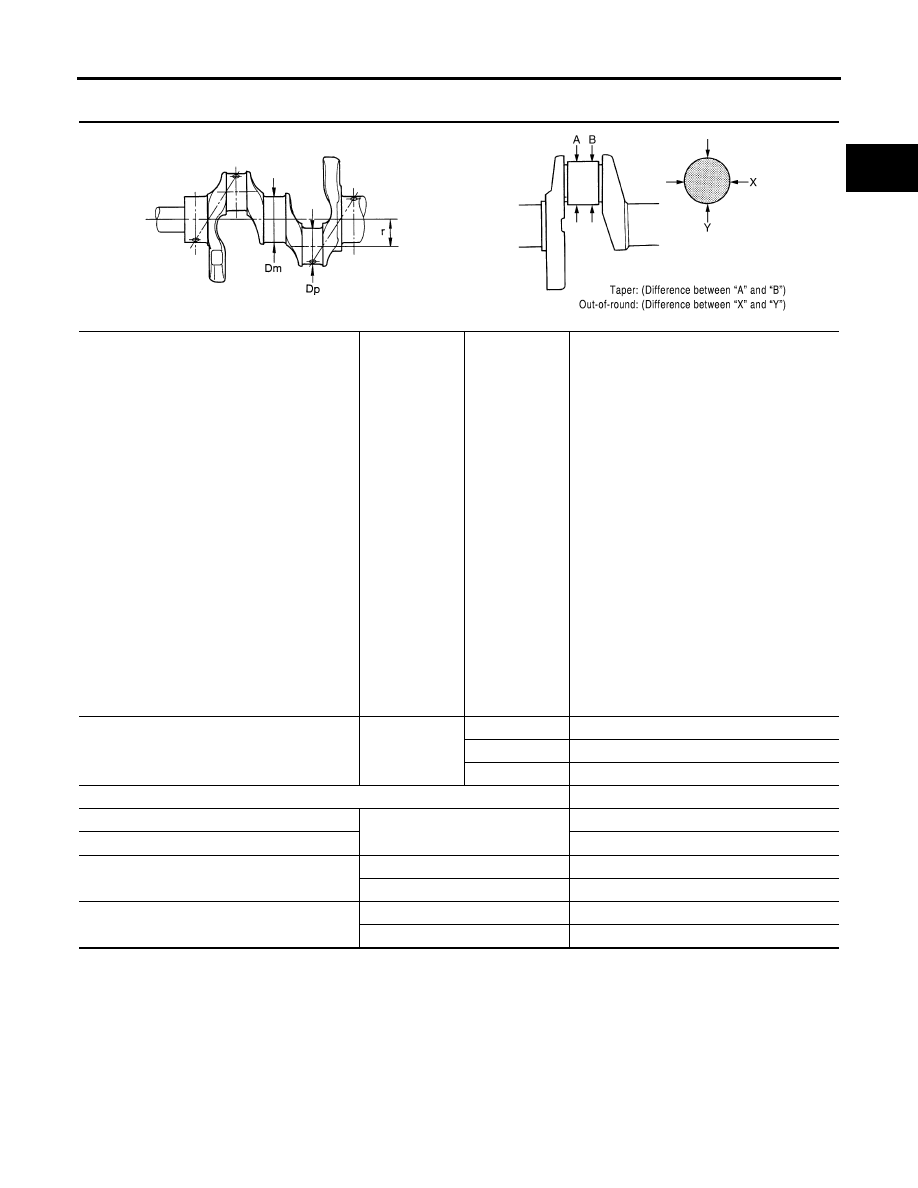

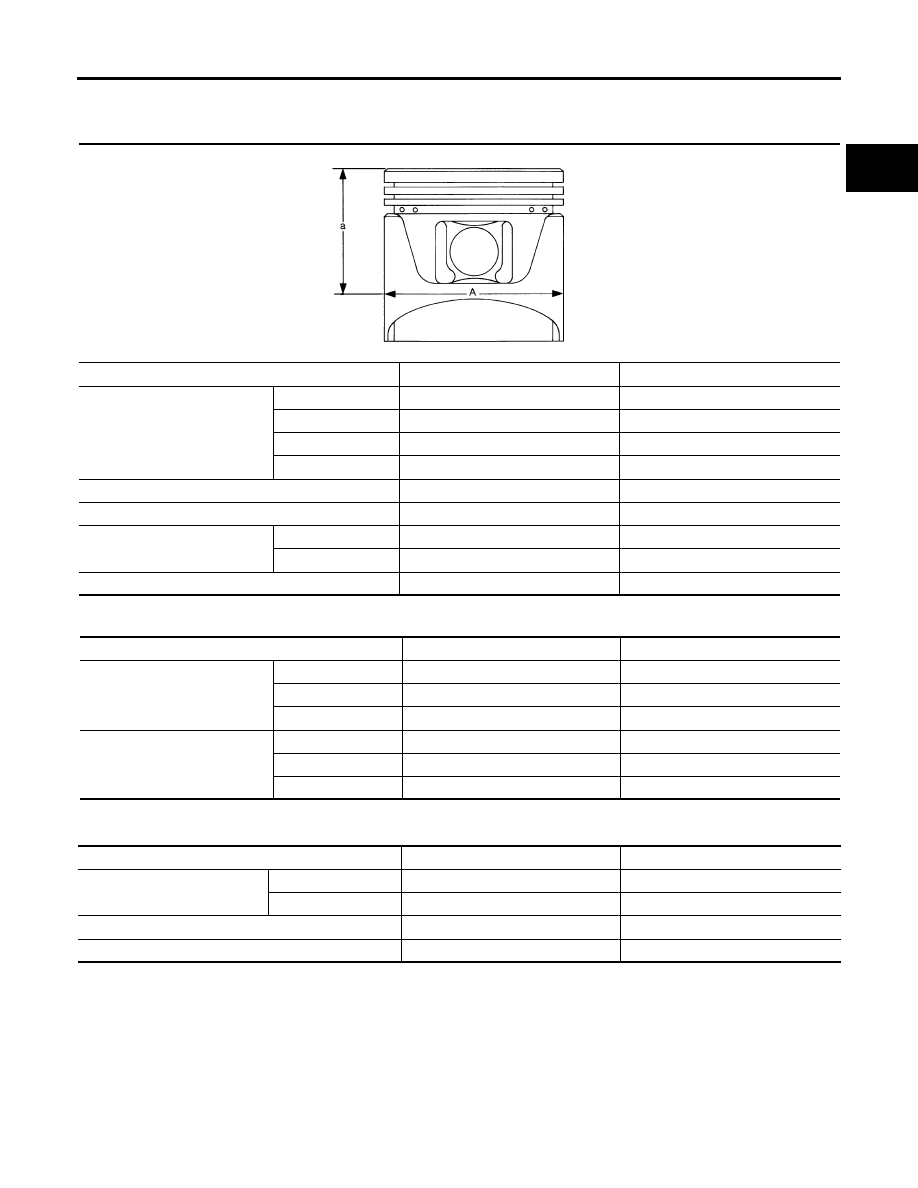

SERVICE DATA AND SPECIFICATIONS (SDS) EM-141 C D E F G H I J K L M A EM 2007 Pathfinder PISTON, PISTON RING AND PISTON PIN Unit: mm (in) Piston Ring Unit: mm (in) Piston Pin Unit: mm (in) Items Standard 0.20 (0.0079) oversize Piston skirt diameter “A” Grade No. 1 95.480 - 95.490 (3.7590 - 3.7594) — Grade No. 2 95.490 - 95.500 (3.7594 - 3.7598) — Grade No. 3 95.500 - 95.510 (3.7598 - 3.7602) — Service — 95.680 - 95.710 (3.7669 - 3.7681) Items Standard Limit “a” dimension 43.03 (1.6941) — Piston pin hole diameter Grade No. 0 21.993 - 21.999 (0.8659 - 0.8661) — Grade No. 1 21.999 - 22.005 (0.8661 - 0.8663) — Piston to cylinder bore clearance 0.010 - 0.030 (0.0004 - 0.0012) 0.08 (0.0031) SEM882E Items Standard Limit Side clearance Top 0.045 - 0.080 (0.0018 - 0.0031) 0.11 (0.0043) 2nd 0.030 - 0.070 (0.0012 - 0.0028) 0.10 (0.0039) Oil ring 0.065 - 0.135 (0.0026 - 0.0053) — End gap Top 0.23 - 0.33 (0.0091 - 0.0130) 0.56 (0.0220) 2nd 0.33 - 0.48 (0.0130 - 0.0189) 0.68 (0.0268) Oil (rail ring) 0.20 - 0.50 (0.0079 - 0.0197) 0.85 (0.0335) Items Standard Limit Piston pin outer diameter Grade No. 0 21.989 - 21.995 (0.8657 - 0.8659) — Grade No. 1 21.995 - 22.001 (0.8659 - 0.8662) — Piston to piston pin oil clearance 0.002 - 0.006 (0.0001 - 0.0002) — Connecting rod bushing oil clearance 0.005 - 0.017 (0.0002 - 0.0007) 0.030 (0.0012) |
