VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-77

C

D

E

F

G

H

J

K

L

M

A

B

BL

2007 Pathfinder

Symptom Chart

EIS007PU

*1: Make sure the system is in the armed phase.

PROCEDURE

Diagnostic procedure

SYMPTOM

1

Vehicle security
system cannot be
set by ····

AII items

Diagnostic Procedure 1
Refer to

BL-78, "Diagnostic Procedure 1"

 .

If the above systems are “OK”, replace BCM. Refer to

BCS-25, "Removal

and Installation"

 .

Lock/unlock switch

Diagnostic Procedure 6
Refer to

BL-83, "Diagnostic Procedure 6"

 .

If the above systems are “OK”, check main power window and door lock/
unlock switch.

Door outside key

Diagnostic Procedure 3
Refer to

BL-81, "Diagnostic Procedure 3"

 .

If the above systems are “OK”, check main power window and door lock/
unlock switch.

Security indicator does not turn “ON”.

Diagnostic Procedure 2
Refer to

BL-80, "Diagnostic Procedure 2"

 .

If the above systems are “OK”, replace BCM. Refer to

BCS-25, "Removal

and Installation"

 .

2

*1 Vehicle secu-
rity system does
not alarm when
····

Any door or glass hatch is
opened.

Diagnostic Procedure 1
Refer to

BL-78, "Diagnostic Procedure 1"

 .

If the above systems are “OK”, replace BCM. Refer to

BCS-25, "Removal

and Installation"

 .

3

Vehicle security
alarm does not
activate.

Horn alarm

Diagnostic Procedure 4
Refer to

BL-83, "Diagnostic Procedure 4"

 .

If the above systems are “OK”, check horn system.
Refer to

WW-44, "HORN"

 .

Headlamp alarm

Diagnostic Procedure 5
Refer to

BL-83, "Diagnostic Procedure 5"

 .

If the above systems are “OK”, replace BCM. Refer to

BCS-25, "Removal

and Installation"

 .

4

Vehicle security
system cannot be
canceled by ····

Door outside key

Diagnostic Procedure 3
Refer to

BL-81, "Diagnostic Procedure 3"

 .

If the above systems are “OK”, check main power window and door lock/
unlock switch.

Keyfob

Check remote keyless entry function.

If the above systems are “OK”, replace BCM. Refer to

BCS-25, "Removal

and Installation"

 .

BL-78

VEHICLE SECURITY (THEFT WARNING) SYSTEM

2007 Pathfinder

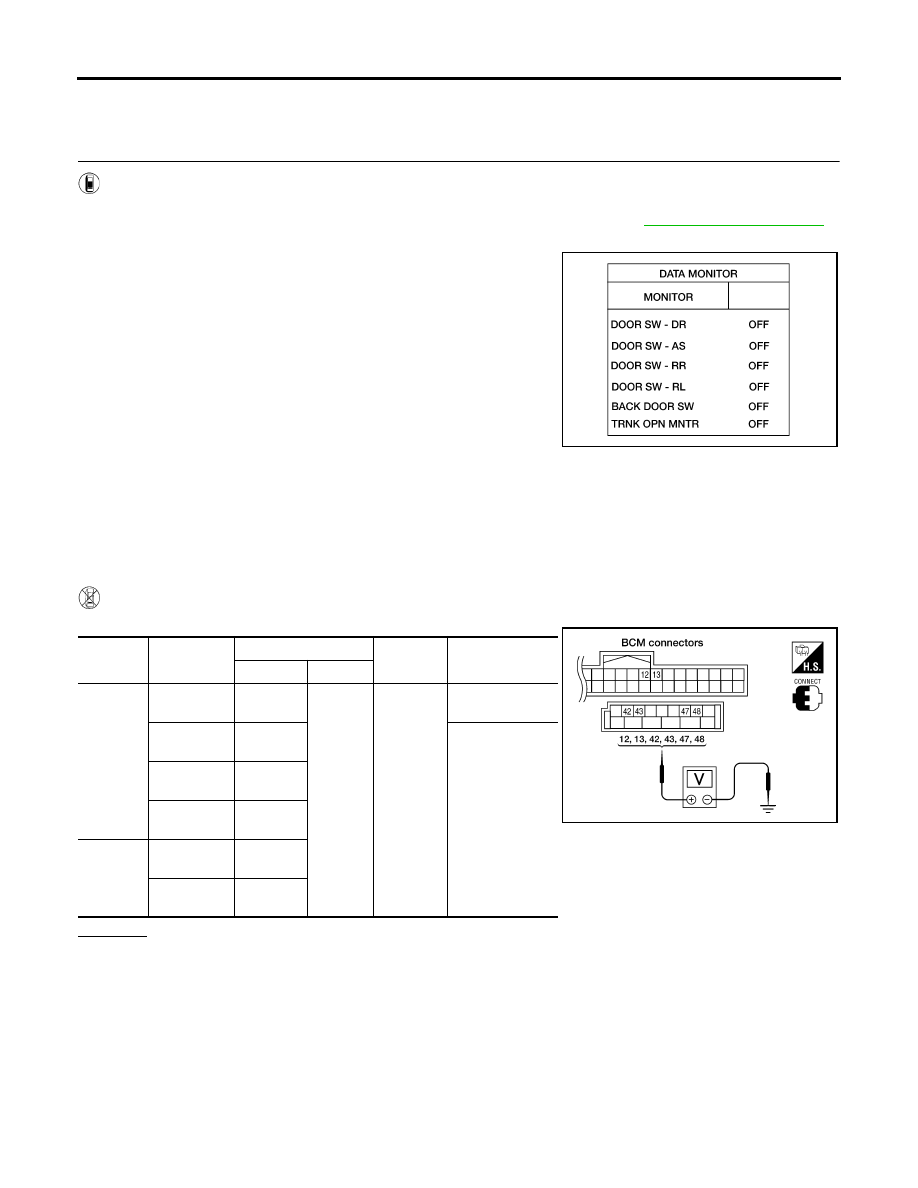

Diagnostic Procedure 1

EIS007PV

DOOR SWITCH AND GLASS HATCH AJAR SWITCH CHECK

1.

CHECK DOOR SWITCHES INPUT SIGNAL

With CONSULT-II

Check door switches ("DOOR SW-DR", "DOOR SW-AS", "DOOR SW-RL", "DOOR SW-RR", "BACK DOOR
SW", "TRNK OPN MNTR") in DATA MONITOR mode with CONSULT–II. Refer to

BL-25, "DATA MONITOR"

 .

●

When glass hatch or doors are open:

●

When glass hatch or doors are closed:

Without CONSULT-II

Check voltage between BCM connector M18 or M19 terminals 12, 13, 42, 43, 47, 48 and ground.

OK or NG

OK

>> Door switch circuit is OK.

NG

>> GO TO 2.

DOOR SW-DR

: ON

DOOR SW-AS

: ON

DOOR SW-RL

: ON

DOOR SW-RR

: ON

BACK DOOR SW

: ON

TRNK OPN MNTR

: ON

DOOR SW-DR

: OFF

DOOR SW-AS

: OFF

DOOR SW-RL

: OFF

DOOR SW-RR

: OFF

BACK DOOR SW

: OFF

TRNK OPN MNTR

: OFF

WIIA0466E

Connec-

tor

Item

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(–)

M19

Glass hatch

ajar switch

42

Ground

Open

↓

Closed

0

→

 5

Back door

switch

43

0

↓

Battery voltage

Front door

switch LH

47

Rear door

switch LH

48

M18

Front door
switch RH

12

Rear door
switch RH

13

WIIA0444E

VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-79

C

D

E

F

G

H

J

K

L

M

A

B

BL

2007 Pathfinder

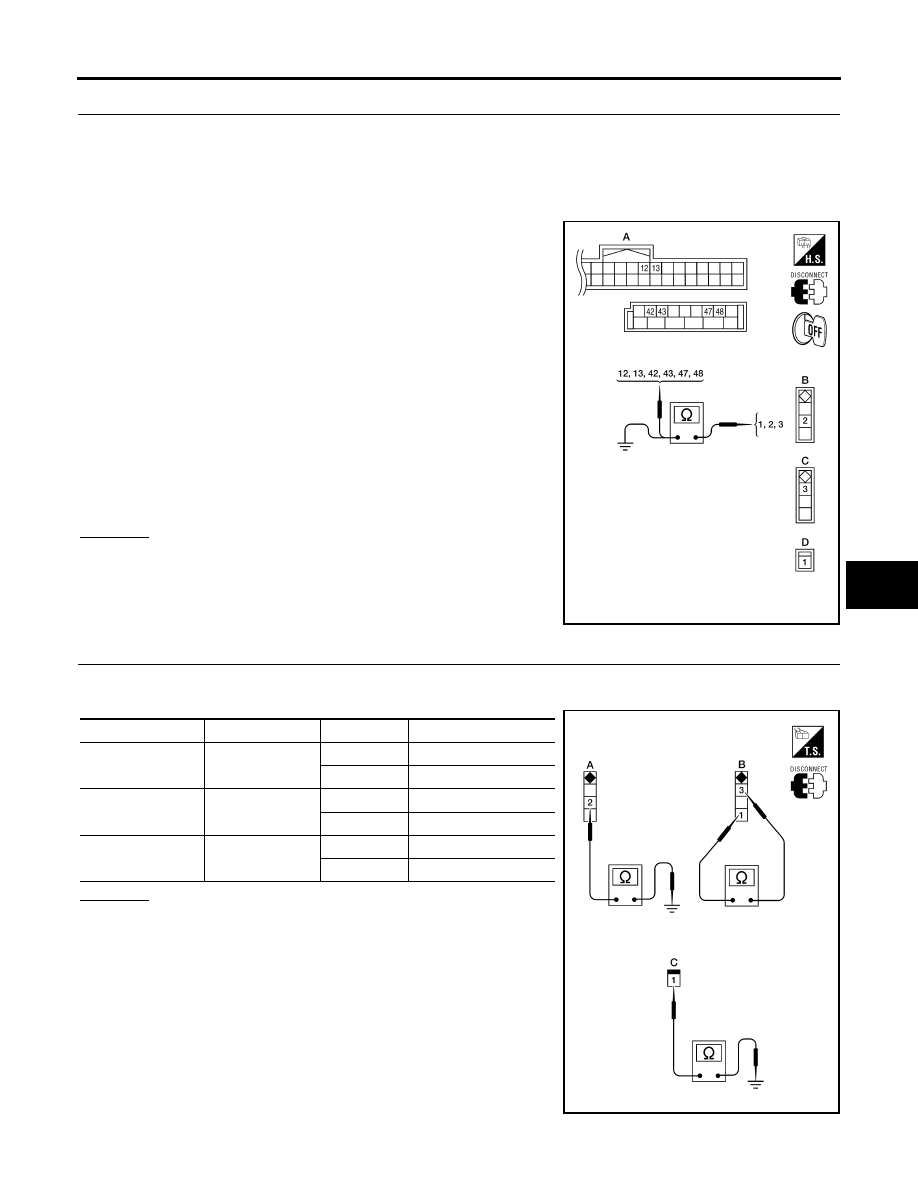

2.

CHECK DOOR AND GLASS HATCH AJAR SWITCH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect door switch, glass hatch ajar switch and BCM.

3.

Check continuity between door switch connector (B) B8 (Front LH), B108 (Front RH), B18 (Rear LH),
B116 (Rear RH) terminal 2 or back door switch connector (C) D502 terminal 3 or glass hatch ajar switch
connector (D) D503 terminal 1 and BCM connector (A) M18, M19 terminals 12, 13, 42, 43, 47 and 48.

4.

Check continuity between door switch connector (B) B8 (Front
LH),   B108 (Front RH), B18 (Rear LH), B116 (Rear RH) terminal
2 or back door switch connector (C) D502 terminal 3 or glass
hatch ajar switch connector (D) D503 terminal 1 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

3.

CHECK DOOR AND GLASS HATCH AJAR SWITCHES

Check continuity between front/rear door switch connector (A) terminal 2 or back door switch connector (B)
terminal 3 or glass hatch ajar switch connector (C) terminal 1 and ground.

OK or NG

OK

>> Check switch case ground condition (front and rear door

and glass hatch) or ground circuit (back door).

NG

>> Replace door or glass hatch ajar switch.

1 - 42

: Continuity should exist.

2 - 47

: Continuity should exist.

2 - 12

: Continuity should exist.

2 - 48

: Continuity should exist.

2 - 13

: Continuity should exist.

3 - 43

: Continuity should exist.

1 - Ground

: Continuity should not exist.

2 - Ground

: Continuity should not exist.

3 - Ground

: Continuity should not exist.

WIIA0738E

Switch

Terminals

Condition

Continuity

A: Door switch

(front and rear)

2 – Ground

Open

Yes

Closed

No

B: Back door switch

1 – 3

Open

Yes

Closed

No

C: Glass hatch ajar

switch

1 – Ground

Open

Yes

Closed

No

WIIA0739E

BL-80

VEHICLE SECURITY (THEFT WARNING) SYSTEM

2007 Pathfinder

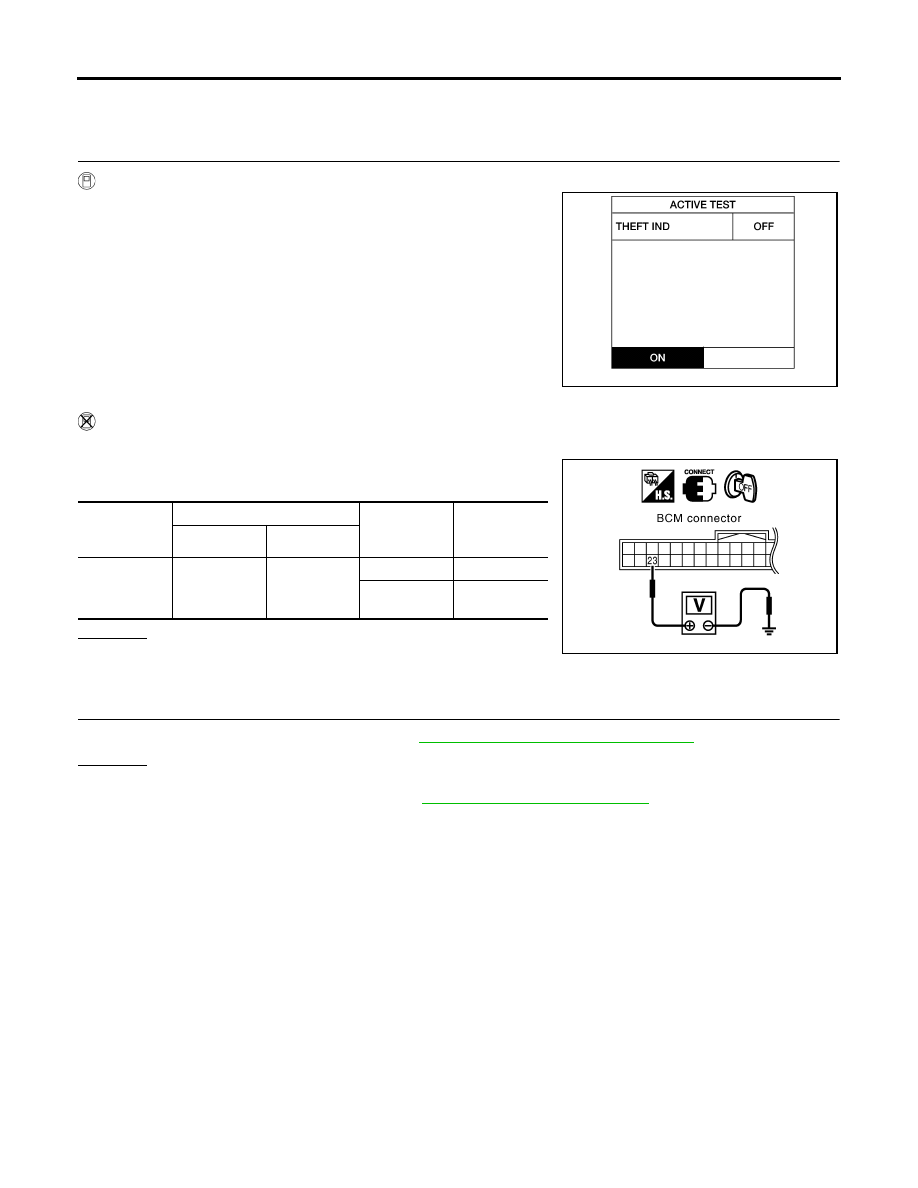

Diagnostic Procedure 2

EIS007PW

SECURITY INDICATOR LAMP CHECK

1.

SECURITY INDICATOR LAMP ACTIVE TEST

With CONSULT-II

Check "THEFT IND” in "ACTIVE TEST" mode with CONSULT-II.

Without CONSULT-II

1.

Turn ignition switch OFF.

2.

Check voltage between BCM harness connector M18 terminal
23 and ground.

OK or NG

OK

>> Security indicator lamp is OK.

NG

>> GO TO 2.

2.

SECURITY INDICATOR LAMP CHECK

Check security indicator lamp condition. Refer to

DI-11, "SELF-DIAGNOSIS FUNCTION"

 .

OK or NG

OK

>> GO TO 3.

NG

>> Replace combination meter. Refer to

IP-14, "COMBINATION METER"

 .

LIIA0044E

Connector

Terminal

Security indi-

cator lamp

condition

Voltage (V)

(Approx.)

(+)

(-)

M18

23

Ground

Illuminated

0

Not illumi-

nated

Battery volt-

age

PIIA6230E

VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-81

C

D

E

F

G

H

J

K

L

M

A

B

BL

2007 Pathfinder

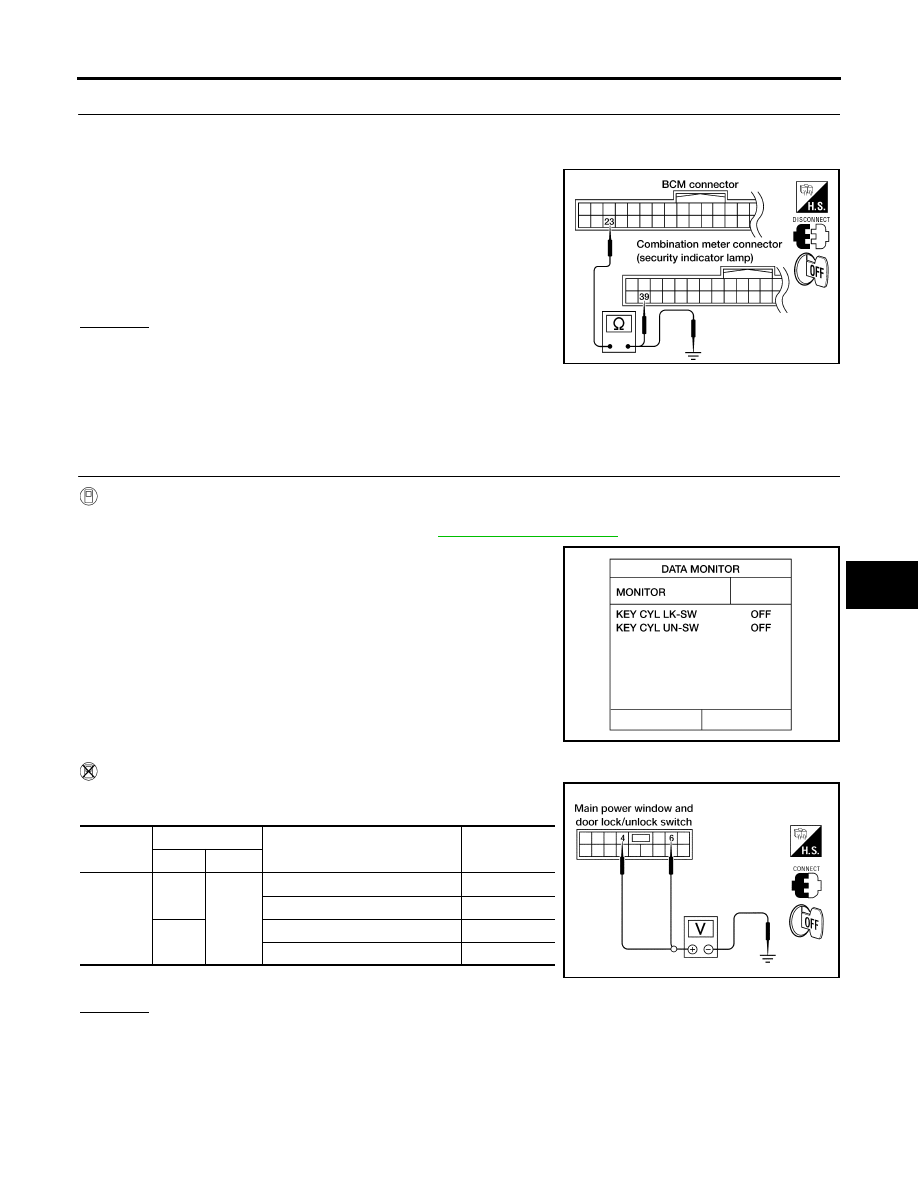

3.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect BCM and combination meter connector.

3.

Check continuity between BCM connector M18 terminal 23 and
combination meter harness connector M24 terminal 39.

4.

Check continuity between BCM connector M18 terminal 23 and
ground.

OK or NG

OK

>> Check the following:

●

10A fuse [No. 19, located in fuse block (J/B)]

●

Harness for open or short between combination meter and fuse

NG

>> Repair or replace harness.

Diagnostic Procedure 3

EIS007PX

1.

CHECK DOOR KEY CYLINDER SWITCH LH

With CONSULT-II

Check front door lock assembly LH (key cylinder switch) ("KEY CYL LK-SW") and ("KEY CYL UN-SW) in
DATA MONITOR mode with CONSULT–II. Refer to

BL-25, "DATA MONITOR"

  .

●

When key inserted in left front key cylinder is turned to LOCK:

●

When key inserted in left front key cylinder is turned to
UNLOCK:

Without CONSULT-II

Check voltage between main power window and door lock/unlock
switch connector D7 terminals 4, 6 and ground.

OK or NG

OK

>> Key cylinder switch signal is OK.

NG

>> GO TO 2.

23 - 39

: Continuity should exist.

23 - Ground

: Continuity should not exist.

WIIA0461E

KEY CYL LK-SW

: ON

KEY CYL UN-SW

: ON

LIIA0188E

Connector

Terminals

Condition of left front key cylinder

Voltage (V)

(Approx.)

(+)

(–)

D7

4

Ground

Neutral/Unlock

5

Lock

0

6

Neutral/Lock

5

Unlock

0

LIIA0566E

BL-82

VEHICLE SECURITY (THEFT WARNING) SYSTEM

2007 Pathfinder

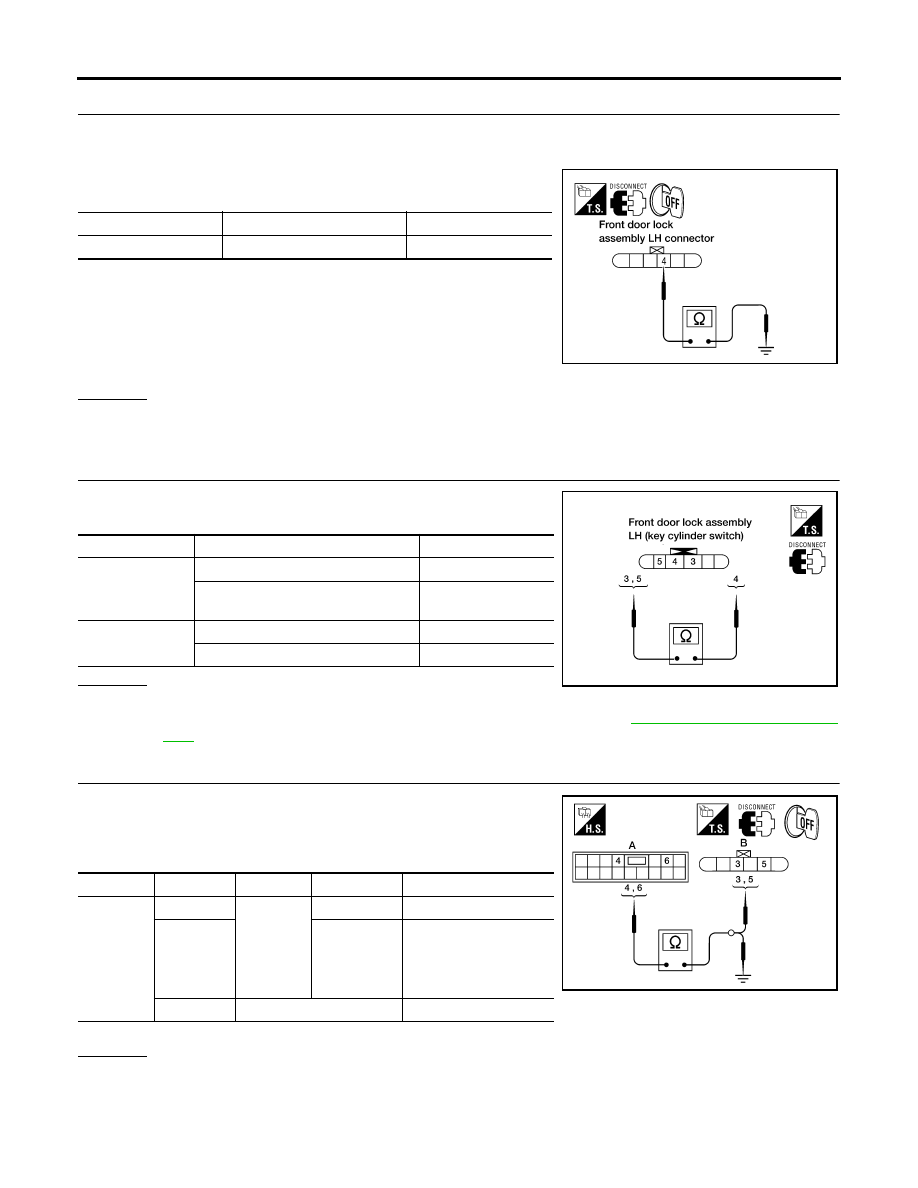

2.

CHECK DOOR KEY CYLINDER SWITCH LH GROUND HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect front door lock assembly LH (key cylinder switch).

3.

Check continuity between front door lock assembly LH (key cyl-
inder switch) connector D14 terminal 4 and body ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

3.

CHECK FRONT DOOR LOCK ASSEMBLY LH (KEY CYLINDER SWITCH)

Check continuity between front door lock assembly LH (key cylinder
switch) terminals 3, 4 and 5.

OK or NG

OK

>> GO TO 4.

NG

>> Replace front door lock assembly LH (key cylinder switch). Refer to

BL-89, "Removal and Installa-

tion"

  .

4.

CHECK DOOR KEY CYLINDER HARNESS

Check continuity between main power window and door lock/unlock
switch connector (A) D7 terminals 4, 6 and front door lock assembly
LH (key cylinder switch) connector (B) D14 terminals 3, 5 and body
ground.

OK or NG

OK

>> Replace main power window and door lock/unlock switch.

NG

>> Repair or replace harness.

Connector

Terminals

Continuity

D14

4 – Ground

Yes

WIIA0677E

Terminals

Condition

Continuity

4 – 5

Key is turned to LOCK.

Yes

Key is in N position or turned to

UNLOCK

No

3 – 4

Key is turned to UNLOCK.

Yes

Key is in N position or turned to LOCK

No

WIIA0458E

Connector

Terminals

Connector

Terminals

Continuity

A: Main

power win-

dow and

door lock/

unlock

switch

4

B:  Front

door lock

assembly

LH (key
cylinder

switch)

5

Yes

6

3

Yes

4, 6

Ground

No

WIIA1313E

VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-83

C

D

E

F

G

H

J

K

L

M

A

B

BL

2007 Pathfinder

Diagnostic Procedure 4

EIS007PY

VEHICLE SECURITY HORN ALARM CHECK

1.

CHECK HORN OPERATION

Check if horn sounds with horn switch.

Does horn operate?

Yes

>> Check harness for open or short between IPDM E/R and horn relay.

No

>> Check horn circuit. Refer to

WW-44, "HORN"

 .

Diagnostic Procedure 5

EIS007PZ

VEHICLE SECURITY HEADLAMP ALARM CHECK

1.

CHECK VEHICLE SECURITY HEADLAMP ALARM OPERATION

Check if headlamps operate with lighting switch.

Do headlamps come on when turning switch ON?

Yes

>> Headlamp alarm is OK.

No

>> Check headlamp system. Refer to

LT-5, "HEADLAMP (FOR USA)"

 .

Diagnostic Procedure 6

EIS007Q0

DOOR LOCK/UNLOCK SWITCH CHECK

1.

CHECK DOOR LOCK/UNLOCK SWITCH INPUT SIGNAL

Check if power door lock operates with door lock/unlock switch.

Do doors lock/unlock when using each door lock/unlock switch?

Yes

>> Door lock/unlock switch is OK.

No

>> Refer to

BL-30, "Door Lock/Unlock Switch Check"

 .

BL-84

DOOR

2007 Pathfinder

DOOR

PFP:80100

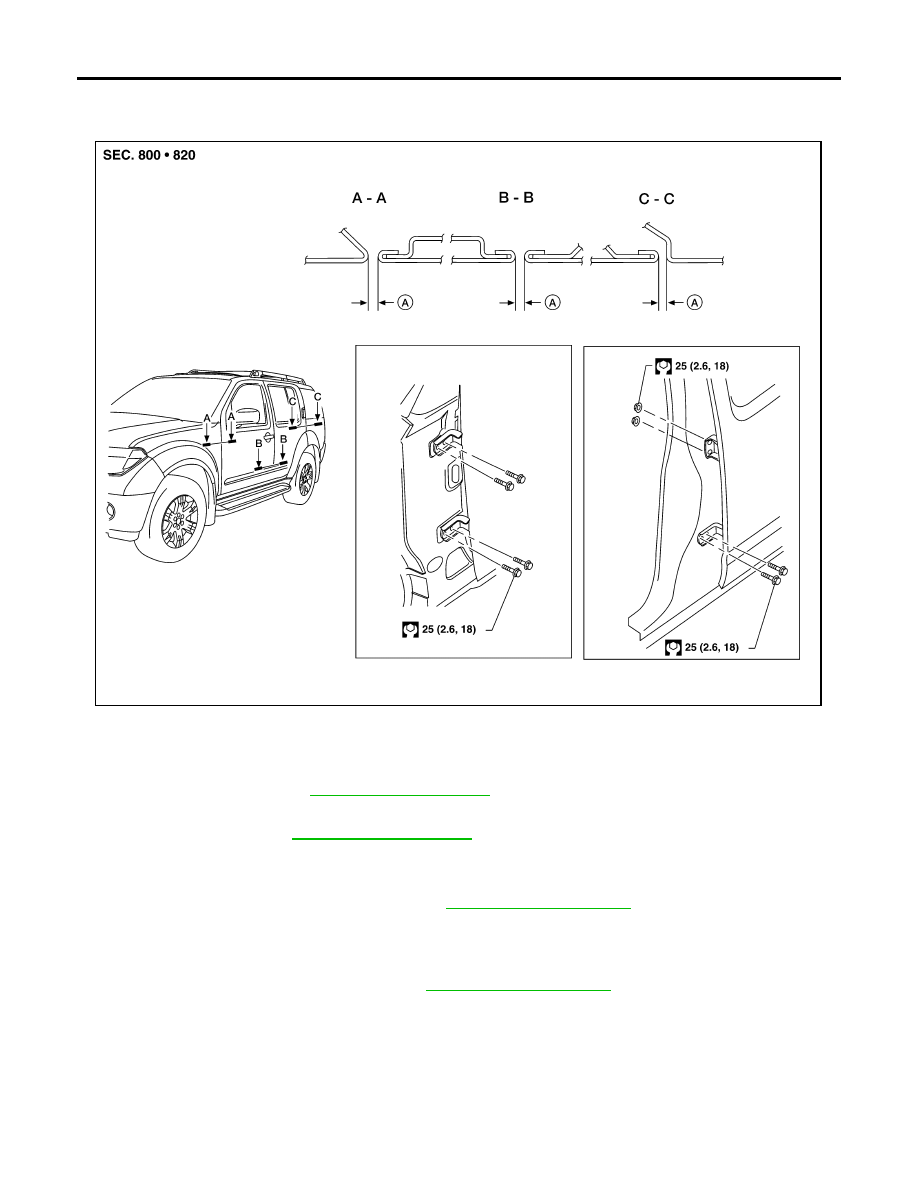

Fitting Adjustment

EIS007Q1

FRONT DOOR
Longitudinal clearance and surface height adjustment at front end

1.

Remove the fender. Refer to

EI-18, "FRONT FENDER"

 .

2.

Loosen the hinge bolts. Raise or lower the front door at rear end to adjust.

3.

Install the fender. Refer to

EI-18, "FRONT FENDER"

 .

REAR DOOR
Longitudinal clearance and surface height adjustment at front end

1.

Remove the center pillar upper finisher. Refer to

EI-28, "BODY SIDE TRIM"

 .

2.

Loosen the lower hinge bolts.

3.

From inside the vehicle, loosen the upper hinge nuts. Open the door, and raise or lower the rear end of the
door to adjust.

4.

Install the center pillar lower finisher. Refer to

EI-28, "BODY SIDE TRIM"

 .

A.

4.5

±

 1.0 mm (0.177

±

 0.039 in)

WIIA0732E
