INTAKE DOOR MOTOR

PFP:27730

Removal and Installation

EJS004PY

Intake Door Motor - Front Heater and Cooling Unit Assembly

REMOVAL

1.

Remove the front heater and cooling unit assembly. Refer to

ATC-141, "FRONT HEATER AND COOLING

UNIT ASSEMBLY"

 .

2.

Remove the steering member from the front heater and cooling unit assembly.

3.

Disconnect the intake door motor electrical connector.

4.

Remove the three screws and remove the intake door motor.

INSTALLATION

Installation is in the reverse order of removal.

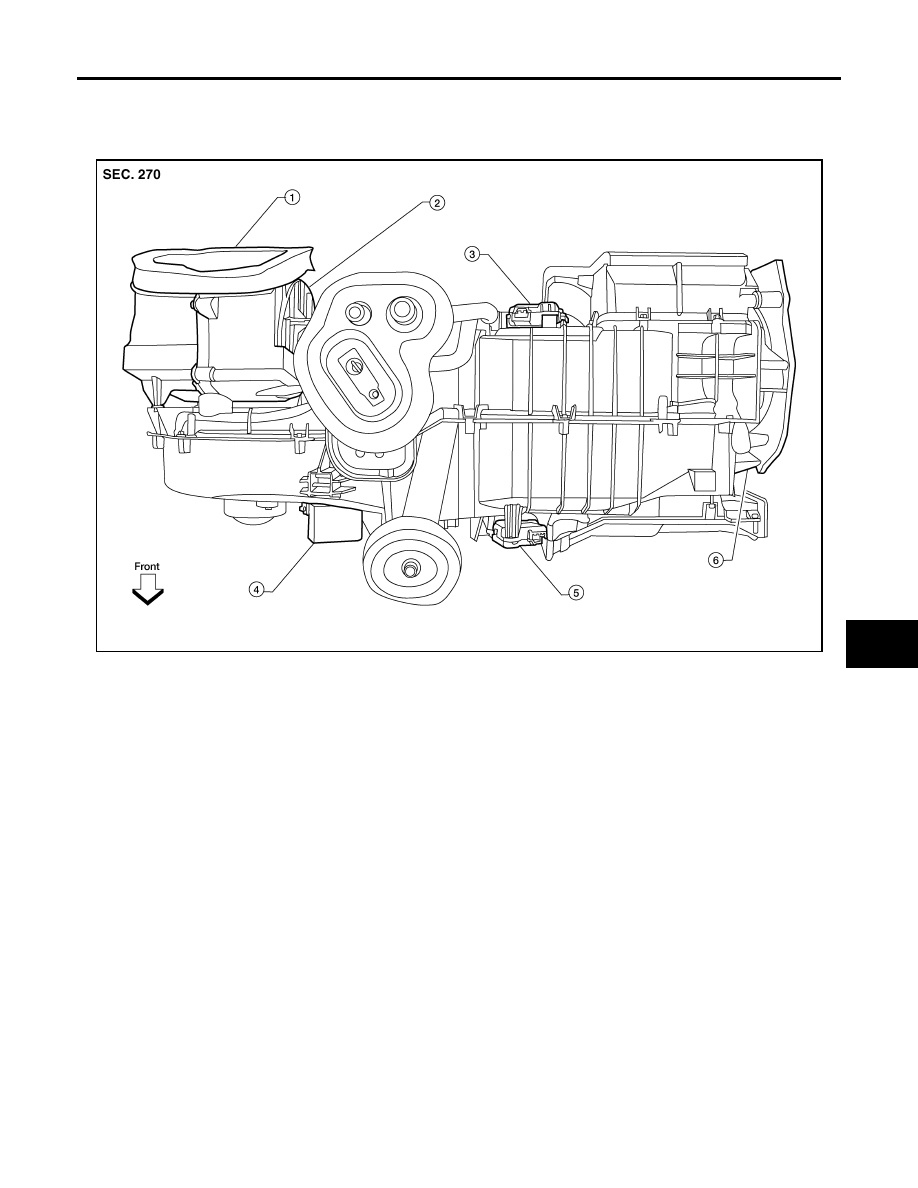

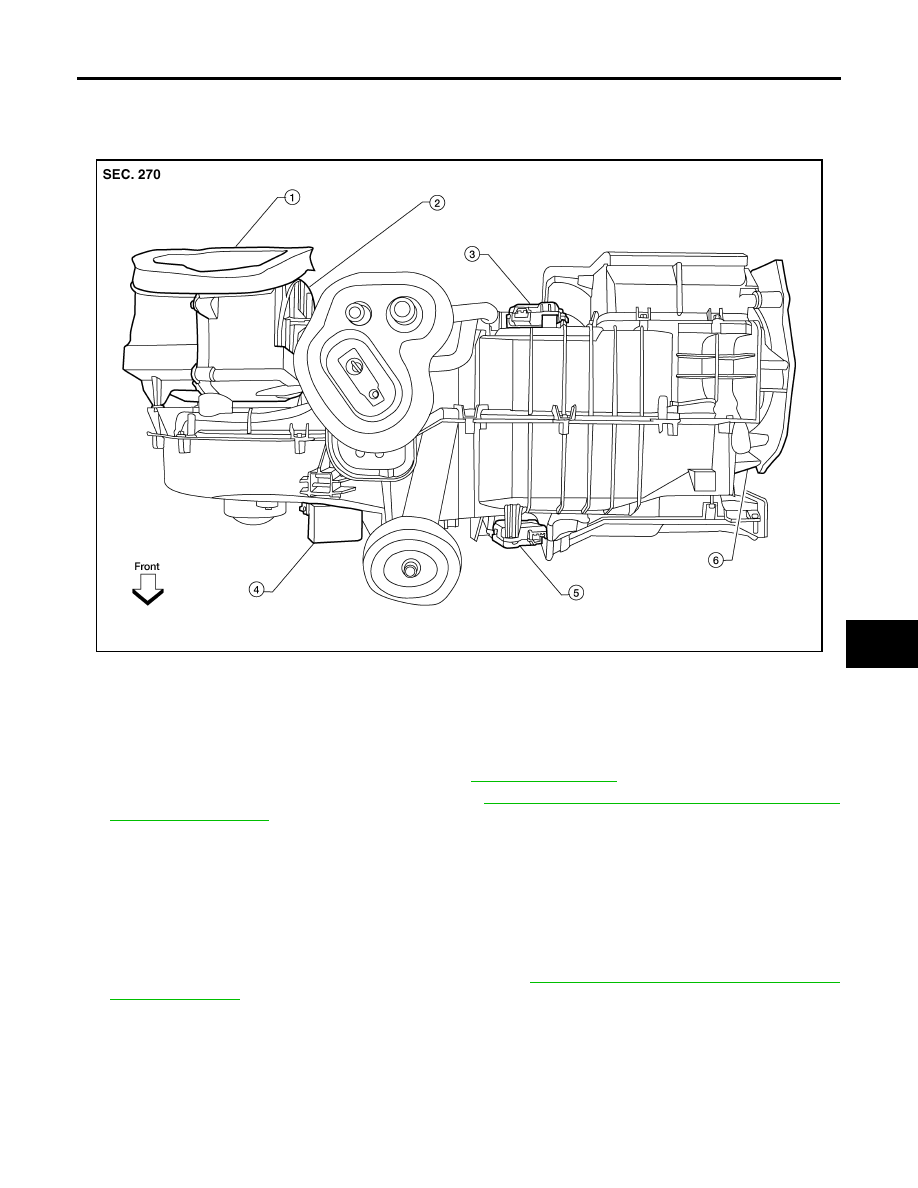

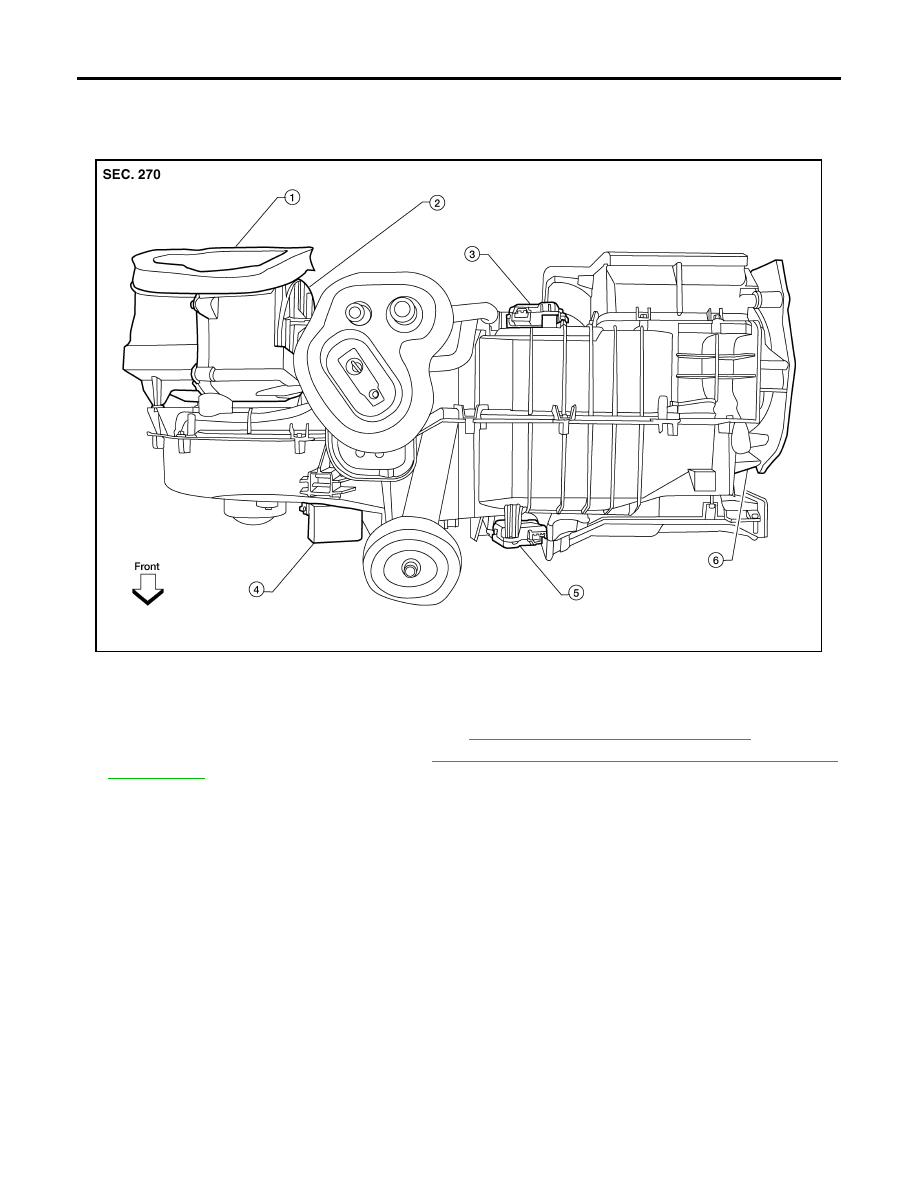

LBIA0415E

1.

Front heater and cooling unit assembly

2.

Intake door motor

3.

Air mix door motor (passenger)

4.

Variable blower control

5.

Air mix door motor (driver)

6.

Mode door motor

ATC-148

MODE DOOR MOTOR

2007 Pathfinder

MODE DOOR MOTOR

PFP:27731

Removal and Installation

EJS004PZ

Mode Door Motor - Front Heater and Cooling Unit Assembly

REMOVAL

1.

Remove the instrument panel side finisher. Refer to

EI-29, "LOWER DASH SIDE FINISHER"

 .

2.

Remove the lower instrument cover. Refer to

IP-15, "LOWER INSTRUMENT PANEL RH AND LOWER

GLOVE BOX"

 .

3.

Disconnect the mode door motor electrical connector.

4.

Remove the three screws and remove the mode door motor.

INSTALLATION

Installation is in the reverse order of removal.

LBIA0415E

1.

Front heater and cooling unit assembly

2.

Intake door motor

3.

Air mix door motor (passenger)

4.

Variable blower control

5.

Air mix door motor (driver)

6.

Mode door motor

AIR MIX DOOR MOTOR

ATC-149

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

AIR MIX DOOR MOTOR

PFP:27732

Components

EJS004Q0

Air Mix Door Motors - Front Heater and Cooling Unit Assembly

Removal and Installation

EJS004Q1

FRONT AIR MIX DOOR MOTOR (DRIVER)
Removal

1.

Remove the instrument panel side finisher. Refer to

EI-28, "Components"

 .

2.

Remove the lower instrument panel RH. Refer to

IP-15, "LOWER INSTRUMENT PANEL RH AND

LOWER GLOVE BOX"

 .

3.

Disconnect the air mix door motor electrical connector.

4.

Remove the three screws and remove the air mix door motor.

Installation

Installation is in the reverse order of removal.

FRONT AIR MIX DOOR MOTOR (PASSENGER)
Removal

1.

Remove the front heater and cooling unit assembly. Refer to

ATC-141, "FRONT HEATER AND COOLING

UNIT ASSEMBLY"

 .

2.

Remove the steering member from the front heater and cooling unit assembly.

3.

Disconnect the air mix door motor electrical connector.

4.

Remove the three screws and remove the air mix door motor.

Installation

Installation is in the reverse order of removal.

LBIA0415E

1.

Front heater and cooling unit assembly

2.

Intake door motor

3.

Air mix door motor (passenger)

4.

Variable blower control

5.

Air mix door motor (driver)

6.

Mode door motor

ATC-150

AIR MIX DOOR MOTOR

2007 Pathfinder

REAR AIR MIX DOOR MOTOR
Removal

1.

Remove the luggage side lower finisher RH. Refer to

EI-28, "Components"

 .

2.

Disconnect the rear air mix door motor electrical connector.

3.

Remove the three screws and remove the rear air mix door
motor.

Installation

Installation is in the reverse order of removal.

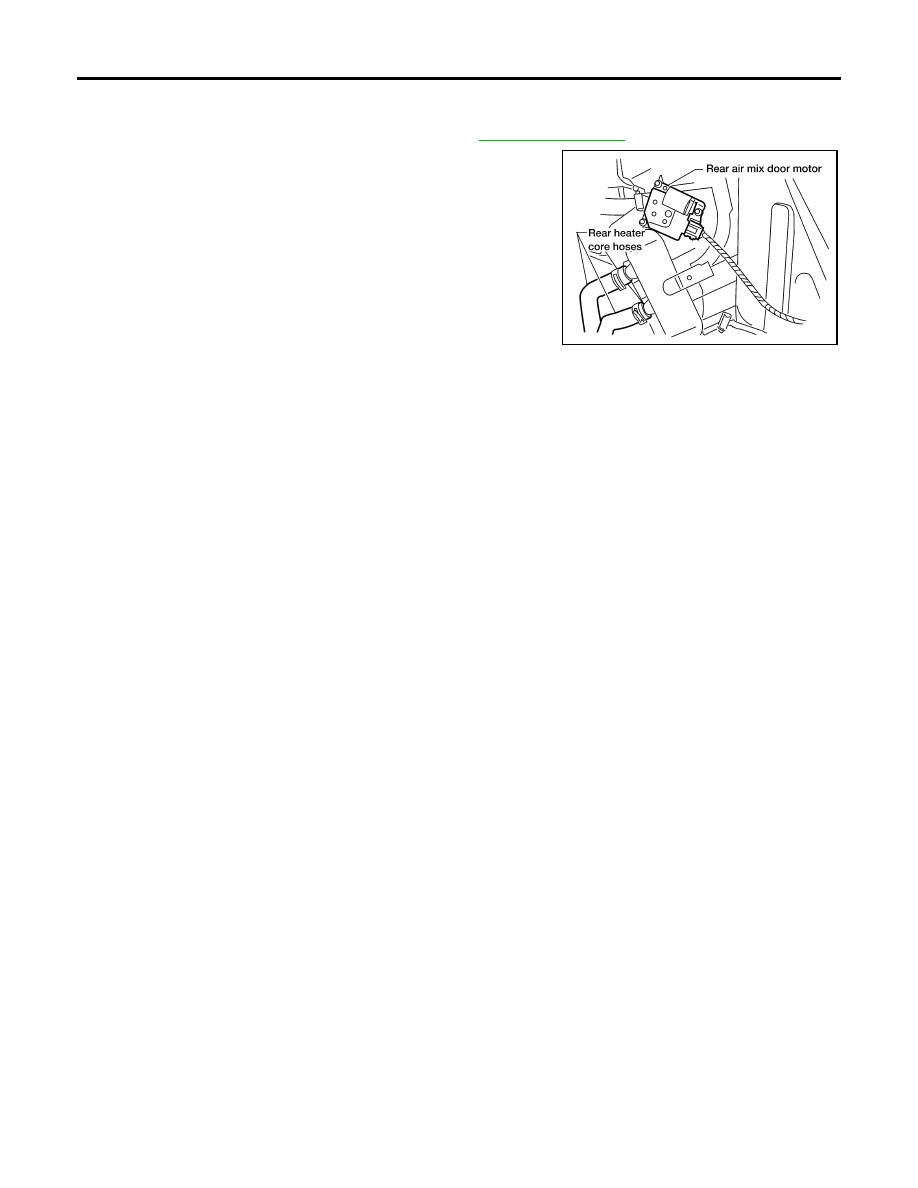

WJIA1134E

VARIABLE BLOWER CONTROL

ATC-151

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

VARIABLE BLOWER CONTROL

PFP:27200

Removal and Installation

EJS004Q2

Variable Blower Control - Front Heater and Cooling Unit Assembly

REMOVAL

1.

Disconnect the variable blower control electrical connector.

2.

Remove the two screws and remove the variable blower control.

INSTALLATION

Installation is in the reverse order of removal.

LBIA0415E

1.

Front heater and cooling unit assembly

2.

Intake door motor

3.

Air mix door motor (passenger)

4.

Variable blower control

5.

Air mix door motor (driver)

6.

Mode door motor

ATC-152

REAR BLOWER MOTOR RESISTOR

2007 Pathfinder

REAR BLOWER MOTOR RESISTOR

PFP:27150

Removal and Installation

EJS004Q3

Rear Blower Motor Resistor

REMOVAL

1.

Remove the luggage side lower finisher RH. Refer to

EI-28, "Components"

 .

2.

Disconnect the rear blower motor resistor electrical connector.

3.

Remove the two screws and remove the rear blower motor resistor.

INSTALLATION

Installation is in the reverse order of removal.

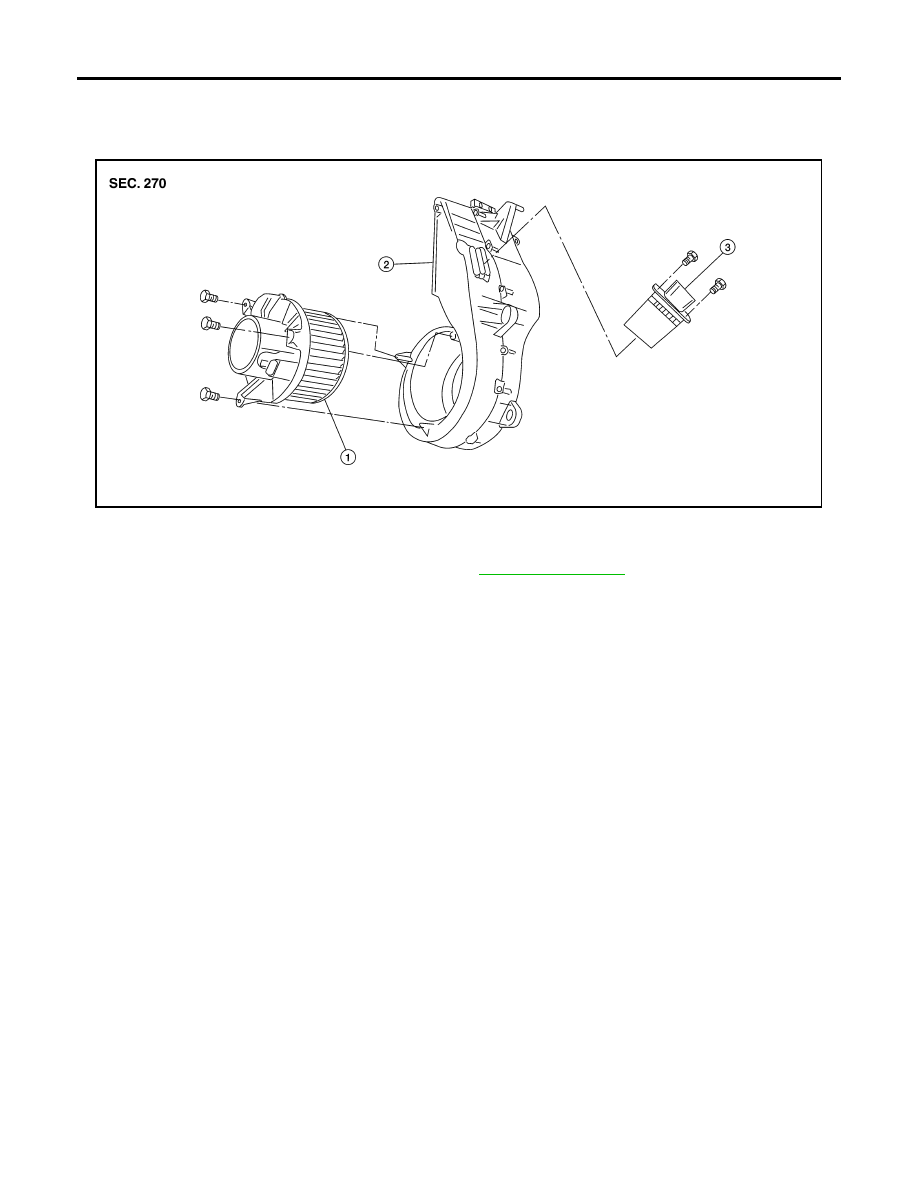

LJIA0055E

1.

Rear blower motor

2.

Rear blower motor case

3.

Rear blower motor resistor

DUCTS AND GRILLES

ATC-153

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

DUCTS AND GRILLES

PFP:27860

Components

EJS004Q4

Ducts - Front Heater and Cooling Unit Assembly

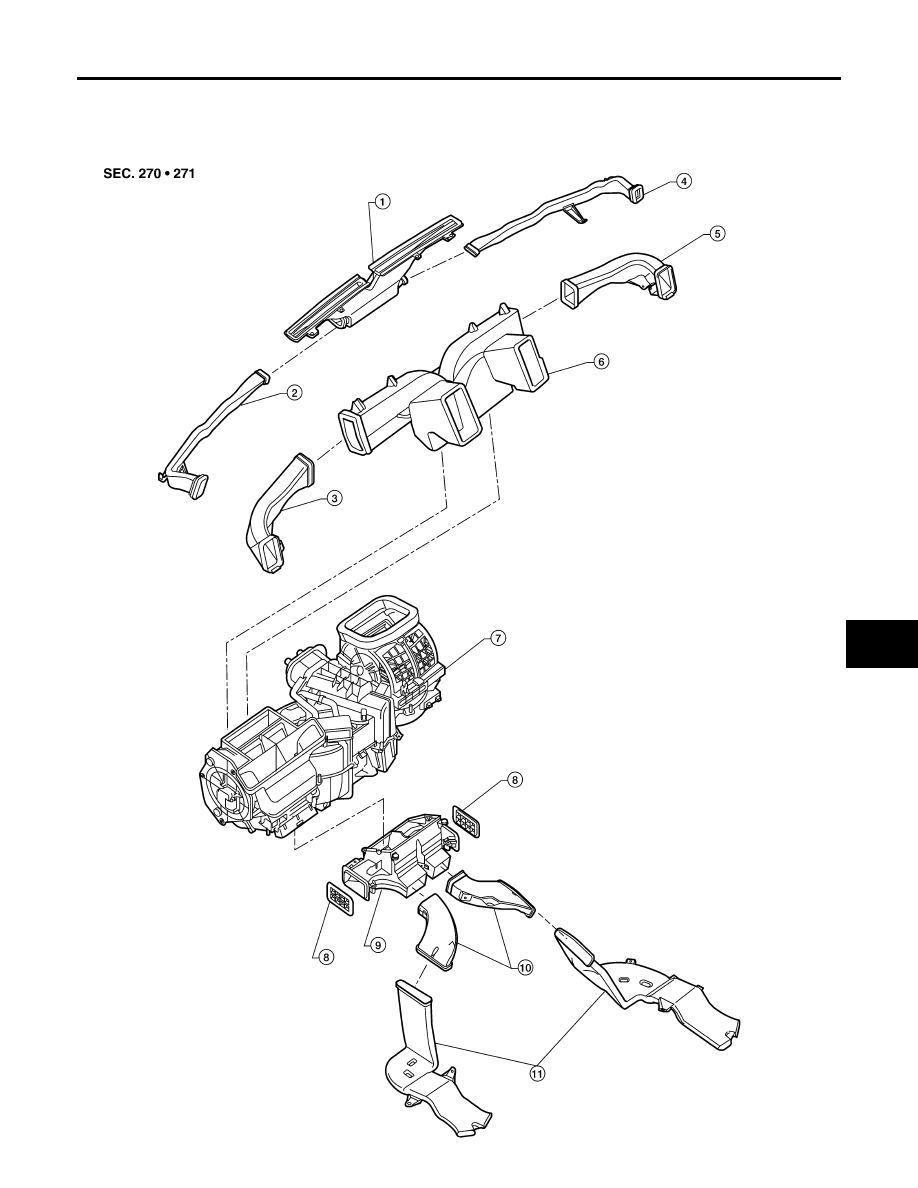

WJIA1260E

ATC-154

DUCTS AND GRILLES

2007 Pathfinder

Ducts - Rear Heater and Cooling Unit Assembly

1.

Defroster nozzle

2.

LH side demister duct

3.

LH ventilator duct

4.

RH side demister duct

5.

RH ventilator duct

6.

Center ventilator duct

7.

Front heater and cooling unit assembly

8.

Floor connector duct grilles

9.

Floor connector duct

10. Front floor ducts

11.

Rear floor ducts

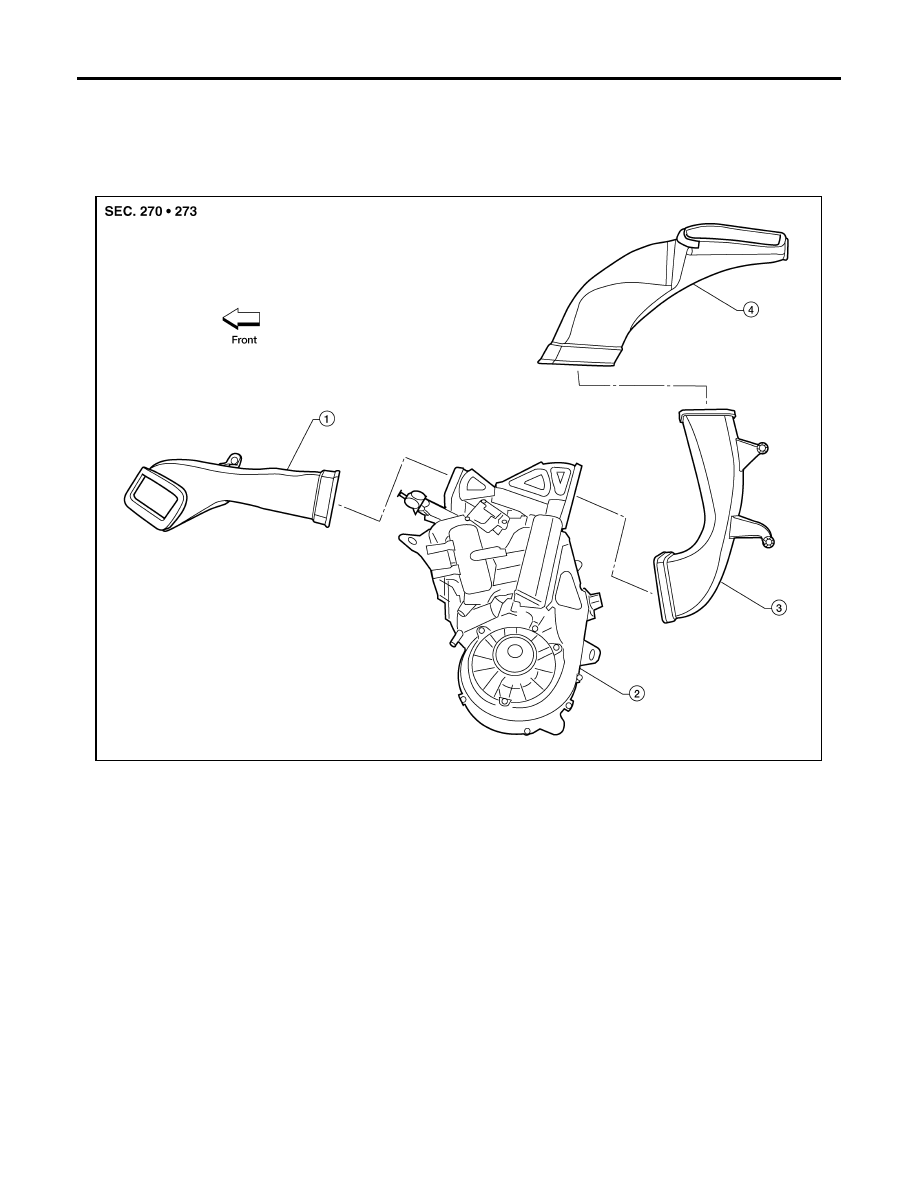

LJIA0156E

1.

Side rear floor duct

2.

Rear heater and cooling unit assembly

3.

Rear lower overhead duct

4.

Rear upper overhead duct
